NB/T 20512.1-2018.Operating licenses extension of nuclear power plant-Part 1:Screening of aging management review and identification of time-limited aging analysis.
1范围
NB/T 20512.1规定了核电厂运行许可证延续安全评估范围界定、老化管理审查对象筛选以及时限老化分析识别的方法。
NB/T 20512.1适用于核电厂运行许可证延续安全评估活动,其他老化管理活动可参照执行。
2术语、定义和缩略语
2.1 术语和定义
下列术语和定义适用于本文件。
2.1.1范围界定scoping
根据既定的界定原则,识别出在运行许可证延续活动中需要开展安全评估的构筑物、系统、部件的过程。
2.1.2对象筛选screening
根据既定的筛选原则,在范围界定的基础上,识别出需要进一步开展老化管理审查的构件和部件的过程。
2.1.3运行许可证延续安全论证基准safety evaluation base for operating licenses extension
《核电厂运行许可证》有效期限延续安全论证的基准是核电厂营运单位在提交《核电厂运行许可证》延续申请时《核电厂最终安全分析报告》的有效修订版本,以及其他没有纳入安全分析报告的国家核安全局批准的安全重要修改。
2.1.4预定功能intended functions
为了完成或支持设计基准事件预防和缓解的安全功能,或为满足特定的监管要求,电厂构筑物、系统和部件应实现的功能响应。
标准内容

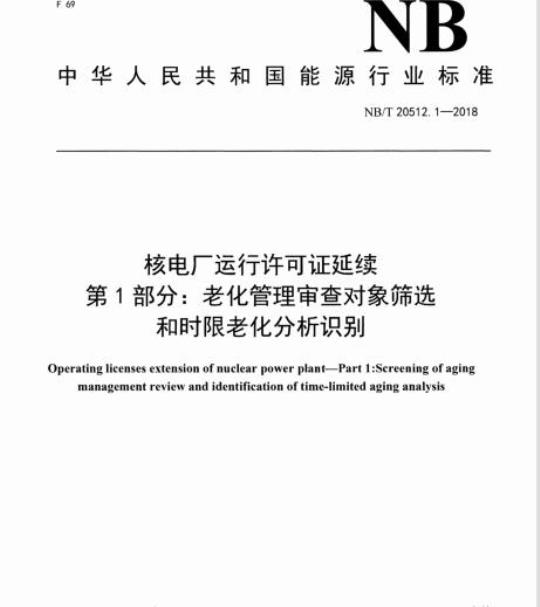

ICS27.120.20
中华人民共和国能源行业标准
NB/T20512.1—2018
核电厂运行许可证延续
第1部分:老化管理审查对象筛选和时限老化分析识别
Operating licenses extension of nuclear power plant-Part1:Screening of agingmanagement review and identification of time-limited aging analysis2018-12-10发布
国家能源局
2019-04-01实施
前言,
1范围
2术语、定义和缩略语
2.1术语和定义
2.2缩略语.
3范围界定
一般要求.
范围界定信息源.
范围界定要求
范围界定过程应用
范围界定流程.
对象筛选
一般要求.
4.2对象筛选原则.
4.3对象筛选过程应用
5时限老化分析识别
5.1时限老化分析识别准则
5.2时限老化分析识别实施方法
5.3时限老化分析识别流程.
记录和报告
6.1范围界定..
6.2对象筛选
6.3时限老化分析识别
附录A(资料性附录)
附录B(资料性附录)
典型非能动构筑物(构件)和部件的预定功能记录要求
NB/T20512.1—2018
NB/T20512.12018
NB/T20512—2018《核电厂运行许可证延续》分为如下几个部分:第1部分:老化管理审查对象筛选和时限老化分析识别:第2部分:机械设备老化管理审查第3部分:电气和仪控设备老化管理审查:第4部分:构筑物和构筑物构件老化管理审查:第5部分:环境影响评价:
第6部分:反应堆压力容器时限老化分析评价:第7部分:蒸汽发生器时限老化分析评价:第8部分:金属疲劳分析评价;
第9部分:电仪设备环境鉴定审查:第10部分:预应力混凝土安全壳时限老化分析评价:第11部分:最终安全分析报告增补指南:第12部分:申请报告编写指南。本部分为NB/T20512—2018的第1部分。本部分按照GB/T1:1—2009给出的规则起草。本部分由能源行业核电标准化技术委员会提出。本部分由核工业标准化研究所归口。本部分起草单位:中核核电运行管理有限公司、核动力运行研究所、上海核工程研究设计院有限公司、苏州热工研究院有限公司。本部分主要起草人:姜赫、桂春、黄红科、孔德萍、陶钧、王江国、龚、陈志林、石秀强、施少波、史芳杰、张江涛、栾兴峰、陶革、高轩、赵传礼、李志华。If
1范围
核电厂运行许可证延续
NB/T20512.1—2018
第1部分:老化管理审查对象筛选和时限老化分析识别本部分规定了核电厂运行许可证延续安全评估范围界定、老化管理审查对象筛选以及时限老化分析识别的方法。
本部分适用于核电厂运行许可证延续安全评估活动,其他老化管理活动可参照执行。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。2.1.1
范围界定scoping
根据既定的界定原则,识别出在运行许可证延续活动中需要开展安全评估的构筑物、系统、部件的过程。
screening
对象筛选
根据既定的筛选原则,在范围界定的基础上,识别出需要进一步开展老化管理审查的构件和部件的过程。
运行许可证延续安全论证基准safetyevaluationbaseforoperatinglicensesextension《核电厂运行许可证》有效期限延续安全论证的基准是核电厂营运单位在提交《核电厂运行许可证》延续申请时《核电厂最终安全分析报告》的有效修订版本,以及其他没有纳入安全分析报告的国家核安全局批准的安全重要修改。
预定功能intendedfunctions
为了完成或支持设计基准事件预防和缓解的安全功能,或为满足特定的监管要求,电厂构筑物、系统和部件应实现的功能响应。
2.2缩略语
下列缩略语适用于本文件。
OLE:运行许可证延续(OperatingLicensesExtension)AMR:老化管理审查(AgingManagementReview)TLAA:时限老化分析(Time-LimitedAgingAnalysis)SSCs:构筑物、系统和部件(Structures,SystemsandComponents)NB/T20512.12018
3范围界定
3.1一般要求
范围界定是开展运行许可证延续安全评估的基础,为确保安全评估的完整性,在界定之初应制定满足OLE监管要求的界定原则,并严格控制执行。3.2范围界定信息源
开展运行许可证延续范围界定的主要信息源如下:最终安全分析报告:
系统和主设备清单;wwW.bzxz.Net
定期安全审查报告:
设备管理数据库,包含设备基础信息、核安全分级等信息:运行培训手册:
机械和电气设备合格鉴定文件:g)
图样,包括系统流程图、电气接线图、仪控逻辑图等:h)
设计文件,包括系统设计手册、技术规格书、设计任务书等:运行规程,包括应急运行规程、通用运行规程、非正常运行规程、正常运行规程等,除以上参考信息源外,不排除还有其他信息源。3.3范围界定要求
3.3.1界定原则
开展运行许可证延续范围界定的原则如下a)安全重要SSCs:
b)非安全重要但故障后影响安全的SSCs;c)其他应纳入OLE评估范围的SSCs。3.3.2安全重要SSCs
在《核电厂最终安全分析报告》中描述了安全重要SSCs所承担的基本安全功能,这些基本安全功能如下:
控制反应性;
排出堆芯热量:
包容放射性物质和控制运行排放,以及限制事故释放在界定安全重要SSCs时,应按照上述对应的设计基准安全功能逐一进行识别。因核电厂设计时已对安全重要SSCs根据其安全功能和安全重要性进行了分级,在具体界定操作时,可以把电厂安全级的SSCs直接界定进来,若出现某些核电厂的安全级SSCs清单内容超出上述三大基本安全功能涉及的范围,可根据上述三大基本安全功能进行排除。3.3.3非安全重要但影响安全的SSCs在核电厂非安全重要SSCs中,有一些故障时可能影响3.3.1.a)安全重要SSCs执行功能的SSCs,其类别如下:
a)核电厂现行安全论证基准(主要是FSAR)中存在的一些非安全重要SSCs:2
NB/T20512.1—2018
1)飞射物。核电厂一些内、外部事件(如转动设备故障)可能产生飞射物,而用来保护周围安全级设备免受这些飞射物影响的非安全屏障,应属于OLE安全评估范围:吊车。核电厂中的高空装卸系统,如反应堆厂房内的环形吊车、燃料厂房内的桥式吊车,2)
在使用时其负载坠落可能会影响周边安全重要SSCs的安全,或直接造成核燃料破损,造成放射性外泄,这些吊车应属于OLE安全评估范围:3)水淹。为安全重要SSCs提供防洪屏障的所有非安全设施,如海堤、排洪沟等,应属于OLE安全评估的范围:
高能管道破裂。为防护高能管道破裂影响安全重要SSCs,电厂设计和安装了管道防甩件、4)
冲射流屏蔽墙等,这些均属于OLE安全评估的范围。如果在高能管道分析中假设一个非安全重要但影响安全的高能源管道系统不发生故障或故障只发生在特定的位置,该管道系统应属于OLE安全评估范围:并应进行AMR,以确保这些假设仍然有效。b)核电厂现行安全论证基准外存在的一些非安全重要SSCsI)与安全重要SSCs直接相连的SSCs。对于与安全级SSCs直接相连的非安全级SSCs(通常是管道系统),从安全级SSCs开始,经过安全/非安全交界面直到第一道抗震锚固件或等效锚固件的非安全级管道系统和支撑,都属于OLE评估范围。对于这一类SSCs的界定,可通过查找系统流程图和管道布置图进行,并辅以必要的现场勘查来确定。识别第一道抗震锚固件或等效锚固件的要点如下:一抗震锚固件所指向的装置或构筑物应确保将力和力矩限制在三个正交方向:一等效锚固件本身不是锚固件,但能起到替代锚固作用。如安全级管道后没有抗震锚固件固定而是直接连接到非安全级大型设备(如热交换器),该设备及其支撑将作为电厂管道系统设计分析的一部分,来确保力和力矩限制在三个正交方向。2)与安全重要SSCs不直接相连的SSCs。对于不直接连接到安全级SSCs,或连接在第一道等效锚固件外的非安全级SSCs,如果它们的故障会阻碍安全重要SSCs功能的实现,那么就属于界定范围之内。这种情况可能在现有的安全论证文件中没有体现,应现场勘查确定。此类SSCs一般从缓解和预防两个角度来进行界定:一若电厂已设置了缓解设施(如管道防甩击装置、射流屏蔽墙、喷淋屏蔽墙、抗震支撑、防洪屏障等),可以保护安全级SSCs免受非安全级管道段故障的影响,并能得到证明,那么只有缓解设施应包含在OLE范围之内,非安全级管道段不应包含在内:如果不能证明缓解设施可以保护安全级SSCs免受非安全级管道段故障后的影响,那么应评估预防措施。此措施要求将非安全重要管道段纳入OLE范围内,并且对管道段的部件进行审查。
3.3.4其他应纳入OLE评估范围的SSCs主要包括:
a)国内监管要求涉及的SSCs。如:1)《核电厂最终安全分析报告》中所描述的防火设计、火灾探测和灭火系统2)
《核电厂最终安全分析报告》中所描述的超设计基准事故的预防或缓解设施:3)未纳入《核电厂最终安全分析报告》,但经国家核安全局批准或国家核安全局所要求的改进项。
参考行业经验反馈确定的SSCs。如国际上针对消防、环境鉴定、承压热冲击、未能紧急停堆b)
的预期瞬态、全厂断电等事件所采取的预防和缓解SSCs。3.4范围界定过程应用
NB/T20512.1—2018
3.4.1预定功能识别
作为范围界定的前提,电厂应建立一套用来识别运行许可证延续范围内的SSCs预定功能的方法系统级的预定功能可以最直接地反映范围界定原则要求:设备级的预定功能是支持所在系统为满足3.3的要求而承担的功能。
3.4.2系统级界定
以核电厂系统清单作为范围界定的输入,符合3.3中任何准则之一的构筑物或系统即纳入范围界定的构筑物和系统清单。
3.4.3设备级界定
为进一步明确系统中哪些设备属于许可证延续安全评估的范围,应对系统级界定结果中的机械、电气和仪控系统中包含的设备开展设备级界定(构筑物由于不存在设备的概念,所以没有设备级界定环节)
设备级界定的界定原则与系统级界定是一致的。当系统的预定功能满足3.3中某一项或几项的要求时,用于支撑这些系统预定功能的设备均属于OLE安全评估的范围,3.5范围界定流程
图1示例了从构筑物、系统到构筑物、设备逐级进行范围界定的流程。此外,核电厂也可采用多种方法相结合进行判断以使界定工作更加高效、便捷。根据机械、电仪、构筑物的不同特点,其界定流程允许有所区别。例如:机械设备宜按照系统图以人工审查的方式,按照先系统后设备逐级界定:电仪设备同样可按照从系统到设备逐级界定的流程进行,也可以直接从设备级开始界定,其前提是电厂已开发了完备的设备管理数据库。范围界定
4对象筛选
4.1一般要求
是否安全重要SSCs?
是否非安全重要但
影响3. 3. 1 a)的安
全功能SSCs?
[3.3. 1.b)
电一所有的SSCs清单
确定满足 3. 3. 1 a)或 3. 3. 1 b)要求的功能描述
是否其他应纳入OLE
评传范围的SSCs?
[3.3.1:c]]
不在OLE范围内
确定满是3.3.1c)
要求的功能描述
OLE评范围内的SSCs清单及其预定功能股备
跑等物
图1OLE范围界定流程
NB/T20512.1—2018
以范围界定后的SSCs清单为输入,确定其中“非能动”、“长寿命\的构筑物构件和部件,这些构件和部件就是老化管理审查的对象。4.2对象筛选原则
4.2.1非能动
在执行预定功能时,结构和特征不发生改变的部件和构筑物,但不包括能动部件。这些部件和构筑物包括:反应堆压力容器、蒸汽发生器、稳压器、管道、泵壳、阀体、堆芯屏蔽、热交换器、通风管、5
NB/T20512.12018
安全壳、安全壳衬里、:电气和机械贯穿件、设备闸门、抗震类构筑物、电缆和接头、电缆桥架和电气柜等。
4.2.2长寿命
不基于鉴定寿命和规定时间进行更换的构筑物和部件。而通过定期试验、监测、维护或更换等方式保证使用期内功能的设备或部件不纳入审查范围,例如:泵(不包括泵壳)、阀门(不包括阀体)、电动机、柴油发电机、空气压缩机、减振器、压力变送器、压力指示计、开关(装置)、冷却风扇、晶体管、电池、断路器、继电器、电路板、充电器、电源装置等。4.3对象筛选过程应用
4.3.1预定功能识别
所有通过象筛选确定的非能动、长寿命构件和部件均需进行老化管理审查(AMR)。对于这些构件和部件,应使用文件表述其预定功能,以便在AMR中使用。构件和部件的预定功能是指支持系统执行其预定功能的构件和部件的具体功能。表A.1列举了可供参考的典型非能动构筑物(构件)和部件的预定功能。
4.3.2物项组
对相似的构件或部件进行分组可为电厂老化管理审查工作提供帮助,按构件或部件组进行AMR审查将提高工作效率。可根据相似的设计、相似的材料、相似的老化管理实践和相似的服役环境等对构筑物(构件)或部件进行分组。如果在构筑物(构件)或部件的运行环境中还包含不同的敏感源,则在分组时还应考虑服役寿命、运行瞬态、前期失效模式及其他导致不同分组结果的条件。表A.2列举了一份电厂典型部件、构筑物和物项组清单,并在最后一列给出了该组是能动还是非能动的判定4.3.3构筑物
OLE范围内的构筑物均具有长寿命和非能动的特征,因而均应进行老化管理审查。在准备审查的过程中,对构筑物进行分类(如浇注混凝土、块状混凝土、钢结构、屏蔽墙、金属滑轨、基础等),将有助于后续AMR审查工作。将复杂的构筑物细分为构件(如墙体、地板、板料、贯穿件、地基等)也能为AMR提供便利。
4.3.4结构支撑
结构支撑(如吊钩、管道防甩装置、电缆盘槽和支撑)用来支承或约束机械设备和电气设备。结构支撑可作为构筑物的一部分考虑,也可单独考虑。另外,有些管段也具有支撑作用。例如,如果安全重要和非安全重要的管道边界正处于某个阀门的位置,那么,从该阀门到下一个抗震锚固件前的管段在地震事故中就起结构支撑的作用。这些管段应属于AMR范围。
4.3.5复杂组件
一些构筑物和部件的组合体称为复杂组件(如柴油发电机启动加热系统、通风系统、空调冷冻设备)。评估者应对组成复杂组件的构筑物或部件进行识别,并以是否属于AMR范围为条件,为组成复杂组件的设备划定界限。表A.3关于范围界定的推荐意见中以控制室的冷却系统为例,说明了如何确定相关部件是否属于AMR范围。
4.3.6消耗品
在对象筛选过程中,还应考虑消耗品的处置方式。消耗品主要包括:a)填料、垫圈、设备密封圈、O形环:b)结构密封材料:
c)油、润滑剂、过滤器组件:
d)、系统过滤组件、灭火器、灭火水龙带、气密填料。表A.4为这些易损件提供了可供参考的分类方法。4.3.7对象筛选流程
NB/T20512.1—2018
在完成3.0范围界定工作之后,需将界定后的构筑物和设备分解到构件和部件,再根据4.2筛选原则确定老化管理审查具体对象,其流程如图2所示。图
构筑物和设备中的构件和部件清单构件和部件功能描述
对象筛选
是否支持预
功能:
否为非能云
不在OLE老化管
理审查范围内
为长荐命
确定OLE范围内开展老之管理审查的对象(构件和部件)清单图2老化管理审查对象筛选流程
5时限老化分析识别
5.1时限老化分析识别准则
物项组处
应识别出那些同时符合所有特定要求的电厂的计算和分析来做为时限老化分析(TLAA)对象,这些特定要求包括:
OLE范围内的SSCs:
涉及老化效应:
涉及的时限假设是根据当前的运行许可证有效期限进行定义的,如40年;与电厂安全决策相关:
可用于证明SSCs实现其预定功能的结论或得出该结论的相关依据:7
NB/T20512.1—2018
f)被现行安全论证基准所包含或引用,5.2时限老化分析识别实施方法
5.2.1通用要求
OLE申请者应按照5.1中提出的六条准则来确认电厂特定的时限老化分析的内容,这六条准则相关要求如下:
OLE范围内的SSCs。OLE范围界定应在识别TLAA对象之前或与其同时进行:涉及老化效应。这此老化效应包括但不限手:材料损失、韧性降低、预应力损失、沉降、开裂b)
介电能力降低:
涉及的时限假设是根据当前的运行许可证有效期限进行定义的,例如40年。在现有分析中已明确定义了运行期限,并且是通过详细的分析计算而来:d)与安全决策有关。运行许可证持有者是通过相关信息的审查来确定分析与安全决策的相关性,如果可以证明分析与电厂采取的安全行动有直接关系,或者为许可证持有者的安全决策提供基础,则认为该分析与安全决策有关。若不进行此项分析,许可证持有者可能已经认为该分析与安全决策无关:
可用于证明SSCs实现其预定功能的结论或得出该结论的相关依据。构筑物(构件)和部件的e
预定功能应在确定TLAA之前或与其同时确定,不影响SSCs预定功能的分析不列入TLAA的范围:
现行安全论证基准所包含或引用。不在现行安全论证基准中或不属于论证参考文件的计算和分f)
析不属于TLAA。
确定出的TLAA应满足所有的六条准则。表A.5作为参考,提供了如何应用这六条准则来进行时限老化分析识别判定的示例:表A.6列出了潜在的TLAA清单,这些潜在的TLAA是从国际上各核电厂的安全论证基准文件、各种规范、标准和法规文件的行业审查中得出的。5.2.2豁免项的分析
在评价时限老化分析时,应识别出所有电厂豁免条件,若该豁免条件是基于时限假设的则列入可能的TLAA分析项清单,并进行下一步的评估。5.3时限老化分析识别流程
时限老化分析是指基于电厂当前的运行状况,对电厂某些特定问题进行分析计算,包括以时限老化分析为基础的豁免条件,来证明现有的时限老化分析可以延伸至运行许可证延续期末。图3描述了时限老化分析识别流程。
记录和报告
6.1范围界定
行业通用TLAA项
电厂特定TLAA项
确定可能的TLAA 分析项清单
不再评估
是否同时满足5.1
的六条准则?
确定待评估的 TLAA 分析项
图3时限老化分析识别流程
NB/T20512.1—2018
确定有效的豁免情况
免情况是否基
OLE不要求进
步评估豁免情况
范围界定的记录表单中应包含系统码、系统名称、系统的详细描述、边界、纳入范围的理由等信息,其要求参见表B.1。
6.2对象筛选
老化管理审查对象筛选的记录表单中应包含设备或设备组名称(或构筑物名称)、设备编码、部件名称、部件预定功能、判断理由等信息。其要求参见表B.2。6.3时限老化分析识别
时限老化分析识别的记录表单中应包含电厂潜在的计算和分析、是否纳入TLAA范围的说明、及应考虑的计算和分析等信息。其要求参见表B.3。0
