NB/T 20512.3-2018.Operating license extension of nuclear power plants-Part 3: Aging management review for electrical and instrumentation and control components.
1范围
NB/T 20512.3规定了核电厂运行许可证延续相关的电气和仪控设备(以下简称“电仪设备”)老化管理审查的通用方法及要求。
NB/T 20512.3适用于核电厂运行许可证延续电仪设备老化管理审查活动，其他老化管理活动可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
NB/T20512.1-2018核电厂运行许可证延续第1部分:老化管理审查对象筛选和时限老化分析识别
3总则
3.1审查目的
通过对电气和仪控设备老化管理审查,证明电气和仪控设备的老化效应得到了合理控制，在申请的运行许可证延续期内能够执行其预定功能。
3.2 审查对象
电仪设备老化管理审查范围的界定工作应按NB/T 20512.1-2018的要求实施。
可通过采用物项组的方式来简化电仪设备的筛选过程、提高筛选效率;需进行老化管理审查的电仪设备清单也可通过电仪设备物项组的形式提交。
纳入核电厂运行许可证延续老化管理审查范围的电仪设备应具有非活动、长寿命的特点。典型的非活动、长寿命电仪设备物项组包括:
a)无环境鉴定 要求的电力、仪表和控制绝缘电缆及连接件:
b)无环境 鉴定要求的电气和仪控贯穿件的电气部分;
c)金属封闭母线及其连接件;

ICS27.120.20
中华人民共和国能源行业标准
NB/T20512.3—2018
核电厂运行许可证延续

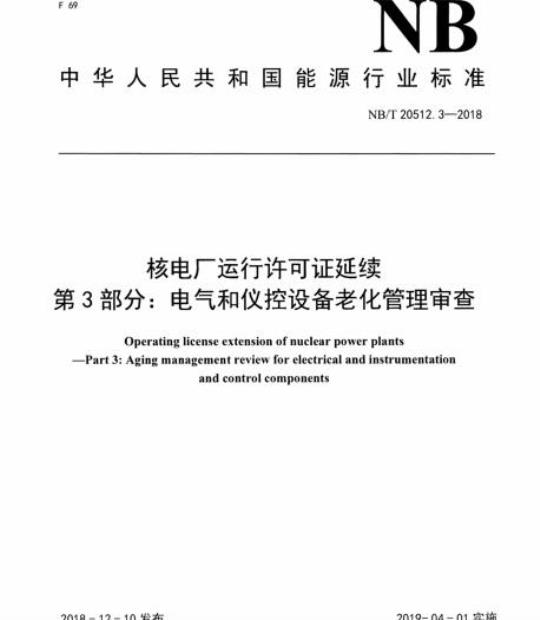

第3部分：电气和仪控设备老化管理审查OperatinglicenseextensionofnuclearpowerplantsPart 3: Aging management review for electrical and instrumentationandcontrolcomponents
2018-12-10发布
国家能源局
2019-04-01实施
规范性引用文件
材料识别
老化效应识别
老化管理大纲审查
运行经验的审查，
8审查记录与报告
附录A（资料性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
电仪设备的典型老化效应
老化管理大纲的要素
电仪通用的老化管理大纲清单
老化管理审查结果与国际通用经验的符合性标识NB/T20512.3—2018
NB/T20512.3—2018
NB/T20512一2018《核电厂运行许可证延续》分为如下几个部分：一第1部分：老化管理审查对象筛选和时限老化分析识别：第2部分：机械设备老化管理审查：一一第3部分：电气和仪控设备老化管理审查；一一第4部分：构筑物和构筑物构件老化管理审查一第5部分：环境影响评价：
一一第6部分：反应堆压力容器时限老化分析评价；一一第7部分：蒸汽发生器时限老化分析评价：一第8部分：金属疲劳分析评价：第9部分：电仪设备环境鉴定审查：第10部分：预应力混凝土安全壳时限老化分析评价：第11部分：最终安全分析报告增补指南；第12部分：申请报告编写指南。本部分为NB/T20512—2018的第3部分。本部分按照GB/T1.1一2009给出的规则起草，本部分由能源行业核电标准化技术委员会提出。本部分由核工业标准化研究所归口。本部分起草单位：中核核电运行管理有限公司、核动力运行研究所、苏州热工研究院有限公司。本部分主要起草人：陶革、高轩、张益舟、马回明、陶钧、桂春、陈志林、刘韬、赵鹏宇、张江涛孔德萍、赵传礼、栾兴峰、季媛媛、李志华、胡正林。1范围
核电厂运行许可证延续
NB/T20512.3—2018
第3部分：电气和仪控设备老化管理审查本部分规定了核电厂运行许可证延续相关的电气和仪控设备（以下简称“电仪设备”）老化管理审查的通用方法及要求。
本部分适用于核电厂运行许可证延续电仪设备老化管理审查活动，其他老化管理活动可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。NB/T20512.1一2018核电厂运行许可证延续第1部分：老化管理审查对象筛选和时限老化分析识别
3总则
3.1审查目的
通过对电气和仪控设备老化管理审查，证明电气和仪控设备的老化效应得到了合理控制，在申请的运行许可证延续期内能够执行其预定功能。3.2审查对象
电仪设备老化管理审查范围的界定工作应按NB/T20512.1一2018的要求实施。可通过采用物项组的方式来简化电仪设备的筛选过程、提高筛选效率：需进行老化管理审查的电仪设备清单也可通过电仪设备物项组的形式提交纳入核电厂运行许可证延续老化管理审查范围的电仪设备应具有非活动、长寿命的特点。典型的非活动、长寿命电仪设备物项组包括：a）无环境鉴定要求的电力、仪表和控制绝缘电缆及连接件：b)
无环境鉴定要求的电气和仪控贯穿件的电气部分：金属封闭母线及其连接件：
开关站母线及其连接件：
传输导体及其连接件：
高压绝缘子：
非绝缘接地导体。
电仪设备相关的部件支撑、保护或约束装置、机械承压边界属于构筑物或机械审查范围。-
NB/T20512.32018
4材料识别
电仪设备及其部件的材料识别有助于老化效应的分析和评估。核电厂营运单位可根据电仪设备设计文件中的材料清单、设备制造完工报告、设备图样等进行材料识别。当部分电仪设备及部件的材料识别较为困难时，可通过采用典型老化敏感材料代替该设备的实际材料的方法来进行分析和评估。根据电仪设备被评估的情况不同，有些评估不需要识别金属和其他无机材料。如电缆（电缆导体、屏蔽层、填充物和铠装护套）的无机材料不存在显著的老化效应，无需进行识别。典型非能动电仪物项组材料见表1。表1典型非能动电仪物项组材料
非能动电仪物项组
绝缘电缆及连接件
电气和仪控贯穿件的电气部分
金属封闭母线
开关站母线
传输导体
高压绝缘子
非绝缘接地导体
5老化效应识别
5.1—般要求
典型材料
交联聚乙烯、高分子聚乙烯、低分子聚乙烯、乙丙橡胶、氯磺化聚乙烯、聚氯乙烯、硅橡胶、聚醚醚酮、四氟乙烯-乙烯共聚物、异丁橡胶、交联聚烯烃等
电气和仪控贯穿件电气部分的材料与绝缘电缆和连接件的典型材料相同铝、铜、镀银铝、硅化物、有机绝缘材料、钢等铝、不锈钢、铜等
铝、钢
陶瓷、镀锌金属、不锈钢、钢化玻璃、复合材料、水泥等铜、铝等
核电厂应根据已发生的老化降质机理和潜在的可能会导致电仪设备降质的老化降质机理来确定适用的老化效应。在识别适用的老化效应时，应考虑电仪设备的材料、环境、老化影响因素、服役条件、运行经验及其他相关信息，并应考虑老化效应对电仪设备预定功能的影响。老化相关信息的来源包括但不限于：维修和检查记录、安全分析报告、运行事件报告、核安全检查报告、经验反馈报告和其他研究成果等。
在识别适用的老化效应时，核电厂只需考虑正常运行（包括运行瞬态和停堆）过程中可能会发生的老化效应，不需考虑假想异常事件条件下造成的某些特定的效应。但若核电厂发生过某些异常事件，则应考虑这些异常事件对电仪设备所造成的老化效应的影响。对于某个老化效应，即使核电厂制定了相关的老化管理大纲，仍应界定为适用的老化效应。例如，通过涂层或阴极保护等措施可以预防或缓解腐蚀，但仍应将腐蚀界定为适用的老化效应，并应审查相关大纲的有效性。
老化效应的识别方法包括三种：材料一环境一影响因素分析法、区域分析法、预定功能分析法。5.2：材料一环境一影响因素分析法核电厂应识别出电仪设备/部件的材料和运行环境，并在考虑材料、环境和老化影响因素的基础上，参照相关的规范、标准、运行经验或研究成果，识别出适用的老化效应（电仪设备的典型老化效应参见附录A），一般应包括以下内容：a）收集电仪设备/部件的材料性能和设计裕量等相关信息；若设备/部件的材料或潜在的老化效应2
不同，则应分别进行审查：
NB/T20512.3—2018
确定电仪设备/部件所处的环境，并识别出适用于这些环境的环境参数或条件，设备/部件所处b）
的某一特定环境可能涵盖多种环境条件：根据材料和环境的组合，结合运行经验或研究结果识别出适用的老化机理/老化效应：c
d）根据电仪设备/部件的预定功能，确定电厂适用的老化效应。5.3区域分析法
区域分析法是按照将环境参数相同或相近的归为一个区域的原则对电厂进行分区，并对各区域内的电仪设备/部件进行老化效应识别的方法。采用区域分析法时，区域内环境参数（如温度、辐照、湿度等）的选取应充分考虑保守性。区域分析法的典型过程如下：a）识别区域内电仪设备/部件的材料：b）确定区域内环境参数；
c）根据电仪设备/部件的材料及其所处的环境，识别出潜在的老化效应；d）分析确定老化效应是否会影响电仪设备在运行许可证延续运行期间执行其预定功能，识别出适用的老化效应。
5.4预定功能分析法
对于某些老化效应，可通过分析、评估的方法来证明在设计基准条件下这些老化效应不会造成电仪设备/部件预定功能的丧失，因而不需要对其进行老化管理。核电厂应核实具体的设计限值、老化效应的预计发展趋势或老化效应是否显著等情况。行业相关的检查结果也有助于上述证明过程。6老化管理大纲审香
6.1一般要求
老化管理审查的重点是对管理电仪设备老化效应的老化管理大纲及其管理活动进行审查，以证明通过老化管理大纲及其管理活动的实施使老化效应得到了充分有效的管理，使电仪设备/部件的预定功能在运行许可证延续有效期内得到保障。老化管理大纲要素的有关规定见附录B。6.2通用老化管理大纲的审查
如果核电厂的老化管理大纲属于通用的老化管理大纲，则在对电厂老化管理大纲的内容进行审查时，可采用国际通用的老化管理大纲（电仪通用的老化管理大纲清单参见附录C）作为参考，就大纲要素内容进行遂项比对，审查两者是否一致。如果两者一致，可认为电厂老化管理大纲是充分的：如果两者不一致，则可采取工程判断或其他分析方法，判定核电厂的老化管理大纲能否合理地控制老化效应。如果审查结果认为核电厂的老化管理大纲存在不足，则应对其进行加强。。对电厂通用老化管理大纲的审查结论通常可分为两种情况：a）：现有老化管理大纲可以充分地管理老化效应：b）现有老化管理大纲的某些要素需要进一步加强才能充分地管理老化效应。无论得出何种结论审查人员都应给出客观依据。
6.3特定老化管理大纲的审查
NB/T20512.32018
除了通用的老化管理大纲，核电厂还可采用一些特定的老化管理大纲来管理老化效应。审查人员应按照老化管理大纲十要素的要求对这些大纲进行审查，并应考虑以下内容：监/检测参数：对于每一需要管理的老化效应都应设置能表征电仪设备/部件的预定功能降质的可监测或检查的参数或指标；
一一电广特定老化管理大纲的审查应满足下述情况之一→：电厂特定老化管理大纲应能及时探测出老化效应，确保电仪设备/部件预定功能得到维持；·
证明在运行许可证延续运行期内即使不通过老化管理大纲进行管理，电仪设备/部件的预定功能也能得到维持
一一如老化管理大纲使用了抽样检查的方法，则大纲应给出具体的抽样方法及依据6.4老化管理大纲的加强
如有必要，核电厂应根据审查结果对老化管理大纲进行加强（修订或增补）或者新建大纲。加强的内容包括但不限于：通过检查来验证特定的设计值、增加针对某些老化效应的管理措施、改变任务的实施频率、增加老化效应缓解程序、改变记录保存规定等。在选择加强措施时，应考虑下列因素的影响：一一电仪设备/部件对安全的主要风险：一老化效应的特性（如老化效应是否易发现、易检测）：一一对受影响电仪设备/部件进行维修或更换的可行性：一现有大纲检测和管理老化效应的有效性：—一检测和管理老化效应的现有技术；一实施加强措施所带来的成本、人员受照剂量以及对大修周期的影响等。7运行经验的审查
7.1一般要求
核电厂应审查内部运行经验及行业相关的运行经验，以识别出其他的适用的老化效应，以及确认老化管理大纲的有效性。
7.2内部运行经验
核电厂应对以往的运行和维修历史记录、老化管理大纲的实施情况等进行审查和评价，审查内容应包括引起老化管理大纲加强或新增老化管理大纲的相关纠正措施。这些审查活动应对可能存在的某些特定的老化效应进行鉴别，并应提供老化管理大纲能够充分管理老化效应的客观证据。7.3行业运行经验
核电厂应评估行业相关的运行经验、研究成果及其适用性。对于适用的运行经验，应识别出影响分析结论的因素，包括经验反馈所针对的范围、假设和限制条件。影响电仪设备/部件服役寿命的特征条件也应进行分析识别，包括结构型式、材料、功能、服役条件、原始设计参数、保护措施（覆盖层、阴极保护等）。利用这些运行经验，核电厂应核实是否出现了新的老化效应，或是已知老化效应在新的部件或部位上发生，以及是否有利于老化管理提升。8审查记录与报告
8.1一般要求
NB/T20512.3—2018
老化管理审查的方法、评估文件及审查报告应以可审查和可检索的文件型式进行保存，可保存为纸质格式或电子格式，也可保存在数据库中。电仪设备/部件的老化管理审查宜采用直观的表单格式逐条记录。审查记录和报告均应满足核电厂质量保证大纲的有关要求。8.2老化管理审查过程记录
核电厂应记录和保留的信息包括：一电仪设备/部件的基本信息：包括电仪设备/部件的材料、环境、预定功能等一一老化效应的识别：老化效应识别的依据文件、适用的老化效应，以及老化效应识别结果与国际经验的对比等：
一老化管理大纲的审查：大纲要素的完整性、大纲或活动如何管理老化效应的描述信息、大纲的执行结果记录、得出老化管理审查结论的讨论信息；一一经验反馈的审查：包括经验反馈的来源、内容、适用性分析、在核电厂的响应情况等。8.3老化管理审查报告
老化管理审查的方法和审查结果应形成文件，包括但不限于以下内容：一确定适用的老化效应的相关信息；一一确定管理电仪设备（或物项组）老化效应的具体老化管理大纲的相关信息；一一老化管理大纲如何管理老化效应的相关信息：一需要进一步评估的老化效应的相关信息：老化管理大纲的执行结果或后续的执行计划：一应用某些文件的假设条件或限制条件（如果适用）：一审查结论（老化管理审查结果与国际通用经验的符合性标识参见附录D）：一参考文件。
NB/T20512.32018
A.1概述
附录A
（资料性附录）
电仪设备的典型老化效应
纳入老化管理审查范围的电仪设备应具有非活动、长寿命的特点。需进行老化效应识别和评估的典型非能动电仪设备物项组包括：绝缘电缆及其连接件：
一电气和仪控贯穿件的电气部分：一金属封闭母线：
一开关站母线及其连接件：
一一传输导体及其连接件：
一高压绝缘子；
非绝缘接地导体。
A.2绝缘电缆及其连接件
绝缘电缆及其连接件的典型老化效应见表A.1。表A.1
部件/材料
电缆及其连接件的典型老化效应老化影响因素
热，氧
绝缘材料
辐照，氧
中压（2kV~34.5kV）电缆绝缘材料电气连接件
湿气和电应力
硼酸腐蚀
老化效应
由于脆化、开裂、熔化、变色所导致的绝缘电阻降低及电气故障（绝缘电阻降低引发的电气故障）由于脆化、开裂、变色、膨胀所导致的绝缘电阻降低及电气故障（绝缘电阻降低引发的电气故障）由于水树形成，局部损坏所导致的绝缘电阻降低及电气故障（绝缘击穿）
由于材料损失所导致的电气连续性丧失注：绝缘电缆的电压可能高达69kV，故不应排除电压高于34.5kv的绝缘电缆。较高电压的电缆更易受到水树影响：但因电缆结构的不同，较高电压的电缆也有可能会减缓水树的生长。电气和仪控贯穿件的电气部分
电气和仪控贯穿件电气部分的典型老化效应与绝缘电缆及其连接件的老化效应相同。A.4：金属封闭母线
金属封闭母线的典型老化效应见表A.26
部件/材料
表A.2金属封闭母线的典型老化效应老化影响因素/老化机理
铝（母线、刚性及柔性接头、接地母线）填充硅化物
刚性母线部分
母线连接件
5开关站母线及其连接件
连接件表面氧化
污染物
温度和辐照
螺栓松动
开关站母线及其连接件的典型老化效应见表A.3。NB/T20512.3—2018www.bzxz.net
老化效应
材料特性变化导致接触电阻增加和发热绝缘电阻降低
材料特性变化导致母线和套管间隙变化开裂
电气连续性丧失，连接电阻增加表A.3开关站母线及其连接件的典型老化效应部件/材料
铝(母线）
开关站母线
传输导体及其连接件
老化影响因素/老化机理
连接件表面氧化
传输导体及其连接件的典型老化效应见表A.4。老化效应
材料特性变化导致接触电阻增加和发热开裂
表A4传输导体及其连接件的典型老化效应部件/材料
镀锌钢芯铝导线
铝导体
绝缘子上的紧固件
高压绝缘子
老化影响因素/老化机理
风致振动或摇摆/磨损、疲劳
高压绝缘子的典型老化效应见表A.5。表A.5
部件/材料
钢化玻璃
高压绝缘子的典型老化效应
老化影响因素/老化机理
空气污染
空气污染
机械磨损
老化效应
导体强度损失
导体强度损失
材料损失、疲劳损伤
老化效应
表面沾污
表面沾污
材料损失
20512.32018
非绝缘接地导体
非绝缘接地导体的典型老化效应见表A.6。6非绝缘接地导体的典型老化效应表A.6
老化影响因素/老化机理
材料性能改变
材料性能改变
老化效应
（规范性附录）
老化管理大纲的要素
老化管理大纲应具备的要素见表B.1。表B.1老化管理大纲的要素
大纲要素
大纲范围
预防措施
监/检测参数
老化效应探测
监测与趋势分析
验收准则
纠正行动
确认过程
管理控制
运行经验
大纲范围应包括老化管理审查范围内的具体的构筑物和部件预防措施应能够缓解或预防老化降质监/检测参数应能表征构筑物或部件预定功能的降质NB/T20512.3—2018
应在构筑物或构件的预定功能损失之前及时探测出老化效应。该要素包括老化效应的探测方法或技术（如目视、体积检测和表面检查）、检查频率、样本大小、数据收集以及为保证老化效应得到及时探测而实施的新增检查或一次性检查的时机监测与趋势分析应能预测老化降质程度，并根据预测结果及时提出纠正或缓解措施验收准则用来评估是否需要采取纠正措施。验收准则应确保构筑物或部件在申请的延续运行期内能够执行其预定功能应及时分析并确认老化效应发生的根本原因，防止该老化效应再次发生通过验证来证明预防性措施的有效性，确保已实施了合理有效的纠正措施管理控制提供了正式的审查和批准程序老化管理大纲的运行经验（包括引起大纲加强或新增内容的纠正措施）应提供大纲能够充分管理老化效应的客观证据?
