NB/T 25044.6-2016.Code for construction quality acceptance of nuclear power conventional
island and balance of plant Part 6: Piping.
1范围
NB/T 25044.6规定了核电厂常规岛及辅助配套设施管道的施工质量验收标准。
NB/T 25044.6适用于新建、扩建和改建的单机容量为600MW及以上的核电厂常规岛及辅助配套设施管道施工质量验收。600MW以下核电厂常规岛及辅助配套设施管道的施工质量验收，也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
NB/T 20122核电工程施工质量评定及交工验收管理规定
NB/T 20123核 电工程分部分项划分规定
NB/T 25043.6核电厂常规岛及辅助配套设施建设施工技术规范第6部分: 管道
3总则
3.1为 加强核电建设工程质量管理，提高施工质量水平，统-核电厂常规岛及辅助配套设施管道施工质量验收标准，特制定本部分。
3.2管道的施工及验收， 应按设计及制造单位的有效技术文件执行，无明确规定时，按NB/T 25043.6
及本部分的规定执行。
3.3分项、 分部及单位工程的划分应按NB/T 20123的规定执行
3.4质量计划宜以 一个系统或一套设备为对象，涵盖施工各项作业活动。质量计划一般包括若干工序，每个工序宜对应一个检验批;每个分项工程宜对应一个质量计划。
3.5施工质量验收应按检验批、 分项、分部(子分部)及单位工程进行，施工质量验收结果只设合格质量等级，当出现不符合项时应按本部分4.1.14的规定执行。

ICS27.100
备案号：57321-2017

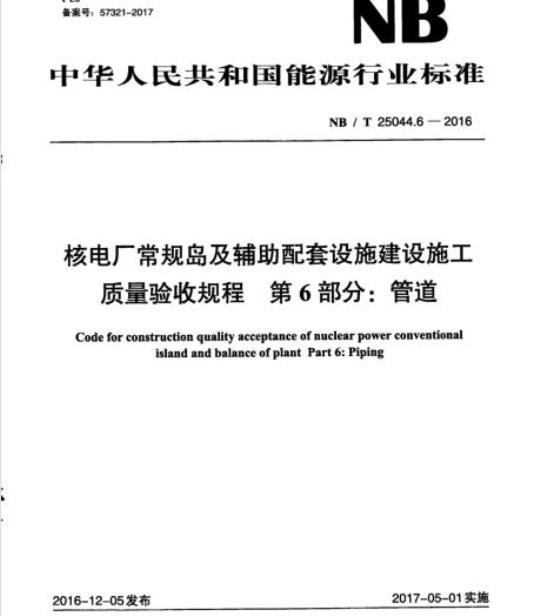

中华人民共和国能源行业标准
NB/T25044.6—2016
核电厂常规岛及辅助配套设施建设施工质量验收规程第6部分：管道
Code for construction quality acceptance of nuclear power conventionalisland and balance of plant Part 6:Piping2016-12-05发布
国家能源局
2017-05-01实施
范围·
2规范性引用文件
施工质量验收
施工质量验收规定，下载标准就来标准下载网
施工质量验收范围划分
施工质量验收通用表格
施工质量验收…
质量计划及质量记录…
附录A（资料性附录）施工质量验收通用表格管道安装质量计划及质量记录
附录B（资料性附录）
NB/T25044.6—2016
NB/T25044.62016
本部分依据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。NB/T25044《核电厂常规岛及辅助配套设施建设施工质量验收规程》分为8个部分：一第1部分：土建；
一第2部分：汽轮发电机组；
—第3部分：循环水系统设备：
一第4部分：热工仪表及控制装置；一第5部分：水处理及制氢系统：一第6部分：管道；
—第7部分：采暖通风与空气调节：第8部分：保温及油漆。
本部分是NB/T25044的第6部分。本部分由中国电力企业联合会提出并归口。本部分主要起草单位：中广核工程有限公司、深圳中广核工程设计有限公司。本部分参与起草单位：中国能源建设集团江苏省电力建设第工程公司、中国能源建设集团广东火电工程总公司、中国核工业第五建设有限公司。本部分主要起草人：解官道、肖于勋、周凯、刘晓轩、张全、易旭光、杨晓明。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
NB7T25044.62016
核电厂常规岛及辅助配套设施建设施工质量验收规程第6部分：管道
本部分规定了核电厂常规岛及辅助配套设施管道的施工质量验收标准。本部分适用于新建、扩建和改建的单机容量为600MW及以上的核电厂常规岛及辅助配套设施管道施工质量验收。600MW以下核电厂常规岛及辅助配套设施管道的施工质量验收，也可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。NB/T20122核电工程施工质量评定及交工验收管理规定NB/T20123核电工程分部分项划分规定NB/T25043.6核电厂常规岛及辅助配套设施建设施工技术规范第6部分：管道3总则
3.1为加强核电建设工程质量管理，提高施工质量水平，统一核电厂常规岛及辅助配套设施管道施工质量验收标准，特制定本部分。3.2管道的施工及验收，应按设计及制造单位的有效技术文件执行，无明确规定时，按NB/T25043.6及本部分的规定执行。
3.3分项、分部及单位工程的划分应按NB/T20123的规定执行。3.4质量计划宣以一个系统或一套设备为对象，涵盖施工各项作业活动。质量计划一般包括若干工序，每个工序宜对应一个检验批；每个分项工程宜对应一个质量计划。3.5施工质量验收应按检验批、分项、分部（子分部）及单位工程进行，施工质量验收结果只设合格质量等级，当出现不符合项时应按本部分4.1.14的规定执行。4施工质量验收
4.1施工质量验收规定
4.1.1核电厂常规岛及辅助配套设施管道施工质量应按本部分和NB/T20122的规定检查、验收，并办理验收签证。
4.1.2施工质量的检查、验收应由施工单位根据所承担的工程范围，按本章的规定编制施工质量验收范围划分表，经建设（或监理）单位审批确认后执行。4.1.3工程总承包或其他项目管理模式的工程项目，施工质量验收范围划分表中“验收单位”栏可由建设（或监理）单位根据实际情况增加验收单位。“验收单位”栏中设计单位与设备制造单位参加质量验收的项目可由建设（或监理）单位根据实际情况调整。4.1.4施工质量验收范围划分表中的工程名称、工程编号可根据实际情况调整。4.1.5施工质量验收应由施工质量验收范围划分表中规定的验收单位参加。检验批、分项工程、分部1
NB/T25044.6—2016
工程、单位工程的验收，应由建设（或监理）单位组织，相关单位参加。4.1.6设计单位和设备制造单位应按施工质量验收范围划分表中的规定参加相关项目验收。4.1.7质量验收人员应持有与所验收专业致的有效资格证书。4.1.8各级质检人员进行工程质量检查、验收应严格执行相关规定，并对验收结果及记录的真实性负责。
4.1.9施工检验项目施工完毕方可进行质量验收；施工单位应首先完成质量检查，合格后方可报建设（或监理）单位进行质量验收。4.1.10隐蔽工程应设停工待检点（H点），在隐蔽前由施工单位通知建设（或监理）单位进行检验收，并应完成验收记录及签证。如有必要，应通知相关单位参加。4.1.11工程施工质量的检查、验收可根据实际情况增设子分部工程、子单位工程。4.1.12工程施工质量验收应符合下列规定：检验批验收合格后方可对分项工程验收，a)
b）分项工程验收合格后方可对分部工程验收。c
分部工程验收合格后方可对单位工程验收。4.1.13检验批、分项工程、分部工程、单位工程施工质量验收应符合下列规定检验批的检验项目符合质量标准，该检验批的质量验收合格，并签证。a)
b）分项工程所含各检验批的质量验收合格、资料齐全，该分项工程质量验收合格，并签证。分部工程所含分项工程的质量验收合格，资料齐全并符合档案管理规定，该分部工程质量验c
收合格，并签证。
d）单位工程所含分部工程质量验收合格，资料齐全并符合档案管理规定，该单位工程质量验收合格，并签证。
4.1.14，当工程质量出现不符合项时，施工单位应开出不符合项报告，按设计、制造、建设（或监理）单位的处理方案进行处理，并按下列规定执行：a）返工或更换零部件、设备的检验项目，应重新进行验收。b）经返修处理能满足设计和安全使用功能的检验项目，可按不符合项的技术处理方案验收。无法返工或返修的不合格检验项目，应经鉴定机构或相关单位鉴定，对不影响内在质量、使c
用寿命、使用功能和安全运行的，可作让步处理。经让步处理的项月不再进行二次验收，但应在“验收结论”栏内注明“让步接收”及其不符合项报告编号。注：“让步接收”等同合格。
4.1.15检验批、分项工程施工质量有下列情况之·者不应验收a）检验项目的检验结果未达到质量标准或不符合项未关闭。b）设计及制造单位对质量标准有数据要求时，检验结果栏中未填写实测数据。c）质量验收文件不符合档案管理规定。4.1.16检验批、分项工程、分部工程、单位工程质量验收文件应做到数据准确，文件收集完整、齐全，签字手续齐备，文件制成材料与字迹符合耐久性保存要求，符合NB/T20122和档案管理规定。4.2施工质量验收范围划分
质量验收应按检验批、分项工程、分部工程及单位工程进行施工质量验收范围划分，应符合表1的规定。
注：检验批马质量计划的工序对应，因内容繁多、可变性大，故检验批不在表1中体现。2
工程项目
表1施工质量验收范围划分表
验收单位
工程名称
常规岛安装工程（管道部分）
单项工程：
汽轮机及辅助系统
汽轮机蒸汽和疏水系统
管道安装
管道检验
管道安装
管道系统压力试验
汽轮机和给水加热装置停运期间的保养系统
管道安装
管道检验
管道安装
管道系统压力试验
汽轮机轴封系统
管道安装
管道检验
管道安装
管道系统压力试验
发电机及辅助系统
发电机氢气冷却系统
管道安装
管道检验
管道安装
管道系统压力试验
发电机氢气供应系统
管道安装
管道检验
管道安装
管道系统压力试验
发电机定子冷却水系统
管道安装
管道检验
管道安装
NB/T25044.6—2016
质量验收表
NB/T25044.62016
工程项H
工程名称
管道系统压力试验
凝结水相关系统
凝结水抽取系统
管道安装
管道检验
管道安装
管道系统压力试验
凝汽器真空系统
管道安装
管道检验
管道安装
管道系统压力试验
循环水系统
管道安装
管道检验
管道安装
管道系统压力试验
给水及同热系统
给水除氧器系统
管道安装
管道检验
管道安装
管道系统压力试验
低压给水加热器系统
管道安装
管道检验
管道安装
管道系统压力试验
高压给水加热器系统
管道安装
管道检验
管道安装
管道系统压力试验
表1（续）
验收单位
质量验收表
工程项目
工程名称
表1(续）
给水加热器疏水回收系统
管道安装
管道检验
管道安装
管道系统压力试验
电动主给水泵系统
管道安装
管道检验
管道安装
管道系统压力试验
启动给水泵系统
管道安装
管道检验
管道安装
管道系统压力试验
主给水流量控制系统
管道安装
管道检验
管道安装
管道系统压力试验
辅助给水系统
管道安装
管道检验
管道安装
管道系统压力试验
蒸汽发生器排污系统
管道安装
管道检验
管道安装
管道系统压力试验
蒸汽系统
主蒸汽系统
管道安装
验收单位
NB/T25044.62016
质量验收表
NB/T25044.62016
工程项目
管道检验
管道安装
工程名称
管道系统压力试验
汽水分离再热器系统
管道安装
管道检验
管道安装
管道系统压力试验
汽轮机旁路系统
管道安装
管道检验
管道安装
管道系统压力试验
辅助蒸汽分配系统
管道安装
管道检验
管道安装
管道系统压力试验
蒸汽转换器系统
管道安装
管道检验
管道安装
管道系统压力试验
公用系统
辅助冷却水系统
管道安装
管道检验
管道安装
管道系统压力试验
闭路冷却水系统
管道安装
臂道检验
管道安装
表1（续）
验收单位
质量验收表
工程项目
工程名称
管道系统压力试验
仪用压缩空气分配系绕
管道安装
管道检验
管道安装
管道系统压力试验
公用压缩空气分配系统
管道安装
管道检验
管道安装
管道系统压力试验
表1（续）
厂用气体贮存及分配系统
管道安装
管道检验
管道安装
管道系统压力试验
消防系统
消防水分配系统
管道安装
管道检验
管道安装
管道系统压力试验
汽轮机厂房消防系统
管道安装
管道检验
管道安装
管道系统压力试验
变压器灭火系统
管道安装
管道检验
管道安装
管道系统压力试验
验收单位
NB/T25044.6—2016
质量验收表
NB/T25044.6—2016
工程项H
二、单项工程：
工程名称
表1(续）
辅助配套设施安装工程（管道部分）循环水系统
循环水过滤系统
管道安装
管道检验
管道安装
管道系统压力试验
循环水系统（循环水泵）
管道安装
管道检验
管道安装
管道系统压力试验
厂用气体生产、储存及分配系统压缩空气生产系统
管道安装
管道检验
管道安装
管道系统压力试验
仪用压缩空气分配系统
管道安装
管道检验
管道安装
管道系统压力试验
公用压缩空气分配系统
管道安装
管道检验
管道安装
管道系统压力试验
厂用气体贴存及分配系统
管道安装
管道检验
管道安装
管道系统压力试验
验收单位
质量验收表
工程项目
施工单位
工程名称
其他公用系统
常规岛闭路冷却水系统
管道安装
管道检验
管道安装
管道系统压力试验
辅助蒸汽分配系统
管道安装
管道检验
管道安装
管道系统压力试验
火警探测及消防系统
消防水分配系统
管道安装
管道检验
管道安装
管道系统压力试验
变压器灭火系统
管道安装
管道检验
管道安装
管道系统压力试验
厂区消防水分配系统
管道安装
管道检验
管道安装
管道系统压力试验
火警探测系绕
督道安装
管道检验
管道安装
管道系统压力试验
（签字盖章）
监理单位
年月日
表1（续）
（签字盖章）
验收单位
年月日
建设单位
NB/T25044.62016
质量验收表
（签字盖章）
年月日
