NB/T 20358.7-2018.Cost estimation of nuclear power plant construction project Part 7: Electrical equipment installation engineering for nuclear island.
一、范围
NB/T 20358.7规定了核电厂建设工程预算定额中的核岛电气设备安装工程定额。
NB/T 20358.7适用于压水堆核电机组新建、扩建工程的核岛工程，以及BOP工程中 的核岛废液贮罐厂房、常规岛废液贮罐厂房、放射性固体废物处理辅助厂房、固体废物暂存库、放射性机修及去污车间等有核安全要求的子项。其他核电堆型和核工程可参考使用。.
二、说明
1.本部分与《核电厂建设工程核岛建筑安装工程费用定额》(NB/T 20355)、 《核电厂建设工程机械台班费用定额》(NB/T 20357)配套执行。
2.本部分是编制施工图预算、进行工程拨款和竣工结算、工程招标投标、工程量清单计价的依据，也是编制概算定额的基础。
3.本部分是在正常的自然条件、环境下，按现阶段合理的施工组织设计、施工机械配备，考虑合理交叉作业，以及压水堆核电厂的相关技术标准、施工及验收规范、质保大纲和安全操作规程、施工现场文明安全施工及环境保护的要求等为依据编制的。
4.本部分中的人工、材料、施工机械消耗量反映了现阶段核电厂建设施工技术水平和组织水平。除定额中规定允许调整者外，均不得因工程的施工组织、操作方法和材料损耗不同而调整定额。

ICS 01. 040. 27
备案号：62789-2018

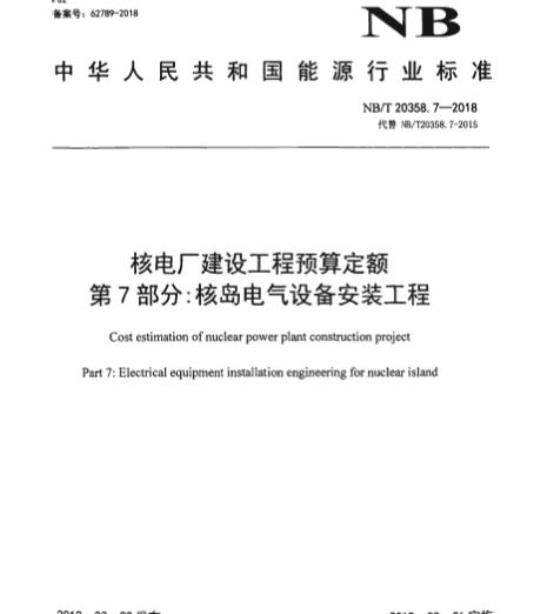

中华人民共和国能源行业标准
NB/T20358.7—2018
代替NB/T20358.7-2015
核电厂建设工程预算定额
第7部分：核岛电气设备安装工程Cost estimation of nuclearpower plant construction projectPart 7: Electrical equipment installation engineering for nuclear island2018-03-22发布
国家能源局
2018-09-01实施
NB/T2035B.7—2018
NB/T20358核电厂建设工程预算定额与NB/T20355核电厂建设工程核岛建筑安装工程费用定额》、NB/T20356《核电厂建设工程常规岛建筑安装工程费用定额》、NB/T20357《核电厂建设工程机械台班费用定额》共同构成了支撑核电建设工程预算和计价的核电定额系列标准。其中AB/T20358《核中厂建设工程预算定额》目前包括16个部分，具体组成如下所示：-第1部分：核岛建筑工程
第2部分：核岛装饰工程
-第3部分：核岛钢结构工程
第4部分：核岛工艺设备安装工程第5部分：核岛工艺管道安装工程第6部分：核岛通风空调安装工程-第7部分：核路电气设备安装工程-第8部分：核岛自动化控制仪表安装工程第9部分：核岛通信设备安装工程-第10部分：核岛防腐、保温工程一第11部分：常规岛建筑工程
第12部分：常规岛热力设备安装工程第13部分：常规岛电气设备安装工程第14部分：调试工程
第15部分：模块及钢制安全壳制作第16部分：模块及钢制安全壳拼装和安装本部分为NB/T20358.7-2018《核电厂建设工程预算定额》的第7部分：核岛电气设备安装工程（以下称本部分），由国家能源局公告【2018年第2号1发布，批准日期为2018年3月22日，实施日期为2018年9月1日。
本部分由能源行业核电标准化技术委员会提出。本部分出核工业标雅化研究所归口。本部分主要起草单位：中国核电工程有限公司、中广核工程有限公司、电力规划设计总院，中国核工业二三建设有限公司、中国核工业华兴建设有限公司、中国核工业第二二建设有限公司。本部分主要起草人：徐良、曲珺、陈向婷、胡江、荣梅、兰晓红、汪艺、付翌、刘斌、赖晓丰、赫喆、李庆梅、孔亮、杨文窄、姚永春、付俊贵、王刚、毛利俊、王荣。册说明-
第一牵柴油机、发电机·
章节说明··
1.1柴油机安装·
1.2柴油发电机组安装·
1.3电动机及电动发电机组安装
第二章变压器
章节说明
2.1油电力变压器安装-
2.2干式变压器安装
2.3消弧线圈安装
2.4电力变压器干燥
2.5变压器油过滤…·
第三章配电装置·
章节说明·
3.1油断路器安装·
3.2真空断路器、SF6断路器安装·3.3大型空气断路器、真空接触器安装….3.4隔离升关、负荷开关安装
3.5互感器安装…
3.6熔断器、避雷器安装
3.7电抗器安装.
3.8电抗器干燥
3.9 电力电容器安装·
3.10并联补偿电容器组架及交流滤波装置安装·3.11高压成套配电柜安装.
3.12组合型成套箱式变电站安装第四章母线及绝缘子
章节说明
4.1绝缘子安装·
4.2穿墙套管安装·
4.3软母线安装·
4.4软母线引下线、跳线及设备连线：.
4.5纽合软母线安装
4.6带形母绒安装·
4.6.1带形铜母线··
4.6.2带形铝母线
4.7带形母线引下线安装…
4.7.1带形铜母线引下线…
4.7.2带形铝母线引下线
4.8带形母线用伸缩节头及铜过渡板安装4.8.1带形铜母线仲缩节头及铜过渡板NB/T 20358.7—2018
NB/T 20358.7—2018
4.8.2带形铝母线伸缩节头
4.9槽型母线安装
4.10槽型母线与设备连接
4.10.1与发电机、变压器连接-
4.10.2与断路器、隔离开关连接4.11共箱母线安装
4.12低压封闭式插接母线槽安装4.12.1低压封闭式插接母线槽-
4.12.2封闭母线槽进出分线箱·4.13重型母线安装
4.14重型母线伸缩器及导板制作安装·4.15重型铝盘线接触面加工
第五章控制设备及低压电器
章节说明··
5.1控制、继电、模拟及配电屏安装：5.2硅整流柜安装
5.3可控硅柜安装：
5.4直流屏及其他电气屏(柜)安装5.5控制台、控制箱安装
5.6成套配电箱安装·
5.7不间断电源安装….
5.8控制开关安装…
5.9熔断器、限位开关安装·
5.10控制J器、接触器、起动器、电磁铁、快速自动开关安装5.11电阻器、变阻器安装··
5.12按钮、电笛、电铃安装
5.13仪表、电器、小母线安装….5.14分流器安装·
5.15盘柜配线
5.16端箱、端子板安装及端了板外部校接线·5.17焊铜接线端子.
5.18压铜接线端子，
5.19压铝接线端子..
5.20穿通板制作、安装·
5.21基础槽钢、角钢安装
5.22铁构件制作、安装及箱、盒制作·第六章蒂中池·
章节说明
6.1碱性蓄电池安装wwW.bzxz.Net
6.2固定密闭式铅酸蓄电池安装
6.3免维护铅酸蓄电池安装
6.4薛电池充放电
第-七章电机
章节说明
：126
7.1发电机及调相机检查接线：
7.2小型直流电机检查接线
7.3小型交流异步电机检查接线·7.4小型交流同步电机检查接线·7.5小型防爆式电机检查接线
7.6小型立式电机检查接线
7.7大中型电机检查接线….
7.8微型电机、变频机组检查接线7.9电磁调速电动机检查接线··7.10小型电机T燥·
7.11人中型中机干燥·
第八章滑触线装罩，
章节说明
8.1轻型滑触线安装·
8.2安全节能型滑触线安装
8.3角钢、扁钢滑触线安装·…·8.4圆钢、工字钢滑触线安装
8.5滑触线支架安装.·
8.6滑触线拉紧装置及挂式支持器制作、安装8.7移动软电缆安装
第九章 电缆一
章节说明
9.1电缆沟挖填、人工升挖路面·9.2电缆沟铺砂、盖砖及移动盖板9.3电缆保护管敷设及项管...
9.4桥架安装
9.4.1钢制桥架
9.4.2玻璃钢桥架
9.4.3铝合金桥架
9.4.4组合式桥架及桥架支撑架..9.5塑料电缆槽安装
9.6钢网式汇线桥架安装
9.7电缆桥架标识.
9.8电缆防火涂料、堵洞、隔板及阻燃槽盒安装.9.9铝芯电力电缆敷设
9.10铜芯电力电缆敷设
9.11防火电缆敷设
9.12堆顶电缆桥上的电缆敷设
9.13户内干包式电力电缆头制作、安装9.14户内热缩式电力电缆终端头制作，安装9.15户外电力电缆终端头制作、安装..9.16核级户内热缩式电力电缆终端头制安9.17控制电缆敷设
9.18控制电缆头制作、安装
NB/T 20358.7—2018
..-173
：186
NB/T 20358.7—2018
9.19核级控制电缆终端头制作、安装9.20铜护套铜芯防火电缆终端头制作、安装9.21电缆着色标识：
9.22吸盘钻打孔
9.23电缆桥架防火保护
第十章，防雷及接地装置
幸节说明.
10.1接地极(板)制作安装
10.2接地母线敷设.
10.3接地跨接线安装·
10.4避需针制作，安装
10.4.1避雷针制作
10.4.2避雷针安装·
10.4.3独立避笛针安装·
10.5半导体少长针消雷装置安装··10.6避雷引下线敷设…
10.7 避雷网安装-
10.8火泥熔接接头（导线、扁带)制作安装·第十一章电气调整试验
章节说明·
11.1发电机、调相机系统调试-
11.2电力变压器系统调试
11.3送配电装置系统调试.
11.4特殊保护装置调试·
11.5自动投入装置调试
11.6中央信号装置，事故照明切换装置、不间断电源调试11.7母线，避亩器、电容器、接地装置调试·11.8电抗器、消弧线圈、电除尘器调试..11.9硅整流设备、可控硅整流装置调试.11.10普通小型直流电动机调试
11.11可控硅调速直流电动机系统调试-·11.11.1一般可控硅调速电机·
11.11.2全数字式控制可控硅调速电机11.12普通交流问步电动机调试
11.13低压交流异步电动机调试
11.14高压交流异步电动机调试·.11.15交流变频调速电动机(AC-AC、AC-DC-AC系统)调试....11.15.1交流同步电动机变频调速11.15.2交流异步电动机变频调速11.16微型电机、电加热器调试….11.17电动机组联锁装置调试·
11.18 绝缘子、套管、绝缘油、电缆试验11.19铁构件制作、安装及箱、盒制作230
第-一章 配管、配线·
章节说明
12.1电线管敷设
12.1.1砖、混凝土结构明、陪配…12.1.2钢结构支架，钢紫配管
12.2钢管敷设
12.2.1砖、混凝L结构明配-
12.2.2砖、混凝土结构暗配·
12.2.3钢模板暗配
12.2.4钢结构支架配管
12.2.5钢索配管
12.3防爆钢管敷设
12.3.1砖、混凝土结构明配
12.3.2砖、混凝上结构暗配
12.3.3钢结构支架配管
12.3.4塔器照明配管…
12.4塑料管敷设-
12.4.1硬质聚氯乙烯管
12.4.1.1砖、混凝土结构明配
12.4.1.2砖、混凝土结构暗配-
12.4.1.3钢索配管
12.4.2刚性阻燃管嫩设
12.4.2.1砖、混凝土结构明配
12.4.2.2吊棚内敷设
12.4.2.3砖、混凝土结构暗配-
12.4.3半硬质阻燃管暗敷设·
12.4.4半硬质阳燃管埋地敷设-
12.5不锈钢金属软管敷设-
12.6金属挠性管安装·
12.7管内穿线·
12.8塑料护套线明敷设…
12.8.1砖、混凝结构·…
12.8.2沿钢索
12.9线槽配线
12.10钢索架设
12.11母线拉紧装置及钢索拉紧装置制作、安装12.12车间带形母线安装·
12.12.1沿屋架、梁、柱、墙
12.12.2跨屋架、梁、柱
12.13动力配管混凝上地面刨沟..12.14接线箱安装
12.15接线盒安装
第十三章照明器具
章节说明
NB/T 20358.7——2018
.·350
.·-354
-·354
··367
..·371
··379
.·398
NB/T 20358.7—2018
13.1普通灯具安装
13.1.1吸顶灯具·
13.1.2其他普通灯具·
13.2装饰灯具安装··
13.2.1组合荧光灯光带·
13.2.2标志，诱导装饰灯具…
13.3荧光灯具安装·
13.3.1成套型…·
13.4工厂灯及防水防尘灯安装
13.5工厂其他灯具安装
13.5.1碘钨灯、投光灯...
13.5.2混光灯··
13.5.3烟肉、水塔、独式塔架标志灯-13.5.4密闭灯具·
13.6路灯安装
13.7开关、按钮、插座安装
13.7.1开关及按钮
13.7.2 插座
13.7.3防爆插座·
13.8安全变压器、电铃、风扇安装·13.8.1安全变压器
13.8.2 电铃·.
13.8.3门铃
13.8.4风扇·
13.9盘管风机升关、请勿打扰灯第十四章电气贯穿件安装…
章节说明··
14.1控制与测量电贯穿件安装
14.2中压电气贯穿件安装.
14.3人员闸门电气贯穿件安装·409
.·415
-·416
·2424
一、范围
册说明
本部分规定了核电厂建设工程预算定额中的核岛电气设备安装工程定额。NB/T20358.7—2018
本部分适用于压水堆核电机组新建、扩建工程的核岛工程，以及BOP工程中的核岛废液贮罐厂房、常规的废液贮罐房、放射性固体废物处理辅助厂房、固体废物暂存库、放射性机修及去污车问等有核安全要求的子项。其他核电堆型和核工程可参考使用。二、说明
1．本部分与《核电厂建设工程核岛建筑安装工程费用定额》（NB/T20355)、《核电厂建设工程机械台班费用定额》（NB/T20357)配套执行。2、本部分是编制施工图预算、进行工程拨款和竣工结算、丁程招标投标、工程量清单计价的依据：也是编制概算定额的基础。
3．本部分是在正常的自然条件、环境下，按现阶段合理的施工组织设计、施工机械配备，考虑合理交叉作业，以及压水堆核电厂的相关技术标准、施工及验收规范、质保大纲和安全操作规程、施工现场文明安全施工及环境保护的要求等为依据编制的。4．本部分中的人工、材料、施工机械消耗量反映了现阶段核电厂建设施工技术水平和组织水平。除定额中规定允许调整者外，均不得因工程的施工组织、操作方法和材料损耗不同而调整楚额。5．本部分人工费，规定如下：
a）人工工日以综合工.日表示，不分工种、技术等级，每个综合工日按8小时工作制考虑。b6）综合单价按生产工人人工费135元/工日执行，其中包括：基本工资、工资性补贴、辅助工资、职工福利费、劳动保护费，
6．本部分按下列正常施工条件进行编制：设备、材料、成品、半成品及构件完整无损，符合质量标准和设计要求，附有合格证和试验记a
录，供货满足安装进度要求。
安装工程和土建工程之间的交叉作业正常，上建工程不影响安装工程的正常施工。b)
安装地点、建筑物、设备基础、预留孔洞等均符合设计标准，满足安装要求。现场安装条件符合设计要求，并满足技术条件。d)
水，电供应均满足安装施工正常使用。e)
地理环境、气候条件均不影响安装7.人正常作业及身体健康。在特殊环境中施工应按有关规定f）
另行计算费用。
7.材料费，规定如下：
a）材料包括直接消耗在安装工作内容中的主要材料、辅助材料和零星材料等：材料消耗量包括直接消耗在安装工作内容中的使用量、摊销量和规定的损耗量。1
NB/T20358.7-—2018
材料损耗包括：从工地仓库、现场集中堆放地点或现场加工地点到安装地点的运输损耗、施工b)
操作损耗、施工现场堆放损耗。心）未注明单价的材料为主要材料，基价中不包括其价格，应根据所列用量按实际价格计算，材料用量很少并对基价影响很小的零星材料合并为其他材料费，以“元”为单位计算列入材料费。
安装工程主要材料消耗率见NB/T20358《核电厂建设T程预算定额》第4部分第10部分各e)
定额。
材料单价按材料库价格计取，材料运杂费、运输损耗费和采保费率合计为2.5%。8.施工机械使用费，规定如下：定额中施工机械使费以机械台班使用量表示。a)
定额中施工机械是按照正常合理的机械配备和施工企业的机械化装备水平综合取定的，实际与定额不符时，除各章节另有说明外，均不作调整。定额子目中仅列出主要设备、机具、仪器、仪表等的消耗量，对用狼少，对基价影响很小的c
零星机械合并为其他机械费，以“元”为单位计算列入机械费。州单位价值在2000元以内，使用年限在两年以内的不构成周定资产的工具，用具不进入定额，在《核电厂建设工程核岛建筑安装工程费用定额》(NB/T20355)中考虑。9．关于水平和垂直运输，规定如下：a）设备：包括自安装现场指定堆放地点运至安装地点的水平和垂卓运输，不包含大型设备的水平和和垂直运输。
材料，成品、半成品：包括自施工单位现场仓库或指定摊放地点运室安装地点的水平和垂直运b)
垂直运输基准面：室内以室内地平面为基准面，室外以安装现场地平面为基准面。10．本部分下列费用按表1中规定的系数计取表1取费系数
脚手架搭拆费
项目名称
核岛机械设备安装工程
核岛管道安装工程
核岛通风空谢工程
核岛电气设备安装工程
核岛自动化控制仪表安装工程
核岛通信设备安装汇.程
核岛喷砂、防腐、保温程
安装与生产同时进行施工降效增加费在有害身体健康环境中施7降效增加费计算基数
定额人工费
定额人工费
定额人工费
定额人工费
定额人工费
定额人工赞
定额人工费
定额人T费
定额人工费
其中人工费
NB/T20358.7—2018
11.工程超高增加费（已考虑了超高因素的定额项目除外）：操作物高度离楼地面5m以上，20m以下的电气安装工程，按超高部分人工费的33%计算。12．高层建筑增加费（指高度在6层或20m以上的工业建筑）按下表计算（其中全部为人工T资）。9层
按人工
费的%
按人工
费的%
（30m）
（120m）
（130m）
（50m）
（140m）
（60m）
(150m）
（70m）
(160m）
13．除各部分、章另有说明外，均不包括下列各项内容：a)
配合关键设备的单机试车费、配合联动试车费。单机功能试验费。
(80m）
（170m）
（90m）
54层以
（180m）
（100m）
(190m）
(110m）
（200m）
单机试车所需要的电、蒸汽、工业水、循环水、除盐水、压缩空气、氮气、润滑油（脂）、物、料等。
设备、材料、成品、半成品的场外运输。超规范增加的人工、材料、机械费用。设备、构件等不符合设计要求的工作。大型机械进出场费、使用及停滞台班费用。工程特殊性所要求的特殊劳动用品费用。i）工程特殊性所要求的特殊保健费用。）工程特殊性所要求的特殊技术措施费用。14.本部分中注有“xX以内”或“xx以下”字样者，均包括\xx”本身：注有\xX以外”或“xx以上\字样者，均不包括“双”本身。15．本部分未尽事宜，详见各部分、章说明。三、本部分说明
：1.本部分适川于压水堆核电厂新建、扩建工程中10KV以下变配电设备安装工程、车间动力电气设备及，电气照明器具、防雷及接地装置、配管配线、电气调整试验等安装工程。2．本部分的工作内容除各章已说明的工序外，还包括：施工技术准备，施工质控文件准备，施工机械准备，标准仪器仪表准备，施工安全防护措施，安装位置的清理，设备材料及工机具的现场搬运，开箱检查，安装，调整试验，收尾，现场清理，配合质量检验，工种之间施工交义配合，临时移动水、电、气源的停歇时间等。
3．本部分不包括以下工作内容：3
NB/T 20358.7—2018
10KV以上及专业专用项民的电气设备安装。b)
电气设备（如电动机等）配合机械设备进行单体试运转和联合试运转工作。4.本部分材料损耗率见表2
表2主要材料损耗率表
电力电缆
控制电缆
材料名称
绝缘导线（包括橡皮、料铅皮、软花）裸软导线（包括铜、铝、钢线、钢芯铝线）硬母线（包括钢、铝、铜、带型、管型、摔型、槽型）拉线材料（包括钢绞线、镀锌铁线）管材、管件（包括无缝、焊接钢管及电线管）板材（包括钢板、镀锌薄钢板）型钢
管体（包拓管箍、护口、锁紧母、皆卡子等）金具（包括耐张、垂、并勾、吊接等线夹及联板）紧固件（包括螺栓、螺丹、热圈、弹簧垫圈）木螺栓、圆钉
绝缘子类
电缆桥架类
低床电瓷制品（包括绝缘子、瓷夹板、瓷管）低压保险器、瓷闸盒、胶盖间
塑料制品（包括塑料槽板、塑料板、塑料管）木杆材料（包括木杆、横担、横木，桩木等）混凝士制品（包括电杆、底盘、卡盘等）石棉水泥板及制品
高强螺栓
铁洗开关
橡皮垫
蒸馏水
损耗率(%)
注1：
器具而预留
绝缘导线，「
电缆、硬册绒和用于母线的课软导线：基损耗率中不包括连接电气设备、的长度，也不包括因各种曲（包括弧度）而增加的长度。这些长度均包括在T程量的基本长度中。
