NB/T 31135-2018
基本信息
标准号： NB/T 31135-2018
中文名称：海上用风力发电设备关键部件环境耐久性评价控制系统
标准类别：能源标准(NB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3961475
相关标签： 海上 风力 发电设备 关键部件 环境 耐久性 评价 控制系统
标准分类号
关联标准
出版信息
相关单位信息
标准简介
NB/T 31135-2018.Environmental durability assessment of key components of offshore wind power generation equipment: Control system.
1范围
NB/T 31135规定了海上用风力发电机组控制系统的海上环境耐久性评价试验项目、试验方法、严酷等级及试验合格判据等相关信息。
NB/T 31135适用于海上用风力发电机组的控制系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2421.1电工电 子产品环境试验概述和指南
GB/T 2423.1- -2008电工 电子产品环境试验第2 部分:试验方法试验A: 低温
GB/T 2423.2- 2008电工 电子产品环境试验第 2部分:试验方法试验B: 高温
GB/T 2423.3- -2016 环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423.4- -2008电工 电子产品环境试验第2 部分:试验方法试验 Db:交变湿热( 12h+12h循环)
GB/T 2423.16-2008电工电子产品环境试验第 2部分:试验方法试验J及导则:长霉
GB/T 2423.18-2012 环境试验 第2部分:试验试验Kb:盐雾交变(氯化钠溶液)
GB/T 2900.53电工术语风力发 电机组
GB/T 3797-2005 电气控制设 备
GB 7251.1-2013 低压成套开关设 备和控制设备第1部分:总则
NB/T 31043-2012 海上风力发电机组主控系统技术规范
NB/T 31094-2016 风力发电设备 海上特殊环境条件与技术要求
1范围
NB/T 31135规定了海上用风力发电机组控制系统的海上环境耐久性评价试验项目、试验方法、严酷等级及试验合格判据等相关信息。
NB/T 31135适用于海上用风力发电机组的控制系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2421.1电工电 子产品环境试验概述和指南
GB/T 2423.1- -2008电工 电子产品环境试验第2 部分:试验方法试验A: 低温
GB/T 2423.2- 2008电工 电子产品环境试验第 2部分:试验方法试验B: 高温
GB/T 2423.3- -2016 环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423.4- -2008电工 电子产品环境试验第2 部分:试验方法试验 Db:交变湿热( 12h+12h循环)
GB/T 2423.16-2008电工电子产品环境试验第 2部分:试验方法试验J及导则:长霉
GB/T 2423.18-2012 环境试验 第2部分:试验试验Kb:盐雾交变(氯化钠溶液)
GB/T 2900.53电工术语风力发 电机组
GB/T 3797-2005 电气控制设 备
GB 7251.1-2013 低压成套开关设 备和控制设备第1部分:总则
NB/T 31043-2012 海上风力发电机组主控系统技术规范
NB/T 31094-2016 风力发电设备 海上特殊环境条件与技术要求
标准图片预览
标准内容

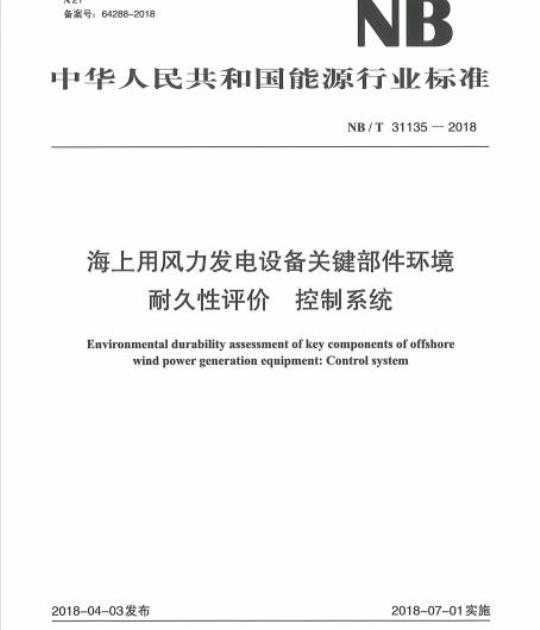

ICS19.020
备案号：64288-2018
中华人民共和国能源行业标准
NB/T31135—2018
海上用风力发电设备关键部件环境耐久性评价控制系统
Environmental durability assessment of key components of offshorewind power generation equipment: Control system2018-04-03发布
国家能源局
2018-07-01实施
规范性引用文件
3术语和定义
技术要求
基本规定
试验方法
检验结果
附录A（资料性附录）
加速因子计算
NB/T31135—2018
NB/T31135—2018
本系列标准包含以下4部分：
一海上用风力发电设备关键部件环境耐久性评价变流器：一海上用风力发电设备关键部件环境耐久性评价发电机；一海上用风力发电设备关键部件环境耐久性评价结构件：海上用风力发电设备关键部件环境耐久性评价控制系统。可以与以下6项风力发电设备标准配合使用：NB/T31060《风力发电设备环境条件》：NB/T31094《风力发电设备海上特殊环境条件与技术要求》：NB/T31119《风力发中设备干热特殊环境条件与技术要求》；—NB/T31120《风力发电设备湿热特殊环境条件与技术要求》；-NB/T31121《风力发电设备寒冷特殊环境条件与技术要求》；GB/T31140《高原用风力发电设备环境技术要求》。本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8）提出。本标准由全国电工电子产品环境条件与环境试验标准化技术委员会（SAC/TC8）、能源行业风电标准化技术委员会风电电器设备分会（NEA/TC1/SC6）归口。本标准主要起草单位：中国电器科学研究院有限公司，本标准参加起草单位：机械工业北京电工技术经济研究所、新疆金风科技股份有限公司、明阳智慧能源集团股份公司、深圳市计量质量检测研究院、中国船级社质量认证公司、南方海上风电联合开发有限公司、深圳市禾望电气股份有限公司、中车株洲电力机车研究所有限公司风电事业部、湘潭电机股份有限公司、湘潭牵引电气设备研究所有限公司、福建省新能海上风电研发中心有限公司、国电南瑞科技股份有限公司、宁波欧知电器科技有限公司。本标准主要起草人：工俊、果岩、邓刚、马学亮、朱建华、隋红霞、朱春生、朱成中、姚辉、梁小波、朱广辉、黄开云、许雪冬、揭敢新、黄祥市、王雪松、邵宜祥、王国福、陈俊生、陈林、柯赐龙、宋晓萍、李素平。
本标准为首次发布。
本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
NB/T31135—2018
控制系统
海上用风力发电设备关键部件环境耐久性评价本标准规定了海上用风力发电机组控制系统的海上环境耐久性评价试验项日、试验方法、严酷等级及试验合格判据等相关信息。
本标准适用于海上用风力发电机红的控制系统2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注口期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件电工电子产品环境试验概述和指南GB/T 2421,1
GB/T2423.12008
GB/T2423.22008
GB/T 2423.32016
GB/T2423.4
循环）
GB/T2423.16
GB/T2423.18
GB/T2900.53
电工电子产品环境试验
电工电子产品环境试验
环境试验
第2部分：
第2部分：试验方法试验A：低温第2部分：试验方法试验B：高温试验方法试验Cab：恒定湿热试验电工电子产品环境试验
第2部分：试验方法试验Db：交变湿热（12h+12h电工电了产品环境试验第2部分：试验方法试验』及导则：长需
环境试验第2部分：试验试验Kb：盐雾交变（氯化钠溶液）电工术语风力发电机组
GB/T3797—2005
GB 7251.1—2013
NB/T31043—2012
NB/T31094—2016
3术语和定义
电气控制设备
低压成套开关设备和控制设备第1部分：总则海上风力发中机组主控系统技术规范风力发中设备海上特殊环境条件与技术要求GB/T2900.53、NB/T310432012、NB/T31094—2016界定的以及下列术语和定义适用于木文件。3.1控制系统controlsystem
接收风力发中机组信息和其工作环境信息，调节风力发电机纽，使其保持在正常服役要求范围的系统。3.2耐久性durability
材料及产品抵抗自身和自然环境双重因素长期破坏作用的能力，即保证其经久耐用的能力。4技术要求
4.1环境条件
4.1.1使用海域划分
根据我国各海域（渤海、黄海、东海和南海）风电场气候特点不同，气候条件参数参考NB/T31094-1
NB/T31135—2018
2016中4.2的规定，定义工作的坏境条件。4.1.2存、运输时的环境温湿度
控制系统在贮存和运输期间，环境的极限温度范围是-40℃~+70℃，相对湿度不大于95%。4.2性能要求
4.2.1结构及外观要求
控制系统中控柜的壳体、表面应无划伤、无变形，满足NB/T31043一2012中4.3.1的规定。4.2.2元器件要求
应保证柜内各个元器件连接的正确，控制器、变压器、开关电源、UPS、接触器、继电器、开关等元器件应在装配前筛选、测试并确认其具备正常功能。满足NB/T31043一2012中4.3.2的规定4.2.3电气连接要求
应保证所有的连接头、端子、导线安装正确，电缆截面积和电缆头的压接、焊接应满足控制柜最大导通电流能力，满足NB/T31043一2012中4.3.3的规定。4.3绝缘要求
4.3.1绝缘电阻
在GB/T2421.1规定的标准大气条件下，控制系统各独立电路与外露的可导电部分之间，以及与各独立电路之间，用直流绝缘电阻表测量其绝缘电阻，应满足表1的要求。表1控制系统绝缘电阻
额定工作电压V
4.3.2介质强度
试验后最低绝缘电阻值
a）冲击耐受电压：控制系统的冲击受电压应符合GB/T3797—2005中4.8.2的规定。b）工频耐受电压：控制系统的工频耐受电压应符合GB/T3797—2005中4.8.3的规定。4.3.3电气间隙及爬电距离
控制系统各带电电路之间以及带电部件、导电部件、接地部件之问的电气问隙和爬电距离应符合GB/T7251.1—2013中表1和表2的规定。5基本规定
海上风力发电设备系统应用环境中，影响控制系统环境耐久性的主要因素包括温度、湿度、盐雾、霉菌等。当控制系统需要进行环境耐久性评价时，试验评价的项口、方法应根据海上工作的特点环境及设计要求确定。
试验在如下大气环境下进行：
a）温度：15℃~35℃：
b）相对湿度：25%~~75%；
c）气压：86kPa～106kPa。
6试验方法
6.1概述
NB/T31135—2018
根据控制系统工作环境条件的环境因素特点，本部分的试验方法包括耐低温试验、耐高温试验、耐湿热试验、耐交变盐雾试验和耐霉菌试验。以下试验项目可以不在同一试样上进行，当同一试样需要依次进行两种及以上的耐久性试验项目时，试验顺序按照以下顺序进行。6.2耐低温试验
6.2.1试验目的
考核控制系统产品在海上风电场海域服役时，在低温环境条件下的工作耐久性。6.2.2试验对象
控制系统电控柜，包含主控系统电控柜、变浆系统电控柜、散热系统控制柜、偏航驱动控制柜、监测柜等所有租关电控柜，不包含柜外传感器。6.2.3试验过程
试验方法按照GB/T2423.1一2008中的“试验Ad”进行。准备好试样，不包装，将试样放入温度为室温的试验箱中，然后将温度调节到表2中规定的工作环境温度。待试样温度稳定后通电运行，验证其低温下启机能力至少3次，输出30%以下额定电应力，并运行在该条件下持续暴露表2对应的时间。试验过程中要进行功能检查，到试验结束后，在正常环境条件下恢复2h，按相关规范要求进行外观、性能和功能检查，按照4.3的要求进行绝缘功能测试。表2低温耐久性试验条件
渤海和黄海
东海和南海
温度（择低原则）
产品最低工作温度或者（-33土3）C产品最低工作温度或者（-3013）℃注：表中的温度应力选择更严醋的低温应力进行试验。6.2.4试验合格判据
a）电控柜低温条件下能正常启机；b）试验期间及试验后产品基本性能、功能正常：c）在正常试验环境条件下恢复2h后，产品应能正常启动运行；d）满足4.3的绝缘要求。
严酷等级
低：500h
高：1000h
电应力
输出30%电应力
NB/T31135—2018
6.3耐高温试验
6.3.1试验目的
考核控制系统产品在海上风电场海域服役时，在高温环境条件下的工作耐久性。6.3.2试验对象
控制系统电控柜，包含主控系统电控柜、变浆系统电控柜、散热系统控制柜、偏航驱动控制柜、监测柜等所有相关电控柜，不包含柜外传感器。6.3.3试验过程
试验方法按照GB/T2423.2一2008中的“试验Bl”进行。准备好试样，不包装，将试样放入温度为室温的试验箱中，然后将温度调节到表3规定的工作环境温度。待试样温度稳定后通电运行，输出100%额定电应力，并运行在该条件下持续暴露表3对应的时间。试验过程中要进行功能检查，到试验结束后在正常试验环境条件下恢复2h，按相关规范要求进行外观、性能和功能检查。表3高温耐久性试验条件
渤海和黄海
东海和南海
温度（择高原则）
产品最高工作温度或者（45土2）℃产品最高工作温度或者（50土2）℃注：表中的温度应力选择更为严骼的高温应力进行试验。6.3.4试验合格判据
a）试验期间及试验后产品基本性能、功能正常；b）产品内部的PCB无烧焦，发黄现象；产品内所有器件无烧焦、发黄现象；c
d）电池无鼓包现象；
塑胶件无不可恢复的变形等：
在正常试验环境条件下恢复2h后，产品应能正常启动运行。f）
6.4耐湿热试验
耐恒定湿热试验
6.4.1.1试验目的
严醋等级
低：500h
高：1000h
考核控制系统产品在海上风电场海域服役时，在高温高湿环境条件下的工作耐久性。6.4.1.2试验对象
电应力
输出100%电应力
控制系统电控柜，包含主控系统电控柜、变桨系统电控柜、散热系统控制柜、偏航驱动控制柜、监测柜等所有相关电控柜，不包含柜外传感器。4
6.4.1.3试验过程
NB/T31135—2018
试验方法按照GB/T2423.3一2016中“试验Cab”进行。准备好试样，不包装，将试样放入温度为室温的试验箱中，然后将温度调节到表4规定的工作环境温度。待温度稳定后，再将湿度升至规定的环境湿度，要避免样品凝露。待试样温湿度平衡后通电运行，输出30%额定电应力，并运行在该条件下持续暴露表4对应的时间。试验过程中要进行功能检查，到试验结束后，在正常试验坏境条件下恢复2h，按相关规范要求进行外观、性能和功能检查，按照4.3的要求进行绝缘功能测试。表4恒定湿热耐久性试验条件
渤海和黄海
东海和南海
温湿度（熟高原则）
产品最高工作温度，（93土3）%或者（93±3）%
（45±2
产品最高工作温度：（93土3）%或者（50±2）
（03+3)
注：表中的温湿度应力选择更严酷的温湿度应力进行试验试验合格判据
试验期间及试验后产品基本性能、功能正常试验过程中没有故障、脱网等异常产品内PCB、器件无腐蚀现象；
严酷等级
低：504h（21d）
高：1344h（56d）
在正常试验环境条件下恢复2h后，产品应能正常启动运行；试验后满足4.3的绝缘要求
耐交变湿热试验
6.4.2.1试验目的
考核控制系统产品在海上风电场海域服役时，在高湿度环境下，试样上产生凝露情况下的工作耐久性。6.4.2.2试验对象
电应力
输出30%电应力
同时有温度循环变化，且通常会在控制系统电控柜，包含主控系统中控柜、变浆系统中控柜、散热系统控制柜、偏航驱动控制柜、监测拒等所有相关电控柜，不包含柜外传感器6.4.2.3试验过程
试验方法按照GB/T2423.4一2008中的“试验Db”进行。准备好试样，不包装，将试样放入温度为室温的试验箱中，然后将湿度在1h内升至不小于95%，按照表5的交变湿热工作耐久性试验条件依据图1进行循环试验。在每个循环的第3h~9h内样品通电运行，输出30%额定电应力，并进行功能检查，其余时间试样下电，到试验结束后，在正常试验环境条件下恢复2h，再按相关规范要求进行外观、性能和功能检查，按照4.3的要求进行绝缘功能测试。5
中国电力出版社宫方微信
电力标准信息微信
为您提供最及时、最准确、最权威的电力标准信息。中华人民共和国
能源行业标准
海上用风力发电设备关键部件环境耐久性评价控制系统
NB/T 31135 2018
中国电力出版社出版、发行
（北京市东城区北京站西街19号10005htp:/cepp.sgcc.cum.cn）北京传奇佳彩数码印刷有限公司印刷*
2019年1月第一版
2019年1月北京第一次印刷bZxz.net
880毫米×1230毫米
16开本0.75印张20千字
印数001—200册
统—书号155198·1071
版权专有
定价11.00元
侵权必究
本书如有印装质量问题，我社营销中心负责退换155198.1071
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
