NB/T 33008.1-2018.Inspection and test specifications for electric vehicle charging equipment
Part 1: Off-board charger.
1范围
NB/T 33008.1规定了电动汽车非车载充电机(以下简称充电机)的检验规则和试验方法。
NB/T 33008.1适用于充电机的型式试验、出厂检验、到货验收。
NB/T 33008.1适用于NB/T 33001-2018 规定的充电机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本( 包括所有的修改单)适用于本文件。
GB/T2421.1-2008 电工电子产 品环境试验概述和指南
GB/T 2423.1-2008电工电子产品环境试验第2 部分:试验方法试验A: 低温
GB/T 2423.2- 2008电工电子产品环境试验第2 部分:试验方法试验B: 高温
GB/T 2423.4-2008电工电子产品环境试验第2 部分:试验方法试验 Db交变湿热( 12h+12h循环)
GB/T2423.17-2008电工电子产品环境试验 第2 部分:试验方法试验Ka: 盐雾
GB/T 2423.55-2006电工电子产品环境试验第2 部分:试验方法试验 Eh:锤击试验
GB/T 4208外壳防护等级 (IP 代码)
GB 4824- 2013 工业、 科学和医疗(ISM) 射频设备骚扰特性限值 和测量方法
GB/T 7251.1-2013 低压成套开关设备和控制设备 第1部分:总则
GB 17625.1电磁兼容限值谐波 电流发射限值( 设备每相输入电流≤16A)
GB/T 17625.2电磁兼容 限值对每相额定 电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制
GB/T 17625.7电磁兼容限值对额定电流≤75A 且有条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制

标准图片预览






标准内容

ICS29.200
N 100201a
备案号:68878~68879-2019
中华人民共和国能源行业标准
NB/T 33008.1~33008.2—2018
代替NB/T33008.1~33008.2—2013电动汽车充电设备检验试验规范Inspection and test specifications for electric vehicle charging equipment2018-12-25发布
国家能源局
2019-05-01实施
电动汽车充电设备检验试验规范NB/T33008.1—2018
(代替NB/T33008.1—2013)
NB/T33008.2—2018
电动汽车充电设备检验试验规范(代替NB/T33008.2—2013)
NB/T33008.1~33008.2
第1部分:非车载充电机
第2部分:交流充电桩
... 35

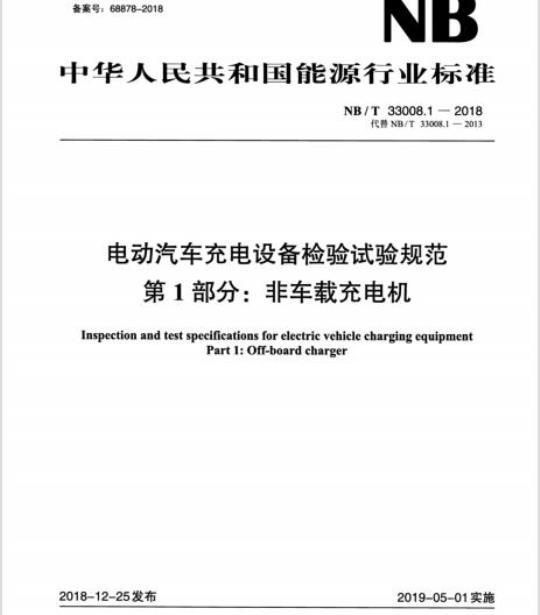

ICS29.200
备案号:68878-2018
中华人民共和国能源行业标准
NB/T 33008.1—2018
代替NB/T33008.1—2013
电动汽车充电设备检验试验规范第1部分:非车载充电机
Inspection and test specifications for electric vehicle charging equipmentPart 1: Off-board charger
2018-12-25发布
国家能源局
2019-05-01实施
NB/T33008.1—2018
前言…
范围·
规范性引用文件
3术语和定义
4检验规则……
5试验方法
附录A(资料性附录)
电池模拟测试装置
NB/T33008《电动汽车充电设备检验试验规范》分为2个部分:第1部分:非车载充电机;
第2部分:交流充电桩。
本部分为NB/T33008的第1部分。本部分按照GB/T1.1一2009给出的规则起草。NB/T33008.1—2018
本部分代替NB/T33008.1一2013《电动汽车充电设备检验试验规范第1部分:非车载充电机》。与NB/T33008.1一2013相比,除编辑性修改外主要技术变化如下:-对“1范围”进行了修改,明确了新标准与NB/T33001一2018《电动汽车非车载传导式充电机技术条件》之间的关系;
一对“4检验规则”“到货验收”和表1进行了修改,更新了试验项目表:一一对“5试验方法”的“一般检查”进行了修改,增加了基本构成检查(见5.2.3)、机械开关设备检查(见5.2.4)、防雷措施检查(见5.2.5)、防盗措施检查(见5.2.6);一对“5试验方法”的“功能试验”进行了修改,增加了绝缘检测功能试验(见5.3.3)、直流输出回路短路检测功能试验(见5.3.4)、车辆插头锁止功能试验(见5.3.5)、预充电功能试验(见5.3.6);
一对“5试验方法”的“安全要求试验”进行了修改,增加了开门保护试验(见5.4.6)、防逆流功能试验(见5.4.10)、接触器粘连试验(见5.4.11);一一对“5试验方法”的“充电输出试验”进行了修改,增加了最大恒功率输出试验(见5.12.2)、功率控制试验(见5.12.3)、电流纹波试验(见5.12.8)、输出电流测量误差试验(见5.12.16)、输出电压测量误差试验(见5.12.17)、测量值更新时间试验(见5.12.18);-对“5试验方法”的“控制导引试验”进行了修改,增加了充电控制状态试验(见5.15.1)、充电连接控制时序试验(见5.15.2)、控制导引电压限值试验(见5.15.3)、通信中断试验(见5.15.4)、保护接地导体连续性试验(见5.15.5)、输出冲击电流试验(见5.15.7)、蓄电池电压与通信报文不符试验(见5.15.8)、蓄电池电压超过充电机范围试验(见5.15.9)、蓄电池二重保护功能试验(见5.15.10)、车辆最高允许充电总电压不匹配试验(见5.15.11)、充电需求大于蓄电池参数试验(见5.15.12);
增加了充电模式和连接方式检查(见5.5)、充电连接装置及电缆检查(见5.6)、电气隔离检查(见5.7)、接地试验(见5.11)、待机功耗试验(见5.13)、防盐雾试验(见5.21)、防锈(防氧化)试验(见5.22),修改了电磁兼容试验(见5.26);增加了“附录A电池模拟测试装置”,给出车辆端电池模拟装置原理图。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国电力企业联合会提出。本部分由能源行业电动汽车充电设施标准化技术委员会(NEA/TC3)归口。本部分主要起草单位:国家电网有限公司、中国电力企业联合会、国网电力科学研究院有限公司本部分参加起草单位:国网电动汽车服务有限公司、中国汽车技术研究中心有限公司、许继集团有限公司、国电南瑞科技股份有限公司、中国电力科学研究院有限公司、国网北京市电力公司、国网江苏省电力有限公司、国网江西省电力有限公司电力科学研究院、深圳奥特迅电力设备股份有限公司、上海电器科学研究院、苏州电器科学研究院、许昌开普检测研究院股份有限公司、普天新能源责任有限公司、3
NB/T33008.1—2018
西安特锐德智能充电科技有限公司、比亚迪汽车工业有限公司本部分主要起草人:谢永胜、朱炯、武斌、施玉祥、周丽波、桑林、马建伟、张萱、李晓强、甘江华、李旭玲、张浩、陈晓楠、董晨、王阳、李瑶虹、裴茂林、龙国标、陈海洋、刘秀兰、陈卓、张元星、王娇娇、陈雪梅、姜宁浩、孙远、虞文惠、盛立健、何雪枫、叶建德、刘华锋、万新航、刘文珍、巨阳、李振、毛志鹏
本部分所代替标准的历次版本发布情况为:-NB/T33008.1—2013。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。
1范围
电动汽车充电设备检验试验规范第1部分:非车载充电机
NB/T33008.1—2018
本部分规定了电动汽车非车载充电机(以下简称充电机)的检验规则和试验方法。本部分适用于充电机的型式试验、出厂检验、到货验收。本部分适用于NB/T33001一2018规定的充电机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2421.1一2008电工电子产品环境试验概述和指南第2部分:试验方法试验A:低温GB/T2423.1一2008电工电子产品环境试验GB/T2423.2一2008电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.4一2008电工电子产品环境试验第2部分:试验方法试验Db交变湿热(12h+12h循环)
电工电子产品环境试验第2部分:试验方法试验Ka:盐雾GB/T2423.17—2008日
GB/T2423.55一2006电工电子产品环境试验第2部分:试验方法试验Eh:锤击试验GB/T4208外壳防护等级(IP代码)GB4824一2013工业、科学和医疗(ISM)射频设备骚扰特性限值和测量方法GB/T7251.1一2013低压成套开关设备和控制设备第1部分:总则GB17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)GB/T17625.2电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T17625.7电磁兼容限值对额定电流≤75A且有条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制GB/T17625.8电磁兼容限值每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T17626.11
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术静电放电抗扰度试验试验和测量技术
射频电磁场辐射抗扰度试验
试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测量技术
浪涌(冲击)抗扰度试验
试验和测量技术具
射频场感应的传导骚扰抗扰度
试验和测量技术工频磁场抗扰度试验电磁兼容
试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验GB/T17626.34电磁兼容
断和电压变化抗扰度试验
GB/T18487.1—2015
主电源每相电流大于16A的设备的电压暂降、短时中试验和测量技术
电动汽车传导充电系统第1部分:通用要求5
NB/T33008.1—2018
GB/T18487.2一2017电动汽车传导充电系统第2部分:非车载传导供电设备电磁兼容要求GB/T20234.1一2015电动汽车传导充电用连接装置第1部分:通用要求GB/T20234.3一2015电动汽车传导充电用连接装置第3部分:直流充电接口GB/T27930一2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议GB/T29317电动汽车充换电设施术语GB/T29318电动汽车非车载充电机电能计量GB/T34657.1一2017电动汽车传导充电互操作性测试规范第1部分:供电设备GB/T34658一2017电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试NB/T33001一2018电动汽车非车载传导式充电机技术条件IEC61851一23电动汽车传导充电系统第23部分:直流电动汽车充电站(第二版,委员会草案CDElectricvehicle conductive chargingsystem-Part23:electricvehicle charging station)3术语和定义
GB/T18487.1—2015、GB/T18487.2—2017、GB/T29317、NB/T33001—2018界定的术语和定义适用于本文件。
4检验规则
4.1检验分类
产品的检验分为型式试验、出厂检验和到货验收三类。4.1.1型式试验
在下列情况下,产品必须进行型式试验:a)新投产的产品(包括转厂生产的产品),应在生产鉴定前进行型式试验;b)当设计变更、工艺或主要元器件改变、影响产品性能时,应在投入生产前进行型式试验;c)停产两年以上的产品,应在再次投入生产前进行型式试验。4.1.2出厂检验
每台产品均应进行出厂检验,经过生产厂家质量检验部门确认后,并具有证明产品合格的证明书方能出厂。
4.1.3到货验收
收货单位宜对收到的产品在使用前进行到货检验,产品验收合格后方能投入使用。具体验收抽样方案由各收货单位自行决定。
4.2试验项目
充电机试验项目如表1所示。
表1充电机试验项目表
一般检查
外观检查
试验项目
型式试验
出厂检验
对应NB/T33001—2018中技术要求序号
标志检查
基本构成检查
试验项目
机械开关设备检查
防雷措施检查
防盗措施检查
功能试验
充电控制功能试验
通信功能试验
绝缘检测功能试验
直流输出回路短路检测功能试验车辆插头锁止功能试验
预充电功能试验
显示功能试验
输入功能试验
计量功能试验
急停功能试验
安全要求试验
输入过压保护试验
输入欠压保护试验
输出过压保护试验
输出短路保护试验
过温保护试验
开门保护试验
启动急停装置试验
输入电流过冲试验
蓄电池反接试验
防逆流功能试验
接触器粘连试验
充电模式和连接方式检查
充电连接装置及电缆检查
电气隔离检查
电击防护试验
直接接触防护试验
动力电源输入失电试验
电气间隙和爬电距离试验
表1 (续)
型式试验
出厂检验
NB/T33008.1—2018
对应NB/T33001—2018中技术要求8.1
7.12、7.18
NB/T33008.1—2018
绝缘性能试验
绝缘电阻试验wwW.bzxz.Net
介电强度试验
冲击耐压试验
接地试验
充电输出试验
试验项目
最大恒功率输出试验
功率控制试验
低压辅助电源试验
稳流精度试验
稳压精度试验
电压纹波因数试验
电流纹波试验
输出电流设定误差试验
输出电压设定误差试验
限压特性试验
限流特性试验
输出电流响应时间试验
输出电流停止速率试验
启动输出过冲试验
输出电流测量误差试验
输出电压测量误差试验
测量值更新时间试验
效率试验
功率因数试验
待机功耗试验
协议一致性试验
控制导引试验
充电控制状态试验
充电连接控制时序试验
控制导引电压限值试验
通信中断试验
保护接地连续性试验
连接检测信号断开试验
输出冲击电流试验
表1(续)
型式试验
出厂检验
对应NB/T33001—2018中技术要求7.6.1
7.13、7.14
试验项目
蓄电池电压与通信报文不符试验蓄电池电压超过充电机范围试验蓄电池二重保护功能试验
车辆最高允许充电总电压不匹配试验充电需求大于蓄电池参数试验
噪声试验
内部温升试验
允许温度试验
机械强度试验
防护等级试验
防止固体异物进入试验
防止水进入试验
防盐雾试验
防锈(防氧化)试验
低温试验
高温试验
交变湿热试验
电磁兼容试验
抗扰度试验
发射试验
表1(续)
型式试验
注:“/”必检项目;“/*”表示选检项目;“一”表示不测项目。4.3合格判定
出厂检验
NB/T33008.1—2018
对应NB/T33001—2018中技术要求6.10.9
型式试验和出厂检验的试验项目按照表1规定进行。被测产品对应检验类别的所有试验项目都符合要求后,才能判定此类别合格,否则判定为不合格。5
试验方法
试验条件
试验系统
充电机试验系统主要包括三相可调电源、车辆插座、车辆电池管理系统模拟软件、车辆控制模拟电交流电压和电流测量仪器、直流电压和电流测量仪器以及电池模拟装置等,可配置上级监控系统或路、
运营管理系统、主控机等,如图1所示。该试验系统适用于5.3(5.3.9除外)、5.4、5.8.2、5.12、5.14、5.15、5.16、5.17、5.18、5.23、5.24、5.25、5.26试验项目,其他测试项目的试验系统和测试用仪器详见具体章节要求。除另有规定,所有输出测试点均在车辆接口位置测试。9
