NB/T 35117-2018
基本信息
标准号： NB/T 35117-2018
中文名称：水电工程钻孔振荡式渗透试验规程
标准类别：能源标准(NB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：23620694
标准分类号
关联标准
出版信息
相关单位信息
标准简介
NB/T 35117-2018.Specification for Slug Test in Borehole of Hydropower Projects.
1总则
1.0.1为统一水电工程钻孔振荡式渗透试验内容，提高试验成果质量，制定本规程。
1.0.2 NB/T 35117适用于水电工程钻孔振荡式渗透试验。
1.0.3水电工程钻孔振荡式渗透试验，除应符合本规程外，尚应符合国家现行有关标准的规定。
2. 术语和符号
2.1术语
2.1.1钻孔振 荡式渗透试验slug test in borehole通过振荡器、气压、注水或抽水等水头激发方式引起钻孔内
水位瞬时变化，量测钻孔水位随时间的变化规律确定含水层水文地质参数的一-种方法。
2.1.2完整井fully penetrating well
贯穿整个含水层，在全部含水层厚度上都安装有过滤器，并能全面进水。
2.1.3非完整井partial penetrating well
没有贯穿整个含水层，只有孔底和含水层的部分厚度上能进水。
2.1.4振荡器oscillator
使得水头产生瞬时变化的固体器件。
2.1.5 激发水头stimulate water head
通过不同的激发方式引起钻孔内水位瞬时变化的最大水头值。
2.1.6弹性贮水系数storativity coefficient
表示在面积为1个单位、厚度为含水层全厚度的含水层柱体中，当水头改变一个单位时弹性贮存或释放的水量。
2.1.7导水系数transmissibility coefficient
表示水力坡度等于1时，通过整个含水层厚度上的单宽流量，是含水层全部厚度导水能力的一个参数。
1总则
1.0.1为统一水电工程钻孔振荡式渗透试验内容，提高试验成果质量，制定本规程。
1.0.2 NB/T 35117适用于水电工程钻孔振荡式渗透试验。
1.0.3水电工程钻孔振荡式渗透试验，除应符合本规程外，尚应符合国家现行有关标准的规定。
2. 术语和符号
2.1术语
2.1.1钻孔振 荡式渗透试验slug test in borehole通过振荡器、气压、注水或抽水等水头激发方式引起钻孔内
水位瞬时变化，量测钻孔水位随时间的变化规律确定含水层水文地质参数的一-种方法。
2.1.2完整井fully penetrating well
贯穿整个含水层，在全部含水层厚度上都安装有过滤器，并能全面进水。
2.1.3非完整井partial penetrating well
没有贯穿整个含水层，只有孔底和含水层的部分厚度上能进水。
2.1.4振荡器oscillator
使得水头产生瞬时变化的固体器件。
2.1.5 激发水头stimulate water head
通过不同的激发方式引起钻孔内水位瞬时变化的最大水头值。
2.1.6弹性贮水系数storativity coefficient
表示在面积为1个单位、厚度为含水层全厚度的含水层柱体中，当水头改变一个单位时弹性贮存或释放的水量。
2.1.7导水系数transmissibility coefficient
表示水力坡度等于1时，通过整个含水层厚度上的单宽流量，是含水层全部厚度导水能力的一个参数。
标准图片预览
标准内容

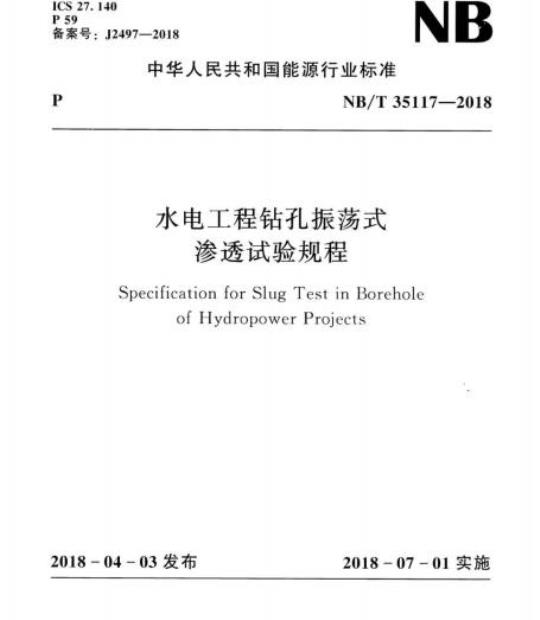

ICS27.140
备案号：J2497—2018
中华人民共和国能源行业标准
NB/T35117—2018
水电工程钻孔振荡式
渗透试验规程
Specification for Slug Test in BoreholeofHydropowerProjects
2018-04-03发布
国家能源局
2018-07-01实施
中华人民共和国能源行业标准
水电工程钻孔振荡式
渗透试验规程
Specification for Slug Test in BoreholeofHydropowerProjects
NB/T35117—2018
主编部门：水电水利规划设计总院批准部门：国家能源局
施行日期：2018年7月1日
2018北京
国家能源局
第4号
2018年
NB/T35117-2018
依据《国家能源局关于印发《能源领域行业标准化管理办法（试行）及实施细则的通知》（国能局科技【2009]52号）有关规定，经审查，国家能源局批准《风力发电机组振动状态评价导则》等168项行业标准，其中能源标准（NB)56项、电力标准（DL)112项，现予以发布。
附件：行业标准目录
国家能源局
2018年4月3日
NB/T35117-—2018
附件：
标准编号
35117-2018
行业标准目录
标准名称
水电工程钻孔
振荡式渗透
试验规程
代替标准采标号
批准日期
实施日期
2018-04-032018-07-01
NB/T35117-2018
根据《国家能源局关于下达2014年第二批能源领域行业标准制（修）订计划的通知》（国能科技【201512号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程的主要技术内容是：基本规定、试验设备、现场试验、试验资料整编。
本规程由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理，由能源行业水电勘测设计标准化技术委员会负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号：邮编：100120）。
本规程主编单位：中国电建集团成都勘测设计研究院有限公司本规程参编单位：河海大学
中国地质大学（武汉）
本规程主要起草人员：张世殊Www.bzxZ.net
徐海洋
赵燕容
冯建明
杜文树
本规程主要审查人员：杨建
宫海灵
李树武
肖万春
周志芳
陈卫东
何立新
靳孟贵
胡金山
王雪梅
王文远
赵振庆
周彩贵
张国富
李在胜
彭仕雄
冉从彦
崔中涛
马金根
张廷柱
姚林林
石定国
张安川
朴苓革
李文纲
单治钢
胡积松
李开德
米应中
周光辉
王良太
NB/T35117—2018
术语和符号
2.1术语
基本规定
试验设备
现场试验
现场准备
仪器设备安装
试验操作
试验资料整编
渗透性参数计算
成果整理编制
附录A
附录B
振荡式渗透试验的记录表格
振荡式渗透试验的参数计算
本规程用词说明
引用标准名录
附·条文说明··
GeneralProvisions
TermsandSymbols
2.2Symbols
BasicRequirements
Test Equipment
FieldExperiment
5.1 Field Preparation
Contents
5.2 Instrument and Equipment Installation5.3TestOperation
6TestDataCompilation
6.1Calculation of PermeabilityParameters6.2AchievementArrangement and CompilationNB/T35117—2018
AppendixATheRecordFormofSlugTestAppendixBTheParameterCalculation of SlugTestExplanation of Wording in This SpecificationList of Quoted Standards
Addition:Explanationof Provisions9
NB/T35117-2018
1.0.1为统一水电工程钻孔振荡式渗透试验内容，提高试验成果质量，制定本规程。
1.0.2本规程适用于水电工程钻孔振荡式渗透试验1.0.3水电工程钻孔振荡式渗透试验，除应符合本规程外，尚应符合国家现行有关标准的规定。1
NB/T35117—2018
2术语和符号
2.1术语
2.1.1钻孔振荡式渗透试验slugtestinborehole通过振荡器、气压、注水或抽水等水头激发方式引起钻孔内水位瞬时变化，量测钻孔水位随时间的变化规律确定含水层水文地质参数的一种方法。
2.1.2完整井fullypenetratingwell贯穿整个含水层，在全部含水层厚度上都安装有过滤器，并能全面进水。
2.1.3非完整井partialpenetratingwell没有贯穿整个含水层，只有孔底和含水层的部分厚度上能进水。
2.1.4振荡器oscillator
使得水头产生瞬时变化的固体器件2.1.5激发水头stimulatewaterhead通过不同的激发方式引起钻孔内水位瞬时变化的最大水头值。
2.1.6弹性贮水系数storativitycoefficient表示在面积为1个单位，厚度为含水层全厚度的含水层柱体中，当水头改变一个单位时弹性贮存或释放的水量。2.1.7导水系数transmissibilitycoefficient表示水力坡度等于1时，通过整个含水层厚度上的单宽流量，是含水层全部厚度导水能力的一个参数。2.1.8渗透系数permeabilitycoefficient表征含水层透水能力的参数，指当水力坡度为1时地下水在2
介质中的渗流速度。
6含水层厚度：
2.2符号
初始水位距潜水含水层底板距离；渗透系数；
有效静态水柱长度；
初始水位距钻孔孔底距离；
钻孔水位升降段的套管半径；
过滤器半径；
NB/T35117—2018
选取匹配点对应的标准曲线无量纲时间；导水系数；
瞬时抽（注）水后，t时刻钻孔中水位；瞬时抽（注）水后，即刻的钻孔中水位；无量纲的水位变化量；
无量纲储水系数；
无量纲惯性参数；
阻尼系数。
NB/T35117—2018
3基本规定
3.0.1钻孔振荡式渗透试验宜用于地下水位以下的强～微透水性岩土体。
3.0.2钻孔振荡式渗透试验前，应根据试验地段的地质结构和水文地质条件，进行钻孔的振荡式渗透试验设计，明确试段选择和要求、钻孔水头变化激发方式。3.0.3钻孔振荡式渗透试验水头变化激发方式可分为振荡器式，气压式、注水式或抽水式，激发方式的选择宜符合下列规定：1强透水性岩土体宜使用气压式。2地下水位埋深较浅的中～微透水性岩土体宜使用振荡器式、注水式或抽水式。
3地下水位埋深较深的中～微透水性岩土体宜使用注水式。3.0.4试验孔应采用清水钻进造孔，并应符合现行行业标准《水电工程钻探规程》NB/T35115的有关规定。3.0.5对垂直方向透水性变化较大的含水层，应分段进行试验。每个试段的长度不宜小于0.5m。3.0.6对于非完整井，试验段应与滤管设置的位置相对应。试验孔的结构在垂向上可变径，试验段不应跨变径段。3.0.7试验激发水头宜控制在0.5m～2.0m。测量精度应控制在最大水位变化量的1%以内。试验过程中不应将水位降到钻孔试验段过滤器上端以下。
3.0.8使用振荡器式、注水式或抽水式激发时，整个激发过程时间应控制在5s以内。
4试验设备
NB/T35117—2018
试验测试系统应由水头激发系统、传感器系统和数据采集系统组成。
4.0.2水头激发系统应符合下列规定：1
接头。
注水或抽水式水头激发应配备一台水泵。气压式水头激发设备应包括空气压缩机和孔口密闭转换3
振荡器式水头激发设备的直径应小于钻孔直径。4.0.3
传感器系统应由压力传感器、温度传感器和数据处理传输模块组成，并应符合下列规定：1压力传感器量程范围为0m～10m水柱，量测精度为lmm。
2温度传感器测温范围为一55℃～125℃，量测精度为0.5℃。
4.0.4数据采集系统应具备存储、传输和显示功能。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
