NB/T 42057-2015.Low-voltage static var generator.
1范围
NB/T 42057规定了低压静止无功发生器的相关术语和定义、型号命名与产品分类、使用条件、基本电路及构成、技术要求、试验方法、检验规则以及标志、铭牌、包装、运输与贮存等要求。
NB/T 42057适用于标称电压1000V (1140V)及以下、频率50Hz的交流电力系统中、用于改善电力功率因数及电能质量的低压静止无功发生器(以下简称发生器，也称低压静止同步补偿装置)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 1094.1电力变压器 第1部分:总则(GB 1094.1- -2013，IEC 60076-1: 2011， MOD)
GB/T 1094.6电力变压器第6 部分:电抗器(GB/T 1094.6- 2011， IEC 60076-6: 2007， MOD)
GB 1207电磁式电压互感器 (GB 1207- 2006， IEC 60044-2: 2003， MOD)
GB 1208电流互感器 (GB 1208- 2006， IEC 60044-1: 2003， MOD)
GB2894安全标志及其使用导则
GB/T 4025人 机界面标志标识的基本和安全规则指示 器和操作器件的编码规则(GB/T 4025-2010，IEC 60073: 2002， IDT)
GB 4208外壳防护等级 (IP 代码) (GB 4208- 2008， IEC 60529: 2001, IDT)
GB 4824 工业、科学和医疗(ISM) 射频设备骚扰特性限值和测量方法(GB 4824- 2013，IEC/CISPR 11: 2010，IDT)
GB 7251.1低压成套开关设备 和控制设备第1部分:总则(GB 7251.1- 2013，IEC 61439-1:2011，IDT)

ICS29.240.99
备案号：50751-2015
中华人民共和国肥际行业你庄
NB/T42057-2015
Low-voltage static vargenerator2015-07-01发布
2015-12-01实施
1范围
2规范性引用文件
3术语和定义
4型号命名与产品分类..
型号命名：
4.2产品分类
5使用条件
正常使用环境条件
电网连接点电气条件·
5.3特殊使用条件
6基本电路及构成
6.1基本电路·
组成设备技术要求
7技术要求
外观与结构
元器件及辅件的选择与安装
安全与防护
电气间隙与爬电距离
装置的绝缘水平
保护及告警功能
运行模式要求·
运行性能要求
电磁兼容性能
8.1试验条件
8.2试验项目
9检验规则
检验项目
例行试验
型式试验
现场试验
10标志、铭牌
10.2铭牌
11包装、运输与贮存
NB/T42057—2015
NB/T42057—2015
11.3贴存***
11.4随发生器供应的文件.
11.5随发生器提供的配套件：
附录A（资料性附录）
发生器工作原理
附录B（资料性附录）
发生器元件参数选择
NB/T42057—2015
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。本标准由中国电器工业协会提出。本标准由能源行业无功补偿和谐波治理装置标准化技术委员会（NEA/TC9）归口。本标准起草单位：西安高压电器研究院有限责任公司、西安理工大学、国网绍兴供电公司、西安交通大学、荣信电力电子股份有限公司、天津市津开电气有限公司、深圳市三和电力科技有限公司、思源清能电气电子有限公司、河北旭辉电气股份有限公司，西安西电电力系统有限公司、上海永锦电气集团有限公司、宁波新容电器科技有限公司、深圳市力量科技有限公司、合肥华威自动化有限公司、杭州银湖电气设备有限公司、辽宁电能发展股份有限公司、南京南瑞继保电气有限公司、浙江桂容谐平科技有限责任公司、北京赤那思电技术有限公司、珠海万力达电气自动化有限公司、北京朗晟开关设备有限公司、江苏华冠电器集团有限公司、深圳奥特迅电力设备股份有限公司、安徽省电力科学研究院。本标准主要起草人：雷颖、杨晓辉、同向前、陈晓宇、王跃、张凡勇、高屹、田恩文、元复兴、许钒，赵永涛、朱静、牛师、刘菁，张颜珠，吕韬，季建晖，李瑞桂、孙伟、赵福庆，吕红奋、李俊、江钧祥、俞立天、全凤歧、方太勋、梁晨、贾保军、吴小丹、饶崇林、郭秀霞、唐锋、张秀娟、王肿、戴先兵、王大太、刘俊峰、许崇福、毕兰星、李鹤、彭杨涵、陶梅。I

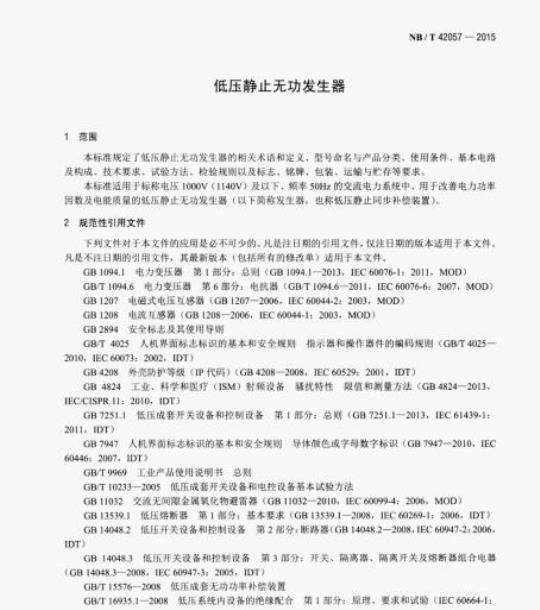

1范围
低压静正无功发生器
NB/T42057—2015Www.bzxZ.net
本标准规定了低压静止无功发生器的相关术语和定义、型号命名与产品分类、使用条件、基本电路及构成、技术要求、试验方法、检验规则以及标志、铭牌、包装、运输与贮存等要求。本标准适用于标称电压1000V（1140V）及以下、频率50Hz的交流电力系统中、用于改善电力功率因数及电能质量的低压静止无功发生器（以下简称发生器，也称低压静止同步补偿装置）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1094.1电力变压器第1部分：总则（GB1094.1—2013，IEC60076-1：2011，MOD）GB/T1094.6电力变压器第6部分：电抗器（GB/T1094.6—2011，IEC60076-6：2007，MOD）GB1207电磁式电压互感器（GB1207-2006，IEC60044-2：2003，MOD）GB1208电流互感器（GB1208-2006，IEC60044-1：2003，MOD）GB2894安全标志及其使用导则
GB/T4025人机界面标志标识的基本和安全规则指示器和操作器件的编码规则（GB/T40252010,IEC60073:2002，IDT)
GB4208外壳防护等级（IP代码）（GB4208—2008，IEC60529：2001，IDT）GB4824工业、科学和医疗（ISM）射频设备骚扰特性限值和测量方法（GB4824一2013，IEC/CISPR11:2010，IDT)
低压成套开关设备和控制设备第1部分：总则（GB7251.1一2013，IEC61439-1：GB7251.1
2011，IDT)
人机界面标志标识的基本和安全规则导体颜色或字母数字标识（GB7947—2010，IECGB7947
60446：2007，IDT)
GB/T9969
工业产品使用说明书总则
GB/T10233一2005低压成套开关设备和电控设备基本试验方法GB11032
交流无间隙金属氧化物避雷器（GB11032—2010，IEC60099-4：2006，MOD）GB13539.1
低压熔断器第1部分：基本要求（GB13539.12008，IEC60269-1：2006，IDTGB14048.2低压开关设备和控制设备第2部分：断路器（GB14048.2一2008，IEC60947-2：2006IDT)
GB14048.3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器（GB14048.3—2008，IEC60947-3：2005，IDT）GB/T15576—2008低压成套无功功率补偿装置GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：2007，IDT)
GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，IDT)
GB/T17626.3一2006电磁兼容试验和测量技术射频磁场辐射抗扰度试验（IEC61000-4-3：I
NB/T42057—2015
2002，IDT)
GB/T17626.4—2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-4-4：2004，IDT)
GB/T17626.5—2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：2005，IDT)
GB/T20641一2014低压成套开关设备和控制设备空壳体的一般要求（IEC62208：2011，IDT）DL/T1193-—2012柔性输电术语
JB/T11067低压有源电力滤波装置IEC61000-4-18：2006电磁兼容试验和测量技术阻尼振荡波抗扰度试验［Electromagneticcompatibility (EMC) -Part 4-18: Testing and measurement techniques-Damped oscillatory wave immunity test]3术语和定义
下列术语和定义适用于本标准。3.1
静止无功发生器staticvargenerator：SVG静止同步补偿器staticsynchronouscompensator；STATCOM种由并联接入系统的电压源换流器构成，其输出的容性或感性无功电流连续可调且在可运行系统电压范围内与系统电压无关的无功功率补偿装置。当用于配电系统中时，又称为配电静止同步补偿器D-STATCOM
[DL/T1193—2012，定义4.1.2]
电压源换流器voltagesourceconverter：VSC由可关断器件实现换流功能，直流侧储能元件为电容器的换流器。[DL/T1193—2012，定义3.3.8]
闭锁blocking
通过停发可控阀或换流器的控制脉冲阻止其继续开通的操作。[DL/T1193—2012，定义3.4.15]3.4
解锁deblocking
通过解除可控阀或换流器的闭锁，充许其开通的操作。［[DL/T1193—2012，定义3.4.16］3.5
interfacetransformen
连接变压器
与换流器及交流系统相连接，实现换流器与电网电压适配及功率交换的变压器。3.6
连接电抗器interfacereactor
与换流器及交流系统相连接，实现换流器输出电流滤波以及与电网功率交换的电抗器。3.7
额定电压ratedvoltage
静止无功发生器允许接入的电网目标点的标称电压有效值。2
量rated capacity
额定容量
NB/T42057—2015
静止无功发生器能保持长期连续运行的最大输出感性或容性无功功率的统称，一般二者相等。额定电流
rated current
静止无功发生器在额定电压和额定频率下输出额定容量时，其输出的电流有效值。3.10
连接电抗百分比
reactancepercentage
以换流器额定参数为基准的电抗标么值的百分数，见式（1)：K=
国control range
控制范围
在静止无功发生器与交流系统的连接点处由发生器提供的可控输出电气量的最大变化范围。注：改写DL/T1193—2012，定义3.5.2。3.12
阶跃响应时间stepresponsetime(1)
当输入阶跃控制信号后，静止无功发生器输出电气量从0目标值达到90%目标值所用的时间，且期间没有产生过冲。见图1。
注：改写DL/T1193—2012，定义3.5.143.13
稳定时间
settlingtime
当输入阶跃控制信号后，静止无功发生器输出电气量达到并稳定在目标值土5%范围内所用的时间。见图1。
注：改写DL/T1193-2012，定义3.5.155%
控制目
恒无功控制constantreactivepowercontrol使静止无功发生器运行在给定无功功率状态的控制模式。3.15
voltagecontrol
电压控制
使目标点电压维持在允许偏差范围内的控制模式。义
NB/T42057-2015
无功功率补偿控制reactivepowercompensationcontrol使目标点无功功率维持不超过设定水平的控制模式3.17
功率因数补偿控制powerfactorcompensationcontrol使目标点功率因数维持不低于设定水平的控制模式。3.18
谐波补偿控制harmoniccompensationcontrol使目标点谐波电流含量维持不超过设定水平的控制模式。3.19
unbalancecompensationcontrol不平衡补偿控制
使目标点电压或电流不平衡度维持不超过设定水平的控制模式。4型号命名一厂品力失
4.1型号命名
发生器的型号由类别代号、设计序号、额定容量、额定电压、特征代码共五部分组成。其具体命名方法如图2所
特征代码
额定电压
额定容量
设计序号
类别代号
图2发生器型号命名方法
类别代号用三个字母SVG组成，表示为低压静止无功发生器。设计序号由2位数字代码组成，由标准归口单位统一发布。额定容量以kvar为单位。
额定电压以V为单位。
特征代码由三个字母组成，表示发生器的有关特征表1发生器的
第一个字母
三相三线
三柏四线
E代码
第三个字母
对于户外使用的发生器，可在全型号最后加特征代码“W\：对于户内发生器，特征代码“N”可省略。
4.2产品分类
4.2.1按使用场所分类
按使用场所分，可分为户内型和户外型。4.2.2按电气接线方式分类
按电气接线方式分，可分为单相、三相三线和三相四线型。4
4.2.3按额定电压分类
按额定电压分，可分为220、380、660、1000、1140V。特殊要求由制造方和购货方协商确定。4.2.4按额定容量分类
NB/T42057—2015
按额定容量分，可分为30、50、100、150、200、300、400、500、600、750、1000kvar。特殊要求由制造方和购货方协商确定。4.2.5按冷却方式分类
按冷却方式分，可分为自冷、风冷和水冷型5使用条件
5.1正常使用环境条件
5.1.1周围空气温度
5.1.1.1户内的周围空气温度
周围空气温度不应超过+40℃，且在24h内其平均温度不超过+35℃。a)
周围空气温度的下限为-5℃。
5.1.1.2户外的周围空气温度
周围空气温度不应超过+40℃，而且在24h内其平均温度不超过+35℃。a
b）周围空气温度的下限为-25℃。5.1.2相对湿度
相对湿度5%～95%时，发生器内部既不应凝露，也不应结冰。5.1.3
3污移度
发生器在不超过污移度为C级的环境中使用。5.1.4海拨
发生器的正常使用环境海拔应为2000m及以下。5.1.5抗震水平
a）水平加速度：0.2g。
b）垂直加速度：0.1g。
5.1.6安装场所条件
安装场所条件包括：
安装场所应无剧烈机械振动和冲击，应无引起火灾、爆炸危险的介质，应无腐蚀、破坏绝缘的a)
气体及导电介质，应无有害气体及蒸汽，不允许有严重的霉菌存在，安装倾斜度不大于5°，发生器不应暴露在强电场和强磁场中。应保证安全、利于通风散热、便于运行巡视和维护检修，并应设置相应消防设施及消防通道。b）
安装场所宜根据电气设备的要求设置采暖和空调系统。d）安装场所进风口、排风口应有防雨雪和小动物进入的设施，应有防御风、沙和粉尘的设施。5.2电网连接点电气条件
发生器设计和制造前应尽可能了解连接点的下述系统电气条件，使其如下性能指标达到设计水平：a）发生器连接点的标称电压及变化范围。电网过电压保护水平。
连接点系统背景电能质量水平，包括电压变化范围（曲线）、谐波电压、谐波电流、电压波动c
和闪变，三相电压不平衡度等
连接点系统的短路水平，包括最大和最小方式下的三相、单相短路电流（或短路容量）。d)
e）系统中性点接地方式。
NB/T42057—2015
f）电气主接线和主电气设备参数以及运行方式、相关的无功补偿装置及参数。g）相关继电保护配置、保护定值以及故障清除时间。h）电网连接点短路容量宜大于10倍连接点上所有SVG等各种补偿装置容量之和。5.3特殊使用条件
如在不符合本标准5.1和5.2的特殊条件下使用时，制造方与购货方之间应签订专门的协议。6基本电路及构成
6.1基本电路
发生器主要由并网开关（断路器）、连接变压器（可选）、连接电抗器、电压源换流器、进线避雷器、冷却系统、控制与监测系统及其他设备组成。基本电路图见图3。注：当采用高阻抗连接变压器取代连接电抗器时，图中连接电抗器示意为连接变压器等效电抗。图3发生器的基本电路图
发生器工作原理参见附录A，发生器元件参数选择参见附录B。6.2组成设备技术要求
6.2.1并网开关（断路器）
并网开关（断路器）技术要求包括：a）应具有投切发生器最大输出电流和开断短路电流的能力。b）应满足GB14048.2的要求。
6.2.2连接变压器（可选）
连接变压器技术要求包括：
a）连接变压器绝缘水平应与接入处电网绝缘水平一致。b
连接变压器铁芯磁通密度设计时应充分考虑发生器在最高电压、最大容性无功注入时对变压器c）在各种正常运行条件下，连接变压器应能耐受发生器产生的谐波电压及谐波电流。d）应满足GB1094.1的要求。
6.2.3连接电抗器
连接电抗器技术要求包括：
a）绝缘水平应符合GB/T16935.1一2008的规定。装设在严寒、高海拔、温热带等地区和污移、易燃、易爆等环境中的电抗器，应满足相应的特殊要求。b）在各种正常运行条件下，连接电抗器应能耐受发生器产生的谐波电压及谐波电流。c）应满足GB/T1094.6的要求。
6.2.4电压源换流器
换流器应根据系统运行条件及性能要求设计，包括：a）换流器应能承受系统故障和开关操作引起的过电压和过电流冲击。6
NB/T42057—2015
b）换流器设计时应充分考虑减小电力电子器件分布参数可能产生的不利影响，并应考虑合适的裕度。
换流器应具备防止误触发或耐受误触发的能力。c
d）在换流器内部出现直流过电压、欠电压和电力电子元件过热、过流等故障时，保护电路应可靠动作。
e）换流器的结构设计应做到便于购货方对换流器日常维护、故障处理及部件更换。f）应充分考虑换流器内部绝缘问题。6.2.5进线避雷器
进线避雷器技术要求包括：
a）进线避雷器宜选用无间隙金属氧化物避雷器。b）额定电压应为正常运行线电压的上限并考虑系统单相接地引起的工频电压升高，并留有一定裕度。
c）应校验避雷器的通流容量以确保运行安全。d）应满足GB11032的要求。
6.2.6冷却系统
冷却系统分为自冷、风冷和水冷三种形式，冷却系统应具备足够的散热能力，并根据需要提供热交换设备。
6.2.7控制及监测系统
控制及监测系统技术要求包括：a）控制功能可包括如下选项：
1）改善功率因数。
2）改善电能质量（如补偿谐波电流、补偿三相不平衡电流等）。3）其他功能。
监控系统应具备故障保护功能。b)
监控系统需具备人工紧急停机功能。监控系统应具备就地操作的人机界面，宜具备通信接口和协议以实现远程监测和控制。d
监控系统至少应在就地监控界面完成以下操作：开关的分合操作、发生器启停、告警复归。具备完善的自检功能，并应根据故障类型进行闭锁脉冲或跳闸。应设计闭锁重启功能，如果由于系统原因造成SVG闭锁，待系统恢复后能自动解锁重启h)
对于多套发生器并联运行的情况，应充分考虑各套之间协调，配合控制。监控系统应显示充分的信息，以便于运行维护人员设置控制参数、监视设备运行状况、判断故障原因，监控系统宜具备如下功能：1）控制模式、参数设置和保护定值设置功能。2）系统运行参数和发生器工作状态监视功能。3）事件记录和显示查询功能。
j）发生器应具备必要的逻辑互锁功能，以防止误操作。6.2.8其他设备要求
其他设备（如隔离开关、熔断器、电流互感器、电压互感器等）依照相应国家标准要求，例如：a）隔离开关依照GB14048.3。
b）熔断器依照GB13539.1。
电流互感器依照GB1208
d）电压互感器依照GB1207。
NB/T42057—2015
7技术安求
7.1外观与结构
外观与结构的技术要求如下：
a）发生器的外壳应符合GB/T20641一2014的要求。发生器应由能承受一定的机械、电气和热应力的材料构成，应有足够的承重能力和机械强度，应能承受元件安装或短路时可能产生的电动力和热应力。同时不因发生器的吊装、运输等情况影响发生器的性能，在正常使用条件下应能承受可能遇到的潮湿影响。
发生器壳体外表面，一般应喷涂无眩目反光的覆盖层，表面不应有起泡、裂纹或流痕等缺陷。b）
发生器的门应能在不小于90°的角度内灵活启闭，c）
发生器的焊接件应焊接牢固，焊缝应均匀美观，无焊穿、裂纹、咬边、残渣、气孔等现象。d
发生器的所有金属件表面不应有锈蚀及其他机械损伤，并应有可靠的防腐蚀层。需手动操作的器件应操作灵活，无卡滞或操作力过大现象。铭牌参数标志清晰，数据正确。g）
7.2元器件及辅件的选择与安装
元器件及辅件的选择与安装技术要求如下：发生器内安装的所有独立的电器元件及辅件应符合本标准6.2和元器件相关标准要求，并按照a)
制造厂的说明书进行安装
电器元件的布置应整齐、端正，便于安装、接线、维修和更换。b）
与外部连线的接线座应固定在发生器安装基准面上方至少0.2m高度处。仪表的安装高度一般不宜高出发生器安装基准面2m。操作器件（如手柄、按钮等）的安装高度，其中心线不宜高于发生器安装基准面的2m。紧急操作器件宜安装在距发生器安装基准面的0.8m~1.6m范围内。d
发生器中所选用的指示灯和按钮的颜色应符合GB/T4025的规定。母线的相序排列从发生器正面观察，相序标识与排列一般应符合表2的规定。e)
表2相序标识与排列
中性线
L1或黄色
L2或绿色
L3或红色
垂直排列
母线及绝缘导线的颜色应符合GB7947的规定。f)
水平排列
前后排列
主电路母线的长期允许电流应不小于1.5倍额定电流：母线的连接应牢固，不应自由晃动，布线应整齐、美观：母线的额定电压不得低于相应电路的额定工作电压。辅助电路导线应为截面积不小于1.0mm2的铜芯多股绝缘导线，电流测量回路的导线截面积应不小于2.5mm2。发生器内的母线及绝缘导线应具有与额定工作电压相适应的绝缘水平。h）
绝缘导线采用冷压接端头连接。j）母线的材料、连接和布置方式以及绝缘支撑件应具有承受发生器内部短路时可能产生的电动力和热应力的能力。
7.3安全与防护
7.3.1防护等级
根据GB4208的要求，户内发生器外壳的防护等级应不低于IP20，户外发生器外壳的防护等级应不8
