HJ 2023-2012
基本信息
标准号： HJ 2023-2012
中文名称：厌氧颗粒污泥膨胀床反应器废水处理工程技术规范
标准类别：环境保护行业标准(HJ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：291849
相关标签： 厌氧 颗粒 污泥 膨胀 反应器 废水处理 工程 技术规范
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HJ 2023-2012.Technical specifications of expanded granular sludge bed ( EGSB) reactor for wastewater treatment.
1适用范围
HJ 2023规定了厌氧颗粒污泥膨胀床反应器废水处理工程的工艺设计、检测和控制、施工与验收、运行与维护的技术要求。
HJ 2023适用于采用厌氧颗粒污泥膨胀床反应器处理工业有机废水工程的设计、建设与运行管理，可作为环境影响评价、设计、施工、验收及建成后运行与管理的技术依据。
内循环厌氧反应器和厌氧流化床反应器的设计、运行等可参考本标准。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB 3836爆炸性气体环境用电气设备
GB 12348 工业 企业厂界环境噪声排放标准
GB 12801 生产过程安全卫生要求总则
GB 5001建筑抗震 设计规范
GB 50014室外排水设计规范
GB 50015建筑给水排水设计规范
GB 50016建筑设计防火规范
GB 50017钢结构设计规范
GB 50037建筑地面 设计规范
GB 50040动力机器基础设计规范
GB 50046工业建筑防腐蚀设计规范
GB 50052供配电系统设计规范
GB 5005310kV及以下变电所设计规范
GB 50054 低压配电设计规范
GB 50057建筑物防 雷设计规范
GB 50069给水排水工程构筑物结构设计规范
GB 50187工业企业 总平面设计规范
GB 50202建筑地基基础工程施工质量验收规范
GB 50203砌体工程施工质量验收规范
GB 50204混凝 土结构工程施工质量验收规范
GB 50205钢结 构工程施工质量验收规范
GB 50209建筑地面工程施 工质量验收规范
GB50222建筑内部装修设计防火规范
GB 50268给水排水管道工程施工及验收规范
GB 50275压缩机、 风机、泵安装工程施工及验收规范
GB/T 18883室内空气质量标准
GBJ 19工业企业采暖通风及空气调节设计规范
GBJ 22厂矿道路设计规范
GBJ 87工业企业噪声控制设计规范
1适用范围
HJ 2023规定了厌氧颗粒污泥膨胀床反应器废水处理工程的工艺设计、检测和控制、施工与验收、运行与维护的技术要求。
HJ 2023适用于采用厌氧颗粒污泥膨胀床反应器处理工业有机废水工程的设计、建设与运行管理，可作为环境影响评价、设计、施工、验收及建成后运行与管理的技术依据。
内循环厌氧反应器和厌氧流化床反应器的设计、运行等可参考本标准。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB 3836爆炸性气体环境用电气设备
GB 12348 工业 企业厂界环境噪声排放标准
GB 12801 生产过程安全卫生要求总则
GB 5001建筑抗震 设计规范
GB 50014室外排水设计规范
GB 50015建筑给水排水设计规范
GB 50016建筑设计防火规范
GB 50017钢结构设计规范
GB 50037建筑地面 设计规范
GB 50040动力机器基础设计规范
GB 50046工业建筑防腐蚀设计规范
GB 50052供配电系统设计规范
GB 5005310kV及以下变电所设计规范
GB 50054 低压配电设计规范
GB 50057建筑物防 雷设计规范
GB 50069给水排水工程构筑物结构设计规范
GB 50187工业企业 总平面设计规范
GB 50202建筑地基基础工程施工质量验收规范
GB 50203砌体工程施工质量验收规范
GB 50204混凝 土结构工程施工质量验收规范
GB 50205钢结 构工程施工质量验收规范
GB 50209建筑地面工程施 工质量验收规范
GB50222建筑内部装修设计防火规范
GB 50268给水排水管道工程施工及验收规范
GB 50275压缩机、 风机、泵安装工程施工及验收规范
GB/T 18883室内空气质量标准
GBJ 19工业企业采暖通风及空气调节设计规范
GBJ 22厂矿道路设计规范
GBJ 87工业企业噪声控制设计规范
标准图片预览
标准内容

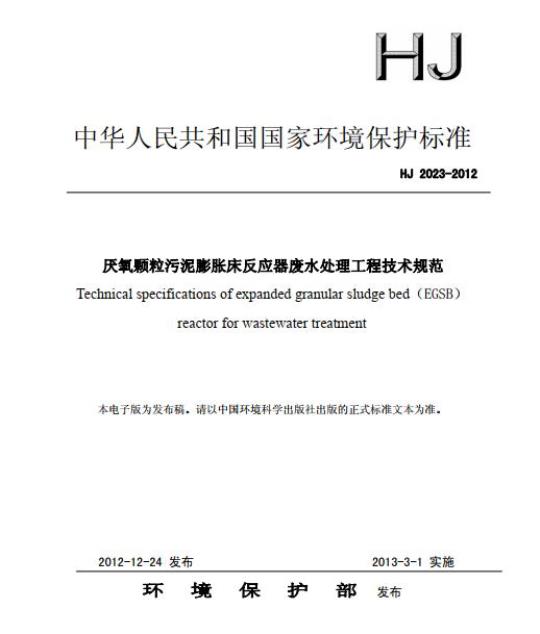

中华人民共和国国家环境保护标准HJ2023-2012
厌氧颗粒污泥膨胀床反应器废水处理工程技术规范Technical specifications of expanded granular sludgebed（EGSB)reactorforwastewatertreatment本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准2012-12-24发布
环境保护部
2013-3-1实施
前言：
1适用范围
2规范性引用文件.
3术语和定义
4设计水量和设计水质
5总体要求.
6工艺设计
7检测和过程控制
8主要辅助工程
9施工与验收..
10运行与维护
附录A（资料性附录）实际工程EGSB反应器的设计负荷统计表，11
为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》，规范厌氧颗粒污泥膨胀床反应器废水处理工程的建设与运行管理，防治环境污染，保护环境和人体健康，制定本标准。
本标准规定了厌氧颗粒污泥膨胀床反应器的工艺设计、检测和控制、施工与验收、运行与维护等技术要求。
本标准为指导性标准。
本标准为首次发布。
本标准由环境保护部科技标准司组织制订。本标准主要起草单位：中国环境保护产业协会、清华大学、北京市环境保护科学研究院、山东十方环保能源股份有限公司。本标准环境保护部2012年12月24日批准。本标准自2013年3月1日起实施。本标准由环境保护部解释。
1适用范围
厌氧颗粒污泥膨胀床反应器废水处理工程技术规范本标准规定了厌氧颗粒污泥膨胀床反应器废水处理工程的工艺设计、检测和控制、施工与验收、运行与维护的技术要求。本标准适用于采用厌氧颗粒污泥膨胀床反应器处理工业有机废水工程的设计、建设与运行管理，可作为环境影响评价、设计、施工、验收及建成后运行与管理的技术依据。内循环厌氧反应器和厌氧流化床反应器的设计、运行等可参考本标准。2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB3836爆炸性气体环境用电气设备GB12348工业企业厂界环境噪声排放标准GB12801
GB50011
GB50014
GB50015
GB50016
GB50017
GB50037
GB50040
GB50046
GB50052
GB50053
GB50054
GB50057
GB50069
GB50187
GB50202
生产过程安全卫生要求总则
建筑抗震设计规范
室外排水设计规范
建筑给水排水设计规范
建筑设计防火规范
钢结构设计规范
建筑地面设计规范
动力机器基础设计规范
工业建筑防腐蚀设计规范
供配电系统设计规范
10kV及以下变电所设计规范
低压配电设计规范
建筑物防雷设计规范
给水排水工程构筑物结构设计规范工业企业总平面设计规范
建筑地基基础工程施工质量验收规范1
GB50203
GB50204
GB50205
GB50209
GB50222
砌体工程施工质量验收规范
混凝土结构工程施工质量验收规范钢结构工程施工质量验收规范
建筑地面工程施工质量验收规范建筑内部装修设计防火规范
GB50268
给水排水管道工程施工及验收规范GB50275
压缩机、风机、泵安装工程施工及验收规范GB/T18883室内空气质量标准
GBJ19工业企业采暖通风及空气调节设计规范GBJ22
厂矿道路设计规范
GBJ87工业企业噪声控制设计规范GBZ1工业企业设计卫生标准
GBZ2工作场所有害因素职业接触限值CJJ60城市废水处理厂运行、维护及其安全技术规程HGJ212金属焊接结构湿式气柜施工及验收规范HJ/T91地表水和废水监测技术规范JGJ80建筑施工高处作业安全技术规范NY/T1220.1沼气工程技术规范第1部分：工艺设计NY/T1220.2沼气工程技术规范第2部分：供气设计《建设项目（工程）工验收办法》（国家计委计建设（1990）1215号）《建设项目竣工环境保护验收管理办法》3术语和定义
下列术语和定义适用于本标准。（国家环境保护总局令（2001）第13号）3.1厌氧颗粒污泥膨胀床反应器expandedgranularsludgeblanketreactor（简称EGSB反应器）
指由底部的污泥区和中上部的气、液、固三相分离区组合为一体的，通过回流和结构设计使废水在反应器内具有较高上升流速，反应器内部颗粒污泥处于膨胀状态的厌氧反应器，3.2外循环externalthe circle
指将通过顶层三相分离器的出水经动力提升，与进水相混合的一种循环方式。2
3.3内循环internalthecircle
指将未通过顶层三相分离器的出水经动力提升，与进水相混合的一种循环方式。4设计水量和设计水质
4.1设计水量
4.1.1设计水量应根据工厂或工业园区总排放口实际测定的废水流量设计。测试方法应符合HJ/T91的规定。
4.1.2废水流量变化应根据工艺特点进行实测，确定流量变化系数。4.1.3无法取得实际测定数据时，可参照国家现行的工业最终用水量折算确定，或根据同行业同规模同工艺现有工厂排水数据类比确定。4.1.4提升泵房、格栅井、沉砂池宜按最高日最高时废水量设计。4.1.5EGSB反应器的设计流量及EGSB反应器前、后的水泵、管道等输水设施宜按最高日平均时废水量设计。
4.2设计水质Www.bzxZ.net
4.2.1设计水质应根据进入废水处理厂（站）工业废水的实际测定数据确定，其测定方法和数据处理方法应符合HJ/T91的规定。无实际测定数据时，可参照类似工厂的排放资料类比确定。
4.2.2EGSB反应器进水应符合下列条件：a）pH值宜为6.0～8.0：
b）常温厌氧温度宜为20℃～25℃，中温厌氧温度宜为35℃～40℃，高温厌氧温度宜为50℃～55℃；
c）营养组合比C0D:N:P宜为100～500:5：1；d）EGSB反应器进水中悬浮物含量宜小于2000mg/L：e）氨氮浓度宜小于2000mg/L；
f）硫酸盐浓度应小于1000mg/L，COD/S02比值应大于10；g）COD浓度宜大于1000mg/L；
h）严格控制重金属、氰化物、酚类等物质进入厌氧反应器的浓度。4.2.3宜通过适当提高出水外回流比，降低进水中有毒物质（如重金属、氰化物、酚类等）的浓度，减轻或消除其毒害作用。4.2.4如果不能满足进水要求，宜采用相应的预处理措施。3
4.2.5污染物去除率
EGSB反应器对污染物的去除效果可参照表1。表1EGSB反应器对污染物的去除率污染物
易降解废水
难降解废水
化学需氧量（COD）
去除率（%）
五日生化需氧量（BOD,）
（注：B/C>0.3为易降解废水；B/C<0.1为难降解废水。）5总体要求
5.1一般规定
悬浮物（SS）
20～40
5.1.1EGSB反应器设计除应执行本标准外，还应符合国家现行的有关标准和技术规范的规定。
5.1.2废水处理厂（站）建设、运行过程中产生的废气、废水、固体废物及其它污染物的治理与排放，应执行国家环境保护法规和有关标准的规定，不得产生二次污染。5.1.3废水处理厂（站）的设计、建设应采取有效的隔声、消声、绿化等降低噪声的措施，噪声和振动控制的设计应符合GBJ87和GB50040的规定，厂界环境噪声排放应符合GB12348的规定，废水处理厂（站）周围应建设绿化带，并设有一定的防护距离，防护距离由环境影响评价确定。
5.1.4废水处理厂（站）应按照国家或当地的环境保护管理要求安装污染物自动监测系统。5.1.5废水处理厂（站）应按照国家和地方的有关规定设置规范化排污口。5.1.6废水处理厂（站）的设计、建设、运行过程中应高度重视职业卫生和劳动安全，严格执行GBZ1、GBZ2和GB12801的规定。5.1.7EGSB反应器应按照有关规定设置防护栏杆、防滑梯等安全措施，并做好防火、防爆和防中署、防中毒等预防工作。5.1.8EGSB反应器宜采用密闭方式，减少恶臭对周围环境的污染，臭气浓度应符合GB/T18883的规定。EGSB废水处理厂（站）宜设置恶臭集中处理设施，可采用化学除臭或生物除臭法。5.2厂（站）选址和总平面布置
5.2.1废水处理厂（站）址和总体布置应符合GB50014的相关规定，总图设计应符合GB50187的规定。
5.2.2废水处理厂（站）的防洪标准不应低于城镇防洪标准。4
5.2.3废水处理厂（站）分期建设时，应按远期处理规模进行总体布置和预留场地。管网和地下构筑物宣一次建成。
5.2.4废水处理厂（站）的各种管线应统筹安排，避免相互干扰，便于清通和维护，合理布置超越和放空管线。
5.2.5处理单元的竖向设计应充分利用原有地形，尽可能做到王方平衡和减少废水提升的次数。
5.3项目构成
5.3.1采用EGSB反应器的废水处理厂（站）主要由预处理、EGSB反应器、后续处理、污泥储存、沼气净化及利用系统组成。后续处理一般指好氧处理，此部分不在本规范范围内。5.3.2EGSB废水处理厂（站）辅助工程包括：供配电、给排水、消防、暖通、检测与控制等。
6工艺设计
6.1工艺流程
采用EGSB反应器的废水处理厂（站）宜采用的工艺流程见图1。沼气净化及利用
6.2预处理
预处理
后续处理
污泥储存
图1工艺流程图
6.2.1预处理包括格栅、沉砂池、沉淀池、调节池及混合加热池或降温措施等。pH调节
图例：
可选工艺单元
营养盐投加
调节池
图2预处理工艺流程
【澳或|进入EGSB反应器
6.2.2应根据需要设粗、细格栅。格栅的设计应符合GB50014的规定。5
6.2.3处理屠宰和酒糟等含砂较多废水时，应设置沉砂池。沉砂池的设计应符合GB50014的规定。
6.2.4处理造纸、淀粉等含大量悬浮物的废水时，应设置沉淀池。沉淀池的设计应符合GB50014的规定。
6.2.5应设置调节池。调节池的设计应满足以下要求a）调节池容量应根据废水流量变化曲线确定：没有流量变化曲线时，调节池的容量应满足生产排水周期中水质水量均化的要求，停留时间宜为6h～12h；如为批式生产，废水间歇排放，调节池容量宜按1个~2个周期设置：b）调节池可兼用作中和池，也可在其内设置营养盐补充装置：c）调节池内宜设置搅拌设施，搅拌机动力宣为4W/m池容～8W/m池容：d）调节池出水端应设置去除浮渣装置，池底宜设置除砂和排泥装置6.2.6pH值调节及加药装置宜设在加药间内，其设计应符合下列要求：a）通过投加碱性或酸性物质来调节和控制EGSB反应器内的pH值，碱性物质可选用Na.COs、NaHCO.等：酸性物质可选用盐酸等：b）药剂应有一定的存储量，酸性物质贮存时间宜为7d以上，碱性物质贮存时间宜为15d以上：
c）溶药宜采用专用的溶药罐和搅拌设备，投加宣采用计量泵自动定量投加d）pH值粗调宜在调节池中投加酸性物质或碱性物质，pH值微调宜采用管道混合器和定量加酸加碱泉：
e）在加药间宜同时设置营养盐（氮、磷等）等药品溶解和加药装置，6.2.7如废水温度不能满足设计温度要求，应设置加热或降温装置，具体要求如下：a）加热方式可采用池外加热和池内加热，池内加热宜采用热水循环加热方式：b）热交换器选型应根据废水特性、介质温度和热交换器出口介质温度确定。热交换器换热面积应根据热平衡计算，计算结果应留有10%～20%的余量；c）加热装置的需热量按公式（1）计算：Q, = Qh+Qd...
式中：
Q总需热量，kJ/h:
Q—加热废水到设计温度需要的热量，kJ/h6
Q保持反应器温度需要的热量，kJ/h。d）宜采用冷却水池或冷却塔等降温设施。6.3EGSB反应器
6.3.1EGSB反应器组成
EGSB反应器主要由布水装置、三相分离器、出水收集装置、循环装置、排泥装置及气液分离装置组成。
EGSB反应器结构形式见图3。
气液分离器
（可选择）
加热池
AAAAAN
图3EGSB反应器结构示意图
6.3.2EGSB反应器池体设计
三相分离器
污泥床
三相分离器（可选择）
污泥床
6.3.2.1EGSB反应器容积宜采用容积负荷法计算，按公式（2）计算。V
式中：
-反应器有效容积，m；
-EGSB反应器设计流量，m/d
1000xN
N容积负荷，kgcOD/（m.d）：
So进水有机物浓度，mgCOD/L。
6.3.2.2反应器的容积负荷应通过试验或参照类似工程确定，在缺少相关资料时可参考附录A的有关内容确定，EGSB反应器的容积负荷范围宜为10kgCOD/（m?d）～30kgCOD/（m·d）6.3.2.3EGSB反应器的个数不宜少于两个，并应按并联设计，具备可灵活调节的运行方式，且便于污泥培养和启动。
6.3.2.4EGSB反应器的有效水深宜在15m~24m之间6.3.2.5EGSB反应器内废水的上升流速宜在3m/h～7m/h之间。6.3.2.6EGSB反应器宜为圆柱状塔形，反应器的高径比宜在3~8之间。6.3.2.7EGSB反应器的建筑材料应符合下列要求：a）EGSB反应器宜采用不锈钢、加防腐涂层的碳钢等材料，也可采用钢筋混凝土结构：b）钢制EGSB反应器的保温材料常用的有聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、玻璃丝棉、泡沫混凝土、膨胀珍珠岩等。6.3.3布水装置
6.3.3.1布水装置宜采用一管多孔式布水和多管布水方式。6.3.3.2一管多孔式布水孔口流速应大于2m/s，穿孔管直径应大于100mm，配水管中心距反应器池底宜保持150mm~250mm的距离。6.3.3.3多管布水每个进水口负责的布水面积宜为2m～4m。6.3.4三相分离器
6.3.4.1宜采用整体式或组合式的三相分离器，三相分离器基本构造见图4。图4三相分离器基本构造图
6.3.4.2整体式三相分离器斜板倾角范围α为55°～60°；分体式三相分离器反射板与缝之间的遮盖Z宜在100mm~200mm，层与层之间的间距范围Z宜为100mm～200mm8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
