HJ 2024-2012
基本信息
标准号： HJ 2024-2012
中文名称：完全混合式厌氧反应池废水处理工程技术规范
标准类别：环境保护行业标准(HJ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：280316
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HJ 2024-2012.Technical specifications for completely mixed anaerobic reaction tank in wastewater treatment.
1适用范围
HJ 2024规定了完全混合式厌氧反应池废水处理工程的工艺设计、主要设备、检测和控制、施工与验收、运行与维护的技术要求。
HJ 2024适用于采用完全混合式厌氧反应池的高悬浮物高浓度有机废水处理工程，可作为环境影响评价和环境工程设计、施工、环境保护验收及建成后运行与管理的技术依据。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡不注明日期的引用文件，其有效版本适用于本标准。
GB 3096声环境质量标准
GB 12348工业企业厂界环境噪声标准
GB 12801生产过程安全卫生要求总则
GB 18597危险废物贮存污染控制标准
GB 18599一般工业固体废物贮存、处置场污染控制标准
GB 50014室外排水设计规范
GB 50015建筑给水排水设计规范
GB 50016建筑设计防火规范
GB 50040动力器基础设计规范
GB 50053 10KV及以下变电所设计规范
GB 50187工业企业总平面设计规范
GB 50204混凝土结构工程施工质量验收规范
GB 50222建筑内部装修设计防火规范
GB 50231机械设备安装工程施工及验收通用规范
GB 50268给水排水管道工程施工及验收规范
GB 500141给水排水构筑物施工及验收规范
GBJ 87工业企业噪声控制设计规范
GBZ 1工业企业设计卫生标准
GBZ 2工作场所有害因素职业接触限值
CJ 3025城市污水处理厂污水污泥排放标准
CJJ 60城市污水处理厂运行、维护及其安全技术规程
CJ/T 51城市污水水质检验方法标准
JGJ 37民用建筑设计通则
HJ/T 91地表水和污水监测技术规范
HJ/T 242环境保护产品技术要求污泥脱水用带式压榨过滤机
HI/T 279环境保护产品技术要求推流式潜水搅拌机
HJ/T 283环境保护产品技术要求厢式压滤机和板框压滤机
HJ/T 335环境保护产品技术要求污泥浓缩带式脱水一体机
1适用范围
HJ 2024规定了完全混合式厌氧反应池废水处理工程的工艺设计、主要设备、检测和控制、施工与验收、运行与维护的技术要求。
HJ 2024适用于采用完全混合式厌氧反应池的高悬浮物高浓度有机废水处理工程，可作为环境影响评价和环境工程设计、施工、环境保护验收及建成后运行与管理的技术依据。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡不注明日期的引用文件，其有效版本适用于本标准。
GB 3096声环境质量标准
GB 12348工业企业厂界环境噪声标准
GB 12801生产过程安全卫生要求总则
GB 18597危险废物贮存污染控制标准
GB 18599一般工业固体废物贮存、处置场污染控制标准
GB 50014室外排水设计规范
GB 50015建筑给水排水设计规范
GB 50016建筑设计防火规范
GB 50040动力器基础设计规范
GB 50053 10KV及以下变电所设计规范
GB 50187工业企业总平面设计规范
GB 50204混凝土结构工程施工质量验收规范
GB 50222建筑内部装修设计防火规范
GB 50231机械设备安装工程施工及验收通用规范
GB 50268给水排水管道工程施工及验收规范
GB 500141给水排水构筑物施工及验收规范
GBJ 87工业企业噪声控制设计规范
GBZ 1工业企业设计卫生标准
GBZ 2工作场所有害因素职业接触限值
CJ 3025城市污水处理厂污水污泥排放标准
CJJ 60城市污水处理厂运行、维护及其安全技术规程
CJ/T 51城市污水水质检验方法标准
JGJ 37民用建筑设计通则
HJ/T 91地表水和污水监测技术规范
HJ/T 242环境保护产品技术要求污泥脱水用带式压榨过滤机
HI/T 279环境保护产品技术要求推流式潜水搅拌机
HJ/T 283环境保护产品技术要求厢式压滤机和板框压滤机
HJ/T 335环境保护产品技术要求污泥浓缩带式脱水一体机
标准图片预览
标准内容

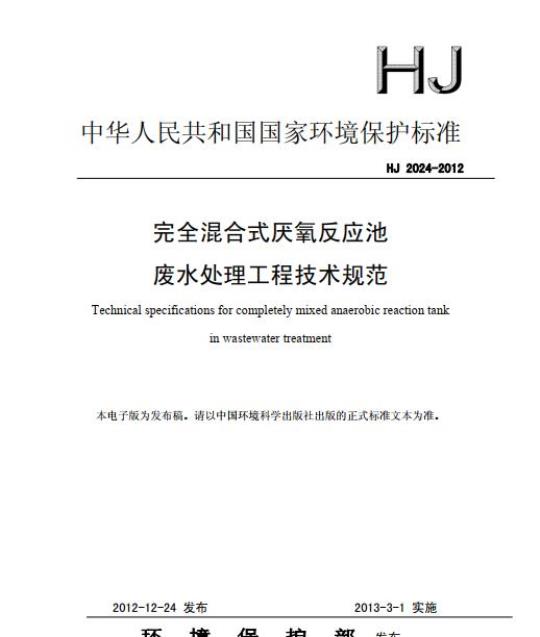

中华人民共和国国家环境保护标准HJ2024-2012
完全混合式厌氧反应池
废水处理工程技术规范
Technical specifications for completelymixed anaerobicreaction tankinwastewatertreatment
本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2012-12-24发布
2013-3-1实施
环境保护部发布
1适用范围
2规范性引用文件，
3术语和定义
4设计水量和设计水质.
5总体要求
6工艺设计
7检测与过程控制
8主要辅助工程
9施工与验收.
10运行与维护
为贯彻《中华人民共和国水污染防治法》，规范完全混合式厌氧反应池在废水处理中的应用，防治水环境污染，保护人体健康，制定本标准。本标准规定了完全混合式厌氧反应池的工艺设计、主要设备、检测和控制、施工与验收、运行和维护的技术要求。
本标准为指导性标准。
本标准为首次发布。
本标准由环境保护部科技标准司组织制订。本标准主要起草单位：中国环境保护产业协会、哈尔滨工业大学、大连民族学院、清华大学、哈尔滨工程大学、绍兴市水联建设工程有限责任公司、北京市环境保护科学研究院本标准环境保护部2012年12月24日批准。本标准自2013年3月1日起实施。本标准由环境保护部解释。
1适用范围
完全混合式厌氧反应池废水处理工程技术规范本标准规定了完全混合式厌氧反应池废水处理工程的工艺设计、主要设备、检测和控制施工与验收、运行与维护的技术要求。本标准适用于采用完全混合式厌氧反应池的高悬浮物高浓度有机废水处理工程，可作为环境影响评价和环境工程设计、施工、环境保护验收及建成后运行与管理的技术依据。2规范性引用文件
本标准内容引用了下列文件中的条款。凡不注明日期的引用文件，其有效版本适用于本标准。
GB3096
GB12348
GB12801
GB18597
GB18599
GB50014
GB50015
GB50016
GB50040
GB50053
GB50187
GB50204
GB50222
GB50231
GB50268
GB500141
CJ3025
声环境质量标准
工业企业厂界环境噪声标准
生产过程安全卫生要求总则
危险废物贮存污染控制标准
一般工业固体废物贮存、处置场污染控制标准室外排水设计规范
建筑给水排水设计规范
建筑设计防火规范
动力器基础设计规范
10KV及以下变电所设计规范
工业企业总平面设计规范
混凝土结构工程施工质量验收规范建筑内部装修设计防火规范
机械设备安装工程施工及验收通用规范给水排水管道工程施工及验收规范给水排水构筑物施工及验收规范工业企业噪声控制设计规范
工业企业设计卫生标准
工作场所有害因素职业接触限值城市污水处理厂污水污泥排放标准CJJ60
CJ/T51
HJ/T91
HJ/T242
HJ/T279
HJ/T283
HJ/T335
NY-T1220
NY/T1220.1
NY/T1220.2
SHT3535
城市污水处理厂运行、维护及其安全技术规程城市污水水质检验方法标准
民用建筑设计通则
地表水和污水监测技术规范
环境保护产品技术要求污泥脱水用带式压榨过滤机环境保护产品技术要求推流式潜水搅拌机环境保护产品技术要求厢式压滤机和板框压滤机环境保护产品技术要求污泥浓缩带式脱水一体机沼气工程技术规范
沼气工程技术规范第1部分：工艺设计沼气工程技术规范第2部分：供气设计石油化工混凝土池工程施工及验收规范《建设项目竣工环境保护验收管理办法》（国家环境保护总局令第13号）3术语和定义
下列术语和定义适用于本标准。3.1完全混合式厌氧反应池completelymixedanaerobicreactiontank指在污水处理反应池内安装搅拌装置，使高悬浮物高浓度有机废水和厌氧微生物处于完全混合状态，以降解废水中有机污染物，并去除悬浮物的厌氧废水生物处理装置3.2无污泥回流的完全混合式厌氧反应池废水处理工艺completely mixed anaerobic reaction tank in wastewater treatment without return sludge指高悬浮物高浓度有机废水经格栅及初沉池等预处理，再经完全混合式厌氧反应池处理出水进入脱气器及沉淀池等后续处理，无污泥回流至完全混合式厌氧反应池的工艺。3.3有污泥回流的完全混合式厌氧反应池废水处理工艺completelymixed anaerobicreaction tank inwastewatertreatmentwithreturn sludge指高悬浮物高浓度有机废水经格栅及初沉池等预处理，再经完全混合式厌氧反应池处理出水进入脱气器及沉淀池等后续处理，后续处理沉淀池中沉淀污泥部分回流至完全混合式厌氧反应池，以增加其中生物量的工艺。3.4常温厌氧反应normaltemperatureanaerobicreaction反应池温度控制在25℃～30℃的厌氧反应。2
3.5中温厌氧反应mesophilicanaerobicreaction反应池温度控制在35℃～40℃的厌氧反应。3.6高温厌氧反应thermophilicanaerobicreaction反应池温度控制在45℃～55℃的厌氧反应。4设计水量和设计水质
4.1设计水量
4.1.1设计水量应根据工厂或工业园区总排放口实际测定的污水流量设计。测试方法应符合HJ/T91的规定。
4.1.2废水流量变化应根据工艺特点进行实测，确定流量变化系数，4.1.3无法取得实际测定数据时，可参照国家现行工业用水量的有关规定折算确定，或根据同行业同规模同工艺现有工厂排水数据类比确定。4.1.4工厂内或工业园区内的生活污水和沐浴污水宜直接进入后续的好氧处理单元。生活污水量、沐浴污水量的确定，应符合GB50015的有关规定。4.1.5提升泵房、格栅并、沉砂池、初沉池宜按最高日最高时废水量计算。4.1.6完全混合式厌氧反应池设计流量应按最高日平均时设计。4.1.7完全混合式厌氧反应池前、后的水泵、管道等输水设施应按最高日最高时废水量设计。4.2设计水质
4.2.1进水水质应根据实际监测资料或广泛参考同类工厂的设计运行参数确定。4.2.2进水水质可采用在总进水口进行5天24h连续采样监测数据的对应流量加权平均值，或按照有关规定取得数据。
4.2.3无工程调查资料时，设计水质可参照GB50014的相关规定确定。4.2.4完全混合式厌氧反应池进水水质应符合下列条件a）pH值宜为6.5~7.5；
b）常温厌氧反应温度宜为25℃～30℃，中温厌氧反应温度宜为35℃～40℃，高温厌氧反应温度宜为45℃～55℃：
c）营养组合比（CODcr:NH3-N:P）宜为100～500:5:1：d）BODs/CODcr的比值宜大于0.3：e）进水中氨氮浓度宜小于2000mg/L；f）进水中硫酸盐浓度宜小于3000mg/L；3
g）进水中CODcr浓度宜大于1000mg/L；h）严格控制重金属、氰化物、酚类等物质进入完全混合式厌氧反应池的浓度，4.2.5如果进水水质不能满足要求，宜采用相应的预处理措施。4.2.6完全混合式厌氧反应池处理工艺出水直接排放时，应符合国家和地方排放标准的要求：排入下一级处理系统时，应满足下一级处理系统的进水要求。4.3污染物去除率
完全混合式厌氧反应池的污染物去除率可参照表1。表1完全混合式厌氧反应池对污染物的去除率污染物指标
去除率（%）
5总体要求
化学需氧量（CODer）
五日生化需氧量（BODs）
悬浮物（SS）
5.1完全混合式厌氧反应池工艺适用于高悬浮物高浓度有机废水处理工程，宜用于包括但不限于以下行业的污（废）水处理：畜牧业、食品制造业、造纸业、肉类加工业、制糖工业、发酵和酿造工业、制药工业、纺织染整工业等。5.2采用完全混合式厌氧反应池工艺的污水处理厂（站）应遵守以下规定：a）污水处理厂（站）地址的选择和总体布置应符合GB50014的相关规定。总图设计应符合GB50187的有关规定。
b）污水处理厂（站）的防洪标准不应低于城镇防洪标准，且有良好的排水条件。c）污水处理厂（站）的建筑物防火设计应符合GB50016和GB50222的规定。d）污水处理厂（站）堆放污泥、药品的贮存场应符合GB18597和GB18599的规定。e）污水处理厂（站）建设、运行过程中产生的废气、废水、废渣、噪声及其它污染物的治理与排放，应执行国家环境保护法规和标准的有关规定，防止二次污染。运行过程中产生的沼气应综合利用，沼气安全应符合NY-T1220的规定。f）工程的设计、建设应采取有效的隔声、消声、绿化等降低噪声的措施，噪声和振动控制的设计应符合GBJ87和GB50040的规定，机房内、外的噪声应分别符合GBZ2和GB3096的规定，厂界噪声应符合GB12348的规定。g）污水处理厂（站）的设计、建设、运行过程中应高度重视职业卫生和劳动安全，严格执行GBZ1、GBZ2和GB12801的规定。h）污水处理厂（站）应考虑发生生产事故等非正常情况下的污染防治应急措施。4
i）建（构）筑物应设置必要的防护栏杆并采取适当的防滑措施，应符合JGJ37的规定。j）宜根据工艺运行要求设置检测与控制系统，实现运行管理自动化。5.3污水处理厂（站）应按照国家或当地的环境保护管理要求安装在线监测系统及治理设施中控系统。
6工艺设计
6.1一般规定
6.1.1应根据进水水质，在完全混合式厌氧反应池之前采取适当的预处理工艺，使得厌氧反应在池内能达到最佳的运行状态，6.1.2应采取搅拌等措施保证完全混合式厌氧反应池内流态呈完全混合状态。6.1.3工业废水的水质水量随生产过程变化较大时，宜设置调节水质、水量的设施。6.1.4工艺设计应考虑水温的影响。6.1.5进水系统前应设格栅，进水泵房及格栅设计应符合GB50014的相关规定。6.1.6各处理构筑物的个（格）数不应少于2个（格），并应按并联设计。6.1.7应对反应池进行加热，以保证完全混合式厌氧反应池保持在所要求的温度。6.2工艺流程
6.2.1采用无污泥回流的完全混合式厌氧反应池废水处理工艺的污水处理厂（站）宜采用的工艺流程见图1。
沼气净化及利用
预处理
完全混合式
厌氧反应池
脱气器
污泥处理
沉淀池出水
图1无污泥回流的完全混合式厌氧反应池废水处理工艺流程6.2.2采用有污泥回流的完全混合式厌氧反应池废水处理工艺的污水处理厂（站）宜采用的工艺流程见图2。
预处理
完全混合式
厌氧反应池
沼气净化及利用
脱气器
污泥回流
污泥处理
沉淀池
图2有污泥回流的完全混合式厌氧反应池废水处理工艺流程6.3预处理
6.3.1完全混合式厌氧反应池废水处理工艺的预处理包括格栅、沉砂池、初沉池、调节池及混合加热池或降温设施等。
pH、温度调节
图例：
营养盐投加
进入完全混合
混合加
热池或
冷却塔
推荐工艺单元
式庆厌氧反应池
可选工艺单元
图3预处理工艺流程
6.3.2应根据需要设粗、细格栅。格栅的设计应符合GB50014的规定。6.3.3应设置沉砂池。沉砂池的设计应符合GB50014的规定。6.3.4应设置初沉池。初沉池的设计应符合GB50014的规定6.3.5应设置调节池。调节池的设计应满足以下要求：a）调节池容量应根据污水流量变化曲线确定：没有流量变化曲线时，调节池的容量应满足生产排水周期中水质水量均化的要求，停留时间宜为8h～12h；如为间歇运行，调节池容量宜按1~2个周期设置；
b）调节池内宜设置营养盐补充装置，可兼用作中和池：c）调节池内宜设置搅拌设施，搅拌机动力宜为4W/m～8W/m2池容：d）调节池出水端应设置去除浮渣装置，池底宜设置除砂和排泥装置。6.3.6pH值调节及营养盐投加装置宜设在加药间内，其设计应符合下列要求：6
a）通过投加碱性或酸性物质来调节和控制完全混合式厌氧反应池内的pH值，碱性物质可选用Na2CO3、NaHCO3、NaOH等：酸性物质可选用盐酸、硫酸等；b）药剂应有一定的存储量，酸性物质贮存量宜为7d以上，碱性物质贮存量宜为15d以上：
c）溶药宜采用专用的溶药罐和搅拌设备，投加宜采用计量泵自动定量投加；d）宜先在调节池中投加酸性物质或碱性物质进行pH值粗调，再采用管道混合器和定量加酸加碱泵进行pH值微调：
e）在加药间宜同时设置营养盐（氮、磷等）等药品溶解和加药装置。6.3.7如废水温度不能满足设计温度要求，应设置加热或降温装置，具体要求如下：a）加热方式有池外加热和池内加热两种方式，池外加热有加热池和循环加热两种方式：池内加热宜采用热水循环加热：b）热交换器选型应根据废水特性、介质温度和热交换器出口介质温度确定。热交换器换热面积应根据热平衡计算，计算结果应留有10%～20%的余量；c）加热装置的需热量按下式计算：Q, =Q, +Qd..
式中：
9总需热量，kJ/h：
Qh——加热污水到设计温度需要的热量，kJ/h；9—保持完全混合式厌氧反应池温度需要的热量，kJ/h。d）降温设施宜采用冷却水池或冷却塔等。6.3.8进水经预处理后，应满足4.2.4完全混合式厌氧反应池进水要求。6.4完全混合式厌氧反应池
6.4.1池型
6.4.1.1完全混合式厌氧反应池的基本池型有圆柱型和蛋型，见图4。7
(a)圆柱型
图4完全混合式厌氧反应池池型示意图(b）蛋型
6.4.1.2圆柱型完全混合式厌氧反应池的直径D与高H之比约为1，直径一般为6m～35m，池底与池盖倾角取15°～20°；蛋型完全混合式厌氧反应池的长轴高H与短轴直径D之比宜在1.4~2.0之间。
6.4.2容积
6.4.2.1无污泥回流的完全混合式厌氧反应池容积6.4.2.1.1采用动力学系数法，污泥龄（0）等于水力停留时间，完全混合式厌氧反应池有效容积按下式计算：
式中：
V—无污泥回流的完全混合式厌氧反应池容积，m：9—无污泥回流的完全混合式厌氧反应池设计流量，m/d；污泥龄（SRT），一般为3d～7d。6.4.2.1.2采用容积负荷法按下式计算完全混合式厌氧反应池容积1000gc。
式中：
一无污泥回流的完全混合式厌氧反应池容积，m3：O
无污泥回流的完全混合式厌氧反应池设计流量，m/d；一无污泥回流的完全混合式厌氧反应池进水COD。r浓度，mg/L；Co
Ny—容积负荷，常温厌氧反应一般取1kgCOD/（md）~3kgCOD/（md），中温厌氧反应一般取3kgCOD/（md）~10kgCOD/（md），高温厌氧反应一般取10kgCOD/（md）~15kgCOD/（md）
6.4.2.1.3完全混合式厌氧反应池容积根据污泥负荷设计时，按下式计算：V10000c。
式中：
V—无污泥回流的完全混合式厌氧反应池容积，m：9—无污泥回流的完全混合式厌氧反应池设计流量，m=/d：C无污泥回流的完全混合式厌氧反应池进水CODcr浓度，mg/L：Ns—污泥负荷，kgCOD/（kgMLVSS·d）：X一无污泥回流的完全混合式厌氧反应池中污泥浓度，mgMLVSS/L6.4.2.2有污泥回流的完全混合式厌氧反应池容积(4）
6.4.2.2.1有污泥回流的完全混合式厌氧反应池容积根据动力学系数设计时，应按下式计算：V_ecYo(C-c)
X(l+bec)
式中：
V—有污泥回流的完全混合式厌氧反应池容积，mX有污泥回流的完全混合式厌氧反应池中污泥浓度，mgMLVSS/L：(5)
Y—污泥产率系数，低脂型废水参考取值为0.0044kgMLVSS/kgBODs，高脂型废水参考取值为0.040kgMLVSS/kgBODs
b—内源呼吸系数，低脂型污水参考取值为0.019d，高脂型污水参考取值为0.015d；9有污泥回流的完全混合式厌氧反应池设计流量，m/d；Co有污泥回流的完全混合式厌氧反应池进水CODcr浓度，mg/L：Ce—有污泥回流的完全混合式厌氧反应池出水CODcr浓度，mg/L：6。—污泥龄（SRT），d。有污泥回流的完全混合式厌氧反应池废水处理工艺中约为临界污泥龄0″的2～10倍。www.bzxz.net
6.4.2.2.2临界污泥龄（0\）应按下式计算：9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
