HJ 2018-2012.Technical specifications for sugar industry wastewater treatment.
1适用范围
HJ 2018规定了制糖废水治理工程的设计、施工安装、验收和运行管理的技术要求。
HJ 2018适用于以甘蔗或甜菜为原料的制糖企业制糖生产废水的治理工程,可作为可行性研究、设计、施工、竣工验收、环境保护验收、建成后运行与管理以及制糖企业环境影响评价的技术依据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 3096声环境质量标准
GB 4284农用污泥中污染物控制标准
GB 12348工业企业厂界环境噪声排放标准
GB 12523建筑施工场界环境噪声排放标准
GB 14554恶臭污染物排放标准
GB 18599一般工业固体废物贮存、处置场污染控制标准
GB 21909-2008制糖工业水污染物排放标准
GB 50011建筑抗震 设计规范
GB 50013室外给水设计规范
GB 50014室外排水设计规范
GB 50015建筑给水排水设计规范
GB 50016建筑设计防火规范
GB 50019采暖通风 与空气调节设计规范
GB 50034建筑照 明设计标准
GB 50037建筑地面 设计规范
GB 50046工业 建筑防腐蚀设计规范
GB 50052供配电 系统设计规范
GB 50054低压配电设计规范
GB 50057建筑物防雷 设计规范
GB 50069给水排水工程构筑物结构设计规范
GB 50108地下工程防水技术规范
GB 50140建 筑灭火器配置设计规范
GB 50187工业企业总平面设计规范
GB 50194建设工程施工现场供用电安全规范
GB 50208地 下防水工程质量验收规范
GB 50222建筑 内部装修设计防火规范

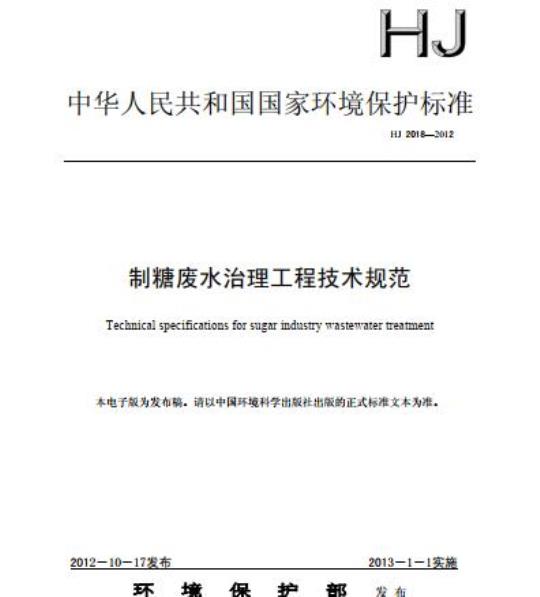

中华人民共和国国家环境保护标准HJ20182012
制糖废水治理工程技术规范
Technical specifications for sugar industry wastewater treatment本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2012-10-17发布
环境保护部
2013-1-1实施
适用范围
规范性引用文件
术语和定义
污染物与污染负荷
总体要求
工艺设计
主要工艺设备与材料
检测与过程控制
主要辅助工程
劳动安全与职业卫生
施工与验收
运行与维护
HJ2018-2012
HJ2018-2012
为贯彻《中华人民共和国环境保护法》、《中华人民共和国水污染防治法》等法律法规，规范制糖废水治理工程的建设和运行管理，控制制糖废水对环境的污染，促进制糖废水治理技术的进步，制定本标准。
本标准规定了制糖废水治理工程的设计、施工安装、验收和运行管理的技术要求。本标准为首次发布。
本标准由环境保护部科技标准司组织制订。本标准起草单位：环境保护部华南环境科学研究所。本标准环境保护部2012年10月17日批准。本标准自2013年1月1日起实施，本标准由环境保护部解释。
1适用范围
制糖废水治理工程技术规范
本标准规定了制糖废水治理工程的设计、施工安装、验收和运行管理的技术要求本标准适用于以甘蔗或甜菜为原料的制糖企业制糖生产废水的治理工程，可作为可行性研究、设计、施工、竣工验收、环境保护验收、建成后运行与管理以及制糖企业环境影响评价的技术依据。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准，
GB3096
GB4284
声环境质量标准
农用污泥中污染物控制标准
GB12348
工业企业厂界环境噪声排放标准GB12523
GB14554
GB18599
建筑施工场界环境噪声排放标准恶臭污染物排放标准
一般工业固体废物贮存、处置场污染控制标准GB21909-2008
制糖工业水污染物排放标准
GB50011
GB50013
建筑抗震设计规范
室外给水设计规范
GB50014
室外排水设计规范
GB50015
GB50016
GB50019
GB50034
GB50037
GB50046
GB50052
建筑给水排水设计规范
建筑设计防火规范
采暖通风与空气调节设计规范
建筑照明设计标准
建筑地面设计规范
工业建筑防腐蚀设计规范
供配电系统设计规范
GB50054
GB50057
GB50069
GB50108
GB50140
GB50187
GB50194
GB50208
GB50222
GB50268
GB50275
GB50335
低压配电设计规范
建筑物防雷设计规范
给水排水工程构筑物结构设计规范地下工程防水技术规范
建筑灭火器配置设计规范
工业企业总平面设计规范
建设工程施工现场供用电安全规范地下防水工程质量验收规范
建筑内部装修设计防火规范
给水排水管道工程施工及验收规范风机、压缩机、泵安装工程施工及验收规范污水再生利用工程设计规范
GB/T12801
GB/T18883
GB/T23485
GB/T23486
GB/T24600
GB/T25031
GB/T50033
GB/T50125
GBJ141
生产过程安全卫生要求总则
室内空气质量标准
城镇污水处理厂污泥处置混合填埋用泥质城镇污水处理厂污泥处置园林绿化用泥质城镇污水处理厂污泥处置土地改良用泥质城镇污水处理厂污泥处置制砖用泥质建筑采光设计标准
给水排水工程基本术语标准
厂矿道路设计规范
工业企业噪声控制设计规范
给水排水构筑物施工及验收规范工业企业设计卫生标准
工业场所有害因素职业接触限值城市污水处理厂运行、维护及其安全技术规程水质采样样品的保存和管理技术规定水质采样技术指导
水质采样方案设计技术规定
序批式活性污泥法污水处理工程技术规范2
氧化沟活性污泥法污水处理工程技术规范HJ2006
污水混凝与絮凝处理工程技术规范HJ2008
污水过滤处理工程技术规范
HJ2009
HJ2013
生物接触氧化法污水处理工程技术规范升流式厌氧污泥床反应器污水处理工程技术规范HJ2014
生物滤池法污水处理工程技术规范HJ2015
HJ2016
HJ/T15
HJ/T91
HJ/T96
水污染治理工程技术导则
环境工程名词术语
环境保护产品技术要求超声波明渠污水流量计地表水和污水监测技术规范
PH水质自动分析仪技术要求
HJ/T101
氨氮水质自动分析仪技术要求
HJ/T103
总磷水质自动分析仪技术要求
HJ/T186-2006清洁生产标准-甘蔗制糖业HJ/T212污染源在线自动监控（监测）系统数据传输标准HJ/T242环境保护产品技术要求带式压榨过滤机HJ/T245环境保护产品技术要求悬挂式填料HJ/T246环境保护产品技术要求悬浮填料HJ/T247环境保护产品技术要求机械表面曝气机HJ/T250环境保护产品技术要求旋转式细格栅HJ/T251环境保护产品技术要求罗茨鼓风机HJ/T252环境保护产品技术要求中、微孔曝气器HJ/T259环境保护产品技术要求转刷曝气装置HJ/T260环境保护产品技术要求鼓风式潜水曝气机HJ/T262环境保护产品技术要求格栅除污机HJ/T263环境保护产品技术要求射流曝气器HJ/T265环境保护产品技术要求刮泥机HJ/T266环境保护产品技术要求吸泥机HJ/T277环境保护产品技术要求旋转式水器HJ/T278环境保护产品技术要求单级高速曝气离心鼓风机3
HJ/T279环境保护产品技术要求推流式潜水搅拌机HJ/T280环境保护产品技术要求转盘曝气装置HJ/T281环境保护产品技术要求散流式曝气器HJ/T283环境保护产品技术要求污泥脱水用厢式压滤机和板框压滤机HJ/T335环境保护产品技术要求污泥浓缩带式脱水一体机HJ/T336环境保护产品技术要求潜水排污泵HJ/T353水污染源在线监测系统安装技术规范（试行）HJ/T354水污染源在线监测系统验收技术规范（试行）HJ/T355水污染源在线监测系统运行与考核技术规范（试行）HJ/T369环境保护产品技术要求水处理用加药装置HJ/T377环境保护产品技术要求化学需氧量（CODcr）水质在线自动监测仪NY/T1220.2沼气工程技术规范第2部分：供气设计NY/T1222规模化畜禽养殖场沼气工程设计规范3术语和定义
GB/T50125、HJ2016界定的以及下列术语和定义适用于本标准。制糖废水sugarindustrywastewater指甘蔗制糖和甜菜制糖生产过程中产生并外排的废水。4污染物与污染负荷
4.1制糖废水包括制糖生产各工序产生的冷凝水、冷却水、洗滤布水、洗罐废水、锅炉排灰水、甜菜流送洗涤水、压粕水、冲滤泥水以及生产区域的地面冲洗水等。4.2现有企业应采用在企业废水总排放口现场实测的方法确定制糖企业的废水量和废水水质；甜菜流送洗涤水、洗滤布水、压箱水、冲滤泥水等应采用在各生产单元废水排放口现场实测的方法确定废水量和废水水质。废水量的测量和废水水质的采样化验应符合HJ493、HJ494、HJ495和HJ/T91的规定。4.3新建或改扩建等企业应参考相似技术水平、管理水平的企业类比确定废水量和废水水质。4.4制糖废水治理工程的设计水量应按下列公式计算：Qs=αxg
式中：Qs设计水量，m/d；
-设计裕量，宜取1.11.2
9—4.2条或4.3条获得的废水量，m2/d。4.5符合HJ/T186-2006的甘燕制糖企业，设计水量和水质可按表1取值。表1
设计水量
化学需氧量（CODcr）
五日生化需氧量（BOD，）
悬浮物（SS）
甘蔗制糖企业的设计水量和水质单位
取值范围
1050500
370~180
480~150
4.6缺乏参考企业的新建或改扩建甜菜制糖企业，设计水量和水质可按表2取值；甜菜流送洗涤水、洗滤布水、压粕水、冲滤泥水的设计水量和悬浮物浓度可按表3取值，表2
甜菜制糖企业的设计水量和水质项目
设计水量
化学需氧量（CODcr）
五日生化需氧量（BODs）
悬浮物（SS）
总氮（TN）
总磷（TP）
取值范围
5000~2500
2500~1200
4000~2000
表3甜菜流送洗涤水、
洗滤布水、压粕水、冲滤泥水的设计水量和悬浮物浓度项目
设计水量
悬浮物（SS）
甜菜流送洗涤水
2000~700
洗滤布水Www.bzxZ.net
7000~4000
压粕水
2500~1500
冲滤泥水
11000~8000
5总体要求
5.1一般规定
5.1.1制糖废水治理工程的建设，除应符合本标准的规定外，还应遵守国家基本建设程序以及国家有关法规与标准的规定。
5.1.2制糖企业应积极采用清洁生产技术，改进生产工艺，提高水循环利用率，降低水污染物的产生量和排放量。
5.1.3鼓励制糖企业将制糖废水处理后实现资源化，提高水重复利用率。5.1.4制糖废水治理工程的工艺配置应与制糖企业生产环节中的水循环处理利用系统相适应。5.1.5制糖废水经处理后排放时，水量和水质应符合GB21909的规定和环境影响评价审批文件的要求。5.1.6应优先采用成熟可靠、高效、节能、低投资、低运行成本、低二次污染的处理工艺和设备。5.1.7应采取措施防止二次污染
5.2建设规模
制糖废水治理工程的建设规模，应根据制糖企业的原料、生产规模和清洁生产水平确定。5.3工程构成
5.3.1制糖废水治理工程主要包括主体工程、配套工程、主要设备器材以及生产管理与服务设施5.3.2，主体工程包括废水调节与处理系统、污泥处理系统等。5.3.3配套工程包括供配电、给排水、道路、消防、检测与控制等。5.3.4主要设备器材包括污水泵、充氧设备与器材、污泥脱水机等。5.3.5生产管理与服务设施包括办公用房、分析化验室、值班室等。生产管理与服务设施可由制糖企业统一安排。
5.4场址选择
5.4.1场址选择宜参照GB50014、HJ2015，并宜选择在生产季节时厂区的下风向5.5总平面布置
5.5.1总平面布置应根据各构筑物的功能和处理流程要求，结合地形、地质条件等因素，经过技术经济6
比较确定，并应便于施工、维护和管理。5.5.2总平面布置应符合GB50187的规定5.5.3废水处理设施的布置应因地制宜。散发气味的处理设施应布置在该工程区域的下风向。5.5.4各单元平面布置应力求紧凑、合理，并满足施工、设备安装、各类管线连接、维修管理方便的要求。
5.5.5竖向设计应充分利用原有地形，尽可能做到土方平衡和降低水头损失、降低废水提升高度以及废水经处理后顺利排出。
5.5.6应设置存放材料、药剂、污泥、废渣等的场所。5.5.7生产辅助建筑物的设置，应满足处理工艺和日常管理的需要，其面积应根据废水治理工程的规模、处理工艺、管理体制等确定。
5.5.8制糖企业有扩建预期时，废水治理工程应兼顾分期建设的特点，进行总体布置。5.5.9总平面布置的其它要求宜参照GB50014、HJ2015。6工艺设计
6.1一般规定
处理工艺及参数应根据废水水质特征、废水经处理后的去向、排放标准、本地区的有关特点等，进行技术经济比较后确定，
6.1.2应采用生化处理为主、物化处理为辅的工艺技术。6.1.3应配备能在每年制糖生产开始前进行培菌启动的设施6.1.4：主要处理构筑物应分成不少于两组，按并联设计。处理水量较小时也可只设一组，但应配套应急措施。
6.2工艺路线选择
6.2.1甘蔗制糖废水处理通常宜采用图1所示的工艺技术。但当甘蔗制糖废水CODc大于1500mg/L时宜采用图2所示的工艺技术。
回用作冲灰水
说明：
事故池
推荐处理工艺
废水处理
制糖废水
调节池
水解酸化处理1
好氧处理
深度处理
达标排放
污泥浓缩
污泥脱水
回用处理
回用于其它生产环节
可选处理工艺
污泥处理
图1甘蔗制糖废水处理工艺流程图6.2.2甜菜制糖废水处理宜采用图2所示的工艺技术。干泥处置
6.2.3当甘蔗制糖废水CODcr不大于500mg/L，且废水排放标准执行GB21909-2008中的“新建企业水污染物排放限值”时，可取消水解酸化处理单元。6.2.4，当甜菜流送洗涤水、压粕水、洗滤布水、冲滤泥水在生产环节中已经过沉淀处理，其SS不大于500mg/L时，可取消预沉淀池。
6.2.5深度处理系统主要用于下述情况：a）当废水排放标准执行GB21909-2008中的“水污染物特别排放限值”时，或其它对排放水悬浮物指标要求较严的场合。
回用作冲灰水
说明：
事故池
推荐处理工艺
废水处理
其它制糖废水
调节池
厌氧处理
好氧处理
深度处理
达标排放
甜菜流送洗涤水、压粕水、
洗滤布水、冲滤泥水
预沉淀池
污泥浓缩
污泥脱水
干泥处置
回用处理
回用于其它生产环节
可选处理工艺
污泥处理
图2甜菜制糖废水处理工艺流程图b）当废水总磷浓度较高，好氧处理的生物除磷无法满足要求时。c）当废水污染物浓度远高于常规制糖废水水质范围时。6.2.6回用处理系统的工艺根据回用水的用途确定。工艺设计要求
调节池前应设置格栅。
6.3.1.2宜采用机械格栅，废水量较小且栅渣不多时可采用人工格栅。6.3.1.3格栅应按最大小时废水量设计。6.3.1.4机械格栅栅条间隙宽度宜为3mm10mm，人工格栅栅条间隙宽度宜为10mm~20mm9
