HJ 2527-2012
基本信息
标准号:
HJ 2527-2012
中文名称:环境保护产品技术要求 膜生物反应器
标准类别:环境保护行业标准(HJ)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:160261
相关标签:
环境保护
产品
技术
生物
反应器
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HJ 2527-2012.Technical requirement for environmental protection products membrane bioreactor.
1适用范围
HJ 2527规定了膜生物反应器的定义、分类与命名、基本要求、性能要求、试验方法、检验规则及标志、包装、运输和贮存。
HJ 2527适用于日处理水量不大于500m3/d的生活污水和可生化处理的工业废水处理或回用的膜生物反应器。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件,其有效版本适用于本标准。
GB/T 191包装 储运图示标志
GB/T 700碳素结构钢
GB/T 985.1气焊、 焊条电弧焊、气体保护焊和高能束焊的推荐坡口
GB/T 1804-般公差 未注公差的线性和角度尺寸的公差
GB/T 3091低压流 体输送用焊接钢管
GB/T 3280不锈钢冷轧钢板 和钢带
GB/T 3797-2005电气控制设备
GB 4208外壳防护等级 (IP 代码)
GB/T 4219.1工业用硬聚 氯乙烯(PVC-U)管道系统第1部分:管材
GB/T 4237不锈钢热轧钢板 和钢带
GB 5226.1-2008机械安全机械电气设备 第1部分:通用技术条件
HJ 535水质氨氮的测定纳氏试剂分光光度法
HJ 536水质氨氮的测定水杨酸分光光度法
GB/T 8923涂装前钢材表面锈蚀等级和除锈等级
GB 11901水质 悬浮物的测定重量法
GB/T 11914水质化学需氧量的测定重铬酸钾法
GB/T 12771流体输送用不锈钢焊接钢管
GB/T 13306标牌
GB/T 13384机电产 品包装通用技术条件
HJ 637-2012水质石油类和动植物油类的测定红外分光光度法
GB 50235工业金属管道工程施工及验收规范
HJ/T 251环境保护产品技术要求罗茨鼓风机
HG/T 3183氟塑料衬里单级单吸化工离心泵技术条件
标准内容

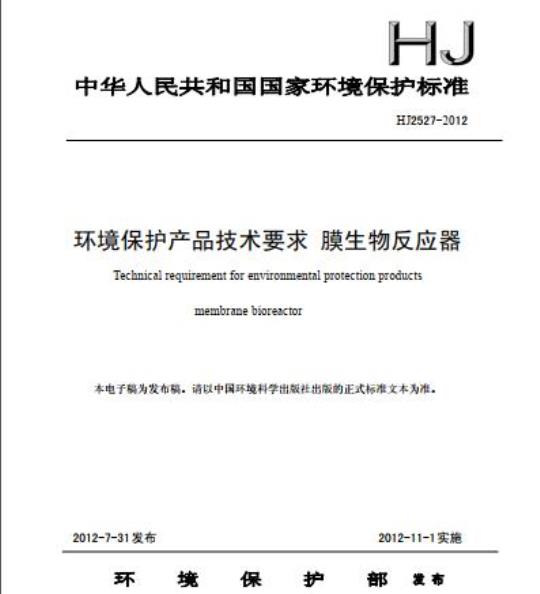

中华人民共和国国家环境保护标准HJ2527-2012
环境保护产品技术要求膜生物反应器Technical requirementforenvironmental protectionproductsmembranebioreactor
本电子稿为发布稿。请以中国环境科学出版社出版的正式标准文本为准2012-7-31发布
境保护
2012-11-1实施
部发布
1适用范围。
2规范性引用文件,
3术语和定义.
4分类与命名..
5基本要求..
6性能要求..
7试验方法.
8检验规则.
9标志、包装、运输和贮存
HJ2527-2012
HJ2527-2012
为贯彻《中华人民共和国水污染防治法》,规范膜生物反应器生产制造,提高膜生物反应器的质量,制定本标准。
本标准规定了膜生物反应器的定义、分类与命名、基本要求、性能要求、试验方法、检验规则及标志、包装、运输和贮存的要求。本标准为首次发布。
本标准由环境保护部科技标准司组织制订。本标准主要起草单位:中国环境保护产业协会(水污染治理委员会)、天津市兴源环境技术工程有限公司。
本标准由环境保护部2012年7月31日批准。本标准自2012年11月1日起实施。本标准由环境保护部解释。
1适用范围
HJ2527-2012
环境保护产品技术要求膜生物反应器本标准规定膜生物反应器的定义、分类与命名、基本要求、性能要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于日处理水量不大于500m/d的生活污水和可生化处理的工业废水处理或回用的膜生物反应器。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件,其有效版本适用于本标准。
GB/T191
GB/T700
包装储运图示标志
碳素结构钢
GB/T985.1
气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T1804
一般公差未注公差的线性和角度尺寸的公差GB/T3091
低压流体输送用焊接钢管
GB/T3280
)不锈钢冷轧钢板和钢带
GB/T3797-2005电气控制设备
GB4208外壳防护等级(IP代码)GB/T4219.1工业用硬聚氯乙烯(PVC-U)管道系统第1部分:管材GB/T4237不锈钢热轧钢板和钢带GB5226.1-2008机械安全机械电气设备第1部分:通用技术条件HJ535水质氨氮的测定纳氏试剂分光光度法6水质氨氮的测定水杨酸分光光度法HJ536
GB/T8923涂装前钢材表面锈蚀等级和除锈等级GB11901水质悬浮物的测定重量法GB/T11914水质化学需氧量的测定重铬酸钾法GB/T12771流体输送用不锈钢焊接钢管GB/T13306标牌
GB/T13384机电产品包装通用技术条件HJ637-2012水质石油类和动植物油类的测定红外分光光度法GB50235工业金属管道工程施工及验收规范HJ/T251环境保护产品技术要求罗茨鼓风机HG/T3183氟塑料衬里单级单吸化工离心泵技术条件1
HJ2527-2012
HJ/T336环境保护产品技术要求潜水排污泵HJ/T366环境保护产品技术要求超声波管道流量计HJ/T367环境保护产品技术要求电磁管道流量计5水质五日生化需氧量(BODs)的测定稀释与接种法HJ505
JB/T6170压力传感器
JB/T7256自吸离心泵型式与基本参数JB/T7392
2数字压力表
电接点压力表
JB/T92731
JB/T10203
远传压力表
JC/T658.1-2007王
玻璃纤维增强塑料水箱第1部分SMC组合式水箱JC/T658.2-1997玻璃纤维增强塑料水箱第2部分手糊成型整体式水箱HG20520玻璃钢/聚氯乙稀(FRP/PVC)复合管道设计规定3术语和定义
下列术语和定义适用于本标准。3.1膜生物反应器membranebioreactor(MBR)以膜为载体,把生物反应(作用)和分离相结合,能改变反应进程和提高反应效率的设备。
3.2膜组件membranemodule
由膜元件、内联接件、端板和密封圈等组成的实用器件。3.3跨膜压差trans-membranepressure(TMP)膜进水侧与出水侧之间的压力差值。单位为kPa。4分类与命名
4.1分类
膜生物反应器按膜组件和生物反应器的相对位置进行分类,膜组件置手生物反应器内部的为浸没式膜生物反应器(submergedmembranebioreactor,SMBR):膜组件置于生物反应器外部的为外置式膜生物反应器(side-streammembranebioreactor,SSMBR)。4.2命名
膜生物反应器的型号由膜生物反应器的英文缩写(MBR)、分类的英文缩写(S代表浸没式膜生物反应器,SS代表外置式膜生物反应器)以及处理水量(m/d)和膜面积(m2)的阿拉伯数字组成:
示例:MBR-SS-300/1200
处理水量(m2/d)和膜面积(m2)分类(S代表浸没式膜生物反应器,SS代表外置式膜生物反应器)
膜生物反应器
表示外置式膜生物反应器,处理水量为300m2/d,膜面积1200m2。基本要求
5.1组成
HJ2527-2012
膜生物反应器由反应器壳体、膜组件、水泵、风机、管道、仪表、反洗清洗系统及电气控制等组成。
5.2制造
5.2.1膜生物反应器应按照规定程序批准的图纸及文件制造,并符合本标准的规定。未注尺寸公差应符合GB/T1804的规定,5.2.2反应器壳体可以采用焊接和拼装方式制造。焊接应严密不渗漏,无夹渣、气孔、裂痕、缩松、咬边等焊接缺陷。内部件等焊接应牢固可靠,无裂痕纹、缩松等焊接缺陷。焊缝坡口应符合GB/T985.1和GB/T1804的规定。5.3部件
5.3.1水泵
自吸离心泵应符合JB/T7256的规定:潜水排污泵应符合HJ/T336的规定:清洗泵应符合HG/T3183的规定。
5.3.2风机
风机应符合HJ/T251的规定
5.3.3电气控制
5.3.3.1电气柜柜体防护等级不低于GB4208中的IP555.3.3.2电气柜选择元、器件应符合GB/T3797-2005中4.4.1的规定。5.3.3.3电气柜内外布线应符合GB/T3797-2005中4.12.4的规定。5.3.3.4应具有液位控制、曝气控制、膜污染检测预警、进出水控制以及故障报警保护等对电气及膜组件的自动保护功能,5.3.4仪表
5.3.4.1压力测量仪表根据需要选择压力传感器、数字压力表、电接点压力表及远传压力表等,且应分别符合JB/T6170、JB/T7392、JB/T9273、JB/T10203的规定。5.3.4.2流量测量仪表根据需要选择超声波管道流量计及电磁流量计等,应分别符合HJ/T366、HJ/T367的规定。液位计应选用电接点式、压力式、干簧管液位式或超声波式。5.3.4.3pH值、浊度、CODcr、氨氮等可选仪表应符合相关标准规定。3
HJ2527-2012
5.4电气安全
5.4.1电线、电缆选择应符合GB5226.1-2008中第14章的规定。5.4.2安全接地保护应符合GB/T3797-2005中4.10.6的规定,5.4.3短路保护应符合GB/T3797-2005中4.10.2的规定:过载保护应符合GB/T3797-2005中4.10.3的规定。
5.4.4电气控制设备带电回路之间及其与裸露导电部件之间的绝缘电阻值应符合GB/T3797-2005中4.8.1的规定。
5.5材料
5.5.1膜生物反应器壳体可采用碳钢、不锈钢、玻璃纤维增强塑料及其他增强塑料等。5.5.2当膜生物反应器壳体采用碳钢时,应符合GB/T700的规定,且钢板厚度不得小于6mm,装置涂装前应进行喷砂处理,其等级应不小于GB/T8923中规定的Sa21/2级。5.5.3当膜生物反应器壳体采用不锈钢时,应符合GB/T3280、GB/T4237的规定。5.5.4当膜生物反应器壳体采用玻璃纤维增强塑料时,应符合JC658.1-2007中5.1和5.2的要求以及JC658.2-1997中4.1、4.2和4.3的规定,且壳体材料厚度不得小于8mm。5.5.5膜组件宜采用中空纤维膜、板式膜、管式膜等微滤膜或超滤膜组件,膜孔径为0.01μm0.4um,膜通量应不小于10L/(mh)(浸没式膜生物反应器)或不小于40L/(mh)(外置式膜生物反应器)。膜材质应强度高、抗污染、耐老化,正常运行条件下,使用寿命不低于三年。
5.5.6管道材质可选用聚氯乙烯管、焊接钢管等。选用聚氯乙烯管应符合GB/T4219.1的规定,选用焊接钢管应符合GB/T12771、GB/T3091的规定。5.6装配与安装
5.6.1膜生物反应器壳体应耐腐蚀、无渗漏,膜组件与出水管连接应严密可靠,各管路系统的连接处应严密不漏。
5.6.2膜组件装配时,应根据膜制造商的要求留有足够的空间,以满足安装、换膜和检修的要求。
5.6.3塑料管道阀门的连接应符合HG20520的规定,金属管道安装与焊接应符合GB50235的规定。
5.6.4当环境温度低于4℃时,装配安装时应对要求湿法储存的膜组件采取保温措施。6性能要求
6.1进水水质
膜生物反应器的进水水质应满足下列要求:化学需氧量(CODcr)≤500mg/L:五日生化需氧量(BODs)≤300mg/L悬浮物(SS)≤150mg/L:氨氮≤50mg/L;动植物油(n-Hex)≤50mg/L且矿物油(n-Hex)≤3mg/L:pH值6~9:水温宜在15℃-35℃间:达不到以上水质的原水应进行预处理;原水需采用满足膜厂家过滤精度要求的机械格栅进行过滤6.2出水水质
HJ2527-2012
膜生物反应器对CODs、BOD5、SS、氨氮的去除率应分别不低于90%、93%、95%、90%。出水水质指标的CODcr、BOD5、SS、氨氮、动物油和矿物油满足相应的回用或排放标准要求。
6.3主要工艺参数
膜生物反应器主要工艺参数值见表1。表1
主要工艺参数值
混合液悬浮
固体浓度(MLSS)
6000~12000
试验方法
7.1组成
污泥负荷
kgBODs/
(kgMLSS-d)
0.05~0.15
目测或检查设计图纸。
7.2尺寸
氨氮负荷
KgN-NHg/
(kgMLSS-d)
0.01~0.03
水力停留时间
各零部件及整机的尺寸采用相应精度等级的量具测量。7.3焊接质量
焊缝检查用焊缝检验尺测量及采用着色探伤7.4部件质量
检查部件合格证或由生产厂家提供检验报告。7.5电气安全
按GB/T3797-2005中5.2所述的相应方法进行试验。7.6材料
7.6.1壳体
跨膜压差
0~50(浸没式)
20~500(外置式)
由生产厂家提供材料合格证,壳体加工完成后按照GB/T700、GB/T3280、GB/T4237、JC658.1-2007或JC658.2-1997规定验收。7.6.2膜组件
在膜组件内通以0.02MPa~0.05MPa的压缩空气,用肥皂水(或其它能产生泡沫且无腐蚀性的溶液)涂于外部的接口处检查,稳定3min,应无气泡产生。7.6.3管道材质
由生产厂家提供材料合格证,加工完成后按照GB/T4219.1、GB/T12771或GB/T3091的规定验收。
7.7密闭性试验
7.7.1将膜生物反应器注满水,4h后观察应无渗漏。7.7.2对管路进行水压试验,试验压力不低于设计压力的1.5倍。金属管路在试验压力下稳定30min后,不应渗漏;塑料管路在试验压力下稳定1h,各连接处不应渗漏,7.8水质检测
HJ2527-2012
膜生物反应器进、出水水质检测方法:a)进、出水化学需氧量(CODc)按GB/T11914的方法检测:b)进、出水生化需氧量(BODs)按HJ505的方法检测:c)进、出水悬浮固体浓度(SS)按GB11901的方法检测:d)进、出水氨氮的检测方法按GB/T7479或GB/T7481的方法检测;e)进水动植物油和矿物油的检测方法按GB/T16488的方法检测。8
检验规则
8.1检验分类
膜生物反应器的检验分为出厂检验和型式检验8.2
出厂检验
出厂检验为逐台检验,检验项目见表2。型式检验
型式检验应从检验合格产品中抽取2台,检验项目见表2。表2检验项目及要求
项目名称
焊接质量
电气安全
膜组件
密闭性
进水水质
去除率
5.5.1~5.5.4
试验方法
当出现下列情况之一时,应进行型式检验:a)
新产品定型鉴定:
产品结构、材料或工艺有重大改变时;正常生产中,每三年进行一次;停产两年以上恢复生产时:
出厂检验结果和上次型式检验的结果有较大差异时。8.4判定规则
8.4.1产品经检验符合标准要求,则判定为合格出厂检验
型式检验
8.4.2若抽查的样品有不合格项,应加倍抽样,对各项目进行复检,若复检结果为全部合格,则仍可判定该批产品合格。8.4.3若复检产品中,仍有一台的任意一项出现不合格时,则判定该批产品不合格。6
9标志、包装、运输和购存
9.1标志
HJ2527-2012
膜生物反应器应在明显部位设置产品标牌,标牌应符合GB/T13306的规定。2包装bZxz.net
9.2.1包装型式应符合GB/T13384的规定。9.2.2设备出厂包装时,所有接头、管口、法兰面应全部封住。9.2.3装箱前,所有的仪器、仪表、膜组件等易损件应加以保护。9.2.4包装箱外应有收发货标志和储运标志,并应符合GB/T191的规定9.3运输
膜生物反应器应轻装轻卸,不得摔碰,避免膜组件和电气柜等受到挤压及碰撞,并注意防潮、防晒和防火等。
9.4购存
9.4.1电气控制装置及仪表等物品,应防尘、防水和防潮。9.4.2膜组件的贮存应参照膜供应商提供的技术要求,3膜生物反应器成品应在洁净的空间内存放,并避免挤压和碰撞,9.4.3
