NB/T 25077-2017.Technical requirement of selection of vacuum pump in nuclear power plant.
1范围
NB/T 25077规定了核电厂真空泵选型、性能、结构、材料和试验、检验等技术要求。
NB/T 25077适用于百万千瓦级压水堆核电厂常规岛凝汽器汽侧水环真空泵,其他功率等级压水堆核电厂常规岛凝汽器汽侧水环真空泵可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是未注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1348球磨铸铁件
GB/T2100一般用途耐蚀钢铸件
GB/T9239.1-2006 机械振动恒态(刚性)转子平衡品质要求第1 部分:规范与平衡允差的检验
GB/T 9439灰铁铸件
GB/T 11352-般 工程用铸造碳钢件
GB/T 13929水环真空泵 和水环压缩机试验方法
GB/T 29529泵的噪声测量 与评价方法
GB/T 29531泵的振动测量 与评价方法
JB/T 7255水环真空泵 和水环压缩机
ANSI FCI 70-2-2006 控制阀门座泄漏
3术语和定义、符号
3.1术语和定义
JB/T 7255中的术语和定义适用于本标准。
3.2 符号
TMCR (turbine maximum continuous rating)一汽轮 机最大连续功率工况,也称汽轮机额定功率工况。
MSR (moisture separator reheater)一汽水分离再热器。
4真空泵选型
4.1一般要求
4.1.1真空泵容量、 台数选择应根据机组容量、系统特点、稳定性、可靠性、运行方式及经济性等因素
确定。
4.1.2真空泵宜选取配备 两级压缩单元的水环真空泵。

标准图片预览






标准内容

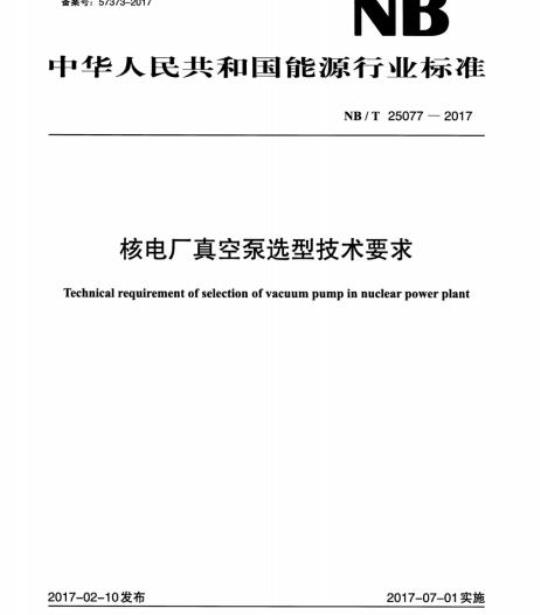

ICS 27.120.99
备案号:57373-2017
中华人民共和国能源行业标准
NB/T250772017
核电广真空泵选型技术要求
Technical requirement of selection of vacuum pump in nuclear power plant2017-02-10发布
国家能源局
2017-07-01实施
1范围
2规范性引用文件
3术语和定义、符号
3.1术语和定义
3.2符号·
4真空泵选型
4.1一般要求·
4.2真空泵参数·
4.3真空泵数据表
5性能要求
一般要求
5.2寿命
5.3振动·
5.4噪声
6结构要求
一般要求
叶轮·
轴和轴套
6.4轴封·
6.5联轴器
6.6冷却水管路
材料要求
水压试验
8.2性能试验·
8.3噪声测量·
8.4振动测量·.
8.5平衡试验
9涂漆、包装、运输和储存
附录A(资料性附录)
真空泵数据表
NB/T25077—2017
NB/T25077—2017
本标准按照GB/T1.1一2009《标准化工作导则第1部分:标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出并归口管理。本标准主要起草单位:中广核工程有限公司。本标准主要起草人:杨洪波、王雪、周琴、董君伊、段征强、苗卉、严庆云、苏秀丽、石英、范瑞波、胡友情、王志明。
本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条—号,100761)。bZxz.net
1范围
核电厂真空泵选型技术要求
NB/T25077—2017
本标准规定了核电厂真空泵选型、性能、结构、材料和试验、检验等技术要求。本标准适用于百万千瓦级压水堆核电厂常规岛凝汽器汽侧水环真空泵,其他功率等级压水堆核电厂常规岛凝汽器汽侧水环真空泵可参照本标准执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是未注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T1348球磨铸铁件
一般用途耐蚀钢铸件
GB/T2100
GB/T9239.1一2006机械振动恒态(刚性)转子平衡品质要求第1部分:规范与平衡允差的检验
GB/T9439
GB/T11352
GB/T13929
GB/T29529
GB/T29531
灰铁铸件
一般工程用铸造碳钢件
水环真空泵和水环压缩机试验方法泵的噪声测量与评价方法
泵的振动测量与评价方法
JB/T7255水环真空泵和水环压缩机ANSIFCI70-2—2006控制阀门座泄漏3术语和定义、符号
3.1术语和定义
JB/T7255中的术语和定义适用于本标准。3.2符号
TMCR(turbinemaximumcontinuousrating)一一汽轮机最大连续功率工况,也称汽轮机额定功率工况。
MSR (moisture separator reheater)—汽水分离再热器。
4真空泵选型
4.1一般要求
4.1.1真空泵容量、台数选择应根据机组容量、系统特点、稳定性、可靠性、运行方式及经济性等因素确定。
4.1.2真空泵宜选取配备两级压缩单元的水环真空泵。1
NB/T25077—2017
4.2真空泵参数
4.2.1真空泵设计参数应与凝汽器设计参数相匹配,单背压的凝汽器宜配置3台50%容量的水环式机械真空泵,双背压的凝汽器宜配置4台50%容量的水环式机械真空泵。4.2.2在启动时,全部抽真空设备投入运行后,应满足机组建立真空的要求。4.2.3真空泵吸入压力选取应符合下列规定:在额定条件下,真空泵吸入压力应选取汽轮机在额定工况下凝汽器背压。a)
真空泵最低吸入压力应选取汽轮机在冬季最低循环水温下运行时对应的凝汽器背压。b)
真空泵最高吸入压力应选取汽轮机在夏季最高循环水温下运行时对应的凝汽器背压。c)
4.2.4真空泵抽空容积应按下列各项之和计算:凝汽器真空容积。
高压缸及其排汽管容积。
MSR容积。
中压缸及其进汽管容积。
汽缸间联通管容积。
低压缸及其进汽管容积。
MSR壳体疏水箱容积。
汽轮机抽汽管容积。
4.3真空泵数据表
真空泵数据参见附录A。
5性能要求
5.1一般要求
5.1.1真空泵在不同吸入压力下运行时,其运行效率应始终处于高效率区,且空气量、真空度等抽吸性能应符合设计要求。
5.1.2真空泵应长期连续自动运行。5.1.3真空泵吸气管道上应配置气动蝶阀,气动蝶阀的严密性等级不应低于ANSIFCI70-2一2006中的IV级规定。
5.1.4真空泵组应配置止回阀、汽水分离器及密封水冷却器等部件。5.1.5真空泵应具有高抗汽蚀性能。5.1.6真空泵应配置密封水冷却器,冷却器换热面积裕量不应小于20%。5.2寿命
5.2.1真空泵主要部件设计寿命应与核电厂设计寿命匹配。5.2.2真空泵易损件寿命不应小于一个换料周期。5.3振动
5.3.1真空泵振动值测量应符合GB/T29531中B级的有关规定,当泵的中心高大于550mm,转速低于或等于600r/min时,可按600r/min~1500r/min类别评价振动级别。5.4噪声
真空泵组运行噪声水平不应超过85dB(A),至少应满足GB/T29529中B级的规定。2
6结构要求
6.1一般要求
6.1.1相同参数下的真空泵同种部件之间应能互换。6.1.2真空泵结构应便于维修。
6.2叶轮
6.2.1叶轮宜整体铸造。
6.2.2叶轮不应采用销钉固定。
6.2.3叶轮设计应使转子承受最小的轴向推力。6.3轴和轴套
轴径突变处应倒圆角,防止应力集中。6.3.1
轴宜带有可更换的轴套,轴套表面应耐磨。6.3.3轴和轴套间应密封,防止轴与轴套间泄漏。轴套端部应伸至密封压盖外。6.4轴封
轴封可采用填料密封或机械密封。6.4.2机械密封设计应考虑泵正常的轴向调整和轴向位移。NB/T25077—2017
6.4.3机械密封应满足给定的真空泵工作条件,机械密封材料的选择应满足耐腐蚀、耐磨损等要求。6.5联轴器
6.5.1泵和电动机连接应采用挠性联轴器。6.5.2联轴器应承受驱动电动机传递的最大扭矩和轴向力,并留有适量的安全裕量。6.5.3联轴器应配备防护罩。
6.6冷却水管路
6.6.1冷却水管路材料的选择应满足冷却水水质的要求。6.6.2冷却水管道接口宜采用法兰连接6.6.3冷却水管道公称尺寸不应小于DN25。7材料要求
7.1材料的选择应根据泵的工作介质及运行工况进行确定。选用的材料应符合国家或相应的行业标准。若选用灰铸铁件、球磨铸铁件、铸造碳钢件及耐腐蚀铸钢件,其质量应分别符合GB/T9439、GB/T1348、GB/T11352及GB/T2100的相应规定。7.2法兰面密封材料不得使用石棉制品。7.3与海水接触部件应采用耐腐蚀材料。8试验
8.1水压试验
8.1.1承受流体压力的零件应进行环境温度下的清水压力试验,水环真空泵的试验压力为0.3MPa。3
NB/T25077—2017
2水压试验的持续时间应不少于10min,不得有渗水或漏水等现象。8.1.2
8.2性能试验
泵的性能试验应按GB/T13929的规定。8.3噪声测量
泵的噪声测量应按GB/T29529的规定。振动测量
泵的振动测量应按GB/T29531的规定。8.5平衡试验
转动部件的静平衡或动平衡试验应按GB/T9239的规定。涂漆、包装、运输和储存
涂漆、包装、运输和储存参照标准JB/T7255执行。4
附录A
(资料性附录)
真空泵数据
NB/T25077—2017
真空泵性能参数见表A.1,密封水循环泵性能参数见表A.2,真空泵组结构特性数据见表A.3,真空泵组结构尺寸见表A.4,泵材料清单见表A.5,真空泵组附件材料清单见表A.6,真空泵接口管道尺寸及连接方式见表A.7,真空泵接管允许载荷见表A.8。表A.1真空泵性能参数
额定工况
单泵抽吸能力
轴功率
泵效率
参数描述
泵的型式
吸排气方式
空气流量
水蒸气流量
空气、水蒸气混合物流量
吸入压力
排出压力
最低吸入压力
入口压力
kPa(a)
最大启动轴功率
泵体设计温度
泵体设计压力
泵体试验压力
冷却水温
kPa(a)
kPa(a)
kPa(a)
kPa(g)
kPa(g)
NB/T250772017
真空泵
密封水循环泵
(若有)
热交换器
表A.2密封水循环泵性能参数(若有)参数描述
型式及型号
额定流量
吸入压力
额定扬程
轴功率
配套电动机额定功率
kPa(a)
3真空泵组结构特性数据
旋转方向(从被驱动端看)
轴端密封型式
联轴器型式/厂家
联轴器护罩型式/材料
轴承型式/数量
轴承润滑型式
吸入侧接口尺寸
排出侧接口尺寸
旋转方向(从被驱动端看)
轴端密封型式
联轴器型式/厂家
联轴器护罩型式/材料
轴承型式/数量
轴承润滑型式
吸入侧接口尺寸
排出侧接口尺寸
型号/型式
换热面积
换热面积裕量
冷却水流量
密封水流量
密封水侧阻力
如适用
如适用
如适用
如适用
热交换器
汽水分离器
冷却水侧阻力
密封水进/出水温度
冷却水进/出水温度
外形尺寸
表A.3(续)
mm×mm
注:D为汽水分离器的外径;H为汽水分离器的高度。表A.4真空泵组结构尺寸
结构/构造
泵体(含电机)外形尺寸(长×宽高)真空泵成套机组外形尺寸(长×宽×高)泵轴长度
泵轴直径
第一级叶轮吸入口类型
第一级叶轮直径
第二级叶轮吸入口类型(如有)第二级叶轮直径(如有)
最大起吊质量
连接法兰设计压力
连接法兰尺寸(×S)
真空泵质量
真空泵组包括底座等总质量
注:Φ为连接法兰的外径;S为连接法兰的壁厚。表A.5
分配器
轴承箱
mm×mm×mm
mmxmmxmm
MPa(g)
MPa(g)
mm×mm
泵材料清单
真空泵
NB/T25077—2017
参数值
密封水循环泵(如有)
NB/T25077—2017
联轴器
(如有)
轴套(如有)
联轴器体
弹性元件
防护罩
入口喷淋嘴(如有)
冷却管
热交换器
汽水分离器壳体
入口气动隔离阀
止回阀
地脚螺栓
系统内连接管道
入口波纹管
接口管道
气体吸入口
气体排出口
冷却水入口
冷却水出口
补充水进口
表A.5(续)
真空泵
真空泵组附件材料清单
真空泵接口管道尺寸及连接方式尺寸(外径×壁厚)
表A.8真空泵接管允许载荷
泵的名称
真空泵
接管力
密封水循环泵(如有)
单位:mm
连接方式(适用标准)
接管力矩
