JB/T 50150-1999
基本信息
标准号： JB/T 50150-1999
中文名称：行星锥盘无级变速器 产品质量分等
标准类别：国家标准(GB)
英文名称： Planetary Cone-disc Continuously Variable Transmission Product Quality Classification
标准状态：已作废
发布日期：1999-12-30
实施日期：2000-06-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1005715
标准分类号
中标分类号：机械>>通用零部件>>J19联轴器、制动器与变速器
关联标准
替代情况：JB/T 53084-1993
出版信息
页数：7页
标准价格：12.0
相关单位信息
标准简介

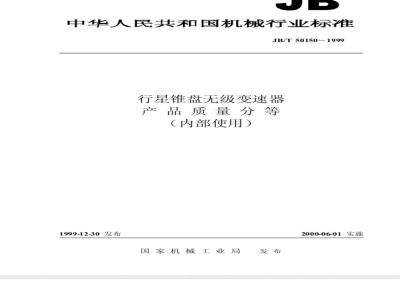

标准图片预览
标准内容
中华人民共和国机械行业标准
JB/T50150-1999
行星锥盘无级变速器
产品质量分等
（内部使用）
1999-12-30发布
IB/T50150-1999
国家机械工业局
2000-06-01实施
JB/T50150-1999
本标准是对JB/T53084一93《行星锥盘无级变速器产品质量分等》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB/T53084—93本标准由全国齿轮标准化技术委员会提出并归口。本标准负责起草单位：郑州机械研究所。本标准参加起草单位：郑州工学院、北京大兴电机厂、温州变速机器厂、国营星光工模具厂。本标准主要起草人：张元国、蒋民、许洪基、冯澄宙、施立心、叶仁志、曾国华。本标准于1993年首次发布。
中华人民共和国机械行业标准
中华人民共和国机械行业标准
行星锥盘无级变速器
产品质量分等
（内部使用）
JB/T50150-1999
代替JB/T53084—93
本标准规定了行星锥盘无级变速器（以下简称变速器）质量分等的原则及一般要求、质量指标、抽样评定方法。
本标准适用于JB/T6950《行星锥盘无级变速器》规定的变速器的质量评定与分等。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T28291987
JB/T6950—1993
分等原则及一般要求
分等原则
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）行星锥盘无级变速器
按变速器的制造质量和使用性能，将其分为合格品、一等品和优等品三个质量等级。3.1.1合格品
变速器的质量指标全面地达到JB/T6950的要求，符合产品图样要求，用户评价满足使用要求。3.1.2一等品
变速器的质量指标在JB/T6950的基础上有一定的提高（包括根据需要补充的质量指标），达到国际上同类产品的较好水平，用户评价使用效果较好。3.1.3优等品
变速器的质量指标在JB/T6950的基础上有很大提高（包括根据需要补充的质量指标），达到国际上同类产品的当代先进水平，用户评价使用效果与国际先进产品相当。2一般要求
3.2.1变速器应按经规定程序批准的产品图样和技术文件制造，3.2.2产品图样和技术文件应齐全。3.2.3变速器主要零件的材料、硬度、工作面粗糙度、尺寸精度应达到设计图样的要求，并附有原始检验记录。
质量指标要求
承载能力
国家机械工业局1999-12-30批准2000-06-01实施
JB/T50150-1999
变速器的承载能力应符合JB/T6950的规定。噪声
变速器噪声的测试按JB/T6950—1993中5.3.2.2的规定执行。空载噪声限制值应不超过表1规定的数值。表1
机座号
质量等级
合格品
声功率级
优等品
001-007
噪声声功率级
(22-040www.bzxz.net
变速器温升的测试按JB/T6950—1993中5.3.4计算确定。温升限制值应不超过表2、
表3规定的数值。
机座号
质量等级
机座号
质量等级
001-015
配用二极电机时的温升
(22-0-40
配用四极、六极、八极电机时的温升001-015
(22-0-40
变速器功率为大于或等于5.5kW时允许装散热装置。密封性
150-220
075-220
075-220
JB/T 501501999
变速器的密封性应符合JB/T6950—1993中5.3.7的规定。滑差率
变速器的滑差率检验按JB/T6950—1993中5.3.3.3计算确定。滑差率不超过表4规定的数值。
表4滑差率
输出转速
质量等级
配套二极电机
配套四极电机
配套六极电机
配套八极电机
合格品
优等品
变速器的效率按JB/T6950—1993中5.3.3.4计算确定效率值不低于表5规定的数值。
5效率
输出转速
质量等级
配套二极电机
配套四极电机
配套六极电机
配套八极电机
合格品
优等品
清洁度
变速器的清洁度检验按JB/T6950—1993中5.3.8的规定执行。杂质含量G应不超过表6规定的数值。表6
杂质含量G
机座号
质量等级
优等品
外观质量
001~220
变速器表面涂耐油油漆，油漆应均勾、光滑（无漏漆、脱落、流痕和气泡）。还剩1页未读，是否继迷续阅读？ 此文档由xsp12123分享于2019-04-051800
JB/T 501501999
变速器外观平整、光滑，不允许有锈蚀和碰伤等缺陷。、标志、包装
变速器的标志、包装符合JB/T6950—1993中7.1和7.2的规定。5
抽样评定方法
抽样评定方法按GB/T2829的规定，不合格分类按表7的规定。表7不合格分类
不合格类别
不合格质量水平RQL
不合格项目
承载能力
油池温升
滑差率
清洁度
密封性
不合格类别
不合格项目
主要零件质量
外观质量
标志、包装
用户评价，售后服务
变速器产品质量分合格品、一等品和优等品三个质量等级，不合格质量水平RQL=40。3抽样方案
5.3.1抽样方案的类型及检查水平本标准规定使用GB/T2829中的一次抽样方案，并规定使用判别水平IⅡI。5.3.2判定数组（Ac，Re）采用（1，2），样本n应符合(B/T2829的规定。5.4抽样检查的实施与评定
5.4.1样本应从工厂成品库或装配生产线上随机抽取，也可以从用户中抽取，抽取的样本应为工厂最近六个月内生产的产品。
5.4.2根据5.3.1规定的抽样方案，应对样本进行全数检查。样本的不合格数小于或等于合格判定数Ac时，评为合格；大于或等于不合格判定数Re时，评为不合格。若各类均评为合格，则最终评为合格。当有一类不合格时，则最终评为不合格。5.4.3评定变速器的质量等级时，根据抽样方案及评定准则，若某一类达到较高等级，而另一类达到
较低等级，在最终评定等级时，应按较低等级评定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
