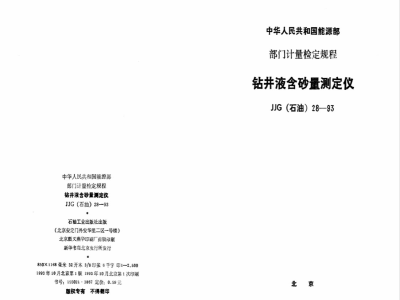

中华人民共和国能源部
部门计量检定规程
钻并液含砂量测定仪
JG（石油）28--93免费标准bzxz.net
石油工业出版社出版
（北京安定门外安华里二区一号楼）北京颠义燕华印刷厂排版印刷
新华书店北京发行所发行
850×1168毫米32开本3/8印张6千字印12,5001993年10月北京第1版1993年10月北京第1次印刷书号：155021·3867定价：0.59元版权专有不得翻印

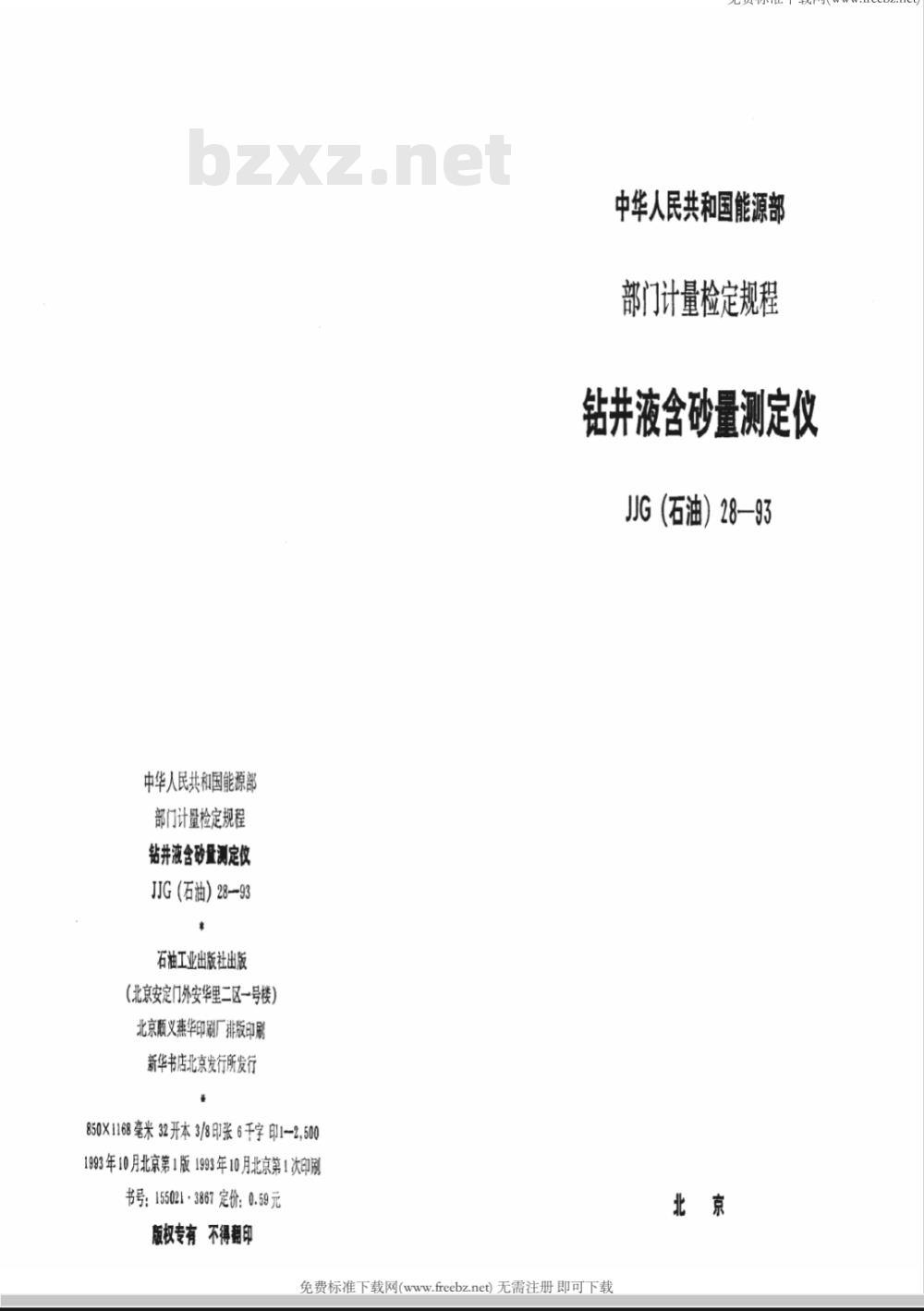

中华人民共和国能源部
部门计量检定规程
钻井液含砂量测定仪
JG（石油）28—93

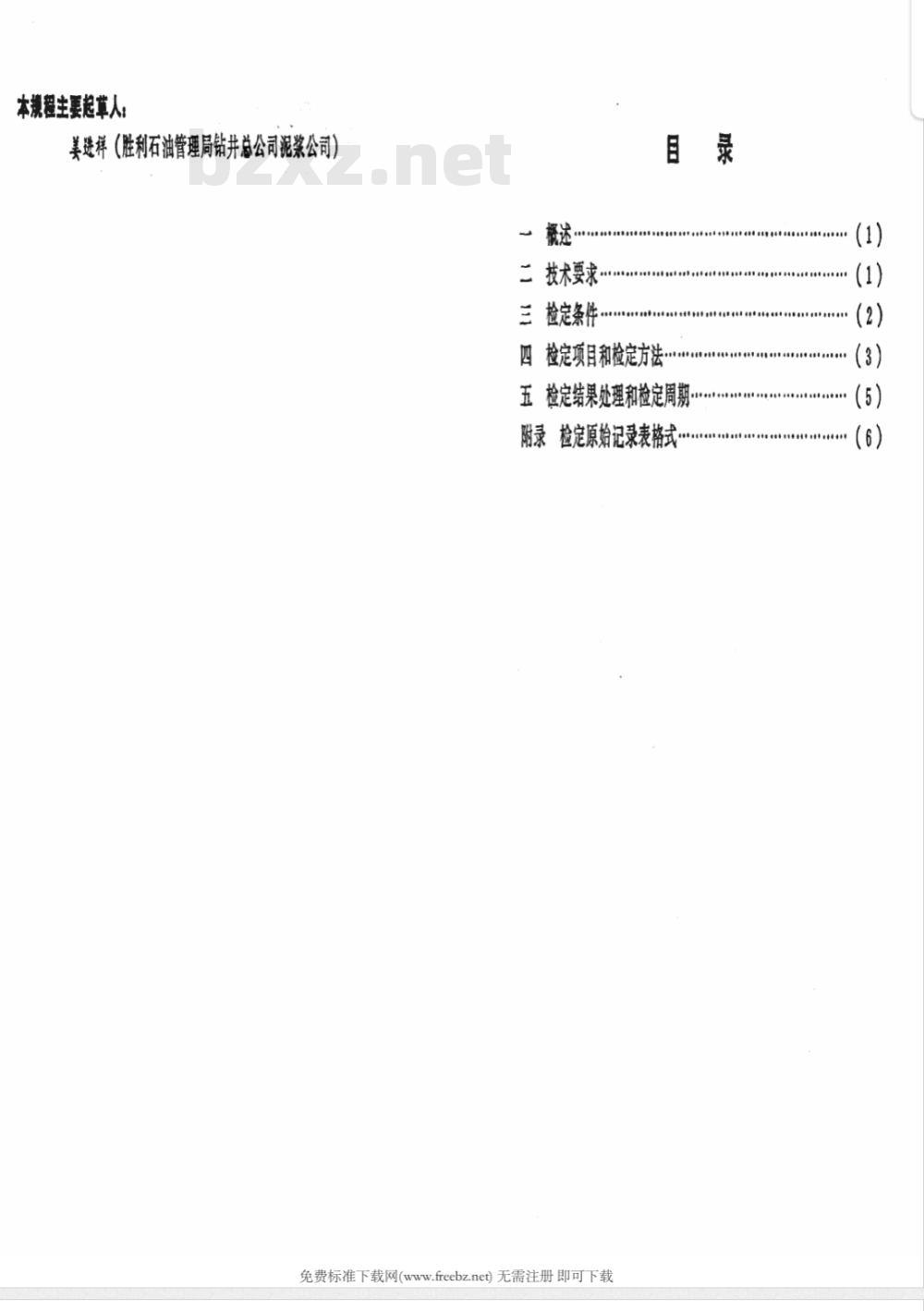

免费标准下载网(www.freebz.net)无需注册即可下载本规程主要起草人：
美进祥（胜利石油管理局钻井总公司泥浆公司）概述
二技术要求
三检定条件
四 检定项目和检定方法·
五 检定结果处理和检定周期.
附录检定原始记录表格式
免费标准下载网(www.freebz.net)无需注册即可下载录
（5）

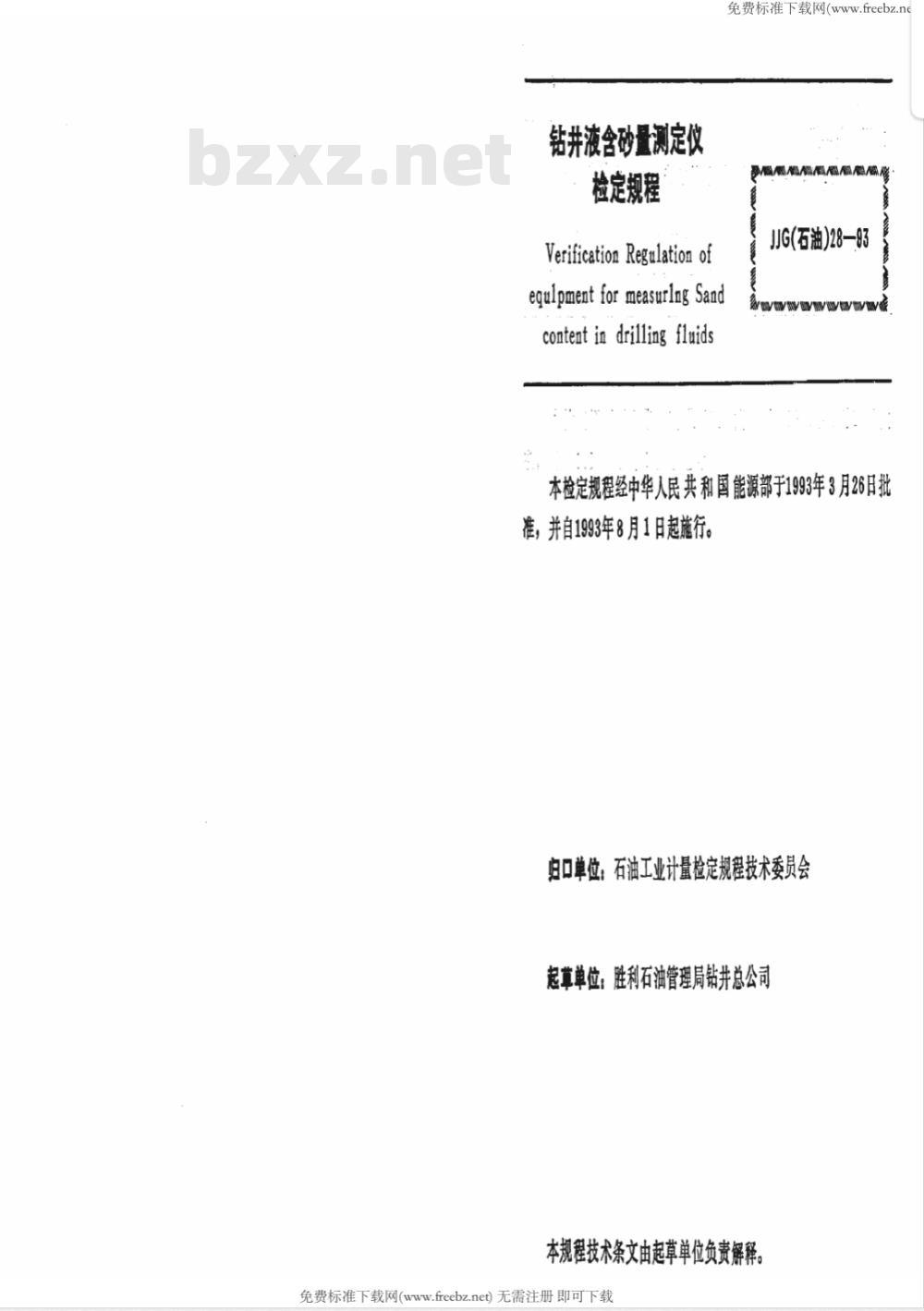

钻井液含砂量测定仪
检定规程
Verification Regulation of
免费标准下载网(www.freebz.neJG(石油)28-.93
equlpment for measurlng Sandcontent in drilling fluids
wwWWw/w
本检定规程经中华人民共和国能源部于1993年3月26日批准，并自1993年8月1日起施行。归口单位：石油工业计量检定规程技术委员会起草单位：胜利石油管理局钻井总公司本规程技术条文由起草单位负责解释。免费标准下载网(www.freebz.net)无需注册即可下载JG（石油）28-93
免费标准下载网(www.freebz.ne共2页第1页

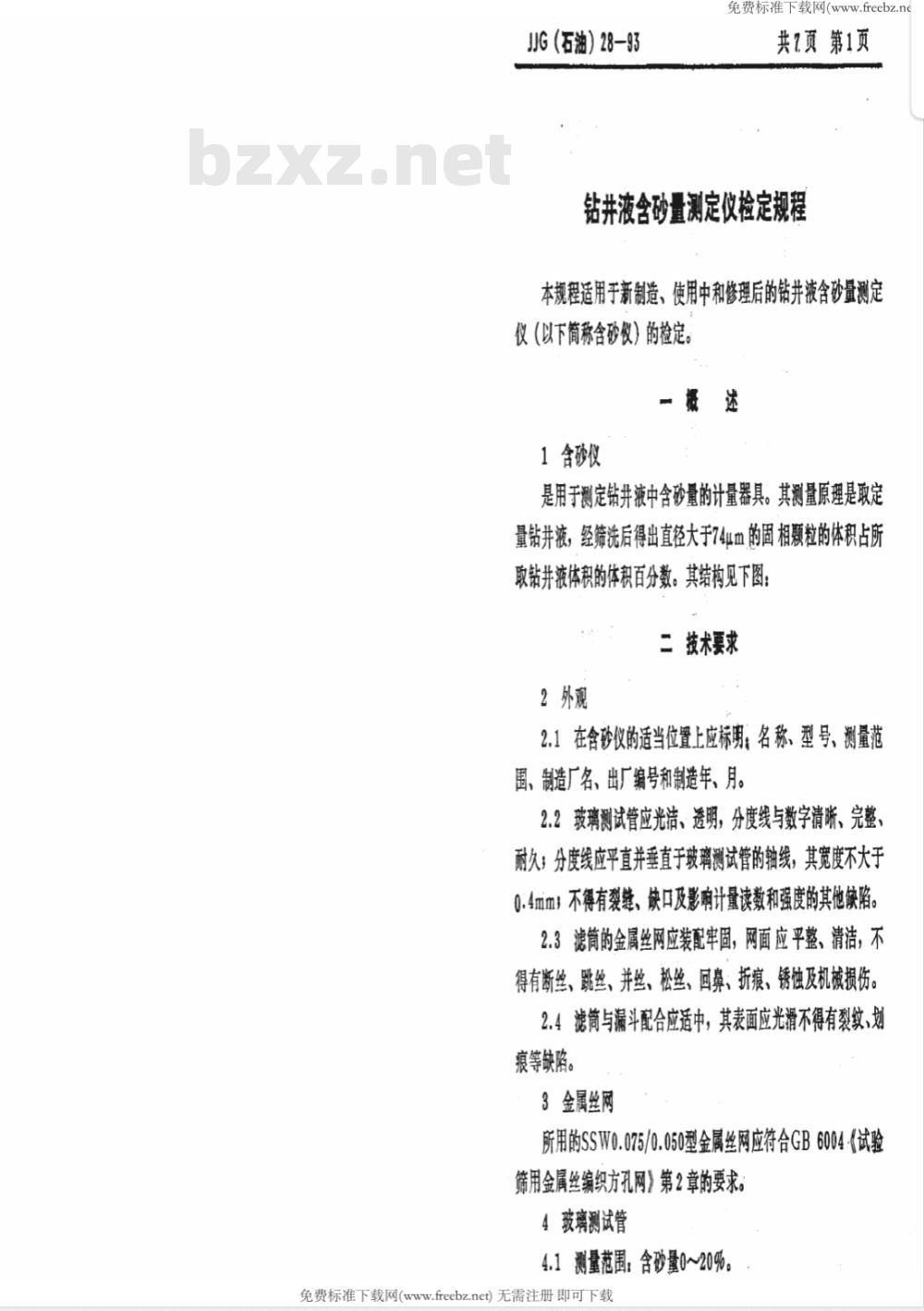

钻井液含砂量测定仪检定规程
本规程适用于新制造、使用中和修理后的钻并液含砂量测定仪（以下简称含砂仪）的检定。一摄述
1含砂仪
是用于测定钻并液中含砂量的计量器具。其测量原理是取定量钻并液，经筛洗后得出直径大于74um的固相颗粒的体积占所取钻并液体积的体积百分数。其结构见下图二技术要求
2外观
2.1在含砂仪的适当位置上应标明：名称、型号、测量范围、制造厂名、出厂编号和制造年、月。2.2玻璃测试管应光洁、透明，分度线与数字清晰、完整、耐久；分度线应平直并垂直于玻璃测试管的轴线，其宽度不大于0.4mm；不得有裂缝、缺口及影响计量读数和强度的其他缺陷。2.3滤筒的金属丝网应装配牢固，网面应平整、清洁，不得有断丝、跳丝、并丝、松丝、回鼻、折痕、锈蚀及机械损伤。2.4滤筒与漏斗配合应适中，其表面应光滑不得有裂纹、划痕等缺陷。
3金属丝网
所用的SSW0.075/0.050型金属丝网应符合GB6004-《试验筛用金属丝编织方孔网》第2章的要求。4玻璃测试管
4.1测量范围：含砂量0~20%。
免费标准下载网(www.freebz.net)无需注册即可下载共7页第2页

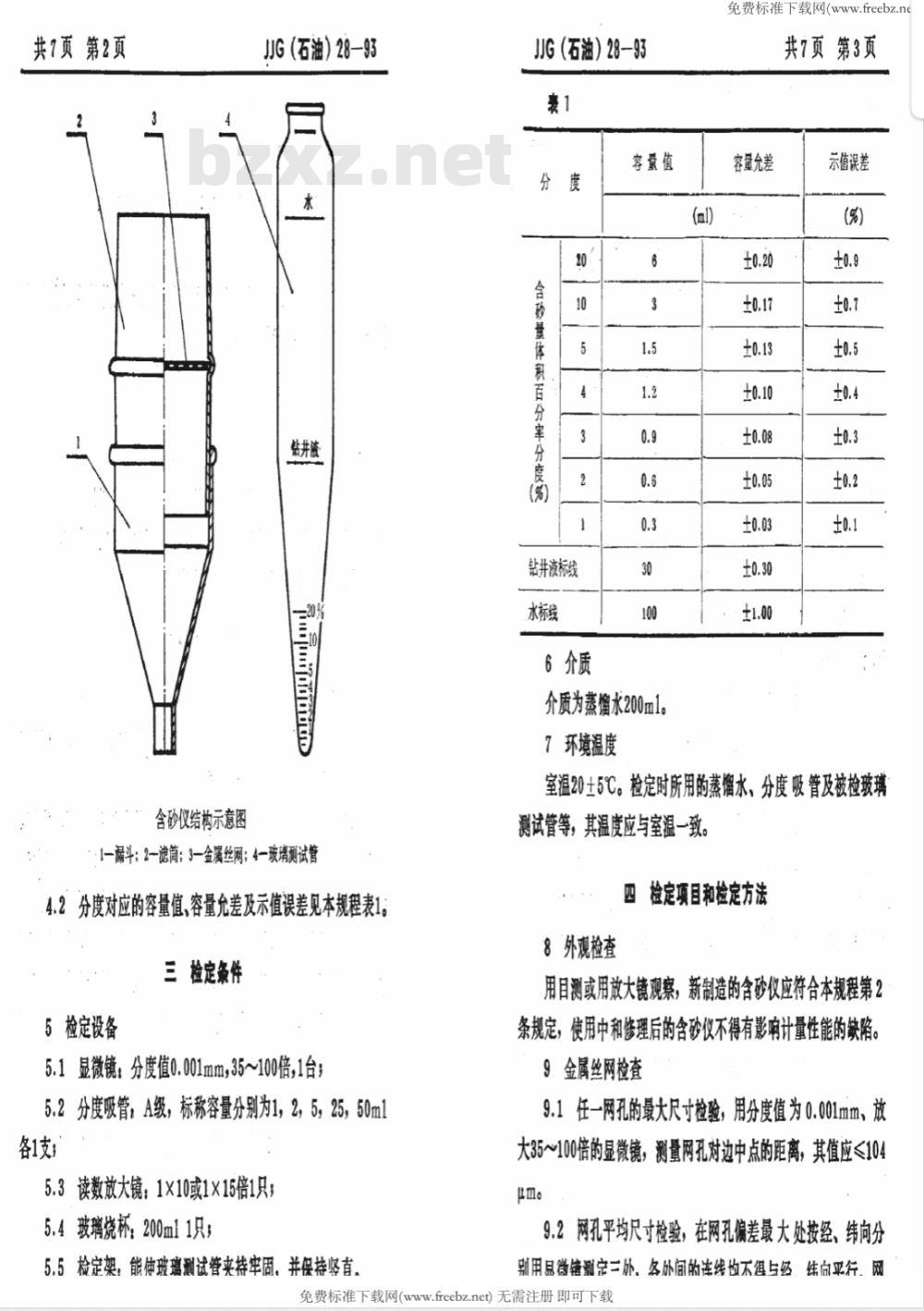

含砂仪结构示意图
JG（石油）28—93
黏井液
·1一漏斗：2一滤筒；3一金属丝网：4一玻璃测试管4.2分度对应的容量值、容量允差及示值误差见本规程表1。三检定条件
5检定设备
5.1显微镜，分度值0.001mm，35~100倍，1台：5.2分度吸管：A级，标称容量分别为1，2，5，25，50ml各1支；
5.3读数放大镜：1×10或1×15倍1只；5.4玻璃烧杯：200ml1只；
5.5检定架，能使玻璃测试管夹持牢固，并保持坚直，JG（石油）28-93
积百分宰分度
钻井液标线
水标线
6介质
容量值
介质为蒸馏水200ml。
7环境温度
免费标准下载网(www.freebz.ne共7页第3页
容量允差
示值误差
室温20±5℃。检定时所用的蒸馏水，分度吸管及被检玻璃测试管等，其温度应与室温一致。四检定项目和检定方法
8外观检查
用目测或用放大镜观察，新制造的含砂仪应符合本规程第2条规定，使用中和修理后的含砂仪不得有影响计量性能的缺陷。9.金属丝网检查
9.1任一网孔的最大尺寸检验，用分度值为0.001mm、放大35~100倍的显微镜，测量网孔对边中点的距离，其值应≤104μm。
9.2网孔平均尺寸检验，在网孔偏差最大处按经、纬向分别用显微镜测定三处，各外间的连线均不得与经、结向平行。网免费标准下载网(www.freebz.net)无需注册即可下载共7页第4页
孔平均尺寸按公式（1）计算。
式中：W网孔平均尺寸（μm)；
JG（石油）28-93
：1-—连续分布的网孔间距所占的长度（μm）；：n-—1长度上的网孔数量（个）；d—金属丝直径（um）。
取n为40个，d为50um，测定网孔尺寸应符合75±4.1um的规定。
9.3金属丝直径的检验，用显微镜分别测量不少于5根经丝和5根纬丝的平均值，应符合50±3um的规定。10玻璃测试管容量和示值误差检定10.1检定点的确定；新制造的玻璃测试管，检定表1规定的九个点，使用中和修理后的玻璃测试管，检定百分率分度分别为：1%，2%和钻井液标线三个点。10.2将玻璃测试管洗净凉于，竖直固定在检定架上。10.3用相应的滴定管，按玻璃测试管的百分率分度和容量大小由低分度线到高分度线依次吸取相应的蒸馏水，并记录吸取量，注入玻璃测试管内。注入时将滴定管的流液口移至玻璃测试管被检分度线处，使水沿内壁流下，避免水滴溅开；水面与内壁接触处形成正常弯月面，不应有挂水等沾污现象，以免影响容量检定的准确度。当观察液面准确地升到被检分度线时，停止注入，记录实测容量并计算容量误差，其值应符合本规程表1规定10.4液面的观察方法，应当以液体弯月面的最低点与分度线的上缘水平相切，观察者的视线必须与分度线在同一水平面上。为使弯月面最低点的轮廊清晰地呈现，可在玻璃测试管分度线背面衬黑白纸板，黑色的上缘位于弯月面下1mm处。10.5示值误差按公式（2）计算，V
JG（石油）28—93
式中：6—示值误差（%）)；
免费标准下载网(www.freebz.n
共7页第5页
≥——含砂量体积百分率分度（%），V—实测含砂量体积百分率分度相应的容量值（m1）；V-实测钻并液容积的容量值（m1)。示值误差应符合本规程表1规定。五，检定结果处理和检定周期
11经检定符合本规程要求的含砂仪，发给检定证书；经检定不合格的含砂仪，发给检定结果通知书。12含砂仪的检定周期一般为12个月。免费标准下载网(www.freebz.net)无需注册即可下载共7页第6页
检定原始记录表格式
JG（石油）28-93
钻并液含砂量测定仪检定愿始记录表前号
送检单位
制造厂
型号规格
测量范围、
外观检查
制造端号
检定时温度
检定结果
玻璃测试管容量及示值误差检定分
含助量体积百分率分度份
钻井液标线
水标线
容量值
容量允差
实测容量
容量误差
示值误差
JIG（石油）28—93
免费标准下载网(www.freebz.ne共7页第顶
金属丝网检定
项目及求
在一网孔最大尺寸
网孔平均尺寸及平均尺寸偏差
金属丝直径及极限偏差
检定员
免费标准下载网(www.freebz.net)无需注册即可下载复核员
≤104
实测值
19年月日
