HG/T 2521-1993.
1主题内容与适用范围
HG/T 2521规定了工业硅溶胶的技术要求、试验方法、检验规则、标志、包装.运输及贮存。
HG/T 2521适用于工业硅溶胶。该产品主要用于精密铸造以及造纸、纺织、涂料工业,还可用作无机粘结剂、催化剂载体.显像管涂层的助剂、地板腊中的防滑剂等。
分子式:mSiO2●nH2O
2引用标准
GB 191包装储运图示标志
GB/T 601化学试剂滴定分析(容量分析)用标准溶液的制备
GB/T 603化学试剂试验方法中所用制剂及制品的制备
GB/T 611化学试剂密度测定通用方法
GB 1250极限数值的表示方法和判定方法
GB/T 6678化工产品采样总则
GB/T 6682分析实验室用水规格和试验方法
3产品分类、代号和型号
工业硅溶胶的分类、代号和型号如表1。
4技术要求
4.1外观:乳白色半透明胶状液体。
4.2工业硅溶胶应符合表2要求。
5试验方法
本标准所用试剂和水,在没有注明其他要求时,均指分析纯试剂和GB/T 6682规定的三级水。
试验中所需标准溶液、制剂及制品,在没有注明其他要求时,均按GB/T 601、GB/T 603之规定制备。
5.1二氧化硅含量的测定
5.1.1方法提要
将试样烘下,于800~850℃下灼烧至恒重。扣除氧化钠,测出二氧化硅含量。
5.1.2 分析步骤
用先于800~850℃灼烧至恒重的瓷坩埚,称取约2g试样,精确至0.0002g。于105~110℃下烘干，再于800~ 850℃灼烧至恒重。
5.1.3分析结果的表述
以质址百分数表示的二氧化硅(SiO2)含量(X1)按式(1)计算:

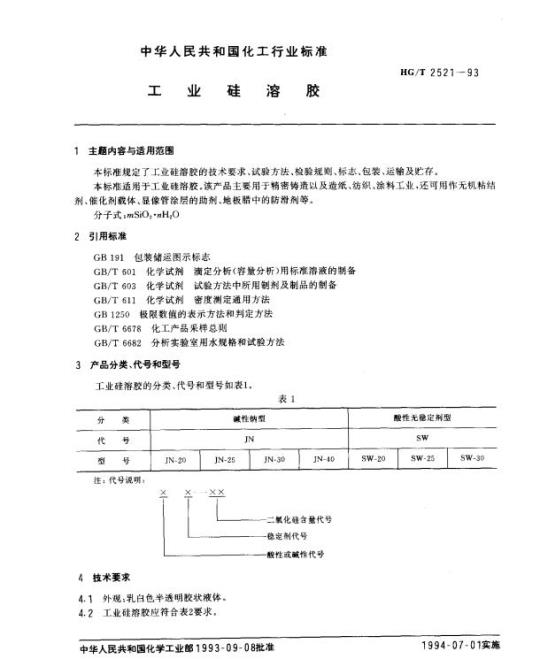

中华人民共和国化工行业标准
主题内容与适用范围
HG/T 2521--93
本标准规定了工业硅溶胶的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标推适用于工业硅溶胶。该产品主要用于精密铸造以及造纸、纺织、涂料工业，还可用作无机粘结剂、催化剂载体、显像管涂层的助剂、地板腊中的防滑剂等。分子式：mSiO2·nH,0
2引用标准
GB191包装储运图示标志
GB/T601化学试剂滴定分析（容量分析）用标准溶液的制备化学试剂试验方法中所用制剂及制品的制备GB/T 603
GB/T611化学试剂密度测定通用方法GB1250极限数值的表示方法和判定方法GB/T6678化工产品采样总则
分析实验室用水规格和试验方法GB/T 6682 bzxZ.net
3产品分类、代号和型号
工业硅溶胶的分类、代号和型号如表1。表1
注：代号说明：
4技术要求
碱性钠型
4.1外观：乳白色半透明胶状液体。4.2工业硅溶胶应符合表2要求。JN-30
二氧化硅含量代号
稳定剂代号
酸性或碱性代号
中华人民共和国化学工业部1993-09-08批准SW-20
酸性无稳定剂型
1994-07-01实施
二氧化硅(Si)2)含量，%
氧化钠(Naz0)含量，%
粘度（25C）,Pas
密度(25C).g/cm2
平均粒径，nm
HG/T2521—93
碱性钠型
8.5～10.0
酸性无稳定剂型
9.0～10.5
-325.0×10-35.0×10-3|6.0×1016. 0×10*3|7.0×10-3
注：用户对平均粒径有特殊要求时，可与生产厂商定。5试验方法
本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T6682规定的三级水。试验中所需标准溶液、制剂及制品，在没有注明其他要求时，均按GB/T601、GB/T603之规定制备。
5.1二氧化硅含量的测定
5.1.1方法提要
将试样烘下，于800～850℃下灼烧至恒重。扣除氧化钠，测出二氧化硅含量。5.1.2分析步骤
用先于800～850℃灼烧至恒重的瓷蜗，称取约2g试样，精确至0.0002g。于105~110℃下烘干，再于800~850C灼烧至恒重。
5.1.3分析结果的表述
以质量百分数表示的二氧化硅(SiO,)含量(X,)按式(1)计算：m×100-X
式中:mi-
灼烧后残渣的质量，g；
m—试料质量.g;
X2—5.2条测得的氧化钠(Na2O)含量，%。5.1.4允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.1%。5.2氧化钠含量的测定
5.2.1火焰发射光度法
5.2.1.1方法提要
测量火焰中钠所发射的特征电磁辐射强度，测定钠含量。5.2.1.2仪器、设备
5.2.1.2.1火焰光度计、带有钠滤光片。5.2.1.3试剂和材料
HG/T2521--93
5.2.1.3.1钠标准溶液：1ml溶液含有0.2mgNa。称取0.508g于500~~600C灼烧至恒重的氯化钠（GB1266)溶于水。移入1000mL容量瓶中，稀释至刻度，摇匀。贮存于聚乙烯瓶中。5.2.1.4分析步骤
5.2.1.4.1工作曲线的绘制
在六个100mL容量瓶中，用移液管分别移入0、2.0、4.0、6.0.8.0、10.0mL钠标准溶液，用水稀释至刻度，摇匀。在火焰光度计上，使用钠滤光片，以水调零点，用钠含量为20μgNa/mL.的溶液调刻度为100，依次测量上述各溶液的辐射强度。以钠的质量（mg)为横坐标，对应的辐射强度为纵坐标，绘制工作曲线。5.2.1.4.2测定
称取约0.5g碱性钠型硅溶胶试样或约2g酸性无稳定剂型硅溶胶试样，精确至0.001g，置于100mL容量瓶中，加水至刻度，摇匀。在火焰光度计上，使用钠滤光片，以水调零点，用钠含量为20ugNa/mL的溶液调刻度为100,测量试验溶液的辐射强度。从工作曲线上查出对应的钠的质量。5.2.1.5分析结果的表述
以质量百分数表示的氧化钠(Na2O)含量(X,)按式(2)计算：X2=
0. 134 8 X m
× 100=
m X 1. 348
m×1000
式中：mi从工作曲线上查得钠的量，mg；m—试料质量，g3
1.348-将钠换算成氧化钠的系数。5.2.1.6允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值：碱性钠型硅溶胶不大于0.02%，酸性无稳定剂型硅溶胶不大于0.003%。5.2.2容量法（仲裁法、仅适用于碱性钠型硅溶胶）5.2.2.1方法提要
以甲基红为指示剂，用盐酸标准滴定溶液滴定氧化钠。5.2.2.2试剂和材料
5.2.2.2.1盐酸(GB/T 622)标准滴定溶液：c(HCI)约0.1mol/L。5.2.2.2.2甲基红(HG 3—958)指示液：2g/L。5.2.2.3分析步骤
称取约5g试样，精确至0.001g，置于250ml锥形瓶中，加50mL水，摇匀。加入3～5滴甲基红指示液，用盐酸标准滴定溶液滴定至溶液由黄色变为红色即为终点。5.2.2.4分析结果的表述
以质量百分数表示的氧化钠(Na2O)含量(X，)按式(3)计算：Xg = g.VX0 031 0 × 100 - 3.10 Xc:V（3
式中：C——盐酸标准滴定溶液的实际浓度,mol/L;V---滴定中消耗盐酸标准滴定溶液的体积，mL.;m
m-试料质量，g;
0.0310———与1.00mL盐酸标准滴定溶液Lc(HC!)=1.000mol/L]相当的，以克表示的氧化钠质量。5.2.2.5允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.02%。189
5.3pH值的测定
5.3.1方法提要
HG/T 2521-93
用配有玻璃测量电极和饱和甘汞参比电极的酸度计测量试样的pH值。5.3.2仪器、设备
5.3.2.1酸度计：配有玻璃电极和饱和甘汞电极，分度值为0.02pH单位。5.3.3分析步骤
取50mL硅溶胶试样，置于100mL烧杯中，以玻璃电极为测量电极，饱和甘汞电极为参比电极，用酸度计测量pH值。
5.3.4允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.2pH单位。5.4粘度的测定
5.4.1方法提要
测定硅溶胶与转子作相对运动的阻力，表示硅溶胶的粘度。5.4.2仪器、设备
5.4.2.1恒温水浴：温度波动范围小于0.5℃。5.4.2.2温度计：分度值0.1℃。5.4.2.3旋转式粘度计。
5.4.3分析步骤
5.4.3.1根据试样粘度大小，由所用仪器的量程表中选用适宜的转子及转速。5.4.3.2将试样和转子恒温至25土0.5℃，并保持试样温度均匀，测定硅溶胶的粘度。5.4.4分析结果的表述
以Pa·s表示的25℃时试样的绝对粘度（n)按式（4)计算：nK·α
（4）
式中：K—系数，由所用仪器的系数表中查得；α—指针所指读数。
5.4.5允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值JN-40不大于1.0×10-3Pa·s，其他类别、型号的硅溶胶不大于0.5×10-3Pa·S。5.5密度的测定韦氏天平法
5.5.1方法提要
在25℃时，分别测量浮锤在水中及试样中的浮力。根据水的密度及浮锤在水中与试样中的浮力计算试样的密度。
5.5.2仪器、设备
5.5.2.1韦氏天平：浮锤内温度计分度值为0.1℃。5.5.2.2恒温水浴：温度可控制在25士0.5℃。5.5.3分析步骤
5.5.3.1将浮锤用细铂丝悬于天平横梁末端，并调整底座上的螺丝，使横梁与支架的指针尖相互对正。5.5.3.2将浮锤全部浸入盛有经煮沸并冷却至约25℃水的玻璃筒中，不得带入气泡。玻璃简置于恒温水浴中，恒温至25士0.5℃。调整天平骑码使指针重新对正，记录读数。5.5.3.3将浮锤取出，使其完全干燥。在相同的温度下，用试样代替水按5.5.3.2条进行操作。5.5.4分析结果的表述
以g/cm表示的试样在25C时的密度（p）按式（5）计算：190
HG/T 2521--93
式中：P1--—浮锤浸入水中时骑码的读数；02—-浮锤浸入试样中时骑码的读数；0.9971—25℃时水的密度，g/cm。 × 0. 997 1
5.5.5允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.01g/cm。5.6平均粒径的测定
（5）
5.6.1方法提要
在200g/L的氯化钠溶液中入硅溶胶试样，以氢氧化钠标准滴定溶液滴定二氧化硅胶粒表面的硅烷醇基团，记录pH从4.00到9.00之间耗去的氢氧化钠标准滴定溶液的体积。由经验公式求得二氧化硅胶粒的平均粒径。
5.6.2试剂和材料
5.6.2.1盐酸(GB/T622)溶液：1+10。5.6.2.2氢氧化钠(GB/T629)标准滴定溶液：c(NaOH)约0.1mol/L。5.6.2.3氯化钠(GB/T1266)。
5.6.3仪器、设备
5.6.3.1酸度计：配有电磁搅拌器、玻璃电极和饱和甘汞电极，分度值为0.02pH单位。5.6.4分析步骤
称取含约1.5g二氧化硅的硅溶胶试样，精确至0.01g，置于200mL烧杯中。加100mL水稀释，把烧杯放在电磁搅拌器的盘上，将玻璃电极和饱和甘汞电极插入试样中。用盐酸调节至酸度计指示pH值为3～3.5。加入30g氯化钠，加水至约150mL，使氯化钠溶解，搅拌均匀。用氢氧化钠标准滴定溶液滴定，记录pH在4.00~~9.00范围内消耗氢氧化钠标准滴定溶液的体积。5.6.5分析结果的表述
以μm表示的硅溶胶平均粒径(D)按式(6)计算：D
320V.c-25
式中：V——-滴定时消耗氢氧化钠标准滴定溶液的体积，mL；c—-氢氧化钠标准滴定溶液的实际浓度，mol/L。5.6.6允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于1.0nm。6检验规则
6.1工业硅溶胶应由生产厂的质量监督检验部门按本标准的规定进行检验。生产厂应保证所有出厂的工业硅溶胶都符合本标准的要求。每批出厂的产品都应附有一定格式的质量证明书、内容包括：生产厂名、产品名称、类别、型号、生产日期、批号、净重、产品质量符合本标准要求的证明及本标准编号。6.2使用单位有权按照本标准的规定对收到的工业硅溶胶进行验收。验收应在货到之日算起的一个月内进行。
6.3每批产品不超过20t。
6.4按GB/T6678第6.6条的规定确定采样单元数。采样时将采样器以管内外液面一致的速度垂直插入包装容器底部进行采样。采样总量不少于500mL。将所采的样品混匀后分装于两个清洁、干燥的玻璃瓶中，密封。瓶上粘贴标签，注明：生产厂名、产品名称、类别、型号、批号、采样日期和采样者姓名。一瓶用于检验，另瓶保存三个月，备查。191
HG/T2521—93
6.5检验结果如有项指标不符合本标准要求时，应重新自两倍量的包装桶中采样核验，核验结果既使只有一项指标不符合本标准要求时，则整批产品不能验收。6.6当供需双方对产品质量发生异议时，按照《全国产品质量仲裁检验暂行办法》的规定办理。6.7采用GB1250规定的修约值比较法判定检验结果是否符合标准7标志、包装、运输、贮存
7.1包装桶上应有牢固、清晰的标志，内容包括：产品名称、生产厂名、商标、类别、型号、批号、生产日期、净重、本标准编号以及运输、贮存温度0～40℃。7.2工业硅溶胶用塑料桶或内衬塑料桶的铁桶包装，每桶净重25、50、125、250kg。7.3二工业硅溶胶在0～40℃条件下稳定贮存期：自生产日期起，碱性钠型硅溶胶为一年，酸性无稳定剂型硅溶胶为半年。贮存过程中，严禁与酸、碱、有毒物品及其他易腐蚀物品存放在一起。防止冰冻、曝晒。7.4工业硅溶胶在运输过程中严禁冰冻和曝晒。在搬运和堆码时，应轻拿轻放，防止撞击。附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部天津化工研究院归口。本标准由化学工业部天津化工研究院和青岛海洋化工厂、武汉化工厂、武进县硅溶胶厂负贵起草。本标雅主要起草人姜俊华、吴仁智、胡熙美、单彩萍。192
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
