本标准规定了陆地安装的大型汽轮发电机组多转子系统转轴径向振动的测量方法及评定准则。本标准适用于额定功率大于50MW，额定转速范围为1500~3600r/min的陆地安装的大型汽轮发电机组。一般来说，汽轮发电机组的振动状态应从转轴振动和轴承座振动两个方面进行评价。本标准适用于汽轮发电机组在正常工况下位于或靠近轴承处转轴振动的测量和评定。本标准不适用于非稳态工况，例如起动、停机、超速及通过临界转速时，轴系振动状态的评定。本标准不适用于汽轮发电机组轴系扭转振动和轴向振动的测量和评定。 GB/T 11348.2-1997 旋转机械转轴径向振动的测量和评定 第2部分:陆地安装的大型汽轮发电机组 GB/T11348.2-1997 标准下载解压密码：www.bzxz.net

GB/T11348.2—1997
本标准是旋转机械转轴径向振动测量和评的系列标准之·它等效采用国际标准IS7919-2：1996《非往复式机器的机械振动一一旋转轴的测利评定准则第2部分：陆地安装的人型汽轮发电机组》。

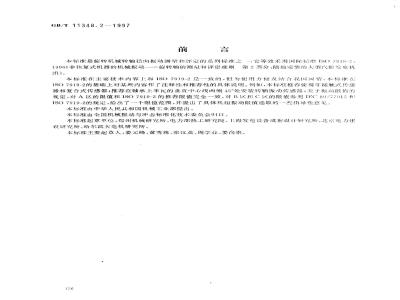

本标准在主要技术内穿上和1S0）7919-2是一致的.但为使用方使及结合我国国情，本标准在IS07919-2的基础上对某些内容作了注释性和推荐性的具体说明。例如，本标准推荐使用非接触式传感器和复合式传感器：推荐在轴承上半瓦的垂直中心线两侧45°处安装转轴振动传感器；关于振动限值的规定，对A区的限值和ISO7919-2的推荐限值完全-~致，对B区和C区的限值参照IFC89/77015和ISO7919-2的规定，给出了一个限值范围，并提出了具体机组振动限值选取的~一些指导性意见，本标雄由中华人民共和国机械工业部提出。本标准由全国机械振动与冲击标准化技术委员会归口。本标准起草单位：郑州机械研究所、电力部热工研究院、上海发电设备成套设计研究所、北京电方建设研究所、哈尔滨大电机研究所。本标准主要起草人：姜元峰、黄秀珠、张汉英、周学业、姜尚崇。156
GB/T 11348.2 1997
ISO前言
ISO)（I围际标准化组织）是世界各国标准化组织（ISO成员国)的联合。国际标准的筹备工作通常出ISO技术委员会完成。任何成员国对某：技术委员会已建立的项目都有权在该技术委员会L提出岸议。和ISO协调一致的国际组织，无论是政府组织或非政府组织，也参加了这项T作。ISO）和国际电L委员会在电工技术标准的所有领域中都密切协作、保持·致。国际标准草案中技术委员会传送给各成员国表态，作为已正式发表的围际标准必须由至少75%的成员国投票赞成。
国际标准IS(）7919-2由ISO/TC108技术委员会（机械振动与冲击）SC2分技术委员会（机械，车辆和结构的机械振动和冲击的测量和评定)提出。IS7919总标题为：“非往复式机器的机械振动一一旋转轴的测量和评定谁则”，它包括了以下几部分：
第1部分；总则
-第2部分：陆地安装的大型汽轮发电机组…·第3部分：耦合的工业机器
一第4部分：燃气轮机组
第5部分：水力发电厂和泵站机组附录A是IS7919这-部分的正文部分。157
中华人民共和国国家标准
旋转机械转轴径向振动的测量和评定第2部分：陆地安装的大型汽轮发电机组Mechanical vibration of non-reciprocating machinesMeasurements on rotating shafts and evaluation criteriaPart 2:Large land-based steam turbine generator sets1范围
GB/T 11348.2-- 1997
eqv ISo 7919-2:1996
本标准规定了陆地安装的大型汽轮发电机组多转了系统转轴径向振动的测量方法及评定准则本标准适用于额定功率大于50MW，额定转速范围为1500～3600r/min的陆地安装的人型汽轮发电机组。一般来说，汽轮发电机组的振动状态应从转轴振动和轴承座振动两个方面进行评价。本标准涉及的转轴振动测量和评定的：般原则，参照GB11348.1一89。本标准适用于汽轮发电机组在正常工况下位于或靠近轴承处转轴振动的测量和评定。本标准不适用于非稳态工况，例如起动、停机、超速及通过临界转速时，轴系振动状态的评定。本标准不适用于汽轮发电机组轴系扭转振动和轴向振动的测量和评定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB11348.1一89旋转机械转轴径向振动的测量和评定第1部分：总则GB11347—89大型旋转机械振动烈度的现场测量和评定3定义
本标准采用下列定义。
3.1偏摆run-out
由机械的、电磁的、材质的因素，例如被测轴段偏心、弯曲、轴表面不圆度及局部缺陷、剩磁、材质不均匀、表层残余应力等，引起的非振动偏差。3.2基线值base line
机组在稳态工况运行时有代表性的、可重复的正常振动值，一般由该台具体机组在以前正常运行期间多次测量的统计平均得到。
4测量方法
测量转轴的相对振动或转轴的绝对振动。4.1传感器的选用
对于大型汽轮发电机组转轴振动测量，可用接触式传感器对转轴做绝对振动测量（轴相对于地面）、或者用非接触式传感器对转轴做相对振动测量（轴相对于轴承座），或者用由一个非接触式传感器利个惯性传感器组成的复合式传感器来测量转轴的绝对振动。使用接触式传感器时应考虑触头占接与轴国家技术监督局1997-06-06批准458
1998-01-01实施
GB/T11348.2--1997
表面接触，受轴表面速度等因素限制：使用电涡流传感器时应考虑电磁脉冲干抗的影响本标准推荐使用接触式传感器或复合式传感器。4.2测点布置
位于每个轴承处或靠近轴承处垂直旋转轴线的同一横向平面内，沿径向相互垂直地安装两个转轴振动传感器。对所有轴承，传感器安装的方位要尽可能相同，本标准推荐在每个轴承十长瓦的直中心线两侧45°处安装传感器。制造厂在新机结构设计时应为安装转轴振动传感器提供条件。对于机组长期运行的振动监测，也可以在每个轴承处只装个转轴振动传感器。但是，由于轴承油膜刚度、阻尼，支承动刚度在圆周方向的各向异性，因此，测振方向不同所测得的转轴振动的值也不…样，每个轴承处只装一个转轴振动传感器，只有在积累了足够的经验之后才能这样做。在机组验收、新机调试或振动故障诊断时，可根据需要增加临时测振点。4.3测量参数免费标准bzxz.net
4.3.1位移
大型汽轮发电机组转轴振动测量参数是通频振动位移峰峰值，单位为微米（um）。所谓通频振动是指在规定频带内的宽频带振动。对手每个轴承处的转轴振动，以在两个相豆垂直方向所测得的位移峰峰催中的较人者作为评定的依据。在有些应用场合，还可能需要测量轴心轨迹、轴心位置或者轴心最大偏移值。
大型汽轮发电机组转轴振动测量的频带应足够宽，频带的上限频率最低为160Hz。对于故障诊断，频率范围需要更宽些。
4.3.2相位
振动位移是失量，在某些情况下，例如轴系动平衡、故障诊断时，应同时测量有关频率分量的振动相位。
4.4转轴的偏摆
偏摆信号将混入振动信号中。总的偏摆值不应超过相当于许用振动位移值的25%。如果偏摆在此范围内，在转轴振动测量中可以不扣除其影响，如果偏摆超出此范围，应分析原因并采取补偿或其他措施。
如需测量转轴偏摆，应在低转速下，轴承油膜已经建立并且稳定时进行。但是应当注意，在慢转速下测转轴偏摆，可能会受到转轴的暂时弯曲、轴颈在轴承内不规则移动、转轴的轴向运动等素的影响。应采取一定的措施减少上述因素引起的误差。另外，还应确保测量系统低频特性满足要求。注1：例如可采取下述措施：机组带负荷运行一段时间，待热膨胀正常后，停机，启动盘车装置至转轴晃度恢复正常，再在热态下升速至轴承油膜建立的最低转速并且稳定时测基转轴偏摆，然后将多次测量结果坚均，5基础的影响
大型汽轮发电机组的基础对机组转轴振动和轴承座振动有重要影响。应考虑机组与基础之间耦合振动特性，避免在额定转速附近共振。6测量仪器
大型汽轮发电机组转轴振动测量所使用的仪器，应符合GB11348.1的要求。转轴振动测量系统应楚期校正。
有关转轴振动测量仪器更详细、具体的要求和指标将在转轴振动测量仪器国家标准中进“步规定。7评定准则
本标推规定用下列两个推则来评定大型汽轮发电机组转轴径向振动。这些准则适用机组在额定转速及负荷范内稳态工况或者电负荷正常慢变化的情况下转轴振动的测量和评定。459
GB/T 11348.2---1997
注2：对于功率大于50MW、小于200MW的汽轮发电机组，一般只要求测量轴承座振动.并按G111347进行证：定。需要时（如合同有规定或机组调试、故障诊断分析时)可同时测虽转轴振动，并按标准逃行评定。7.1准则I:振动幅值的大小
机组在规定的稳态运行工况下、额定转速时，对任一轴承在位于或靠近轴承处测得的最大的转轴振动幅值（通频振动位移峰峰值）应不超过某个规定的限值，并以振动幅值的人小划分为四个评价区域。7.1.1评价区域
区域A：新投产机组的振动通常在此区域内。区域B：振动在此区域内的机组通常认为是合格的，可以长期运行。区域（.振动在此区域内的机组，对长期连续运行而言，通常认为是不合格的。…-般来说，在有合适机会采取补救措施之前，机组在这种状态下可以运行有限的·段时间。区域D：振动幅值在此区域内，通常认为是危险的，其剧烈程度足以引起机组破坏。7.1.2评价区域的转轴振动限值
转轴振动限值应与轴承的许用动载荷、机器固定部件与转动部件之间的径向问隙以及传至支承结构和基础的容许振动传递率协调一致。本标准推荐的50MW以上汽轮发电机组转轴振动限值见表1、表2。表1、表2中的振动限值若用作验收规范，应得到制造厂和用户的间意。表1各区域转轴相对振动位移界限值额定转速/（r·min\l）
区域界限值
区域界限值
120～200
200~～320
转轴相对振动位移峰峰值/μm
120~185
185~290
120165
180～260
表2各区域转轴绝对振动位移界限值额定转速/（r·min?）
170~240
265~385
转轴绝对振动位移峰峰值/μm
160~220
265~~350
150~～200
250320
120-- 150
180~~210
145~~180
245~~290
表中推荐的转轴振动限值是根据现已积累的大桃组转轴振动测量经验提出的。在某些情况下，机器可能有特殊的性能，要求使用不同的区域边界值（较高或较低的）。例如，具有可倾瓦轴承，可能需规定可替代的振动限值。而在椭圆轴承的情况下，在最大和最小轴承间隙方向测振，其振动限值可以不·样，特别应该注意：振动限值与轴颈直径有关，因为一般来说，对于较大点径的轴承，其运行间隙将较大.此在同轴系上，对于不同直径的轴承处测量转轴振动，其振动限值也可以不同。在这种情沈下，通常说明其理由，特别要确保，如采用较大的振动限值运行时机组或构件不应损坏。如果测振点不在轴承处而在其他位置以及在非稳态工况下，例如起动和停机（包括通过界转谨区160
GB/T 11348.2-1997
域）可以允诈较人的振动限值。外，对轴承载荷较轻的转子，例如励磁机转子，可以根据机器的具体设计来规定其振动限值。
综上所述，具体机组的振动限值应据机组设计、轴振动测量特点以皮困内外周类型机组长期运行的经验，参照本标准的推荐值和各项说明来确定。例如现阶段采用引进技术制造的300MW及以1机组的振动限值取表1或表2中的小值。7.2推则盟：振动幅值的变化
在稳态工况下，通频振动幅值偏离预先规定的基线值的变化用本准则进行评定。转轴振动幅值的明显变化可能是瞬时的或者是随时间逐渐发展的，它预示机组发生了损坏或是故障预兆或是某些不规则性变化的整告。
如果转辅振动幅值变化显著，其相对于基线值的变化量超过区域B上限值的25%，不论振动幅俏是增大还是减小，都应采取步骤查明变化的原因。如要决定采取什么措施，应在考虑最大振动幅值以及机组是否在新情况下稳之后再做出。在应用准侧1时，必须是在同样的传感器位置和方向上、在近似相同的机组工况下进行振动测量并作比较。
应该注意：准则！考虑的是通赖振动幅值的变化，它的应用是有限制的，因为在有些情况下，幅值明显变化只在个别的频率分量上产生，未必反映在宽频带的通频转轴振动信号中或者反映不敏感。例如，转子裂纹的扩展可能引起旋转频率的多倍频振动分量逐渐变化，但它们的幅值相对每转一次的旋转频率分量的幅值可能很小。因此，只注视宽频带振动的变化可能难以识别裂纹扩展的效应，在行些应用场合，可能有必要进行振动频谱分析，确定振动信号中各频率分量失量变化趋势。但这些工作的说明已超出本标准的范围。
8报警值和打闸值的设定
为了机组长期运行，通常的做法规定稳态工况运行时的报警值和打闸值。报擎：振动达到某个规定的幅值或者振动发生显著变化进行报警。在这种情况下，可能有必要采取补救措施。般来说，如发生报，可继续运行段时间进行研究以识别振动变化的原因和确定采取什么补救措施
打闸：规定-个振动幅值，超过此值再继续运行，机器可能引起破坏。如超过打闸值应文即深取措施以减小振动或停机。
对不同的测量位罩和方向，反映动载荷和支承刚度有差异，运行时报警值和打闸值的规定也不机同
8.1报督值的设定
对于不同的机组，报值可能上下变动很人。报警值通常是相对于基线值来设定。报整值的设定：
a）“基线值十B区1限值的25%”和B区的七限值二者中的小值；b）基线值一B区上限值的25%。
若转轴振动幅值超出a）、b)规定的范围都进行报警。在没有建立基线值的场合，例如：对于新机组，最初的报警值可根据其他类似机组的经验或者参照本标准区域B的振动限值来设定。在运行一段时间之后，可以建立稳态的基线值，再对报警值的设定作相应的调整，
如果该稳态基线值改变（例如机组大修后），报警值的设定可相应的修改。对于机组[不同的轴承，由于动载荷和轴承支座刚度不一样，报警值的设定也可以不相同。161
8.2打闸值的设定
GB/T11348.2-1997
打闸值一般与机器的机械牢固性有关，并月取决于机组承受异常动载荷的设计特性。因此，对丁类似的所有机组，打闸值的设定一般都相同，并且通常与设定报警用的稳态基线值没有关系，般来说，打闸值将在区域C或I)，通常是按照区域C的上限值来设定。然而，对于不冏设计的机组，打闸值可能不相同。
