QB/T 1969-1994.
6环境条件
试样应在温度23土2 C,相对湿度(50土5) %的环境下平衡。
7试样准备
7.1试样应具有代表性,对卷筒的纸基，应从卷简外部去掉全部受损伤的纸层后，在未损伤的部分再去掉2~ 8层，然后剪取长120mm全幅纸样作为试样，对其它试样大小可根据实际情况直接剪取。
7.2对卷简纸的产品,纸幅与挤出涂布机上运转方向平行的为纸基的纵向，与运转方向垂直为纸基的横向。
7.3 试样表面应无折痕、划伤、条道、气泡、异物、水斑等弊病。
8试验步骤
8.1对卷筒纸按7.1的要求剪取的试样，沿纸幅的两边和中间各裁切一个试样，两边的试样须离简边120mm，试样大小取横向为120mm纵向为50mm,切边须整齐、洁净，不得有毛边，并按6规定的条件进行平衡至少24 h。
8.2将试样浸入32士 1 C彩显药液14min,然后取出试样浸入盛有去离子水杯中洗涤1min,再取出试样浸入32土1 C漂定药液7.5min,再将其取出用流动自来水漂洗2 min,取出试样，用工业滤纸吸干试祥上所有表面水。
8.3将一黑纸带30mm x 150mm置于观片灯箱上，把试样的横切边对着黑纸带(参见图1)，试样背面应朝上，用放大标尺测量试样横向切边与渗透引起的任何可辯变色的边缘之间的距离。
9试验结果
测定每张试样横向切边的最大渗透，以毫米为单位，读数至小数点后两位，取三张试样测定结果的算术平均值，作为该纸样的边缘渗透值，数字修至小数点后第- -位。
10方法的重复性
同一操作者，在同一实验室，用本方法对同一轴试样在正常和正确操作下，进行多次(不少于10次)测定所得结果的相对标准偏差小于5%。

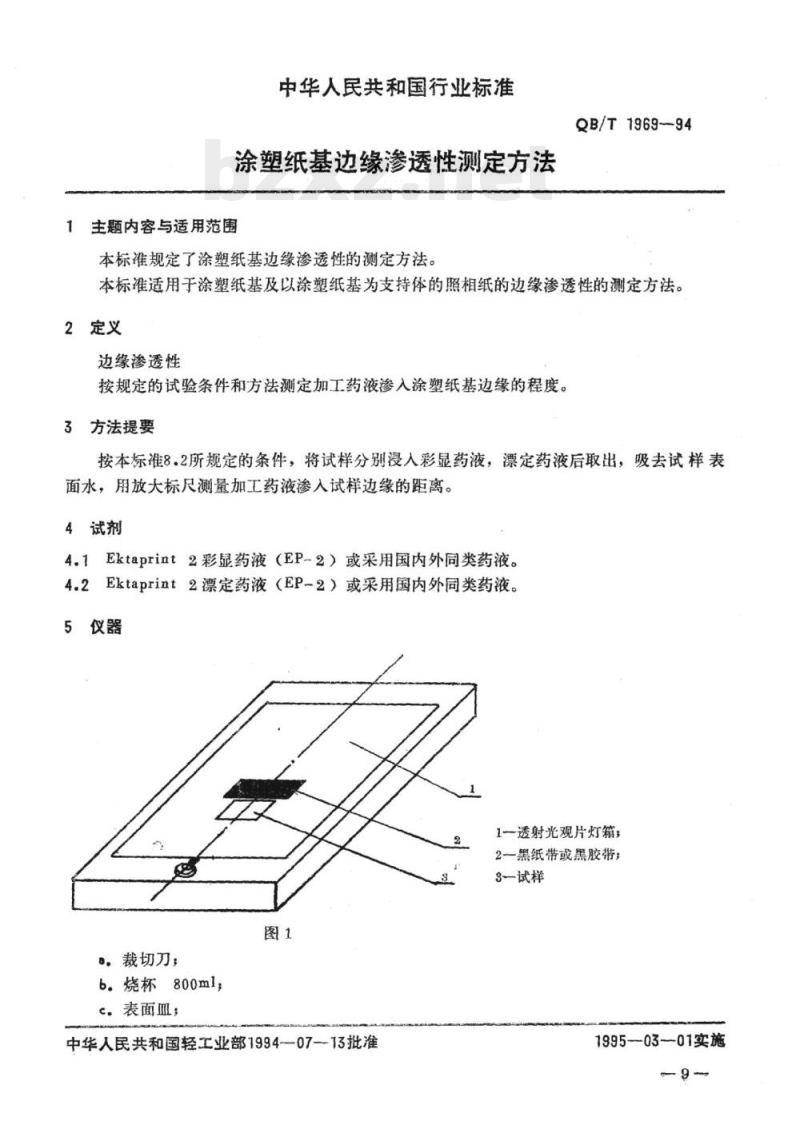

中华人民共和国行业标准
涂塑纸基边缘渗透性测定方法
主题内容与适用范围
本标准规定了涂塑纸基边缘渗透性的测定方法。QB/T1969-94
本标准适用于涂塑纸基及以涂塑纸基为支持体的照相纸的边缘渗透性的测定方法。2定义
边缘渗透性
按规定的试验条件和方法测定加工药液渗入涂塑纸基边缘的程度。方法提要
按本标准8.2所规定的条件，将试样分别浸人彩显药液，漂定药液后取出，吸去试样表面水，用放大标尺测量加工药液渗人试样边缘的距离。4试剂
4.1Ektaprint2彩显药液（EP-2）或采用国内外同类药液。4.2Ektaprint2漂定药液（EP-2）或采用国内外同类药液。5仪器
1一透射光观片灯箱；
2一黑纸带或黑胶带；
3一试样
8。裁切刀；
b.烧杯800ml，
c.表面皿；
中华人民共和国轻工业部1994—07--13批准1995-03-01实施
QB/T1969--94
d。电热恒温水浴锅水温波动1℃；e.温度计分度为1℃；
f.秒表；
9．不锈钢夹；
h工业滤纸；
i.放大标尺分度值为0.1mm；
i。透射光观片灯箱；
k。黑纸带或黑胶带。
6环境条件
试样应在温度23±2℃，相对湿度（50±5）%的环境下平衡。7试样准备
7.1试样应具有代表性，对卷筒的纸基，应从卷筒外部去掉全部受损伤的纸层后，在未损伤的部分再去掉2～3层，然后剪取长120mm全幅纸样作为试样，对其它试样大小可根据实际情况直接剪取。
7.2对卷筒纸的产品，纸幅与挤出涂布机上运转方向平行的为纸基的纵向，与运转方向垂直为纸基的横向。
7.3试样表面应无折痕、划伤、条道、气泡、异物、水斑等弊病。8试验步骤免费标准下载网bzxz
8。1对卷筒纸按7.1的要求剪取的试样，沿纸幅的两边和中间各裁切一个试样，两边的试样须离筒边120mm，试样大小取横向为120mm纵向为50mm，切边须整齐、洁净，不得有毛边，并按6规定的条件进行平衡至少24h。8.2将试拌浸入32±1℃彩显药液14min，然后取出试样浸入盛有去离子水杯中洗涤1min，再取出试样浸入32主1℃漂定药液7.5min，再将其取出用流动自来水漂洗2min，取出试样，用工业滤纸吸干试样上所有表面水。8.3将一黑纸带30mm×150mm置于观片灯箱上，把试样的横切边对着黑纸带（参见图1），试样背面应朝上，用放大标尺测量试样横向切边与渗透引起的任何可辨变色的边缘之间的距离。
9试验结果
测定每张试栏横向切边的最大渗透，以毫米为单位，读数至小数点后两位，取三张试样测定结果的算术平均值，作为该纸样的边缘透值，数字修至小数点后第一位。10方法的重复性
同一操作者，在同一实验室，用本方法对同一轴试样在正常和正确操作下，进行多次（不少于10次）测定所得结果的相对标准偏差小于5%。10
11试验报告
QB/T1969—94
。有关试样的全部资料，如试样名称、生产厂、批号、轴号、生产日期、取样日期、测定日期等；
b。试样平衡条件和试验环境温度、相对湿度；c.每次试验结果的测量数据与计算结果d。对试验中发现的任何异常现象应予以说明；e.试验人员、审核人员。
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国轻工业感光材料标准化中心归口。本标准由厦门福达感光材料有限公司负责起草，由中国乐凯胶片公司第一胶片厂、汕头公元感光材料总公司参加起草。本标准主要起草人：许清逊。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
