JT/T 639-2005 Autobody and frame alignment machine.
1范围
JT/T 639规定了汽车修理用车体校正机(以下简称校正机)的术语和定义、型号、技术要求、试验方法、检验规则以及标志.包装.运输和贮存。
JT/T 639适用于额定承载质量不大于5000kg的各类平台式和框架式汽车车体校正机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勒误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件.其最新版本适用于本标准。
GB/T 3768噪声源声功率等级的测定简 易法
JB/T 8108.1起重用短环链验收总则
JB/T 8108.2起重用短环链用于葫芦 和其他起重设备的T(8)级校准链条
3术语和定义
下列术语和定义适用于本标准。
3.1车体autobody and frane
车辆的金属的外部结构。
3.2额定承载质量rated loading capecity
校正机安全承载质量。
3.3拉塔pulling tower
采用液压式动力方式用于对车辆变形部位进行施力修复的装置。
3.4二次举升机rlling scisor jack
对校正机上的车辆进行第二次举升,以便于车辆定位.拆换轮胎及四轮定位作业的设备。
1范围
JT/T 639规定了汽车修理用车体校正机(以下简称校正机)的术语和定义、型号、技术要求、试验方法、检验规则以及标志.包装.运输和贮存。
JT/T 639适用于额定承载质量不大于5000kg的各类平台式和框架式汽车车体校正机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勒误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件.其最新版本适用于本标准。
GB/T 3768噪声源声功率等级的测定简 易法
JB/T 8108.1起重用短环链验收总则
JB/T 8108.2起重用短环链用于葫芦 和其他起重设备的T(8)级校准链条
3术语和定义
下列术语和定义适用于本标准。
3.1车体autobody and frane
车辆的金属的外部结构。
3.2额定承载质量rated loading capecity
校正机安全承载质量。
3.3拉塔pulling tower
采用液压式动力方式用于对车辆变形部位进行施力修复的装置。
3.4二次举升机rlling scisor jack
对校正机上的车辆进行第二次举升,以便于车辆定位.拆换轮胎及四轮定位作业的设备。
标准图片预览
标准内容
ICS43.180
备案号：

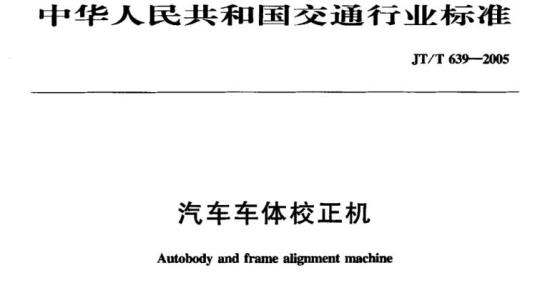

中华人民共和国交通行业标准
JT/T 639-2005
汽车车体校正机
Autobody and frame alignment machine2005-09-21发布
中华人民共和国交通部
2006-01-01实施
规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、标签、使用说明书
包装、运输、贮存
JT/T639—2005
JT/T 639—2005

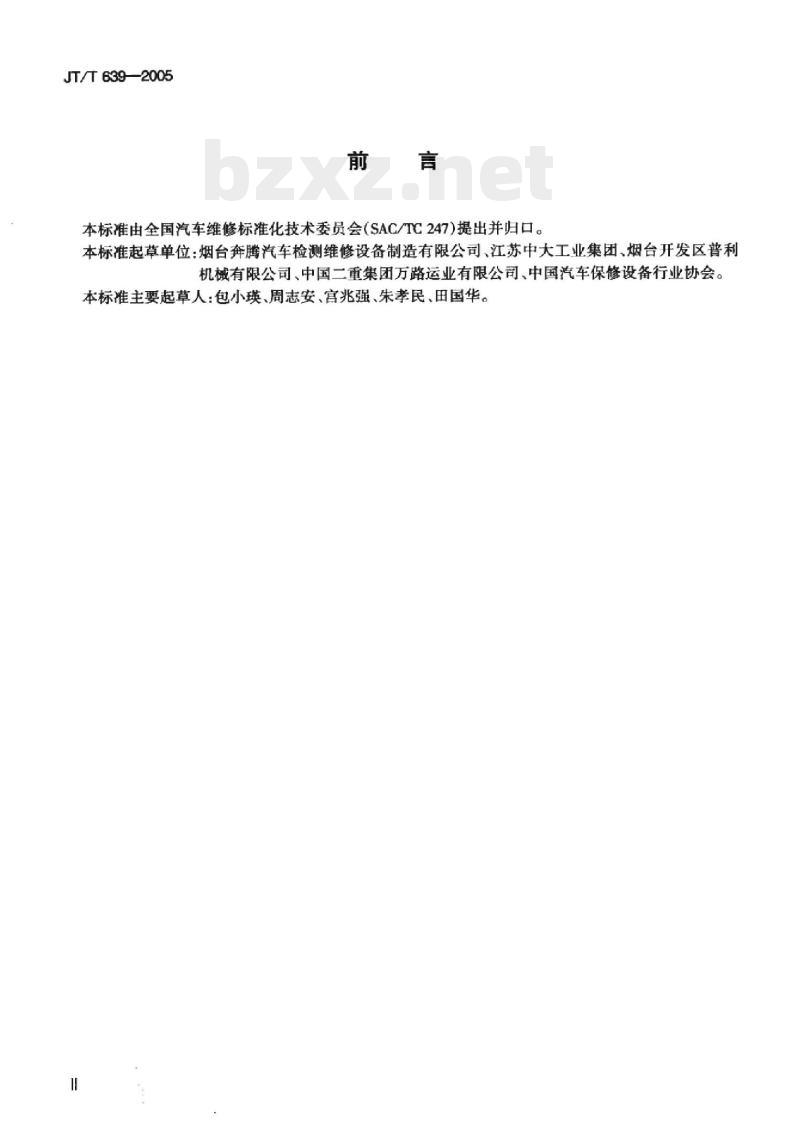

本标准由全国汽车维修标准化技术委员会（SAC/TC247)提出并归口。本标准起草单位：烟台奔腾汽车检测维修设备制造有限公司、江苏中大工业集团、烟台开发区普利机械有限公司、中国二重集团万路运业有限公司、中国汽车保修设备行业协会本标准主要起草人：包小瑛、周志安、宫兆强、朱孝民、田国华。H
iiKAoNi KAca

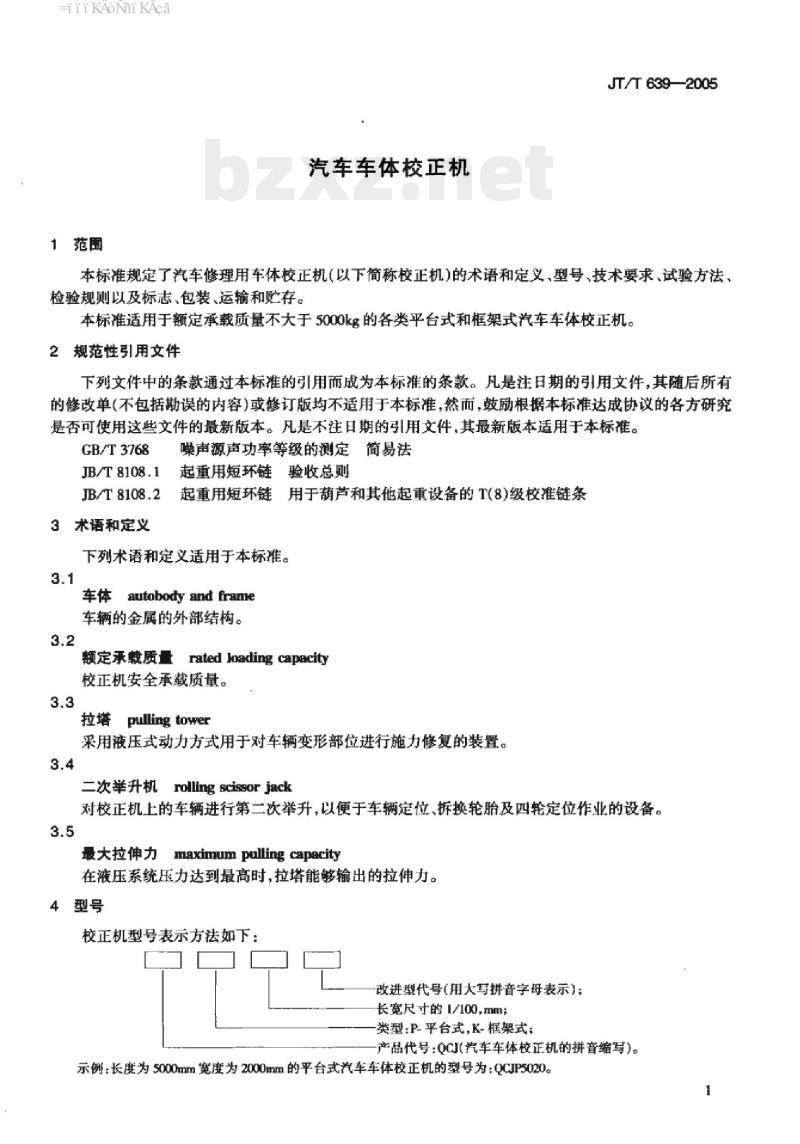

1范围
汽车车体校正机
JT/T639—2005
本标准规定了汽车修理用车体校正机（以下简称校正机)的术语和定义、型号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于额定承载质量不大于5000kg的各类平台式和框架式汽车车体校正机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3768
噪声源声功率等级的测定简易法起重用短环链验收总则
JB/T8108.1
起重用短环链用于葫芦和其他起重设备的T(8)级校准链条JB/T8108.2元
3术语和定义
下列术语和定义适用于本标准。3.1
车体autobody and frame
车辆的金属的外部结构。
额定承载质量
rated Joading capacity
校正机安全承载质量。
拉塔pullingtower
采用液压式动力方式用于对车辆变形部位进行施力修复的装置。二次举升机rollingscissorjack对校正机上的车辆进行第二次举升，以便于车辆定位、拆换轮胎及四轮定位作业的设备。最大拉伸力maximumpullingcapacity在液压系统压力达到最高时，拉塔能够输出的拉伸力。4型号
校正机型号表示方法如下：
改进型代号(用大写拼音字母表示）：长宽尺寸的1/100，mm；
类型：P-平台式，K-框架式：
产品代号：QC（汽车车体校正机的拼音缩写）。示例：长度为5000mm宽度为2000mm的平台式汽车车体校正机的型号为：QCJP50201
-i KAoNi KAca
JT/T639—2005

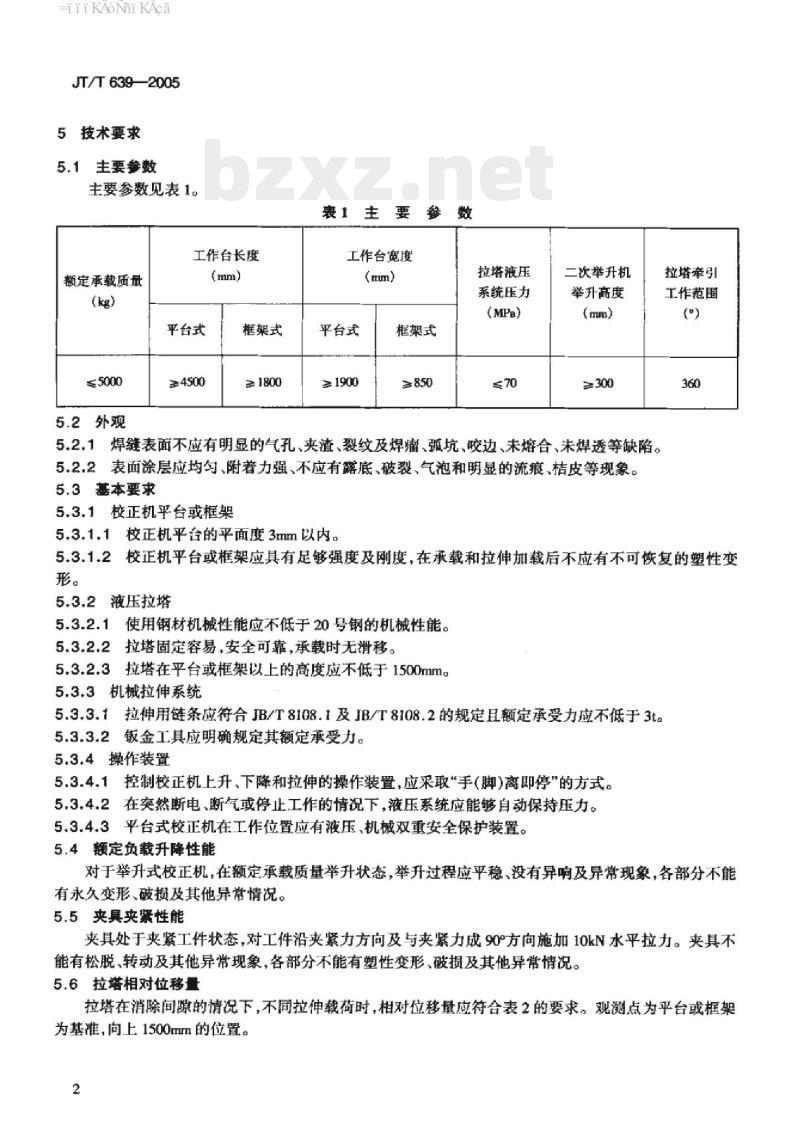

5技术要求
