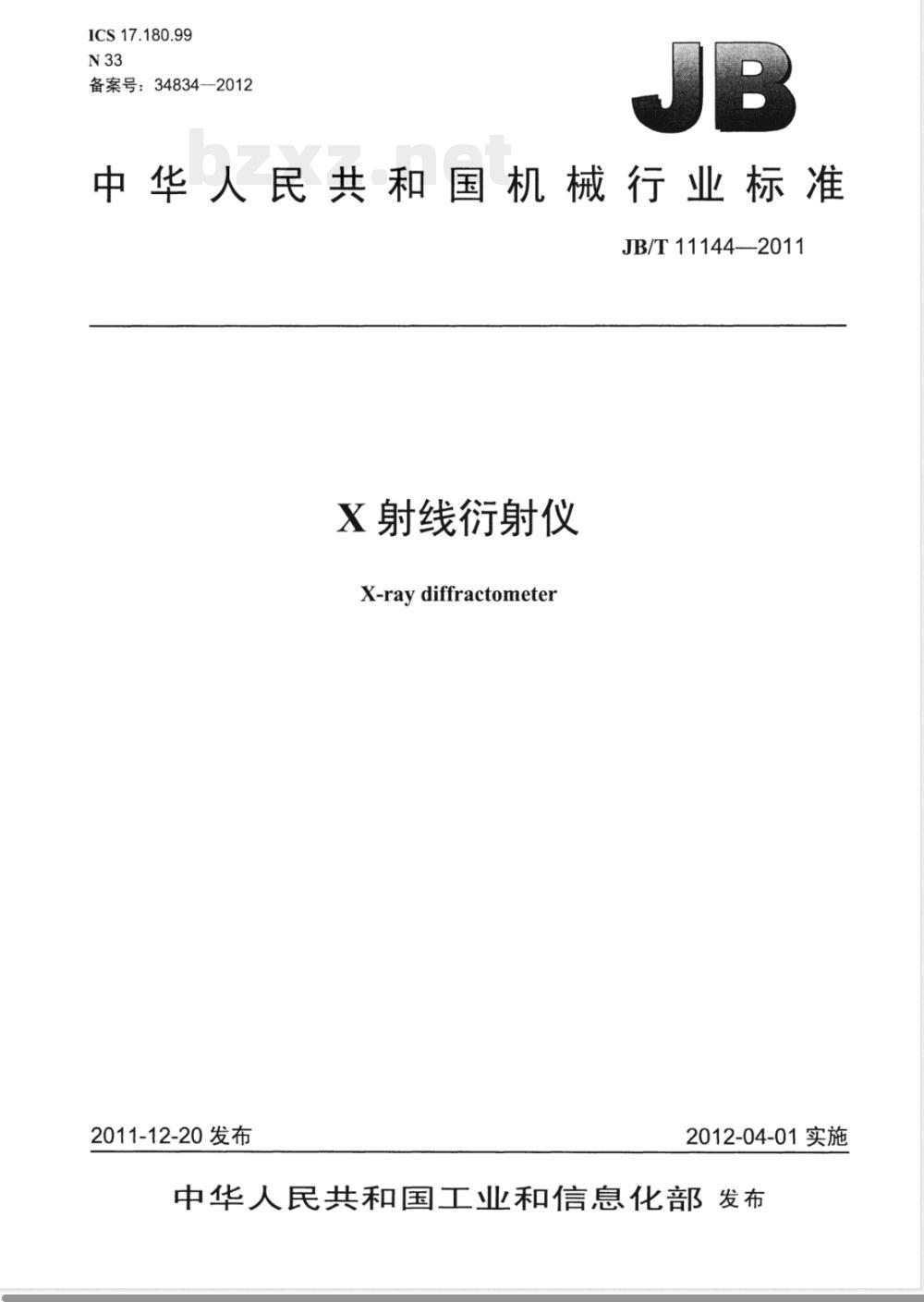

中华人民共和国工业和信息化部发布ICS17.180.99
备案号：34834-2012

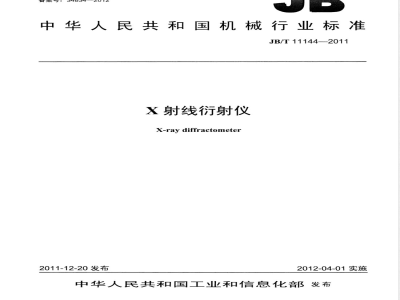

中华人民共和国机械行业标准
JB/T 11144—2011
X射线衍射仪
X-raydiffractometer
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言。

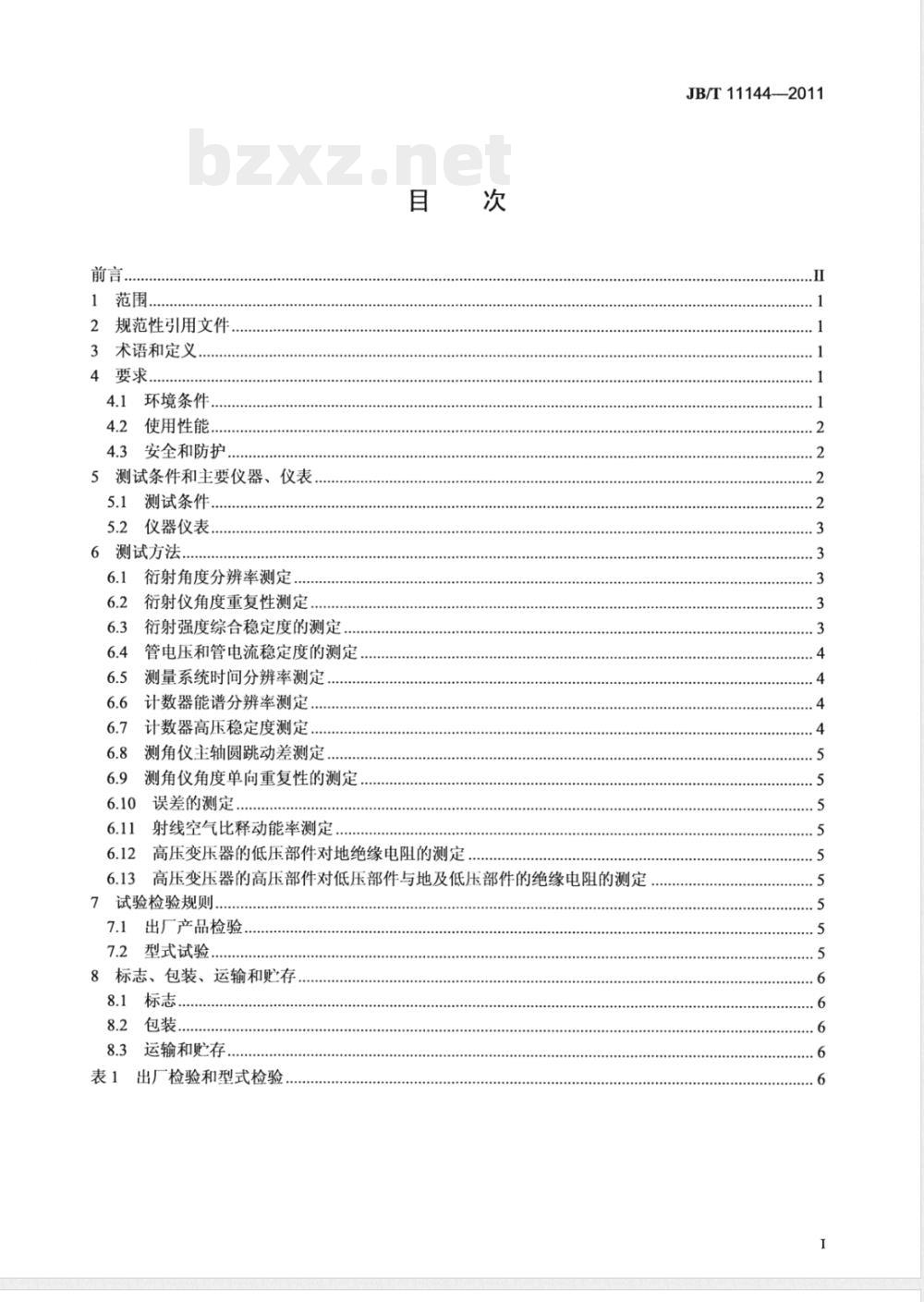

2规范性引用文件.
3术语和定义.
4要求..
4.1环境条件.
4.2使用性能..
4.3安全和防护
5测试条件和主要仪器、仪表
5.1测试条件.
5.2仪器仪表，
6测试方法
衍射角度分辨率测定..
衍射仪角度重复性测定
衍射强度综合稳定度的测定..
管电压和管电流稳定度的测定
测量系统时间分辨率测定
计数器能谱分辨率测定..
计数器高压稳定度测定.
测角仪主轴圆跳动差测定
测角仪角度单向重复性的测定，误差的测定
射线空气比释动能率测定
高压变压器的低压部件对地绝缘电阻的测定次
高压变压器的高压部件对低压部件与地及低压部件的绝缘电阻的测定6.13
试验检验规则，
出厂产品检验，
型式试验
8标志、包装、运输和贮存
8.1标志..
8.2包装..
8.3运输和贮存
表1出厂检验和型式检验.
JB/T11144—2011
JB/T11144—2011

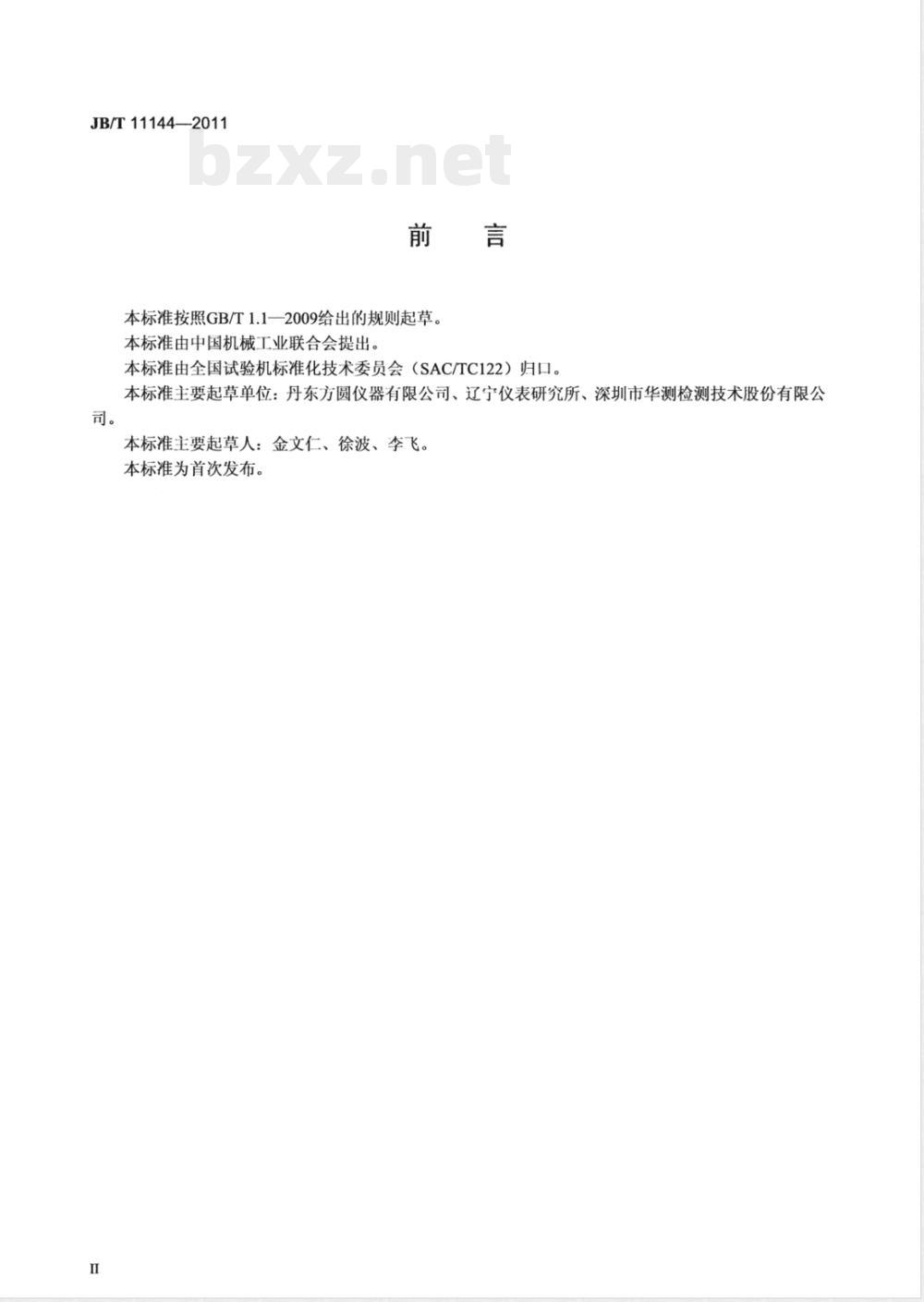

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国试验机标准化技术委员会会（SAC/TC122）归口。
本标准主要起草单位：丹东方圆仪器有限公司、辽宁仪表研究所、深圳市华测检测技术股份有限公司。
本标准主要起草人：金文仁、徐波、李飞。本标准为首次发布。

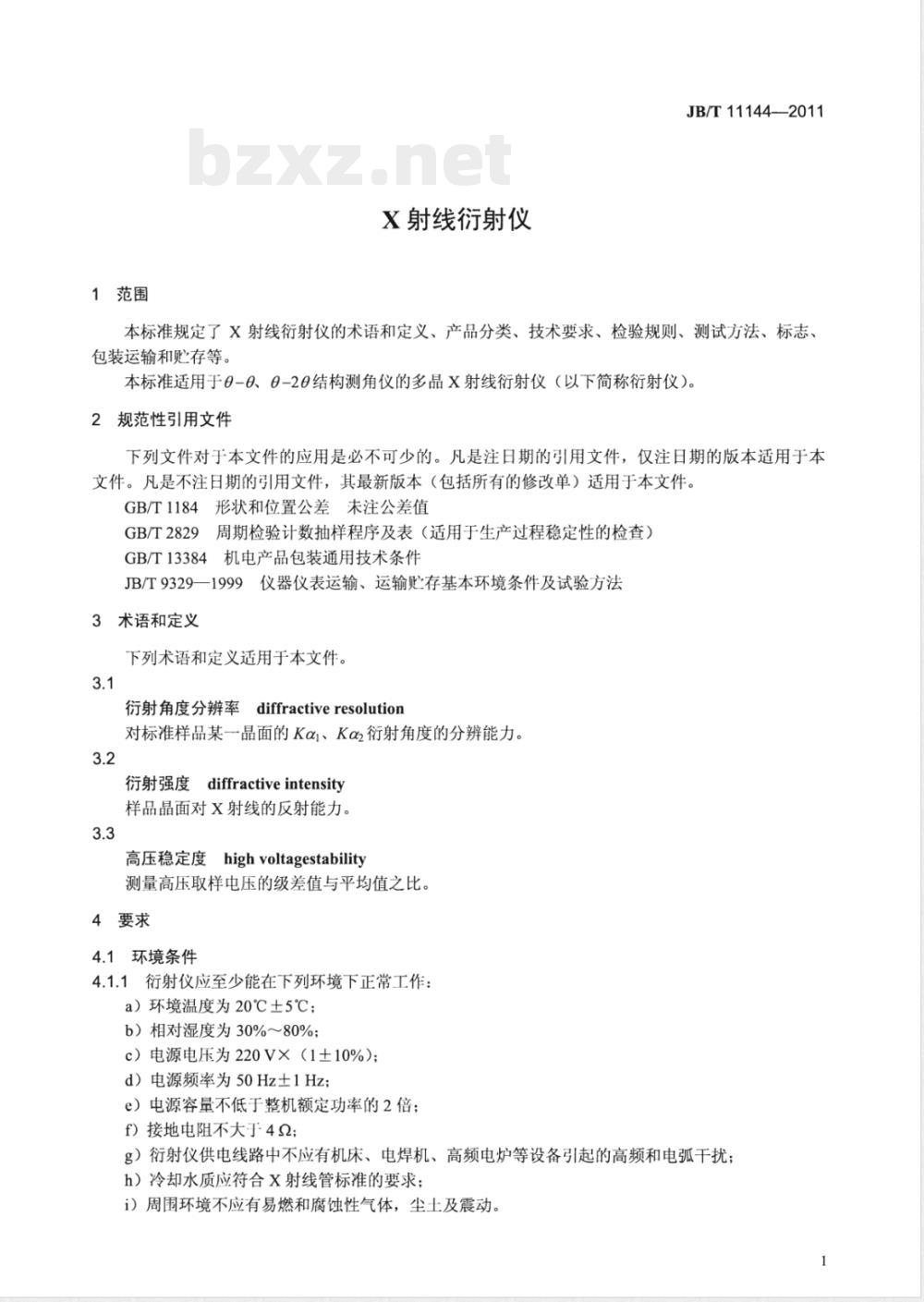

1范围
X射线衍射仪
JB/T11144—2011
本标准规定了X射线衍射仪的术语和定义、产品分类、技术要求、检验规则、测试方法、标志、包装运输和贮存等。
本标准适用于9-θ、9-29结构测角仪的多晶X射线衍射仪（以下简称衍射仪）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值GB/T2829周期检验计数抽样程序及表（适用于生产过程稳定性的检查）GB/T13384机电产品包装通用技术条件JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义
下列术语和定义适用于本文件。3.1
衍射角度分辨率diffractiveresolution对标准样品某一晶面的Kα1、Kα2衍射角度的分辨能力。3.2
衍射强度diffractiveintensity样品晶面对X射线的反射能力。
高压稳定度highvoltagestability测量高压取样电压的级差值与平均值之比。4要求
4.1环境条件
4.1.1衍射仪应至少能在下列环境下正常工作：a）环境温度为20℃土5℃；
b）相对湿度为30%~80%：
c）电源电压为220V×（1土10%）；d）电源频率为50Hz土1Hz；
e）电源容量不低于整机额定功率的2倍；f）接地电阻不大于42；
g）衍射仪供电线路中不应有机床、电焊机、高频电炉等设备引起的高频和电弧干扰；h）冷却水质应符合X射线管标准的要求；i）周围环境不应有易燃和腐蚀性气体，尘土及震动。JB/T11144—2011

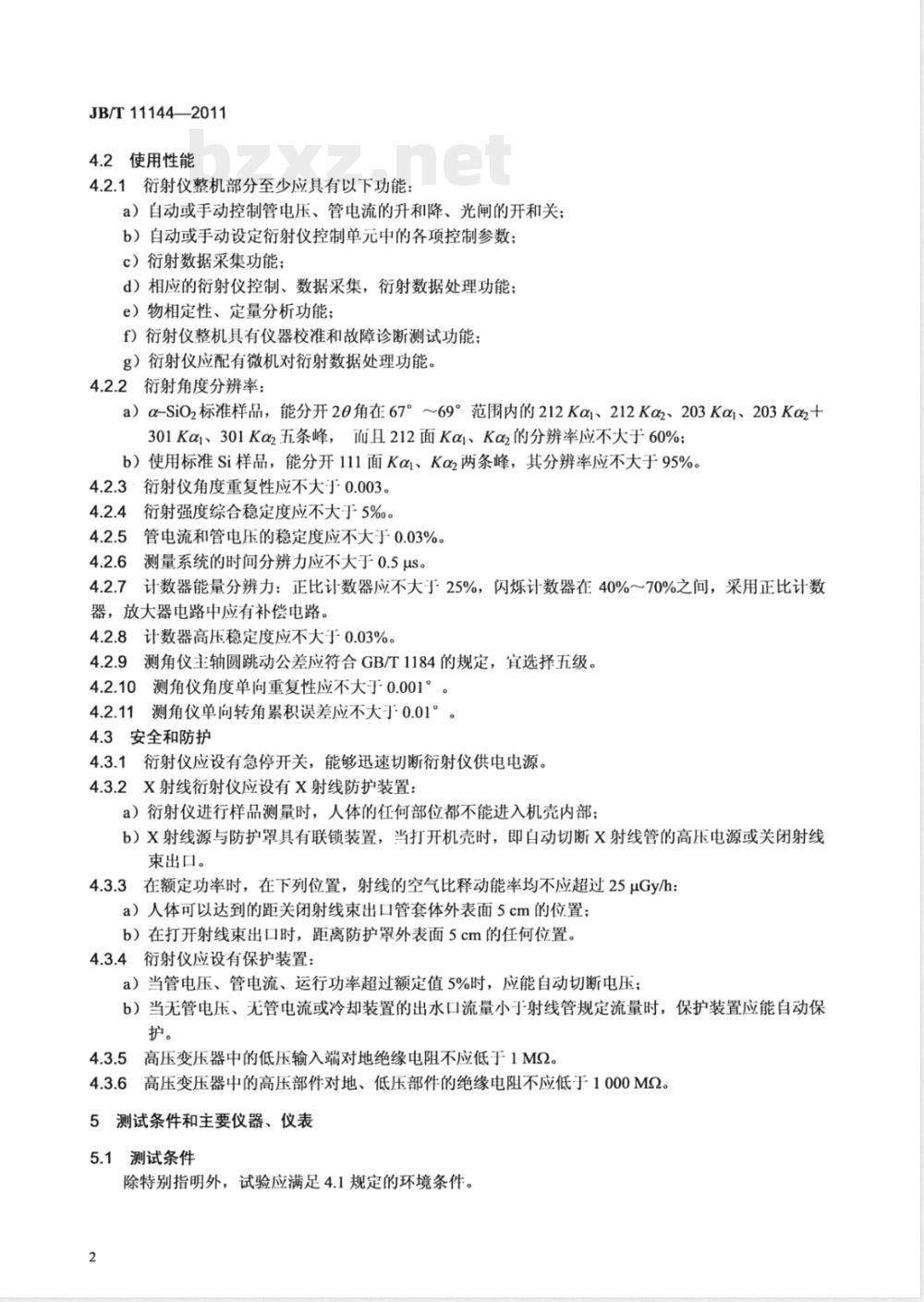

4.2使用性能
4.2.1衍射仪整机部分至少应具有以下功能：a）自动或手动控制管电压、管电流的升和降、光闸的开和关；b）自动或手动设定衍射仪控制单元中的各项控制参数；c）衍射数据采集功能；
d）相应的衍射仪控制、数据采集，衍射数据处理功能；e）物相定性、定量分析功能；
f）衍射仪整机具有仪器校准和故障诊断测试功能；g）衍射仪应配有微机对衍射数据处理功能，4.2.2衍射角度分辨率：
a）α-SiOz标准样品，能分开20角在67°～69°范围内的212Kα1、212Kα2、203Kα1、203Kα2+301Kαl、301Kαz五条峰，而且212面Kα1、Kαz的分辨率应不大于60%；b）使用标准Si样品，能分开111面Kα1、Kαz两条峰，其分辨率应不大于95%。4.2.3·衍射仪角度重复性应不大于0.003.4.2.4衍射强度综合稳定度应不大于5%。4.2.5管电流和管电压的稳定度应不大于0.03%。测量系统的时间分辨力应不大于0.5μs。4.2.6
4.2.7计数器能量分辨力：正比计数器应不大于25%，闪烁计数器在40%～70%之间，采用正比计数器，放大器电路中应有补偿电路。4.2.8计数器高压稳定度应不大于0.03%。4.2.9测角仪主轴圆跳动公差应符合GB/T1184的规定，宜选择五级。4.2.10测角仪角度单向重复性应不大于0.001°。4.2.11测角仪单向转角累积误差应不大于0.01°。4.3安全和防护
4.3.1衍射仪应设有急停开关，能够迅速切断衍射仪供电电源。4.3.2X射线衍射仪应设有X射线防护装置：a）衍射仪进行样品测量时，人体的任何部位都不能进入机壳内部；b）X射线源与防护罩具有联锁装置，当打开机壳时，即自动切断X射线管的高压电源或关闭射线束出口。
4.3.3在额定功率时，在下列位置，射线的空气比释动能率均不应超过25μGy/h：a）人体可以达到的距关闭射线束出口管套体外表面5cm的位置；b）在打开射线束出口时，距离防护罩外表面5cm的任何位置。4.3.4衍射仪应设有保护装置：
a）当管电压、管电流、运行功率超过额定值5%时，应能自动切断电压；b）当无管电压、无管电流或冷却装置的出水口流量小于射线管规定流量时，保护装置应能自动保护。
4.3.5高压变压器中的低压输入端对地绝缘电阻不应低于1M2。4.3.6高压变压器中的高压部件对地、低压部件的绝缘电阻不应低于1000M2。5测试条件和主要仪器、仪表
5.1测试条件
除特别指明外，试验应满足4.1规定的环境条件。2
5.2仪器仪表
试验使用主要仪器仪表：
a）0.5级的交、直流电压和电流表；b）500V和2500V兆欧表；
JB/T11144—2011
c）测量最大允许误差为0.006%的七位数字电压表和测量最大允许误差为0.03%的五位数字电流表；
d）测量最大允许误差为10%的射线剂量仪；e）测量最大允许误差为2”级的经纬仪或等效精度的36面体装置；f）1级千分表和扭簧比较仪；
g）零级平台；
h）5MHz以上的双脉冲信号发生器；i）60MHz以上的双踪示波器。
6测试方法
6.1衍射角度分辨率测定
6.1.1测量条件：
a）样品为α-SiO2、Si标准样品。b）X射线管焦点为1mm×10mm的铜靶。c）功率为额定功率的60%。
d）狭缝条件。α-SiO2发散狭缝1°，散射狭缝1°，接收狭缝不大于0.15mm；Si发散狭缝1/2°，散射狭缝1/2°，接收狭缝不大于0.1mm。e）扫描方式。连续扫描速度不大于2°/min；步进扫描步宽不大于0.02°/步。6.1.2计算方法按式（1)：
D=h/Hx100%.
式中：
D—衍射角分辨率；
H—衍射面的Kα峰高度；
h——衍射面的Kαi和Kα2之间的峰谷高度。6.2衍射仪角度重复性测定
6.2.1测量条件：wwW.bzxz.Net
a）样品：Si标准样品，选择（111）晶面进行测量；b）功率：额定功率的60%；
c）狭缝：发散狭缝1°，散射狭缝1°，接收狭缝0.2mm；d）扫描方式：连续扫描速度不大于2°/min，步进扫描步宽不大于0.03°/步。（1）
6.2.2测量方法：角度测量不小于1°的范围，重复测量10次，取角度最大值与最小值的差值为衍射仪角度重复精度。
6.3衍射强度综合稳定度的测定
6.3.1整机预热时间为1h，测量时间为8h。6.3.2测量条件：
a）环境温度为20℃土2℃；
b）X射线管铜靶；
c）功率是额定功率的60%；
d）样品为石墨；
JB/T11144—2011
e）计数：每次大于1MV
f）测量次数大于50次。
6.3.3计算方法按式（2）、式（3)：式中：
标准偏差：
n——测量次数；
xn次测量的平均值；
X—第i次测量值；
一置备系数；
一相对偏差，即稳定度。
6.4管电压和管电流稳定度的测定6.4.1测量条件：
a）环境温度为20℃土2℃；
b）功率是额定功率的60%。
6.4.2测量方法：
a）预热时间1h，管电压、管电流取值是测量取样电阻两端的电压值。(2)
b）测量时问为8h，每200s分别记录一次管电压、管电流的测量值，共分别记录144次测量结果。
6.4.3计算方法按公式（2）、公式（3）。6.5测量系统时间分辨率测定
将双脉冲信号发生器接入测量系统的输入端，用示波器接测量系统输出端，测量脉宽。6.6计数器能谱分辨率测定
6.6.1测量条件：
a）铜靶X射线管、加镍滤片；
b）功率是额定功率的60%；
c）样品为α-SiO2标准样品；
d）放大器放大倍数和计数器高压按最佳条件选定。6.6.2测量方法：将放大器的带宽设定为固定值，线形改变其限值至最大值，绘制能谱扫描曲线。6.6.3计算方法按式（4)：
ER=W/Vp?
式中：
能量分辨率；
W能量峰半高宽；
Vp—能量峰值电压。
6.7计数器高压稳定度测定
在20℃土2℃的环境下进行。
6.7.1测量方法：
a）用阻值偏差为0.01%的精密绕线电阻组成负载，在额定输出电压下、用七位数字电压表测负载上的取样电压；
JB/T11144—2011
b）预热时间1h，测量时间8h。每200s记录一次取样电压测量值，共记录144次测量结果。6.7.2计算方法按公式（2）、公式（3）。6.8测角仪主轴圆跳动差测定
将千分表夹在专用表架上，千分表触头测角仪主轴，压缩量为0.1mm左右，调整千分表零位，测角仪主轴机动旋转360°，测量主轴跳动误差。6.9测角仪角度单向重复性的测定将经纬仪或36面体安装在测角仪轴上，调整好测角水平，以平行光管零线为基准，调整经纬仪。以测角仪任意角度为测量角度，单向重复测量10次，取最大与最小测量值差值为测角仪角度单向重复性。
6.10误差的测定
测角仪单向转角累积误差的测定：a）经纬仪安装对零按6.9操作进行：b）测角仪20轴每转10°测一次，测量18次；c）9轴每转10°测-一次，单向测量30次。正、负极限偏差的绝对值之和为测角仪26、转角累积误差。6.11射线空气比释动能率测定
6.11.1测量条件：功率为额定功率的80%。6.11.2测量方法：
a）关闭射线束出口，进入防护罩内，在距相关部件5cm的任何位置测定射线空气比释动能率；b）关闭防护罩，打开射线束出口，在防护罩表面5cm处的任何位置测定射线空气比释动能率。6.12高压变压器的低压部件对地绝缘电阻的测定将500V兆欧表接在高压变压器低压输入端和衍射仪的接地点进行测量。6.13高压变压器的高压部件对低压部件与地及低压部件的绝缘电阻的测定测量方法如下：
a）将2500V兆欧表接在高压绕组和衍射仪的低压绕组之间进行测量；b）将2500V兆欧表接在高压绕组和接地之间进行测量。7试验检验规则
7.1出厂产品检验
7.1.1凡出厂产品必须经企业质量检验部门按出厂检验项目逐个进行检验，合格后，签发产品合证后方可出厂。
7.1.2出厂产品检验项目按表1规定进行。7.2型式试验
7.2.1型式试验每年不得少于一次，凡属下列情况之一者，应按本标准规定的项目进行型式试验：a）试制的新产品（包括老产品转厂生产的定型鉴定）：b）正式生产后，其结构设计、工艺或材料改变而引起产品的主要性能改变时；c）产品生产问断六个月以上再次投产时；d）对批量生产的产品进行定期抽查时；e）出厂检验结果与上次型式试验结果有较大差异时；f）国家质量监督机构提出进行型式试验要求时。7.2.2衍射仪的抽样方法和判定原则按GB/T2829的规定。7.2.3型式试验项目按表1的规定。5
JB/T11144—2011
衍射角度分辨率
1出厂检验和型式检验
项目名称
衍射仪角度重复精度
衍射强度综合稳定度
管电压、管电流稳定度
高压变压器的低压部件对地绝缘电阻高压变压器的高压部件对地、低压部件的绝缘电阻测量系统时间分辨率
计数器能谱分辨率
计数器高压稳定度
测角仪主轴圆跳动误差测定
测角仪单向重复性
测角仪单向转角累计误差
射线空气比释动能率
外观质量
注：“／”为必检项，“”为不检项。8
标志、包装、运输和购存
8.1标志
对应条款
试验方法
出厂检验
每台X射线衍射仪应在主机明显适当的位置固定名牌（标志），其内容包括下列各项：a）规格、型号；
b）主要技术参数；
c）制造日期或编号；
d）制造企业名称及商标。
8.2包装
8.2.1X射线衍射仪的包装检查应按GB/T13384的规定。2包装箱内应按JB/T9329的规定。8.2.2
8.3运输和购存
型式检验
8.3.1衍射仪运输贮存环境条件应符合JB/T9329一1999中第3章有关条件的要求。其运输贮存环境条件试验的高温选为40℃，低温温度为-25℃，相对湿度为85%。2衍射仪的运输应防止震动和碰撞，并遵守包装箱外壁上文字和标志的规定8.3.2
3衍射仪的贮存地点及周围环境不应含有腐蚀性气体；环境温度、空气相对湿度符合JB/T9329-8.3.3
1999中第3章的规定。
