FZ/T 90089.1-2021.
1范围
FZ/T 90089.1规定了纺织机械铭牌的型式与尺寸、技术要求和检验方法。
FZ/T 90089.1适用于纺织机械及附属设备、纺织仪器类和电气,电机设备等产品的铭牌。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 730纺织品惇色牢度试验蓝色羊毛标样(1～7)级的品质控制GB/T 827标牌铆钉
GB/T 1720漆膜附着力测定法GB 3100国际单位制及其应用
GB/T 4957非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法GB/T 8427纺织品色牢度试验耐人造光色牢度;氤弧
3型式与尺寸
3.1型式
3.1.1铭牌的形状
铭牌的形状为矩形(含正方形)。铭牌的四角宜制成圆角,圆角半径应小于k值。见图1。
3.1.2 铭牌字符和线条特征
铭牌上的文字、符号和特征分为以下3种型式:
a)凸型:文字、符号和线条凸出铭牌表面0.1 mm~0.3 mm;
b)凹型:文字、符号和线条凹入铭牌表面0.1 mm~0.3 mm;
c)平型:文字、符号和线条凸出或凹入铭牌表面小于0.1 mm。
注:每种铭牌,其文字,符号和线条特征可采用3种型式中的任何一种,或其组合型式。
3.2尺寸
铭牌尺寸应符合表1的规定。

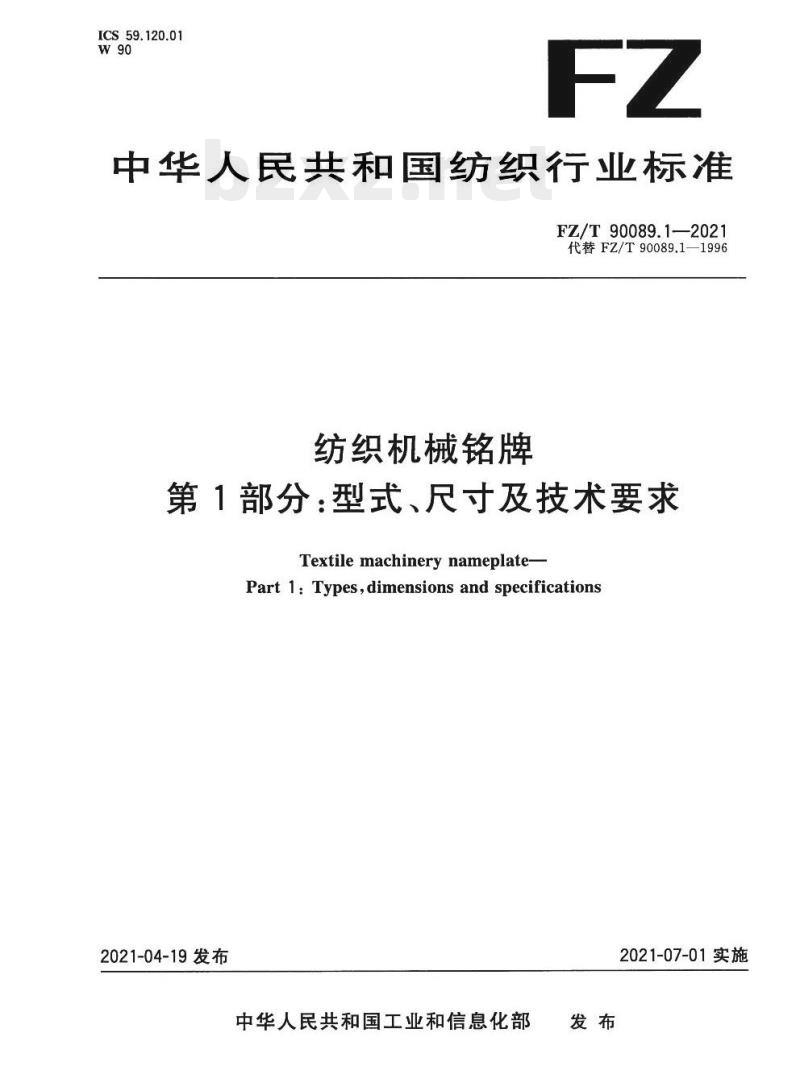

ICS 59.120.01
中华人民共和国纺织行业标准
FZ/T90089.1—2021
代替FZ/T90089.1—1996
纺织机械铭牌
第1部分：型式、尺寸及技术要求Textilemachinerynameplate-
Part 1: Types,dimensions and specifications2021-04-19发布
中华人民共和国工业和信息化部发布
2021-07-01实施

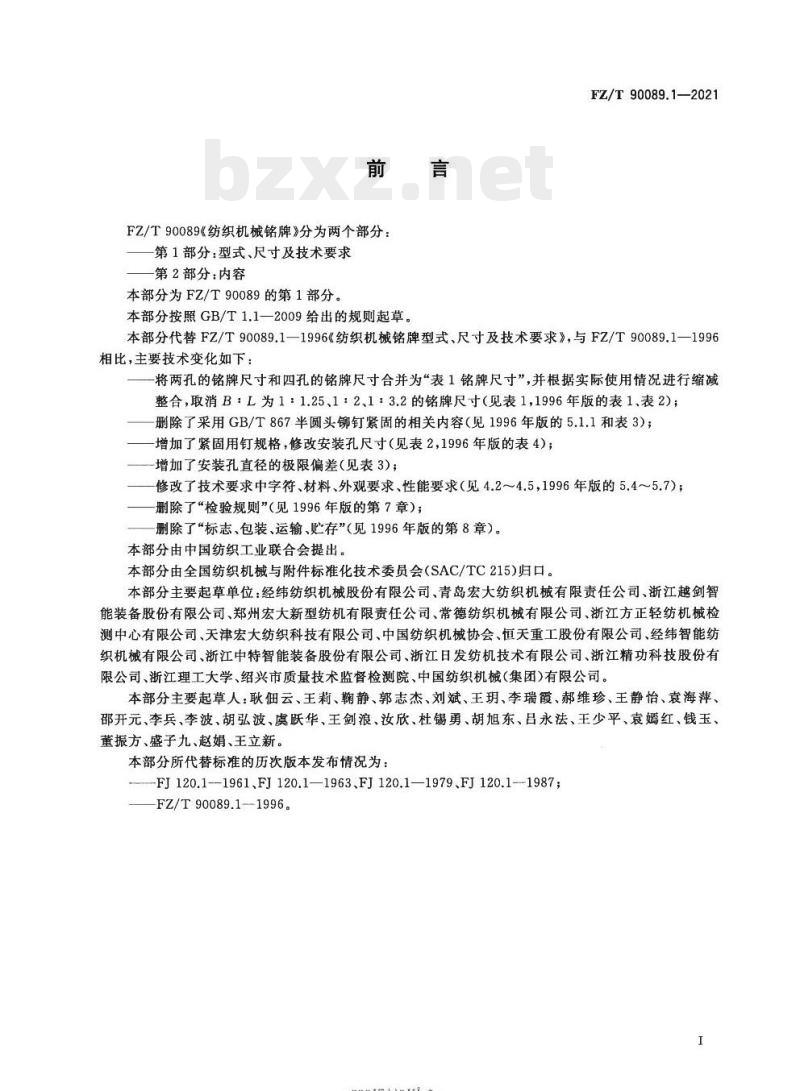

FZ/T90089《纺织机械铭牌》分为两个部分：第1部分：型式、尺寸及技术要求第2部分：内容
本部分为FZ/T90089的第1部分。本部分按照GB/T1.1—2009给出的规则起草。FZ/T 90089.1—2021
本部分代替FZ/T90089.1—1996《纺织机械铭牌型式、尺寸及技术要求》，与FZ/T90089.1—1996相比，主要技术变化如下：
一将两孔的铭牌尺寸和四孔的铭牌尺寸合并为“表1铭牌尺寸”，并根据实际使用情况进行缩减整合，取消B：L为1：1.25、1：2、1：3.2的铭牌尺寸（见表1，1996年版的表1、表2）；删除了采用GB/T867半圆头铆钉紧固的相关内容（见1996年版的5.1.1和表3）；-增加了紧固用钉规格，修改安装孔尺寸（见表2，1996年版的表4）；—增加了安装孔直径的极限偏差（见表3)；修改了技术要求中学符、材料、外观要求、性能要求（见4.2～4.5，1996年版的5.4～5.7）：删除了“检验规则”（见1996年版的第7章）；删除了“标志、包装、运输、贮存”（见1996年版的第8章）。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本部分主要起草单位：经纬纺织机械股份有限公司、青岛宏大纺织机械有限责任公司、浙江越剑智能装备股份有限公司、郑州宏大新型纺机有限责任公司、常德纺织机械有限公司、浙江方正轻纺机械检测中心有限公司、天津宏大纺织科技有限公司、中国纺织机械协会、恒天重工股份有限公司、经纬智能纺织机械有限公司、浙江中特智能装备股份有限公司、浙江日发纺机技术有限公司、浙江精功科技股份有限公司、浙江理工大学、绍兴市质量技术监督检测院、中国纺织机械（集团）有限公司。本部分主要起草人：耿佃云、王莉、翰静、郭志杰、刘斌、王玥、李瑞霞、郝维珍、王静怡、袁海萍、邵开元、李兵、李波、胡弘波、虞跃华、王剑浪、汝欣、杜锡勇、胡旭东、吕永法、王少平、袁嫣红、钱玉、董振方、盛子九、赵娟、王立新。本部分所代替标准的历次版本发布情况为：-FJ120.1--1961,FJ120.1—1963,FJ120.11979,FJ120.1-1987;-FZ/T90089.1—1996。
-iiKaeerkAca-

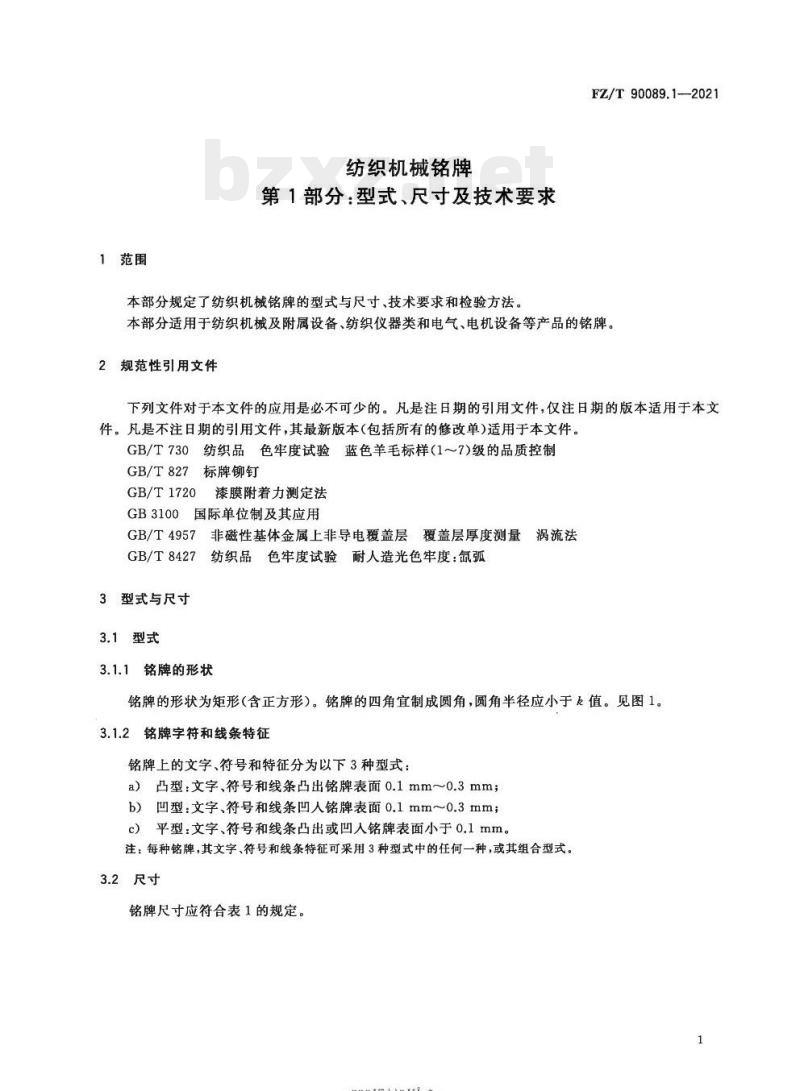

1范围
纺织机械铭牌
第1部分：型式、尺寸及技术要求本部分规定了纺织机械铭牌的型式与尺寸、技术要求和检验方法。FZ/T 90089.1-2021
本部分适用于纺织机械及附属设备、纺织仪器类和电气、电机设备等产品的铭牌。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T730纺织品色牢度试验蓝色羊毛标样（1～7)级的品质控制GB/T827标牌铆钉
漆膜附着力测定法
GB/T1720
GB3100
国际单位制及其应用
GB/T4957非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法纺织品色牢度试验耐人造光色牢度：氙弧GB/T8427
3型式与尺寸
3.1型式
3.1.1铭牌的形状
铭牌的形状为矩形（含正方形）。铭牌的四角宜制成圆角，圆角半径应小于k值。见图1。3.1.2铭牌字符和线条特征
铭牌上的文字、符号和特征分为以下3种型式：凸型：文字、符号和线条凸出铭牌表面0.1mm~0.3mm；a)
b）凹型：文字、符号和线条凹人铭牌表面0.1mm～0.3mm；c）平型：文字、符号和线条凸出或凹人铭牌表面小于0.1mm。注：每种铭牌，其文字、符号和线条特征可采用3种型式中的任何一种，或其组合型式。3.2尺寸
铭牌尺寸应符合表1的规定。
rKaeerkAca-
FZ/T90089.1—2021

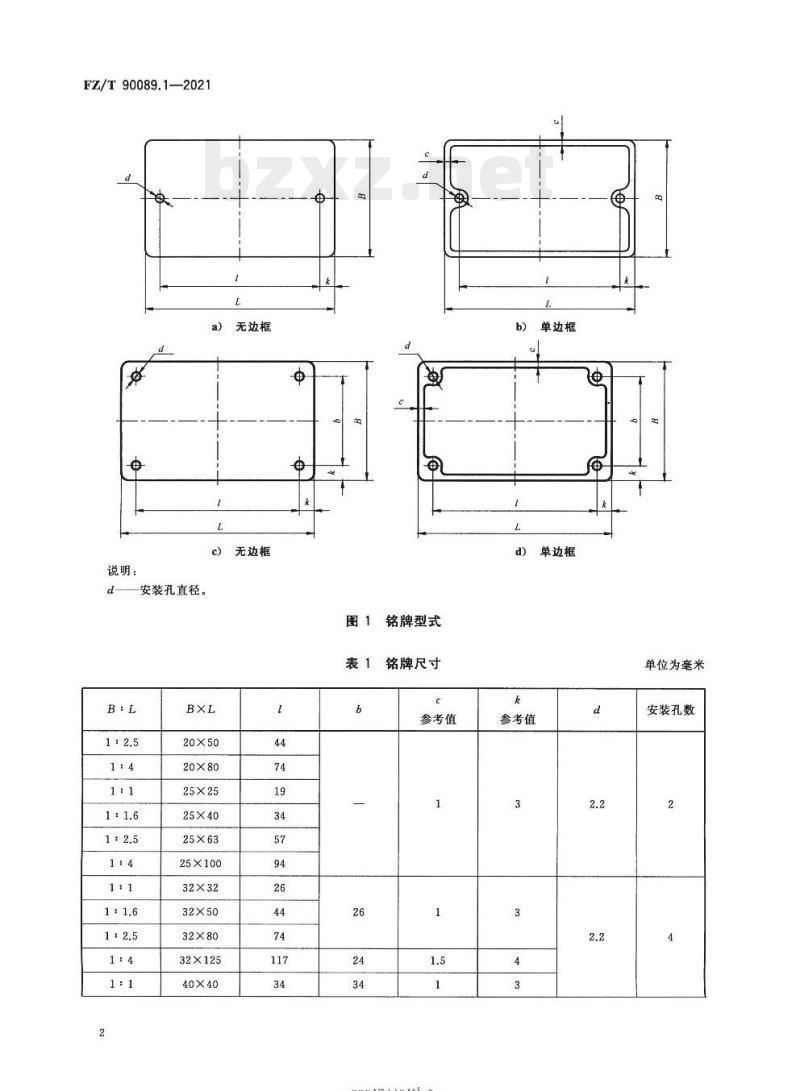

a）无边框
c）无边框
说明：
d安装孔直径。
20×50
20×80
25×25
25×40
25×63
25×100
32×32
32×50
32×80
32×125
40×40
铭牌型式
铭牌尺寸
参考值
-rrKaeerkca-
b）单边框
d）单边框
参考值
单位为毫米
安装孔数
40×63
40×100
40×160
50×50
50×80wwW.bzxz.Net
50×130
50×200
63×63
63元100
63×160
63×250
80×80
80×130
80×200
80×315
100×100
100×160
100×250
125×125
125×200
160×160
160×250
200×200
200×315
250×250
250×400
250×630

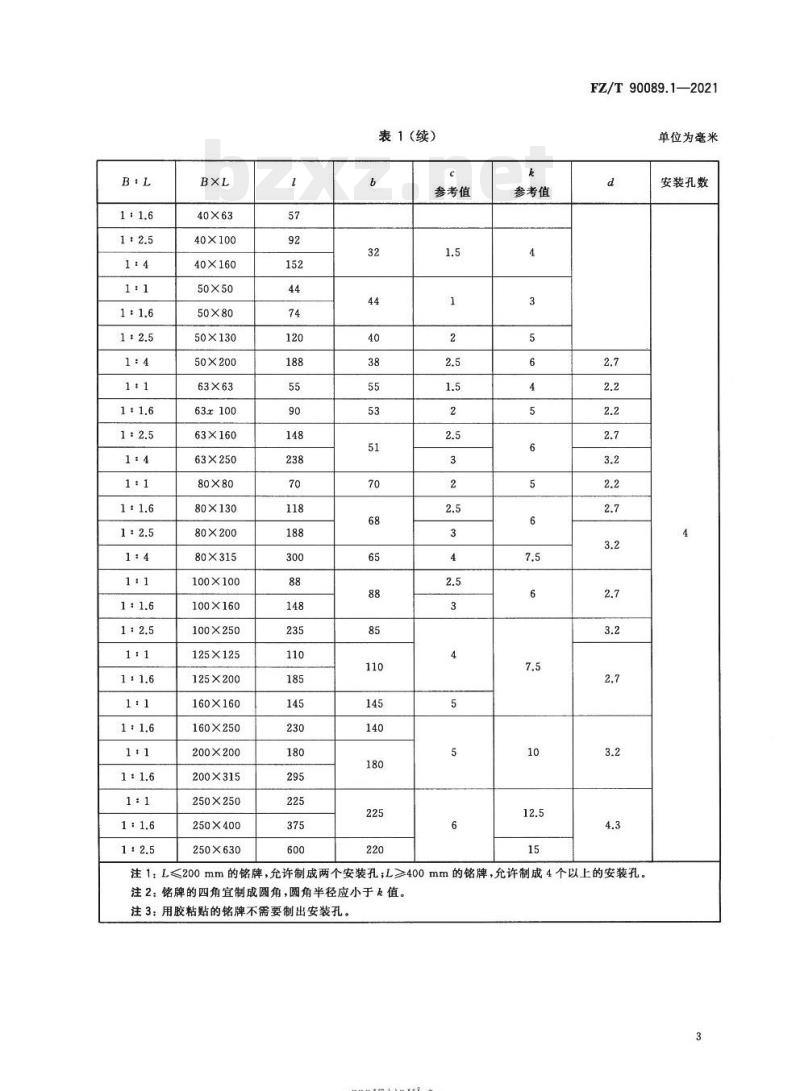

表1(续）
参考值
参考值
FZ/T90089.1—2021
单位为毫米
注1：L≤200mm的铭牌，允许制成两个安装孔；L≥400mm的铭牌，允许制成4个以上的安装孔。注2：铭牌的四角宜制成圆角，圆角半径应小于k值。注3：用胶粘贴的铭牌不需要制出安装孔。iiKaeerkAca-
安装孔数
FZ/T 90089.1—2021
技术要求
尺寸公差
铭牌可用标牌铆钉（GB/T827）、螺钉或其他方法紧固于产品上。当铭牌与产品的预钻孔进行安装时，安装孔直径d按表2的规定。表2安装孔直径
紧固用钉直径
安装孔直径d
4.1.3安装孔距(b、l)、轮廓尺寸（B、L)和安装孔直径(d)的极限偏差按表3规定。表3极限偏差
基本尺寸
极限偏差
≤250
>250~400
铭牌的平面度公差应符合表4的规定。>400
表4平面度公差
基本尺寸
平面度公差
铭牌上的字符
>50~100
>100～200
单位为毫米
单位为毫米
单位为毫米
铭牌上的汉字应采用国家正式颁布实施的简体汉字。特殊需要时允许使用繁体字。汉字推荐4.2.1
采用黑体和仿宋体，允许采用清晰美观、易辨认的其他字体。4.2.2铭牌中采用的量的名称、单位和单位符号应符合GB3100的规定。4.3材料
4.3.1铭牌的材料推荐选用工业纯铝1060、不锈钢06Cr19Ni10和10Cr17、黄铜板H62、热固性或热塑性塑料、不干胶薄膜等
4.3.2粘贴铭牌应选用在不采用活化（如使用溶剂或加热）的条件下，能将铭牌牢固地粘贴在平整、光洁无油污的金属或非金属表面上的粘贴材料。4.3.3铭牌用金属板材的厚度推荐选用下列尺寸：0.3mm，0.5mm，0.8mm，1.0mm，1.2mm，1.5mm，2.0mm,3.0mm,4.0mm。
4.4外观要求
铭牌的周边不应有明显的毛刺和齿形及波形。4.4.2
铭牌上的字符的大小和线条粗细应整齐醒目、排列均匀，不应断缺和模糊不清。铭牌表面应平整光滑，色泽均匀，不应有裂纹、锈迹、泛色和明显的擦伤丝纹。4.4.3
-rrKaeerkAca-
FZ/T90089.1—2021
4.4.4铭牌涂镀层不应有气孔、气泡、雾状、污迹、皱纹、剥落或剥落迹象和明显的颗粒杂质。4.4.5粘贴铭牌不应出现折痕、皱纹、自卷撕裂和粘贴剂渗出等现象。4.5性能要求
4.5.1铭牌涂层附着力不得低于GB/T1720中规定的4级。4.5.2铭牌经阳极氧化处理的正反面均应有氧化膜，着深色的正面氧化膜厚度不得小于10μtm，着浅色的不得小于5μm。
3铭牌颜色的耐光色牢度应符合GB/T730的规定：室内用不得低于4级；室外用不得低于6级。5检验方法
尺寸（4.1.1~4.1.3）：用通用量具或极限量规检验。5.2
平面度（4.1.4)：在平板上用直尺或塞尺检验。检验时不应施加引起铭牌变形的外力5.3外观（4.4）：在日照度为5001x和视距不小于250mm的条件下，用正常视力正视检验。5.4涂层附着力（4.5.1)：按GB/T1720规定的方法进行检验。5.5
阳极氧化膜厚度（4.5.2）：按GB/T4957规定的方法进行检验。5.6
铭牌颜色的耐光色牢度（4.5.3）：按GB/T8427规定的方法进行检验。-riKaeerkca-
