FZ/T 90074—2021.
1范围
FZ/T 90074规定了纺织机械产品涂装的通则,涂膜表面颜色、涂膜质量要求及检验方法。本标准适用于纺织机械﹑纺织仪器类等产品的表面涂装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T1720漆膜附着力测定法
GB/T 1728漆膜﹑腻子膜干燥时间测定法GB/T 1731
漆膜柔韧性测定法
GB/T 1732漆膜耐冲击测定法GB/T 1733漆膜耐水性测定法
GB/T 1735―色漆和清漆耐热性的测定GB/T 1740漆膜耐湿热测定法
GB 2893安全色
GB/T 6739色漆和清漆铅笔法测定漆膜硬度GB/T 9274色漆和清漆
耐液体介质的测定
GB/T 9286色泽和清漆漆膜的划格试验GB/T 13452.2色漆和清漆漆膜厚度的测定
3通则
3.1机件未加工部分的表面应涂装,特殊要求除外。
3.2机件加工后的表面,根据设计和工艺要求确定是否涂装。
3.3有抗静电,耐热、耐油,耐腐蚀要求的机件,应涂覆相应的抗静电,耐热、耐油﹑耐腐蚀涂料。
3.4木制件表面一般涂清漆。
3.5容器类设备内表面,除有特殊规定者外,一般不涂装。
3.6为装饰美化设备外观,可选用橘纹涂料等。
3.7机件的工作表面,抛光或经表面处理的氧化.钝化和镀层等的表面,不锈钢和部分有色金属制件的表面,木材以外的非金属制件表面,以及因其他原因不能涂装的表面,一般不涂装。
4涂膜表面颜色

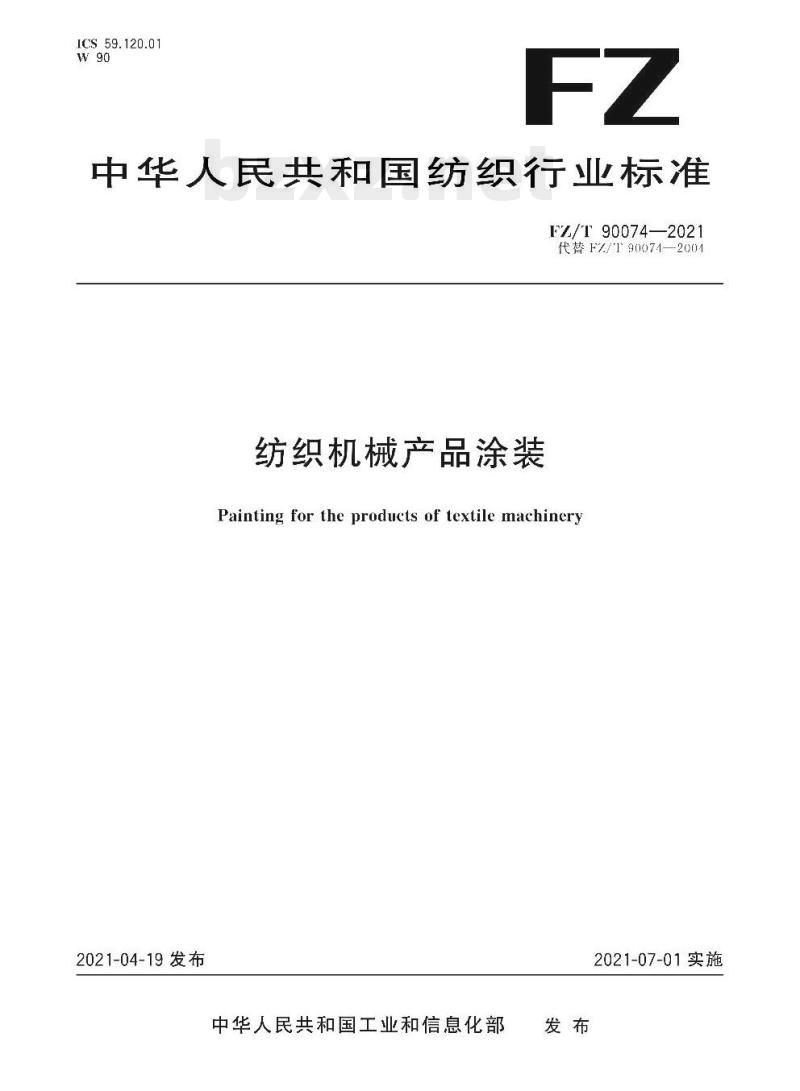

ICS 59.120.01
中华人民共和国纺织行业标准
FZ/T90074—2021
代替F7/T90074—2004
纺织机械产品涂装
Painting for the products of textile machinery2021-04-19 发布
中华人民共和国工业和信息化部发布
2021-07-01实施
-riKacerKAca-
本标准按照GB/T1.12009给出的规则起草。FZ/T90074—2021
本标准代替FZ/T900742004《纺织机械产品涂装》，与FZ/T900742004相比，主要技术变化如下：
增川抗静电的机件涂装要求（见3.3，2004年版的3.3）：为装饰关化设备外观.可选用\关术涂料\修改为\橘纹涂料”（见3.6，2001年版的3.6)；涂膜基本色由\纺机绿色”修改为灰色，并增加了“警示色”（见4.1.2004年版的4.1)；调整了标准结构。根据标准编写规则,将原标准中“涂膜质量要求和检验方法”分为涂膜质量要求和检验方法两章，同时将\纺织仪器仪表的要求”合并编写不再单独分条列出（见第5、6章，2004年版的第5章）；
一修改了涂膜外观要求.增加了外观等级特征描述（见5.2，2004年版的5.1.2和5.3.2）：增加了涂膜厚度要求（见5.3)及检验方法（见6.1)；增加了桶纹粉末涂膜光泽要求（见5.4.2）：—增加了涂膜1燥（时问)的规定（见5.5）；一涂膜附着力要求增加底漆附者力等级的规定（见5,6）：增加了涂膜抗静电性要求（见5.14）及检测方法（见6.16)；修改了涂膜光泽测定力法。引用GB/T9754色漆和清漆不含金属颜料的色漆漆膜的20°60°和85°镜面光泽的测定代臀GB/T17431979涂膜光泽测定法》作为涂膜光泽测定方法（见6.2.2004年版的5.1.3）：
修改了涂膜耐腐蚀性的检验方法.可用GB/T9274色漆和清漆耐液体介质的测定》代替(G13/T1763—1979《漆膜耐化学试剂性测定法》的规定（见6,13~6.15.2001年版的5.1.12）。本标准由中国纺织工业联合会提出：本标准山全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准负责起草单位：恒大重工股份有限公司、经纬智能纺织机械有限公司、大津市银游特种油漆有限公司、中国纺织机械协会、浙江方止轻纺机械检测中心有限公司、浙江日发纺机技术有限公司、常德纺织机械有限公司、天津宏人纺织科技有限公司、郑州宏人新型纺机有限责任公司、青岛宏人纺织机械有限责任公司、浙江越剑智能装备股份有限公司浙江中特智能装备股份有限公司，渐江精功科技股份有限公司、中国纺织机械（集团）有限公司、经纬纺织机械股份有限公司，浙江理工大学、绍兴市质量技术监督检测院
本标准主要起节人：赵娟、王运乐、周艺、王静怡、李新奇、耿佃云、土立新、李波、李乓、邵开元、刘斌、胡弘波、瀚静、李瑞霞、袁海萍、工莉、」洪伟、吕永法、郭志杰、郝维珍、工玥、胡旭东、杜锡勇、汝欣、盛了九、袁嫣红、钱玉、虞跃华。本标准所代替标准的历次版本发布情况为：FJ122—1963.FI122—1980.FJ122—1985;—ZBW90007—1990;
—F7/T90074—1995F7/T90074—2004iiKaeerkAca-
-riKacerKAca-
1范围
纺织机械产品涂装
FZ/T 90074—2021
不标准规定了纺织机械产品涂装的通则，涂膜表面颜色、涂膜质量要求及检验方法。本标滩适用于纺织机械纺织仪器类等产品的表而涂装2规范性引用文件
下列文件对于本文件的成用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修收单)适用丁本文件。GB/T1720漆膜附着力测定法
GB/T[728
GB/T 1731
GB/T 1732
GB/T[733
GB/T 1735
GB/T 1740
漆膜、腻了膜干燥时间测定法
漆膜柔韧性测定法
漆膜耐冲击测定法
漆膜耐水性测定法
色漆和清漆耐热性的测定
漆膜耐湿热测定法
(GB3 2893安全色
GB/T 6739
GB/T 9274
G3/T 9286
色漆和清漆
铅笔法测定漆膜硬度
色漆和清漆
耐液体介质的测定
色泽和清漆漆膜的划格试验
GB/T 13452.2
3通则
色漆和清漆漆膜厚度的测定
机件未加工部分的表面应涂装，特殊要求除外。3.1
机件加工后的表面.根据设计和工艺要求确定是否涂装，有抗静电、耐热、耐油、耐腐蚀要求的机件，应涂覆相应的抗静电、耐热、耐油、耐腐蚀涂料3.3
木制件表而-股涂清漆。
容器类设备内表而·除有特殊规定若外，一般不涂装。3.6
为装饰美化设备外观，川选用橘纹涂料等。机件的T作表而，抛光或经表而处埋的氧化、钝化和镀层等的表而，不锈钢和部分有色金属制件的3.7bZxz.net
表而·木材以外的非金属制件表所，以及因其他原因不能涂装的表，一般不涂装。4涂膜表面颜色
4.1涂膜基本色为灰色（浅灰和深灰），也可根据产品特征及用户需要选定适亢的颜色。警示色应采用GB2893规定的黄色。
设备在选定基本色条件下，为美化外观可高部进行颜色搭配。4.2
-rrKaeerkAca-
FZ/T 90074—2021
成套的设备可根据协议确定颜色，应保持颜色-致。如无特殊要求和规定，应涂基本色4.4
外协、外购配套设备，成向供货单位提出涂膜颜色要求使其与主机颜色协调，辅机、电机、电器等专业配套设备.成与主机额色-致或协调。4.5
自行选色设备，企业成制定标准色板.保证设备额色致。4.7
安装在露天的设各.可根据使用性能要求白行选色，专用仪器仪表，可根据产品特征或用户要求选色5涂膜质量要求
涂膜颜色
应符合标准色板。
5.2涂膜外观
5.2.1主要外露件表面涂膜外观应符合表1中的2级：纺织仪器类应符合表1中的1级。5.2.2
一般外露件、非外露件表而涂膜外观应符合表1中的3级：纺织仪器类应符合表【中的2级，表1外观等级
涂膜表面平整、光滑，色译一致，美观，几何形状修饰精细。无机械杂质，无明品修整痕迹及其他缺陷美术涂微还府纹理清晰、分布均勾、特征突出，具有强烈的美术效果涂膜基本平整，光滑。色泽基本一致，儿何形状修饰较好。基本无机械架质，无显著的修整痕迹及其他缺陷，无影响防护性能的症病，美术涂还应纹理清晰、分布比较均匀、具有强烈的美术效果涂膜完、色泽无显答差异。表面允许有少量细小的机被架质，修整痕迹及其他缺陷。无影响防护性能的疵病。美术涂还应具有美术特点5.3涂膜厚度
粉末喷涂件涂膜厚度应为50um~150um：油漆涂膜的单层厚度为15um30um。5.4
涂膜光泽
5.4.1一般*品为40%~60%，纺织仪器类为70%~90%，特殊情况下白行确定。5.4.2橘纹粉末涂膜光泽应符合标准色板要求。5.5
涂膜干燥时间
5.5.1油漆涂膜衣面1燥时间应为15min～30min,特殊情况下白行确定。5.5.2油漆涂膜实际1燥时间不大于24h.冬季夏季川适当延长或缩短时问，5.6涂膜附着力
5.6.1划圈法：底漆涂膜应符合GB/T1720规定的1级，面漆涂膜（包粉末涂膜）应符合CB/T1720规定的2级。
5.6.2划格法：底漆涂膜应符合GB/T9286规定的0级.面漆涂膜（包括粉末涂膜）符合GB/T9286规定的1级。
-riKacerKAca-
5.7涂膜冲击强度
应为40kgcm50kg·cm
5.8涂膜柔韧性
成为1mm.
5.9涂膜硬度
应为 1 H~3 H。
5.10涂膜耐水性
FZ/T 90074—2021
按（G13/T1733中法（浸水试验法）进行耐水性试验：试件浸于（23+2)℃的蒸馅水中浸泡48h~120h后涂膜无剥脱、起皱、锈斑，允许有轻微火光、变浅、起小池，在2h内恢复。5.11涂膜耐湿热性
按GB/T1740经耐湿热性试验，涂膜成符合标准中规定的2级5.12涂膜耐热性
按GB/T1735经耐热试验，涂膜无起层、皱皮、鼓泡、开裂、变色等现象5.13涂膜耐腐蚀性
5.13.1涂膜耐酸性接（B3/T9274经耐酸性战验.涂膜不脱落、不起池无斑点.充许有轻微火光，在2h内恢复。
5.13.2涂膜耐碱性：按GB/T9274经耐碱性试验，涂膜不脱落、不起泡、无斑点，允许有轻微失光，在2h内恢复.
5.13.3涂膜耐盐水性：按GB/T9274经耐盐水性试验，涂膜不脱落、不起泡、无斑点.充许有轻微失光在 2 h 内恢复。
5.14涂膜抗静电性
在温度为（25±5）℃、相对湿度为（55士5）%的条件下，涂膜表面任意一处的表面电阳值不大丁10\0
5.15特殊要求
5.15.1有特殊耐热要求，企业可白行确定符合产品要求的试验温度。5.15.2如耐腐蚀性要求中的耐酸、耐碱、耐盐水试验的试验介质不能满足品涂膜耐腐蚀性要求，企业可自行确定符合要求的试验介质。6检验方法
6.1涂膜厚度（5.3)按GB/T13452.2测定。6.2涂膜光泽（5.4.1)用光电光泽计以入射角为60°测定从漆膜表而来的止反射光量与在同条件下测定的从标准板表而米的正反射光量之比的百分数，6.3涂膜表而干煤（5.5.1)按G13/T1728表面干燥时间测定法的*乙法\指触法测定。3
-rrKaeerkca-
FZ/T90074—2021
实际十燥（5.5.2)按GB/T1728实际十燥时间测定法的\乙法\压棉球法测定6.4
涂膜附差力划圈法（5.6.1），接（[3/11720测定，6.5
涂膜附差力划格法（5.6.2)，按（G3/T9286测定。6.6
涂膜冲击强度（5.7)按GB/T1732测定。涂膜柔韧性（5.8)按GB/T1731测定。6.8
涂膜硬度（5.9)按GB/T6739测定：6.9
6.10涂膜耐水性（5.10）接G3/T1733中中法（浸水试验法）测定：战件浸于（23十2）C的蒸留水中18h120hs
6.11涂膜耐湿热性（5.11)按GB/T1740测定，试验周期不少丁96h。6.12涂膜耐热性（5.12)按GB/T1735测定，试验温度为（80士2)℃，试验时问为24h。6.13涂膜耐酸性（5.13.1)按GB/T9274中甲法（浸泡法）测定，试验温度为（23士2)℃，试验介质为10%~25%硫酸溶液，试验时间为48h。6.14涂膜耐碱性（5.13.2)接（G3/T9271中中法（浸池法）测定，诚验温度为（23+2)℃，试验介质为10%~40%的氢氧化钠溶液：试验时问为48h。6.15涂膜耐盐水性（5.13.3)按GB/T9274中甲法（浸泡法）测定，试验温度为（23士2)℃，试验介质为3%的氯化钠溶液，试验时间为48h~120h，6.16抗静电涂料涂膜表面电阻值(5.14)用高阻仪测定。6.17特殊要求（5.15）接企业舰定的试验条件检验。6.18其他项目感官目测。
注：涂膜质量要求原则上应在产品零件上检验，如有因难可采川同样的施工工艺模拟样板进行检验.样板的制备参照GB/T1727有关板制各的规定和方法。rrKaeerkca-
[1-GB/T1727
漆膜一般制备法
参考文献
-riKaeerKAca-
FZ/T 90074—2021
-riKacerKAca-
-riKacerKAca-
FZ/T 90074-2021
中华人民共和国织
行业标准
纺织机械产品涂装
FZ/T90074—-2021
中国标准出版社出版发行
北京市朝阳区和平西街申2号（100029）北京市西城区三里河北街16号（100015）网址：spc.org.cn
服务热线：100-168-0010
2021年5月第一版
书号：155066·235811
版权专有
-rrKaeerkAca-
侵权必究
12006/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
