FZ/T 50042-2018.
FZ/T 50042规定了氨纶长丝預牵伸的试验方法。
FZ/T 50042适用于线密度≤156.0diex的氨纶长丝,其他规格可参照使用.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件,仅注H期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3291.1纺织纺织材料性能 和试验术语第1部分:纤维和纱线
GB/T 3291.3纺织纺织材料性能 和试验术语第3部分:通用
GB/T 4146(所有部分)纺织品化学纤维
GB/T 6502化学纤维 长丝取样 方法
GB/T 6529纺织品调湿 和试验用标准大气
FZ/T 50005- 2013 氨纶 丝线密度试验方法
QB/T 1519纤维卷尺
3术语和定义
GB/T 3291.1.GB/T 3291.3 .GB/T 4146(所有部分)中界定的以及下列术语和定义适用于本文件。
3.1预牵伸pre-draft
弹性纤维在卷饶成型的生产过程中,纤维长度发生拉伸变化的情况.
4原理
通过测量氨纶长丝卷装状态时长度与自由状态时长度的变化.间接表征氨纶长丝的预牵伸。
5试验用标准大气
按GB/T 6529规定执行。
6试样准备
6.1批量实验室样品.按GB/T6502规定抽取20个卷装.每个卷装取2根试样。

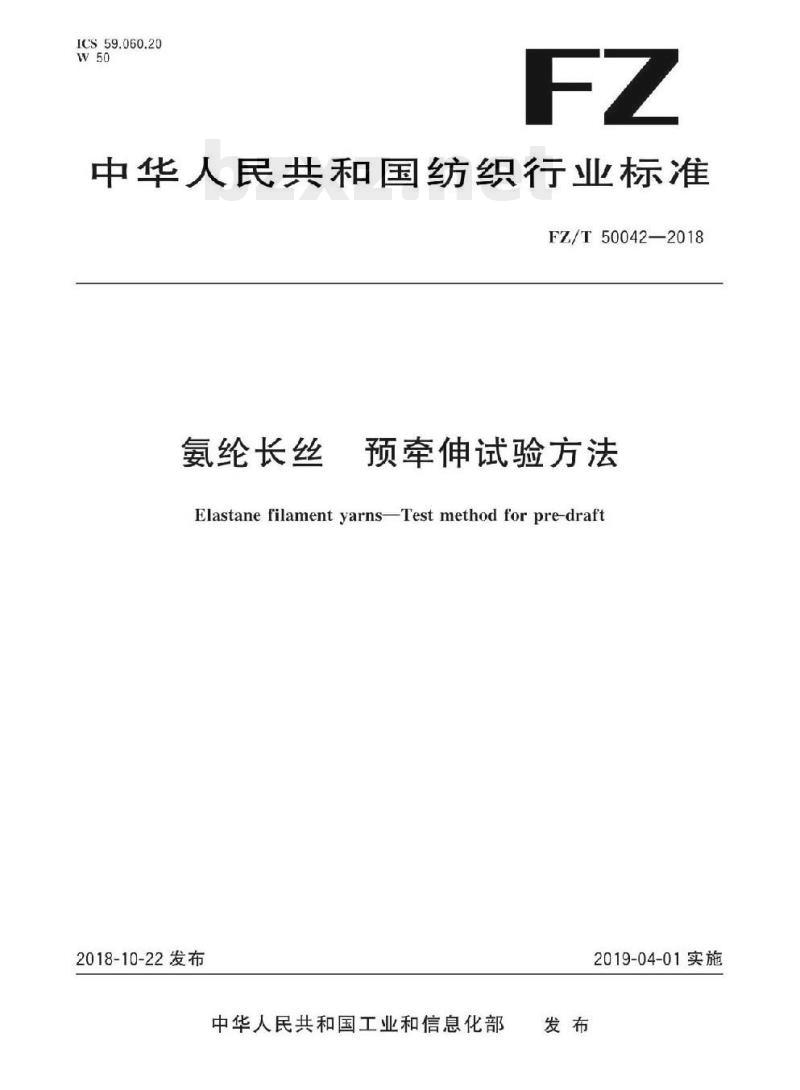

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T50042—2018
氨纶长丝
预牵伸试验方法
Elastane filament yarnsTest method for pre-draft2018-10-22发布
中华人民共和国工业和信息化部发布
2019-04-01实施

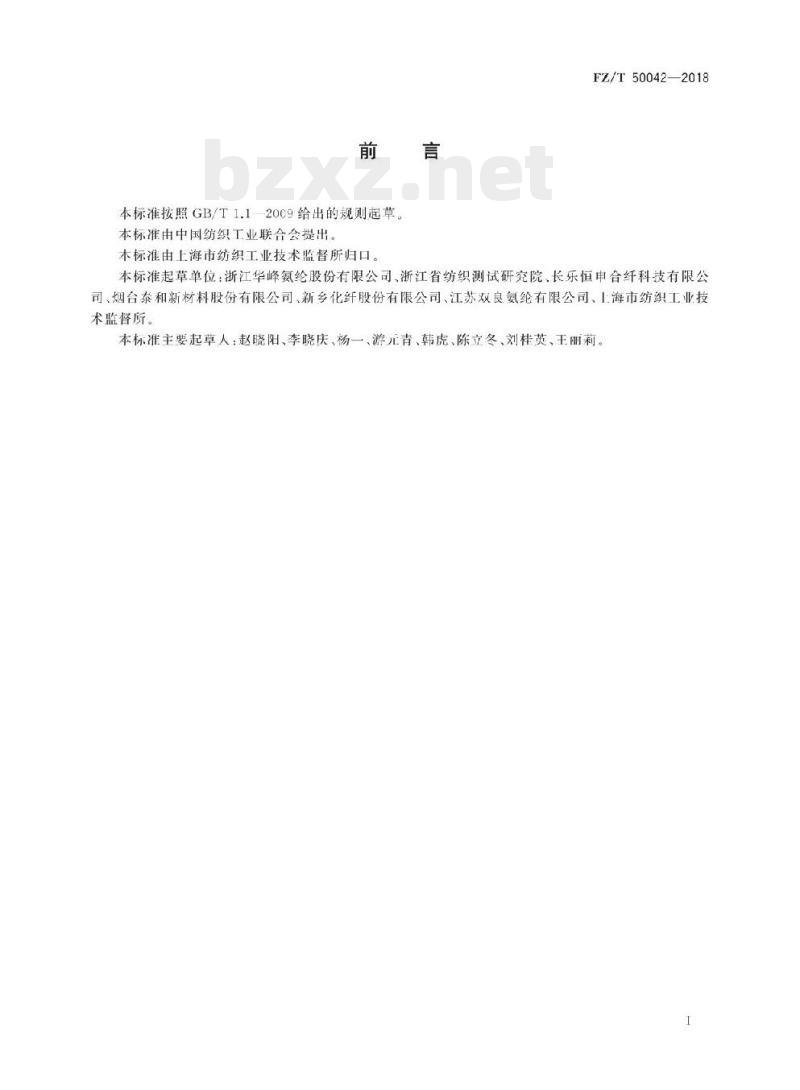

本标准按照GB/T1.120C9给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50042—2018
本标准起草单位：浙江华峰氨纶股份有限公司、浙江省纺织测试研究院、长乐恒申合纤科技有限公司、烟台泰和新材料股份有限公司、新乡化纤股份有限公司、江苏双良氨纶有限公司、上海市纺织工业技术监督所。
本标准主要起草人：赵晓阳、李晓庆、杨一、游元青、韩虎、陈立冬、刘桂英、王丽莉。I

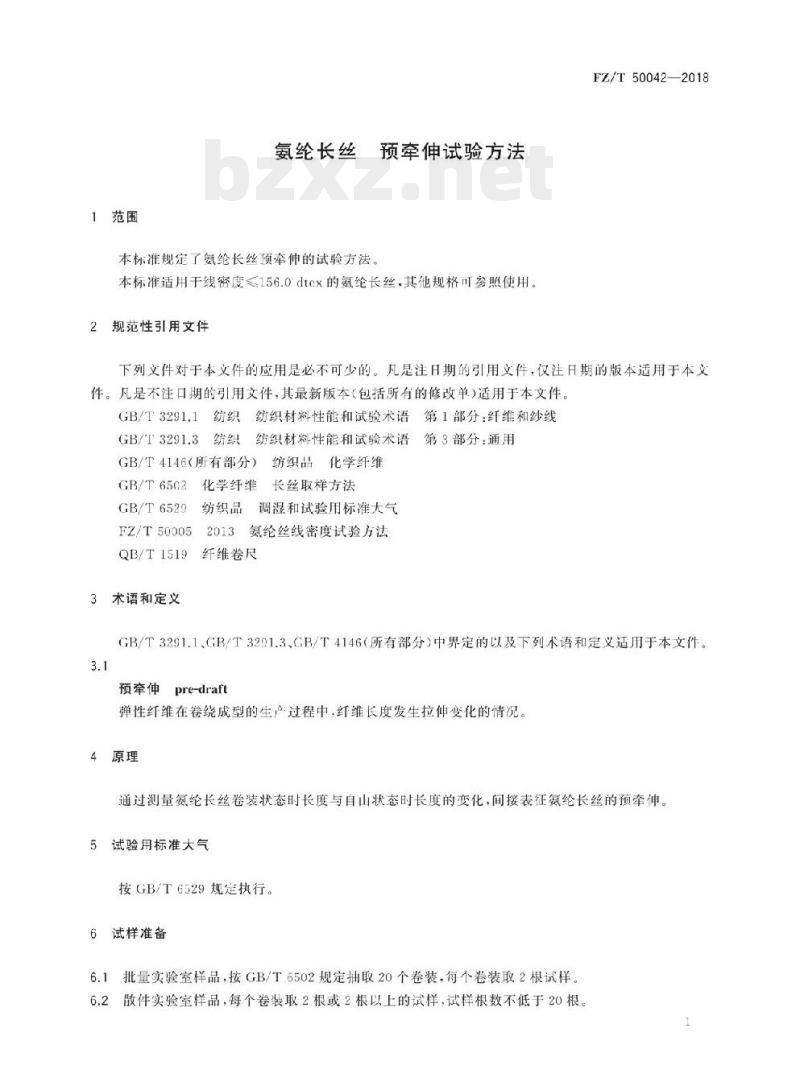

1范围
氨纶长丝
预牵伸试验方法
本标准规定了氨纶长丝预牵伸的试验方法。本标准适用于线密度≤156.0dtex的氨纶长丝，其他规格可参照使用。规范性引用文件
FZ/T50042—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。纺织纺织材料性能和试验术语
告第1部分：纤维和纱线
GB/T3291.1
GB/T3291.3纺织纺织材料性能和试验术语第3部分：通用
GB/T4146（所有部分）纺织品化学纤维GB/T6562
GB/T6529
FZ/T50005
QB/T1519
3术语和定义
化学纤维长丝取样方法
纺织品调湿和试验用标准大气
2013氨纶丝线密度试验方法
纤维卷尺
GB/T3291.1、GB/T3291.3、GB/T4146（所有部分）中界定的以及下列术语和定义适用于本文件。3.1
预牵伸
pre-draft
弹性红维在卷绕成型的生产过程中，纤维长度发生拉伸变化的情况4原理
通过测量氨纶长丝卷装状态时长度与自山状态时长度的变化，间接表征氨纶长丝的预牵伸。试验用标准大气
按GB/T6529规定执行。
试样准备
批量实验室样品，按GB/T6502规定抽取20个卷装，每个卷装取2根试样6.2
散件实验室样品，每个卷装取2根或2根以上的试样，试样根数不低于20根。1
FZ/T50042—2018
3每个卷装上剥去约1g左右的表层丝。在同一个卷装上取样时，前一个试样取完，要将卷装上的丝去掉至少2m，然后再取下二个试样。7方法A——手工法（仲裁试验方法）7.1
装置和材料
7.1.1手动测长架
a）立式量尺：测量范围为1m，最小分度值为1mm。h）
施加预张力的装置：施加预张力精度为士1%。7.1.2纤维卷尺
符合QB/T1519.分度值为1mm，精度等级为Ⅱ级。7.1.3
黑色绒板
长度至少为700mmg
记号笔
0.5mm彩色油性笔。
试验步骤
7.2.1退绕
将卷装试样水平放于桌面。用记号笔在卷装的肩部表面，按照卷装高度，垂直画一条标记线按照卷装的宽度，选取卷装圆柱面的中间区域，避开边缘。将红维卷尺印有刻度的一边对准中间区域的中间线，沿着卷装圆柱面，量取卷装的表面周长（示意图参见图1）。记录为试样松弛前标记的间隔长度Lo，精确到1mm
按照卷装试样退绕的方向，无牵伸地手动轻轻退出长丝。2
7.2.2松弛
卷装圆柱面的中间区域
纤维卷尺的测量路径
FZ/T50042—2018
在每个标记的外端各留出至少1comm长的余量，将退绕出的长丝左右分别剪断。将剪取的长丝段轻轻平放到黑色绒板上，此时长丝段呈直线。保持这一状态，静置25min。7.2.3测量
按FZ/T50005—2013中的预加张力选择表，确定合适的预张力在长丝段的一端小心施加选择的预张力。轻轻提起长丝段的另一端，将长丝垂直悬挂在手动测长架，待（30士3）s后，读取两个标记之间的垂直间距，记录为试样松弛平衡后标记的间隔长度L，精确到1mm。
方法B-
仪器法
装置和材料
手动测长架
立式量尺：测量范围为1m，最小分度值为1mm。a)下载标准就来标准下载网
施加预张力的装置：施加预张力精度为1%8.1.2
黑色绒板
长度至少700mm。
8.1.3记号笔
0.5mm彩色油性笔。
FZ/T50042—2018
8.1.4退绕装置
通过退绕罗拉摩擦带动丝卷转动，退绕出的氢纶丝吸附在罗拉表面，如图2所示。说明：
丝卷套管：
退绕罗拉，周长为（500土3）mm；按望：
细槽。
试验步骤
8.2.1退绕
将卷装试样安装在退绕装置上，以低于6s/圈的速度退绕长丝。舍弃最初退出的两圈长丝。退绕若干圈长丝后，在退绕罗拉细槽处，用记号笔做好标记。记录退绕罗拉周长，作为试样松弛前标记的间隔长度L。，精确到1mm。8.2.2松弛
同7.2.2。
8.2.3测量
同7.2.3。
9结果计算
预牵伸度按式（计算：
式中：
预牵伸度：
试样松弛前标记的间隔长度，单位为毫米（mm）；试样松弛平衡后标记的间隔长度，单位为毫米（mm）。试验结果以预牵伸度的算术平均值表示，保留小数点后一位。（1)
在同一实验室，由同一操作者使用相同的设备，按相同的测试方法，并在短时间内对同一被测对象相互独立进行的测试获得的两次测试结果的绝对差值都不大于这两个测定值的算术平均值的10%，以大于这两个测定值的算术平均值的10%的情况不超过5%为前提。10
试验报告
试验报告应包括以下内容：
样品的名称和规格；
被选作批量样品包装件的标识；采用的标准编号及所有的试验参数；实验室样品的各项测试结果：
经协商后对试验步骤的修改提示及其他与本标准不一致的部分；观察到的异常现象；
试验人员和试验日期。
FZ/T50042—2018
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
