FZ/T 95012-2019.
1范園
FZ/T 95012规定了单层拉幅定形机的型式及参数、要求.试验方法检验规则.标志、包装.运输和贮存。
FZ/T 95012适用于棉.毛.化纤.混纺织物.非织造布的定形机和拉幅机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包 装储运图示标志
GB2894安全标志及其使用导则
GB 5226.1- -2008机械电气安全 机械电气设备 第 1部分:通用技术条件
GB/T 7111.7纺织机械噪声测试规范 第7部分:染整机械
GB/T 17780.7纺织机械安全要求第7 部分:染整机械
F2/T 90001纺织机械产品包装
FZ/T 90074纺织机械产品涂装
FZ/T 90089.1纺织机械铭牌 型式 .尺寸及技术要求
F2/T 90089.2纺织机械铭牌 内容
FZ/T 92012布铁链条
FZ/T 92039布馍
FZ/T 95021热定形 机导轨
3型式及参数
型式及参数见表1.
5.1.6布铗链 条(4.8),按FZ/T 92012的规定检测。
5.1.7布铁(4.9),按 FZ/T 92039的规定检测。
5.1.8烘房温度控制精度(4.10),检查控制柜设定温度与仪表显示温度的差值。
5.1.9导轨(4.12.1),按 FZ/T 95021的规定检测。
5.1.10导轨振动位移(4.12.2),在定形机车速60 m/min时，距车头、车尾链轮1 m处的左、右导轨上，用振动测量仪检测,取其最大值。
5.1.11散热 器密封性能(4.13),当散热器使用饱和蒸汽时,应按设计压力的1.25倍为试验压力,当散热器使用中压蒸汽时(2.5 MPa< p≤6 MPa),应按设计压力的1.5倍为试验压力,进行水压试验;散热器(导热油)应按0.5 MPa进行压力试验。在进行压力试验时,应将压力缓慢上升到试验压力，保持10 min,检查散热器及连接管道。.
5.1.12 电气设备的连接和布线(4.14.1),按GB 5226.1- -2008中13.1的规定,检查接线是否牢固;两端子之间的导线和电缆是否有接头和拼接点;电缆和电缆束的附加长度是否满足连接和拆卸的需要。
5.1.13电气设 备导线的标识(4.14.2),按GB 5226.1-2008中13.2的规定,检查导线的每个端部是否有标记;如果用颜色作导线标记时,应符合标准的相关规定。
5.1.14电气设备的保护联结电路连续性(4.14.3),按GB 5226.1- -2008 中18.2.2的规定测试(测试数据判定按GB 5226.1- 2008附录G的规定)。
5.1.15 电气设备的绝缘性能(4.14.4),按GB 5226.1- -2008 中18.3的规定,用兆欧表测试。
5.1.16 电气设备的耐压试验( 4.14.5),按GB 5226.1- -2008中18.4的规定,用耐压试验仪测试。
5.1.17其余项目 ,感官检验。
5.2空车运转试验

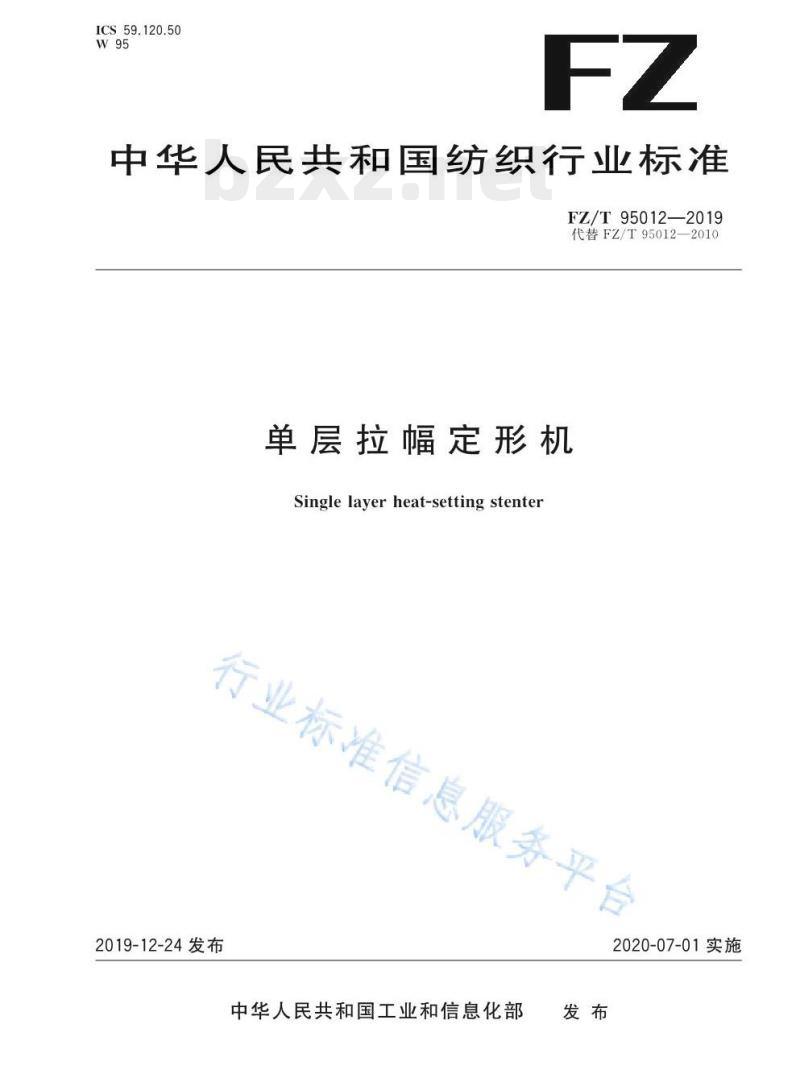

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T95012—2019
代替FZ/T95012—2010
单层拉幅定形机
Single layerheat-setting stenter行业标准信息服务平台
2019-12-24发布
中华人民共和国工业和信息化部发布
2020-07-01实施

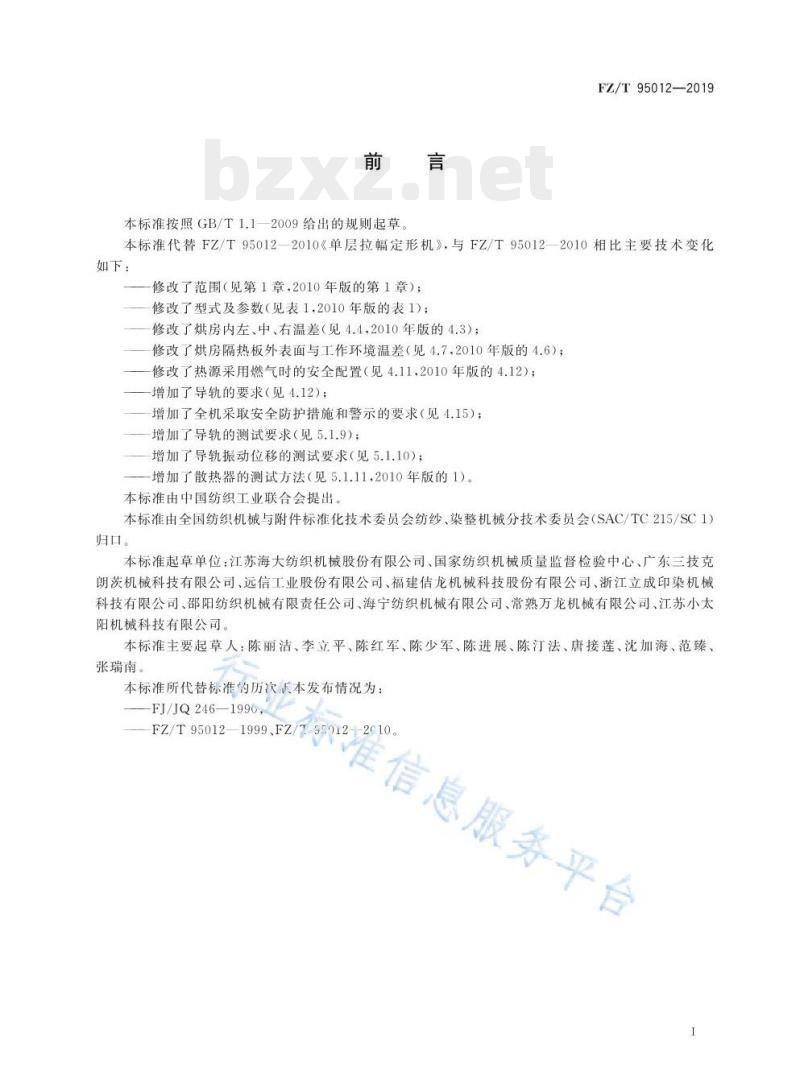

本标准按照GB/T1.1—2009给出的规则起草。FZ/T95012—2019
本标准代替FZ/T95012—2010《单层拉幅定形机》，与FZ/T95012—2010相比主要技术变化如下：
修改了范围（见第1章，2010年版的第1章）；修改了型式及参数（见表12010年版的表1)；修改了烘房内左、中、右温差（见4.4，2010年版的4.3）；修改了烘房隔热板外表面与工作环境温差（见4.7，2010年版的4.6）；修改了热源采用燃气时的安全配置（见4.11,2010年版的4.12）；增加了导轨的要求（见4.12）；增加了全机采取安全防护措施和警示的要求（见4.15）；增加了导轨的测试要求（见5.1.9）；增加了导轨振动位移的测试要求（见5.1.10）；-增加了散热器的测试方法（见5.1.11，2010年版的1）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：江苏海大纺织机械股份有限公司、国家纺织机械质量监督检验中心、广东三技克朗茨机械科技有限公司、远信工业股份有限公司、福建估龙机械科技股份有限公司、浙江立成印染机械科技有限公司、邵阳纺织机械有限责任公司、海宁纺织机械有限公司、常熟万龙机械有限公司、江苏小太阳机械科技有限公司。
本标准主要起草人：陈丽洁、李立平、陈红军、陈少军、陈进展、陈汀法、唐接莲、沈加海、范臻、张瑞南。
本标准所代替标准的历次质本发布情况为：-FJ/JQ246—1990,
准信息服务平台
FZ/T95012—1999、FZ/7-95012+2C101
行业标准信息服务平台

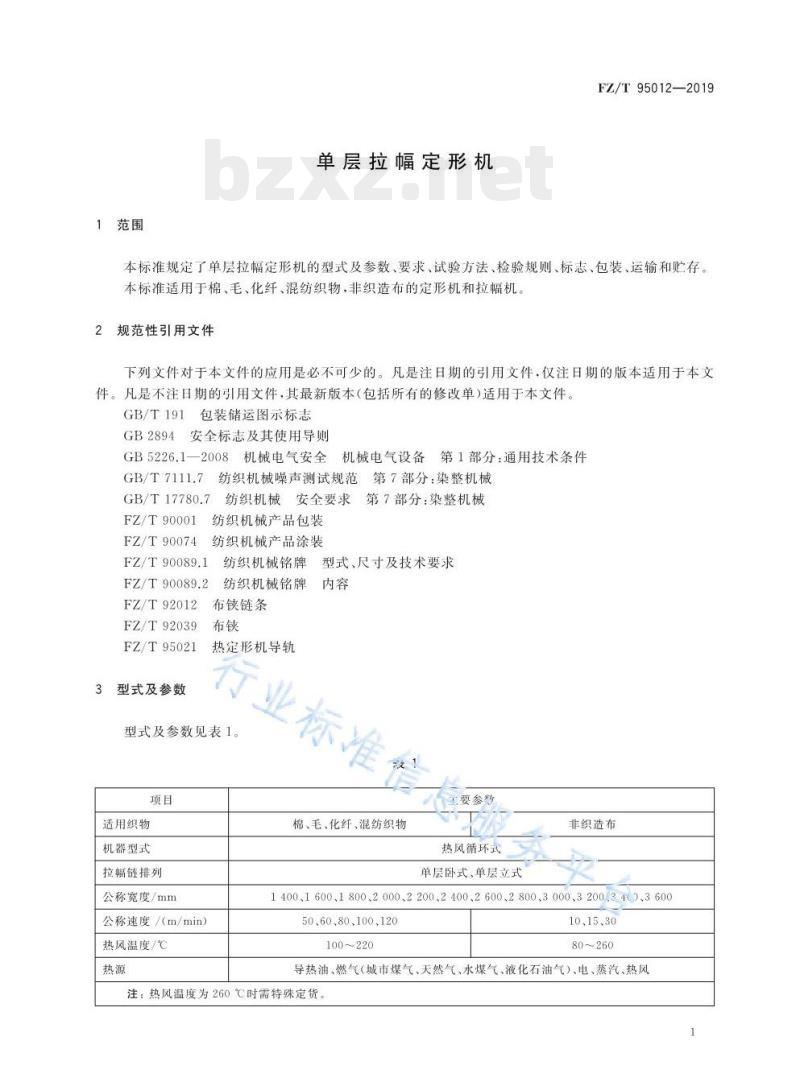

1范围
单层拉幅定形机
FZ/T95012—2019
本标准规定了单层拉幅定形机的型式及参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于棉、毛、化纤、混纺织物，非织造布的定形机和拉幅机。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志
GB2894安全标志及其使用导则
GB5226.1一2008机械电气安全
机械电气设备第1部分：通用技术条件GB/T 7111.7
纺织机械噪声测试规范第7部分：染整机械GB/T 17780.7
FZ/T90001
FZ/T90074
纺织机械安全要求第7部分：染整机械纺织机械产品包装
纺织机械产品涂装
FZ/T 90089.1
FZ/T90089.2
FZ/T92012
FZ/T92039
FZ/T95021
型式及参数
型式、尺寸及技术要求
纺织机械铭牌
纺织机械铭牌
布侠链条
热定形机导轨
行业标准信发
型式及参数见表1。
适用织物
机器型式
拉幅链排列
公称宽度/mm
公称速度/（m/min）
热风温度/℃
棉、毛、化纤、混纺织物
要参数
非织造布wwW.bzxz.Net
热风循环式
单层卧式、单层立式
1400、1600、1800、2000、2200、2400、2600、2800、3000、3200/342、360050、60、80、100、120
100~220
10、15、30
80~260
导热油、燃气（城市煤气、天然气、水煤气、液化石油气)、电、蒸汽、热风注：热风温度为260℃时需特殊定货FZ/T95012—2019

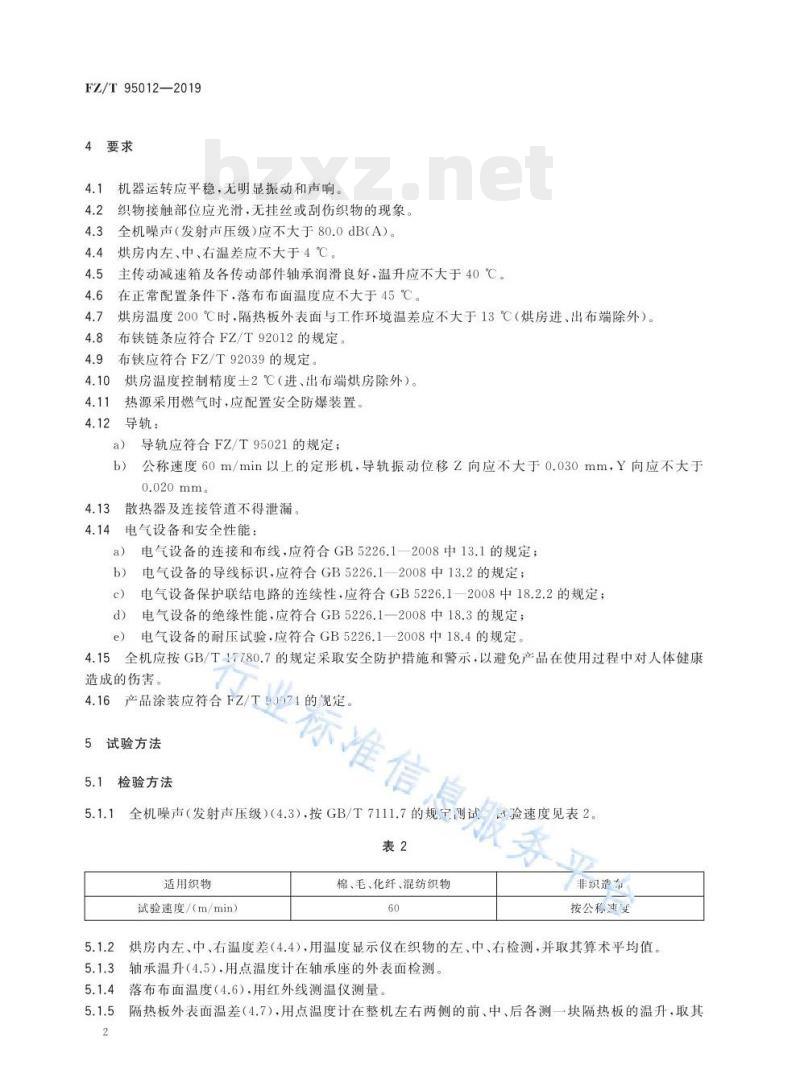

4要求
机器运转应平稳，无明显振动和声响2织物接触部位应光滑，无挂丝或刮伤织物的现象。4.2
全机噪声（发射声压级）应不大于80.0dB（A）。烘房内左、中、右温差应不大于4℃。4.4
主传动减速箱及各传动部件轴承润滑良好，温升应不大于40℃。4.6
在正常配置条件下落布布面温度应不大于45℃4.7
烘房温度200℃时，隔热板外表面与工作环境温差应不大于13℃（烘房进、出布端除外）。布链条应符合FZ/T92012的规定。布侠应符合FZ/T92039的规定。
烘房温度控制精度土2℃（进、出布端烘房除外）。热源采用燃气时，应配置安全防爆装置。导轨：
导轨应符合FZ/T95021的规定；
公称速度60m/min以上的定形机.导轨振动位移Z向应不大于0.030mm，Y向应不天于0.020mm。
散热器及连接管道不得泄漏。
4.14电气设备和安全性能：
电气设备的连接和布线，应符合GB5226.1一2008中13.1的规定；a)
电气设备的导线标识，应符合GB5226.1一2008中13.2的规定电气设备保护联结电路的连续性，应符合GB5226.1一2008中18.2.2的规定；电气设备的绝缘性能，应符合GB5226.1—2008中18.3的规定；d)
电气设备的耐压试验，应符合GB5226.1一2008中18.4的规定，e)
4.15全机应按GB/T17780.7的规定采取安全防护措施和警示，以避免产品在使用过程中对人体健康造成的伤害。
标准信息
4.16产品涂装应符合FZ/T40074的规定5试验方法
5.1检验方法
全机噪声(发射声压级)(4.3)，按GB/T 7111.7的规测试专验速度见表2.服务平
适用织物
试验速度/（m/min）
棉、毛、化纤、混纺织物
非织造布
按公称速度
烘房内左、中、右温度差（4.4），用温度显示仪在织物的左、中、右检测，并取其算术平均值。5.1.2
5.1.3轴承温升（4.5）.用点温度计在轴承座的外表面检测。落布布面温度（4.6），用红外线测温仪测量。5.1.4
5.1.5隔热板外表面温差（4.7），用点温度计在整机左右两侧的前、中、后各测一块隔热板的温升，取其2
FZ/T95012—2019
最天值。检测每一块隔热板的温差时，将被测的每块隔热板外表面平均分成四个区域，用点温度计测量每个区域中心点的温度，以其算术平均值减环境温度作为该块隔热板的温差。环境温度为正对隔热板，距离为1m的参照物的温度。
5.1.6布侠链条（4.8)，按FZ/T92012的规定检测5.1.7布（4.9），按FZ/T92039的规定检测5.1.8烘房温度控制精度（4.10），检查控制柜设定温度与仪表显示温度的差值。5.1.9导轨（4.12.1），按FZ/T95021的规定检测。5.1.10导轨振动位移（4.12.2），在定形机车速60m/min时，距车头、车尾链轮1m处的左、右导轨上，用振动测量仪检测，取其最大值。5.1.11散热器密封性能（4.13），当散热器使用饱和蒸汽时，应按设计压力的1.25倍为试验压力，当散热器使用中压蒸汽时（2.5MPa5.2空车运转试验
的准信总务平台
5.2.1试验时间：2h
5.2.2试验速度：公称速度的80%（全机噪声和导轨振动位移的试验速度按检验方法的规定）。5.2.3检验项目：4.14.3、4.5、4.11、4.12b)、4.14、4.15、4.165.3工作负荷试验
5.3.2试验速度：按工艺要求。
5.3.3检验项目：4.2、4.4、4.6、4.7、4.10、4.136检验规则
型式检验
6.1.1产品在下列情况之一时进行型式检验：产品的结构、材料、工艺有较大改变，可能影响产品性能时；a）
新产品鉴定或老产品转厂定型生产时：出厂检验结果与上次型式检验有较大差异时；c）
d）产品停产两年以上恢复生产时；e）
第三方进行质量检验时。
6.1.2检验项目：第4章。
FZ/T95012—2019
出厂检验
制造厂在每批产品中抽出一台进行全装6.2.2
检验项目：4.1、4.3、4.5、4.11、4.12b）、4.14、4.15、4.16。6.2.3产品均应经制造方检验部门检验合格，并附有产品合格证方可出厂。6.3
判定规则
全部项目检验合格，判该产品符合标准要求。6.4其他
产品出厂1年内，用户厂在进行安装、调试中发现有不符合本标准时，由制造方负责会同使用方共同处理。
7标志
7.1包装箱上的储运图示、标记按GB/T191的规定。7.2产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。产品安全标志按GB2894的规定。7.3
包装、运输和购存
产品的包装，按FZ/T90001的规定。产品在运输过程中包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3
产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为1年。行业标准信息服务平台
版权专有侵权必究
书号：155066：2-34861
FZ/T 95012-2019
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
