FZ/T 50025-2014.
1范围
FZ/T 50025规定了超高分子量聚乙烯长丝耐磨性试验方法。
FZ/T 50025适用于超高分子量聚乙烯长丝。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件,仅注8期的版本适 用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3921.1纺织纺织材料性 能和试验术语第1部分:纤维和纱线
GB/T 3921.3纺织纺织材料性 能和试验术语第3 部分:通用
GB/T 4146.1纺织品化学纤维 第1 部分:属名
GB/T 4146.3纺织品化学纤维第3部分:检验术语
GB/T 6502化学纤维 长丝取样方法
GB/T8170数值修约规则与极限数值的表示和判定
GB/T14343化学纤维长丝线密度试验方法
GB/T 17984麻花钻技术条件
3术语和定义
GB/T 3291.1 .GB/T 3291.3、GB/T 4146.1和GB/T 4146.3界定的以及下列术语和定义适用于本文件。
3.1长丝耐磨性abrasion performance of yarns
长丝耐受外力磨损的性能,一般以试样反复受磨致断的摩擦次数表示。
4.5取样
按GB/T6502中规定,取20个卷装或根据有关部门的协定,按所要求的试验精度确定取样量,并在与仪器相同的大气条件下调湿平衡至少4 h。
4.6试验步骤
4.6.1用粗糙度仪测试摩 擦子与试样摩擦的区段,取表面粗糙度Ra为0.7 μm~0.9 μm的摩擦子。
4.6.2将卷装丝头引 出,拉去表层丝。
4.6.3裁取- -段长丝,一端固定在仪器左端支架上,另- -端按图1所示绕过滑轮和摩擦子,并在另一端挂上砝码,按4.4.1规定施加张力。
4.6.4启动开始摩擦按钮,同时计数器开始计数。
4.6.5试样被摩擦至断裂时,记下该摩擦次数,更换新摩擦子进行下次试验。
4.6.6重复 4.6.2~4.6.5 ,完成剩余试验。

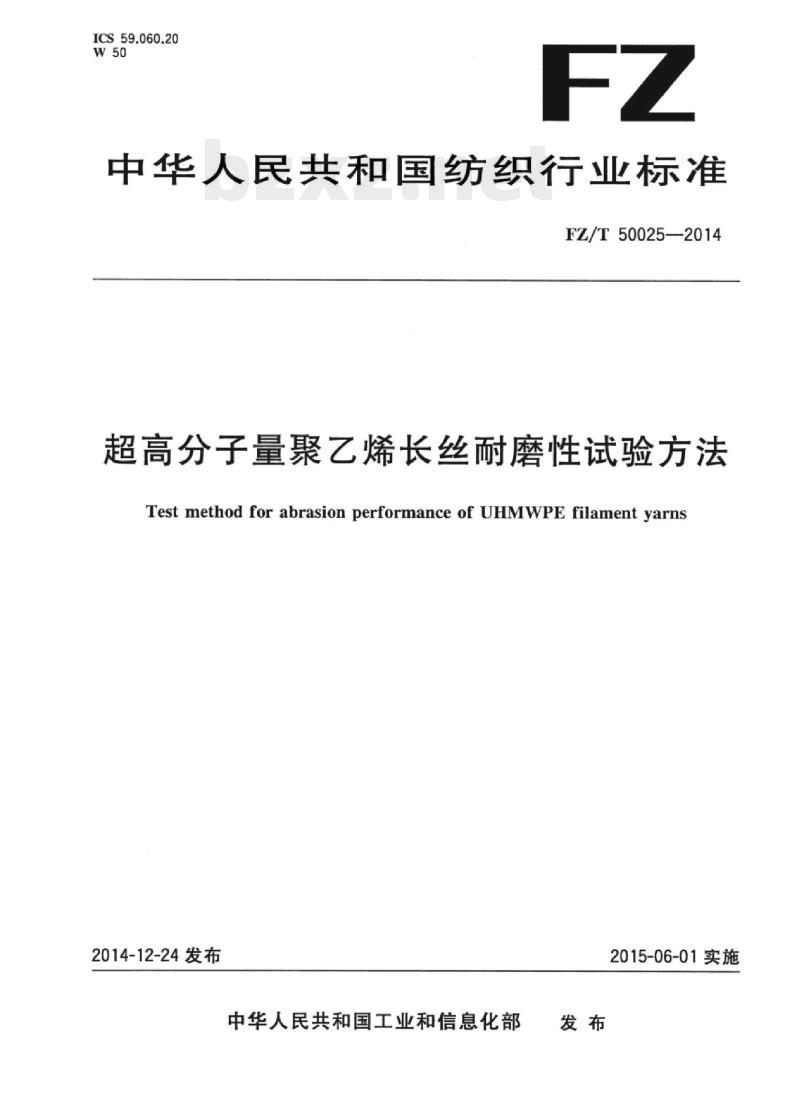

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T50025—2014
超高分子量聚乙烯长丝耐磨性试验方法Test method for abrasion performance of UHMWPE filament yarns2014-12-24发布
中华人民共和国工业和信息化部2015-06-01实施

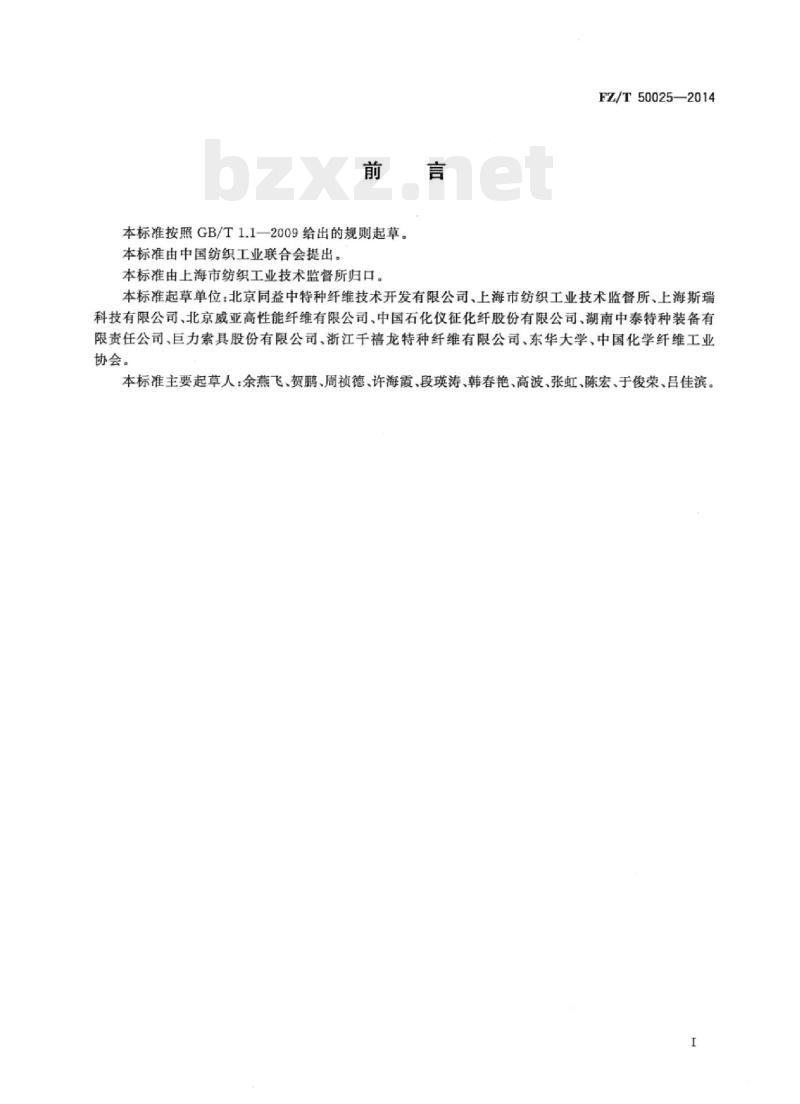

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50025—2014
本标准起草单位：北京同益中特种纤维技术开发有限公司、上海市纺织工业技术监督所、上海斯瑞科技有限公司、北京威亚高性能纤维有限公司、中国石化仪征化纤股份有限公司、湖南中泰特种装备有限责任公司、巨力索具股份有限公司、浙江千禧龙特种纤维有限公司、东华大学、中国化学纤维工业协会。
本标准主要起草人：余燕飞、贺鹏、周祯德、许海霞、段瑛涛、韩春艳、高波、张虹、陈宏、于俊荣、吕佳滨。工

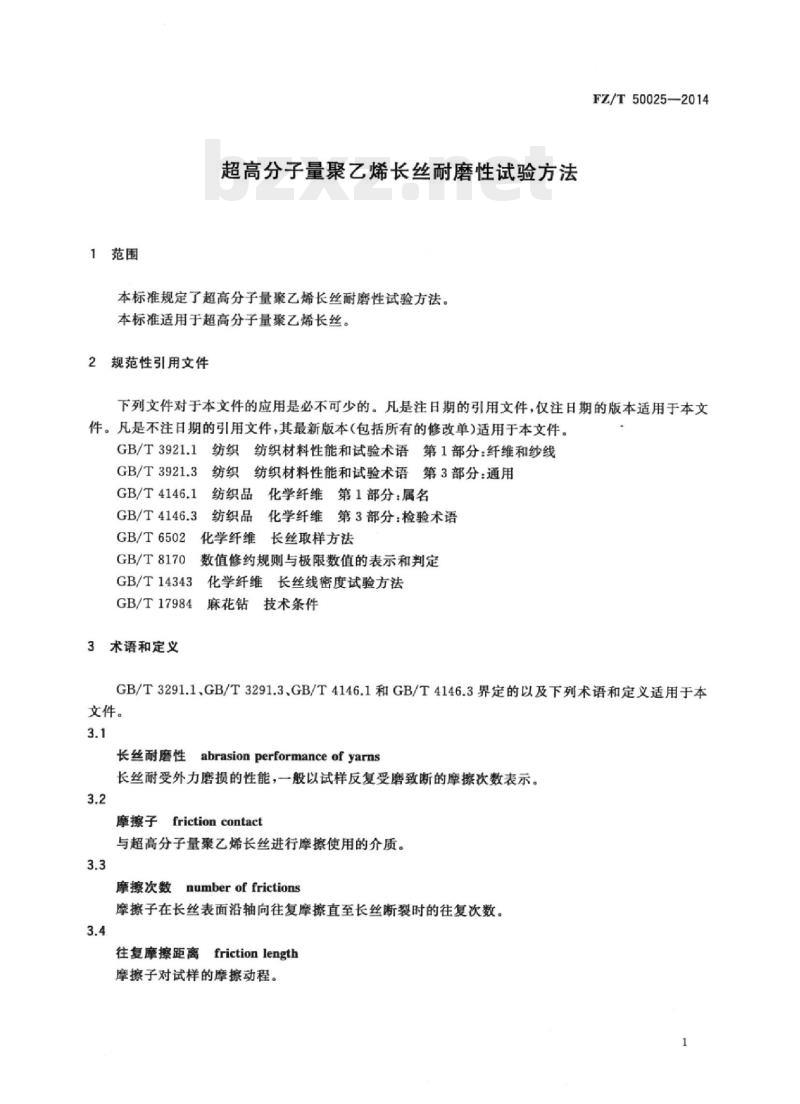

1范围Www.bzxZ.net
超高分子量聚乙烯长丝耐磨性试验方法本标准规定了超高分子量聚乙烯长丝耐磨性试验方法。本标准适用于超高分子量聚乙烯长丝。2规范性引用文件
FZ/T50025—2014
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3921.1纺织纺织材料性能和试验术语第1部分：纤维和纱线GB/T3921.3
GB/T4146.1
纺织纺织材料性能和试验术语第3部分：通用纺织品化学纤维第1部分：属名
GB/T4146.3
纺织品化学纤维第3部分：检验术语GB/T6502
GB/T8170
GB/T14343
GB/T17984
3术语和定义
化学纤维长丝取样方法
数值修约规则与极限数值的表示和判定化学纤维长丝线密度试验方法
麻花钻技术条件
GB/T3291.1，GB/T3291.3、GB/T4146.1和GB/T4146.3界定的以及下列术语和定义适用于本文件。
长丝耐磨性abrasion performance of yarns长丝耐受外力磨损的性能，一般以试样反复受磨致断的摩擦次数表示。3.2
摩擦子friction contact
与超高分子量聚乙烯长丝进行摩擦使用的介质。3.3
摩擦次数number of frictions
摩擦子在长丝表面沿轴向往复摩擦直至长丝断裂时的往复次数。3.4
往复摩擦距离friction length
摩擦子对试样的摩擦动程。
FZ/T50025—2014

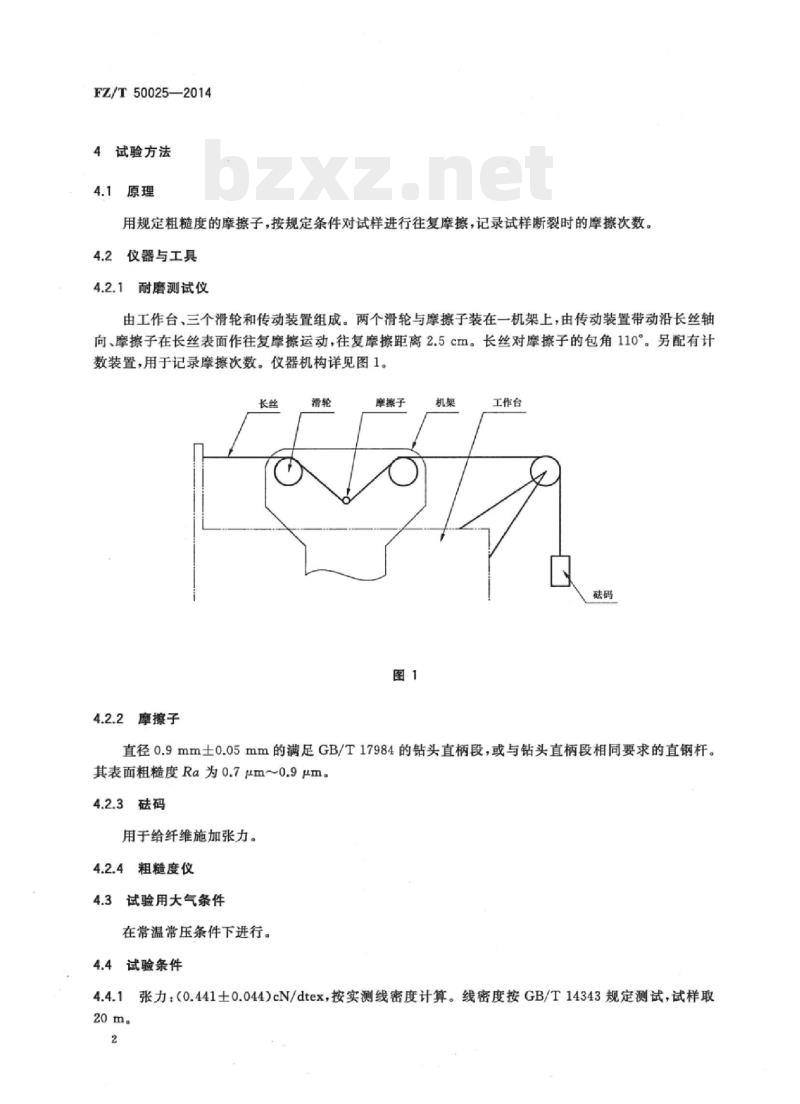

4试验方法
4.1原理
用规定粗糙度的摩擦子，按规定条件对试样进行往复摩擦，记录试样断裂时的摩擦次数。4.2仪器与工具
4.2.1耐磨测试仪
由工作台，三个滑轮和传动装置组成。两个滑轮与摩擦子装在一机架上，由传动装置带动沿长丝轴向、摩擦子在长丝表面作往复摩擦运动，往复摩擦距离2.5cm。长丝对摩擦子的包角110°。另配有计数装置，用于记录摩擦次数。仪器机构详见图1。长丝
4.2.2摩擦子
摩擦子
工作台
直径0.9mm士0.05mm的满足GB/T17984的钻头直柄段，或与钻头直柄段相同要求的直钢杆。其表面粗糙度Ra为0.7μm~0.9μm。4.2.3码
用于给纤维施加张力。
4.2.4粗糙度仪
4.3试验用大气条件
在常温常压条件下进行。
4.4试验条件
4.4.1张力：（0.441士0.044)cN/dtex，按实测线密度计算。线密度按GB/T14343规定测试，试样取20m。

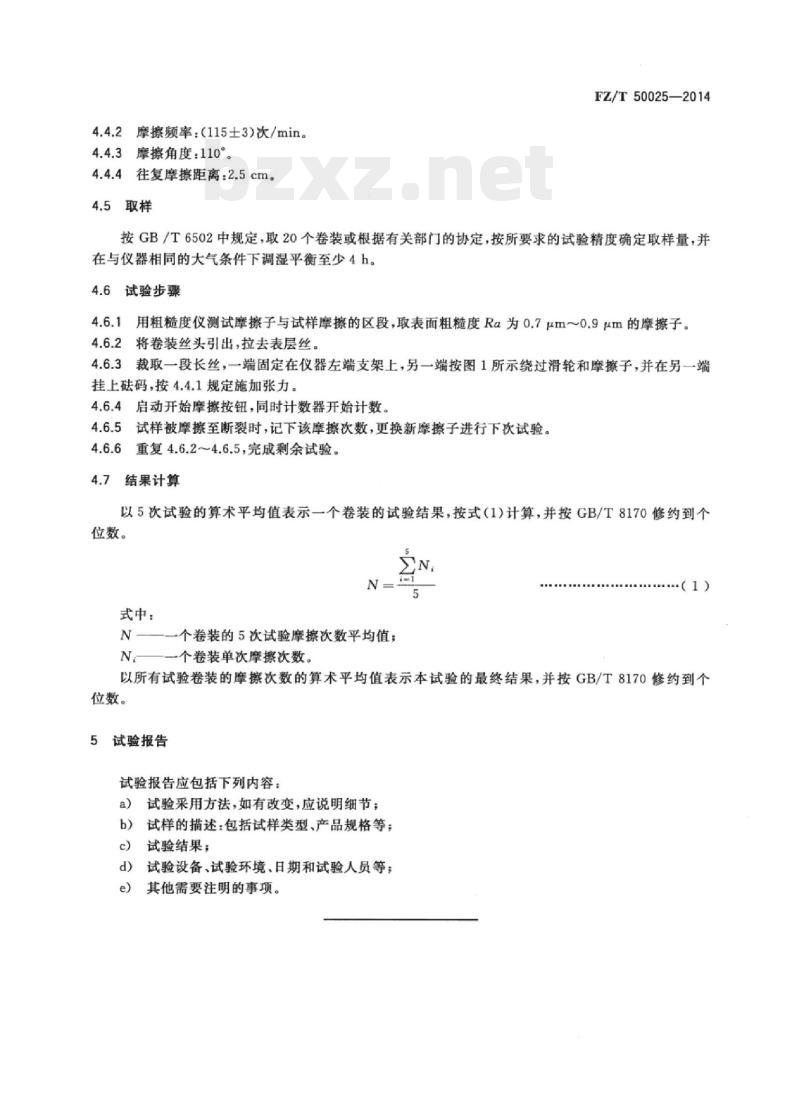

4.4.2摩擦频率：(115土3）次/min。4.4.3摩擦角度：110°。
4.4.4往复摩擦距离：2.5cm。
4.5取样
FZ/T50025—2014
按GB/T6502中规定，取20个卷装或根据有关部门的协定，按所要求的试验精度确定取样量，并在与仪器相同的大气条件下调湿平衡至少4h。4.6试验步骤
4.6.1用粗糙度仪测试摩擦子与试样摩擦的区段，取表面粗糙度Ra为0.7μm～0.9μm的摩擦子。4.6.2将卷装丝头引出，拉去表层丝。4.6.3裁取一段长丝，一端固定在仪器左端支架上，另一端按图1所示绕过滑轮和摩擦子，并在另一端挂上础码，按4.4.1规定施加张力。4.6.4启动开始摩擦按钮，同时计数器开始计数。4.6.5试样被摩擦至断裂时，记下该摩擦次数，更换新摩擦子进行下次试验。4.6.6重复4.6.2~4.6.5，完成剩余试验。4.7结果计算
以5次试验的算术平均值表示一个卷装的试验结果，按式（1）计算，并按GB/T8170修约到个位数。
式中：
一个卷装的5次试验摩擦次数平均值；个卷装单次摩擦次数。
（1）
以所有试验卷装的摩擦次数的算术平均值表示本试验的最终结果，并按GB/T8170修约到个位数。
5试验报告
试验报告应包括下列内容：
a）试验采用方法，如有改变，应说明细节；b）试样的描述：包括试样类型、产品规格等；试验结果；
试验设备、试验环境、日期和试验人员等；其他需要注明的事项。
FZ/T50025-2014
打印日期：2015年5月4日F009A
中华人民共和国纺织
行业标准
超高分子量聚乙烯长丝耐磨性试验方法FZ/T50025—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：（010)51780235
总编室：(010)64275323
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数9千字
2015年3月第一次印刷
2015年3月第一版
书号：155066·2-28377定价14.00元如有印装差错由本社发行中心调换版权专有
侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
