FZ/T 54085-2016 阻燃涤纶低弹丝

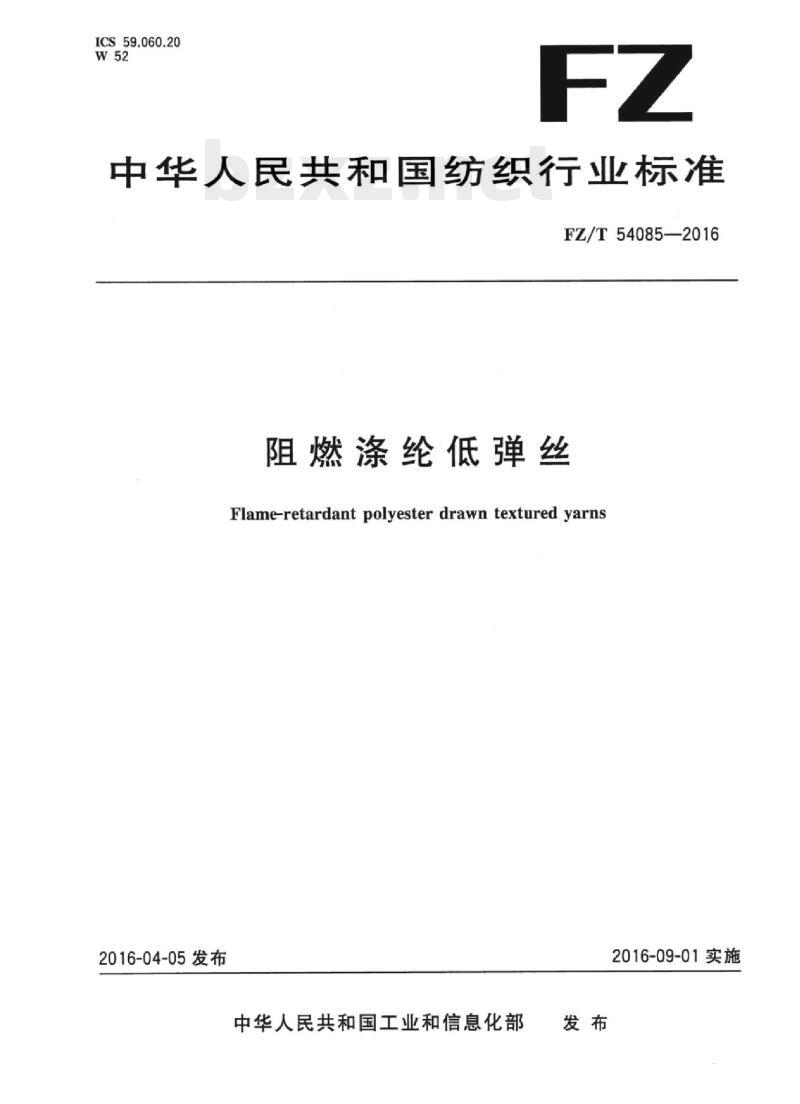

中华人民共和国纺织行业标准 FZ/T54085—2016 阻燃涤纶低弹丝 Flame-retardant polyester drawn textured yarns 发布日期：2016-04-05 实施日期：2016-09-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：浙江华欣新材料股份有限公司、苏州金辉纤维新材料有限公司、张家港市华蕴新材料有限公司、厦门翔鹭化纤股份有限公司、太仓振辉化纤有限公司、上海市纺织工业技术监督所。 本标准主要起草人：曹欣羊、严忠伟、郑耀伟、周平、裘大洪、魏志红、周祯德、赵江峰。 1 范围 本标准规定了阻燃涤纶低弹丝的术语和定义、产品标识、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。 本标准适用于总线密度为 50dtex～600dtex，单丝线密度为 1.0dtex～5.6dtex（三角截面、三叶截面、圆形截面）的本色阻燃涤纶低弹丝。本标准适用于总线密度为 100dtex～360dtex，单丝线密度为 1.0dtex～5.6dtex（三角截面、三叶截面、圆形截面），采用原液着色技术生产的有色阻燃涤纶低弹丝。其他类型的阻燃涤纶低弹丝可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 250 纺织品色牢度试验评定 变色用灰色样卡 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 3921 纺织品 GB/T 4146.1 化学纤维 第1部分：属名 GB/T 4146.3 化学纤维 第3部分：检验术语 GB/T 6502 纺织品 GB/T 6504 化学纤维 GB/T 6505 化学纤维 GB/T 6506 化学纤维 GB/T 6508 化学纤维 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14343 长丝取样方法 GB/T 14344 长丝热收缩率试验方法 FZ/T 50001 合成纤维变形丝卷缩性能试验方法 FZ/T 50002 涤纶长丝染色均勾度试验方法 FZ/T 50017 涤纶纤维阻燃性能试验方法 氧指数法 FZ/T 50027 二氧化钛含量试验方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3、GB/T 4146.1 和 GB/T 4146.3 界定的以及下列术语和定义适用于本文件。 3.1 原液着色 (dope dyeing)：着色剂（色粉、色浆，色母粒等）可在单体聚合时加入，也可在聚合物熔融前或后加入。 3.2 阻燃涤纶低弹丝 (flame-retardant polyester drawn textured yarns)：在规定条件下测得的氧指数大于等于 27.5% 的涤纶低弹丝。 4 产品标识 4.1 产品规格以线密度（dtex）和单丝根数（f）表示。例如线密度为 55dtex，单丝根数为 144 的阻燃涤纶低弹丝，其产品规格表示为 55dtex/144f。 4.2 产品标识应包含：产品名称、规格、色泽或批号等信息，可以有效区分。 示例 1：55dtex/144f 阻燃 DTY（55 表示丝的线密度为 55dtex，144 表示喷丝板孔数）。 示例 2：55dtex/144f 黄色阻燃 DTY。 也可标识为：Y001055-144，其中 Y 代表黄色系，001 代表各生产厂家自定的色号，055 代表丝的线密度 55dtex，144 代表喷丝板孔数。 色系与代号字母对照表： 蓝色 (Blue): B 黑色 (Black): C 灰色 (Grey): E 绿色 (Green): G 褐色 (Brown): N 橙色 (Orange): O 紫色 (Purple): P 红色 (Red): R 白色 (White): W 黄色 (Yellow): Y 5 技术要求 5.1 产品分等 产品分为优等品（AA级）、一等品（A级）、合格品（B级）三个等级，低于合格品为等外品（C级）。 5.2 本色阻燃涤纶低弹丝性能项目和指标 (1) 单丝线密度 1.0dtex $le$ df $le$ 1.7dtex - AA级：线密度偏差率 $pm$2.5，变异系数 1.20；断裂强度 2.80，变异系数 6.00；断裂伸长率 $M_1 pm 4.0$，变异系数 12.00；卷曲收缩率 $M_2(1 pm 20%)$，变异系数 $M(1 pm 30%)$；卷曲稳定度 10.00；沸水收缩率 40.0；染色均勾度 $M pm 0.5$ 级；含油率 4%；网络度 $M_s(1 pm 15%)$；简重定重或定长；氧指数 $M$；断裂强力 14.00，变异系数 30.0；... - A级：线密度偏差率 $pm$3.0，变异系数 1.60；断裂强度 2.60，变异系数 10.00；断裂伸长率 $M_1 pm 6.0$，变异系数 14.00；卷曲收缩率 $M_2(1 pm 30%)$，变异系数 $M(1 pm 40%)$；卷曲稳定度 16.00；沸水收缩率 20.0；染色均勾度 $M pm 1.0$ 级；含油率 3；网络度 $M_s(1 pm 25%)$；简重定重或定长；氧指数 $M$；断裂强力 $M pm 0.80$，变异系数 $M_s(1 pm 15%)$; ... - B级：线密度偏差率 $pm$3.5，变异系数 2.00；断裂强度 2.40，变异系数 14.00；断裂伸长率 $M_1 pm 8.0$，变异系数 18.00；卷曲收缩率 $M_2(1 pm 40%)$，变异系数 $M(1 pm 40%)$；卷曲稳定度 17.00；沸水收缩率 20.0；染色均勾度 $M pm 1.20$ 级；含油率 3；网络度 $M(1 pm 25%)$；简重定长；氧指数 $M$; ... (2) 单丝线密度 1.7dtex < df $le$ 5.6dtex - AA级：线密度偏差率 $pm$2.5，变异系数 1.10；断裂强度 2.70，变异系数 6.00；断裂伸长率 $M_1 pm 4.0$，变异系数 11.00；卷曲收缩率 $M_2(1 pm 20%)$，变异系数 $M(1 pm 30%)$；卷曲稳定度 16.00；沸水收缩率 20.0；染色均勾度 $M pm 0.5$ 级；含油率 4；网络度 $M_s(1 pm 15%)$；简重定重或定长；氧指数 $M$; ... - A级：线密度偏差率 $pm$3.0，变异系数 1.50；断裂强度 2.50，变异系数 9.00；断裂伸长率 $M_1 pm 6.0$，变异系数 14.00；卷曲收缩率 $M_2(1 pm 30%)$，变异系数 $M(1 pm 40%)$；卷曲稳定度 $M_2(1 pm 30%)$；沸水收缩率 $M_2(1 pm 30%)$; ... - B级：线密度偏差率 $pm$3.5，变异系数 1.90；断裂强度 2.30，变异系数 13.00；断裂伸长率 $M_1 pm 8.0$，变异系数 17.00；卷曲收缩率 $M_2(1 pm 40%)$，变异系数 $M(1 pm 40%)$；卷曲稳定度 $M_2(1 pm 40%)$；沸水收缩率 $M_2(1 pm 40%)$; ... 5.3 有色阻燃涤纶低弹丝性能项目和指标 (1) AA级：线密度偏差率 $pm$2.5，变异系数 1.20；断裂强度 2.60，变异系数 7.00；断裂伸长率 $M_1 pm 5.0$，变异系数 13.00；卷曲收缩率 $M_2(1 pm 20%)$，变异系数 11.00；卷曲稳定度 40.0；沸水收缩率 $M pm 0.5$ 级；染色均勾度 4-5 级；耐皂洗色牢度 4 级；含油率 $M_d pm 0.80$%；网络度 $M_s(1 pm 15%)$；简重定重或定长；氧指数 27.5%；... (2) A级：线密度偏差率 $pm$3.0，变异系数 1.60；断裂强度 2.40，变异系数 10.00；断裂伸长率 $M_1 pm 7.0$，变异系数 15.00；卷曲收缩率 $M_2(1 pm 30%)$，变异系数 15.00；卷曲稳定度 30.0；沸水收缩率 $M pm 0.8$ 级；染色均勾度 4 级；耐皂洗色牢度 4 级；含油率 $M_d pm 1.0$%；网络度 $M_s(1 pm 20%)$；简重定重或定长；氧指数 27.5%; ... (3) B级：线密度偏差率 $pm$4.0，变异系数 2.00；断裂强度 2.20，变异系数 14.00；断裂伸长率 $M_1 pm 9.0$，变异系数 18.00；卷曲收缩率 $M_2(1 pm 40%)$，变异系数 19.00；卷曲稳定度 20.0；沸水收缩率 $M pm 1.20$ 级；染色均勾度 3-4 级；耐皂洗色牢度 3-4 级；含油率 $M_d pm 1.20$%；网络度 $M_s(1 pm 25%)$；简重定长；氧指数 27.5%; ... 注：$M_1$为断裂伸长率中心值，$M_2$为卷曲收缩率中心值，$M_3$为沸水收缩率中心值，$M_d$为含油率中心值，$M_s$为网络度中心值。以上数值具体由生产厂家与客户协商确定，一旦确定后不得任意变更。
