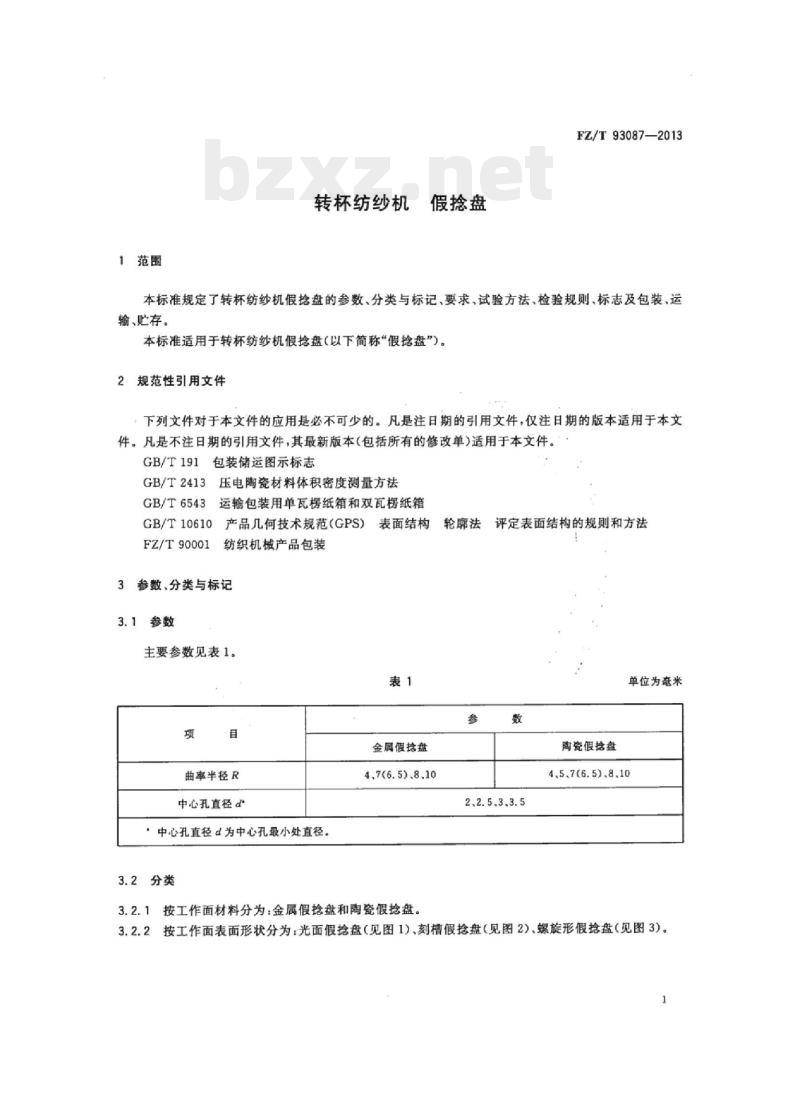

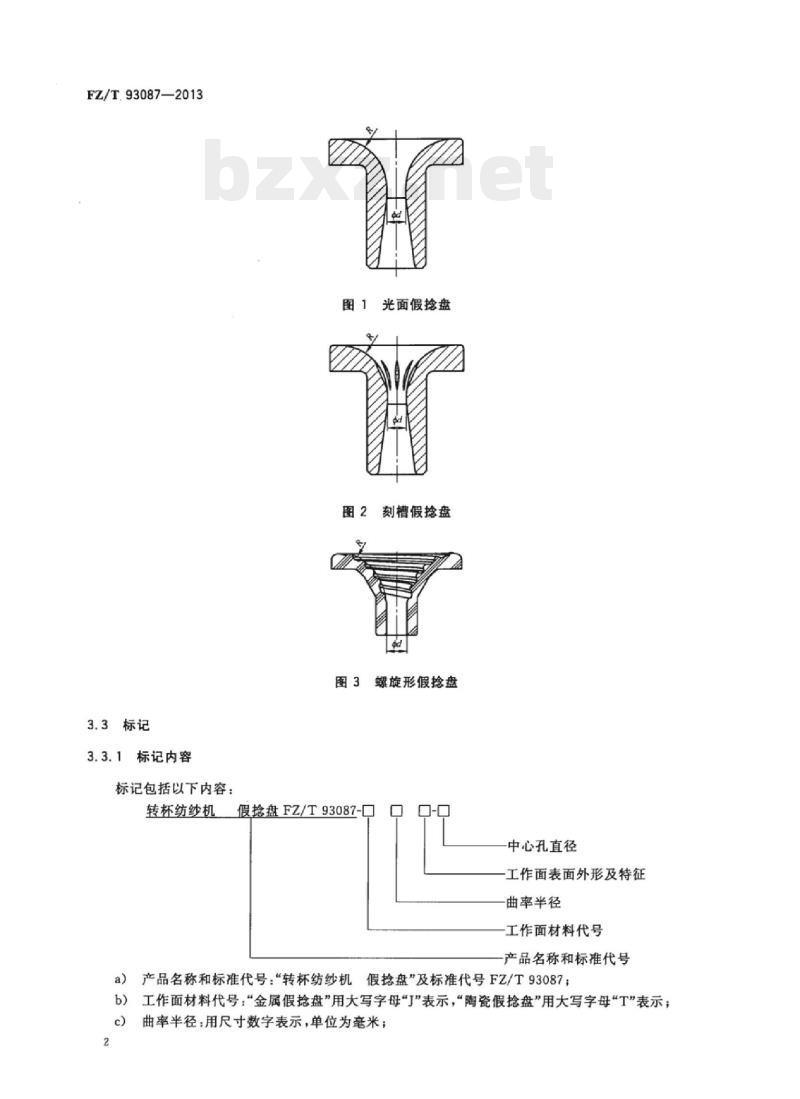

FZ/T 93087—2013 转杯纺纱机假捻盘 1 范围 本标准规定了转杯纺纱机假捻盘的参数、分类与标记，要求，试验方法，检验规则，标志及包装、运输、贮存。 本标准适用于转杯纺纱机假捻盘（以下简称“假捻盘”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2413 压电陶瓷材料体积密度测量方法 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱产品几何技术规范（GPS） GB/T 10610 表面轮廓法评定表面结构的规则和方法 FZ/T 90001 纺织机械产品包装 3 参数、分类与标记 3.1 参数 主要参数见表1。 表1 参数 项目 | 金属假捻盘 | 陶瓷假捻盘 | 单位 曲率半径R | 4, 7, 6.5, 8, 10 | 4.5, 7, 6.5, 8, 10 | mm 中心孔直径d | 2, 2.5, 3, 3.5 | 2, 2.5, 3, 3.5 | mm 注：中心孔直径d为中心孔最小处直径。 3.2 分类 3.2.1 按工作面材料分为：金属假捻盘和陶瓷假捻盘。 3.2.2 按工作面表面形状分为：光面假捻盘、刻槽假捻盘、螺旋形假捻盘。 3.3 标记 3.3.1 标记内容 标记包括以下内容： a) 产品名称和标准代号：“转杯纺纱机假捻盘”及标准代号FZ/T 93087； b) 工作面材料代号：“金属假捻盘”用大写字母“M”表示，“陶瓷假捻盘”用大写字母“T”表示； c) 曲率半径：用尺寸数字表示，单位为毫米； d) 工作面表面形状及特征：“光面假捻盘”用大写字母“G”表示，“刻槽假捻盘”用大写字母“K”和数字表示，数字表示刻槽槽数；“螺旋形假捻盘”用大写字母“L”表示； e) 中心孔直径：用尺寸数字表示，单位为毫米，直径为2.5mm的可以省略。 注：本标记用于技术文件、货物订单等场合；用于金属假捻盘非工作面作产品代码时，可省略产品名称、标准代号及工作面材料代号。 3.3.2 标记示例 示例1：金属刻槽假捻盘，曲率半径为10mm，刻槽数4槽，中心孔直径为3mm，其标记如下：转杯纺纱机假捻盘FZ/T 93087-M10K4-3 示例2：陶瓷螺旋形假捻盘，曲率半径为4mm，中心孔直径为2.5mm，其标记如下：转杯纺纱机假捻盘FZ/T 93087-T4L4 4 要求 4.1 体积密度 氧化铝99%陶瓷假捻盘的体积密度≥3.91g/cm³。 4.2 表面粗糙度 4.2.1 金属假捻盘工作面的表面粗糙度Ra ≤ 0.8μm。 4.2.2 陶瓷假捻盘工作面的表面粗糙度Ra ≤ 0.4μm。 4.3 表面镀铬层厚度 金属假捻盘的表面镀铬层厚度≥0.03mm。 4.4 外观质量 假捻盘工作面应光滑，无裂纹、毛刺，不挂纤维。 5 试验方法 5.1 氧化铝99%陶瓷假捻盘的体积密度（4.1），按GB/T 2413的规定，用密度测试仪检测。 5.2 金属假捻盘工作面的表面粗糙度（4.2.1)，用表面粗糙度样板比对检测。 5.3 陶瓷假捻盘工作面的表面粗糙度（4.2.2)，按GB/T 10610规定，用表面粗糙度仪检测。 5.4 金属假捻盘的表面镀铬层厚度（4.3），用镀层测厚仪或金相显微镜测量中心孔沿轴向向上0.5R处工作面的镀层厚度。 5.5 外观质量（4.4），用棉条擦拭假捻盘的工作面，目测是否挂纤维。 6 检验规则 6.1 型式检验 6.1.1 在下列情况之一时，应进行型式检验： a) 新产品投产鉴定时； b) 结构、工艺、材料有较大改变时； c) 产品长期停产，恢复生产时； d) 第三方进行质量检验时。 6.1.2 检验项目：见第4章。 6.2 出厂检验 6.2.1 产品由生产企业的质量检验部门检验合格后方可出厂，并应附有产品合格证。 6.2.2 检验项目：4.1、4.2、4.4。 6.3 抽样方法和判定规则 假捻盘的检验项目、抽检数量和合格率，金属假捻盘见表2，陶瓷假捻盘见表3。 表2 金属假捻盘检验要求 序号 | 检验项目 | 样本数量 | 合格率 1 | 工作面的表面粗糙度、外观质量 | >2500: 50；≤2500: 80 | 100% 2 | 中心孔直径 | >2500: 50；≤2500: 80 | 100% 表3 陶瓷假捻盘检验要求 序号 | 检验项目 | 样本数量 | 合格率 1 | 外观质量 | >2500: 50；≤2500: 80 | 100% 2 | 工作面的表面粗糙度、氧化铝99陶瓷假捻盘体积密度 | >2500: 50；≤2500: 80 | 100% 7 标志 包装箱的储运图示标志，按GB/T 191的规定。 8 包装、运输、贮存 8.1 产品的包装按FZ/T 90001的规定，运输包装按GB/T 6543的规定，并有防震措施。 8.2 瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染，不得采用有损纸箱的运输、装卸及工具。 8.3 产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮防锈有效期自出厂起为一年。
