FZ/T 96023-2001 假捻变形机

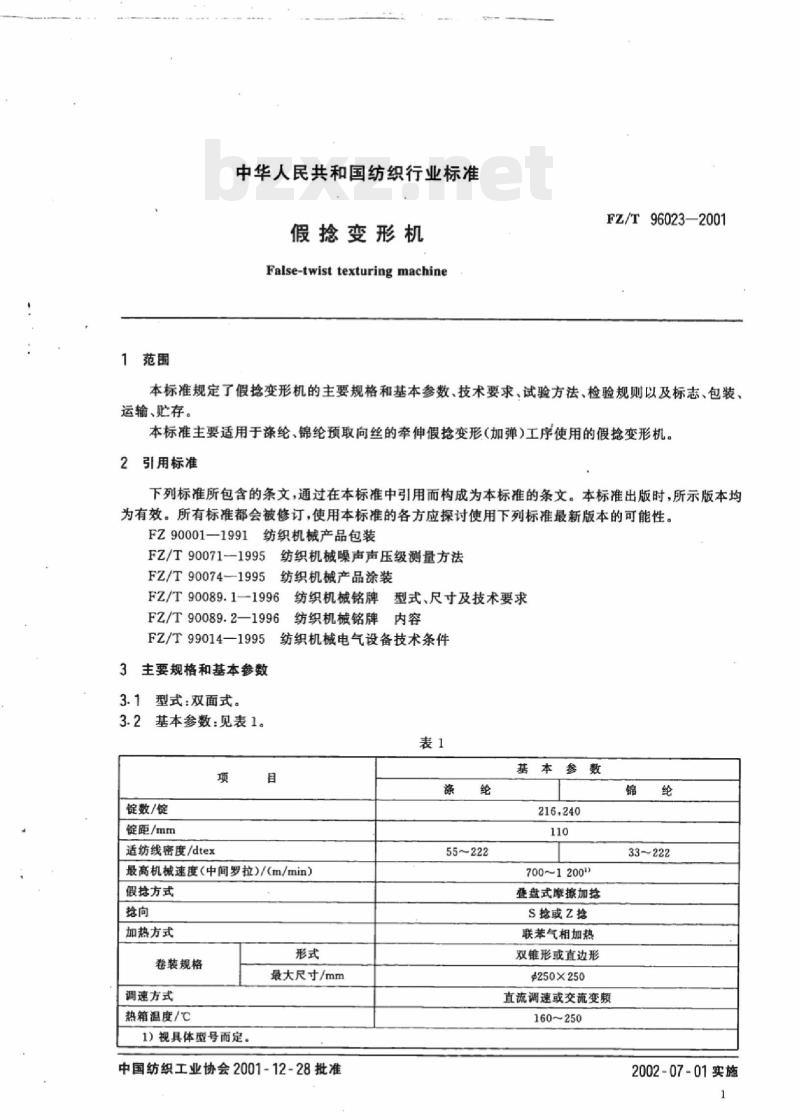

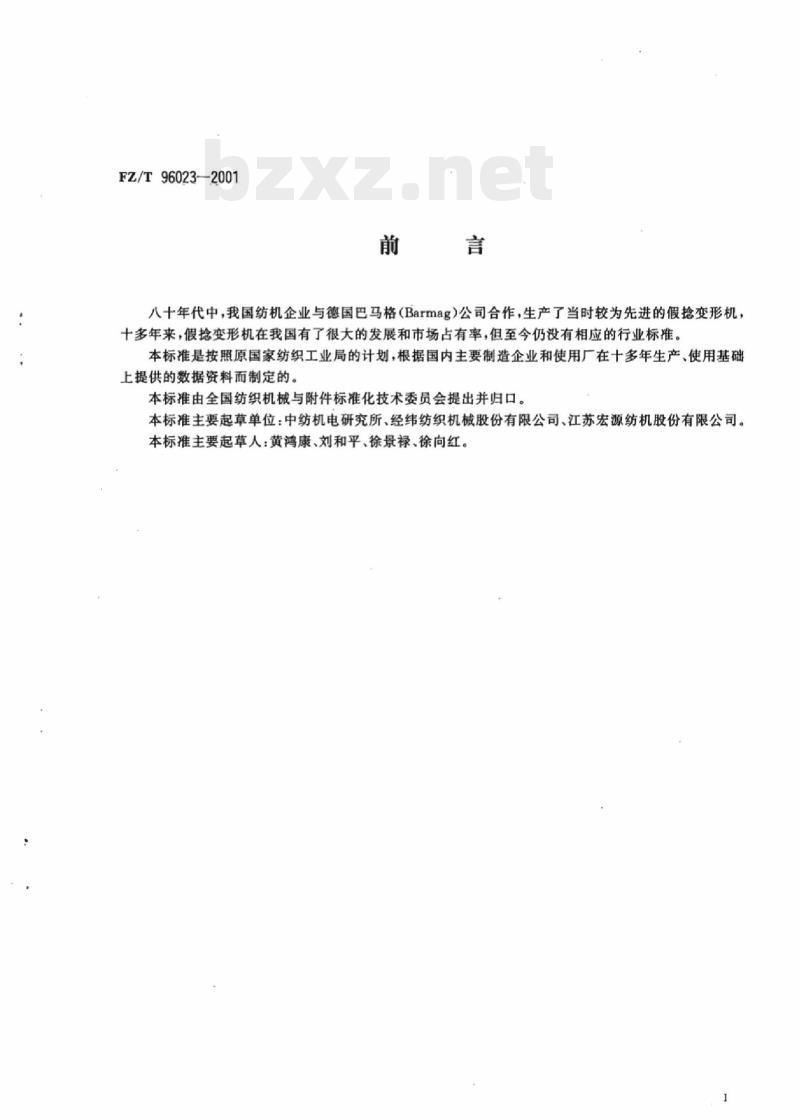

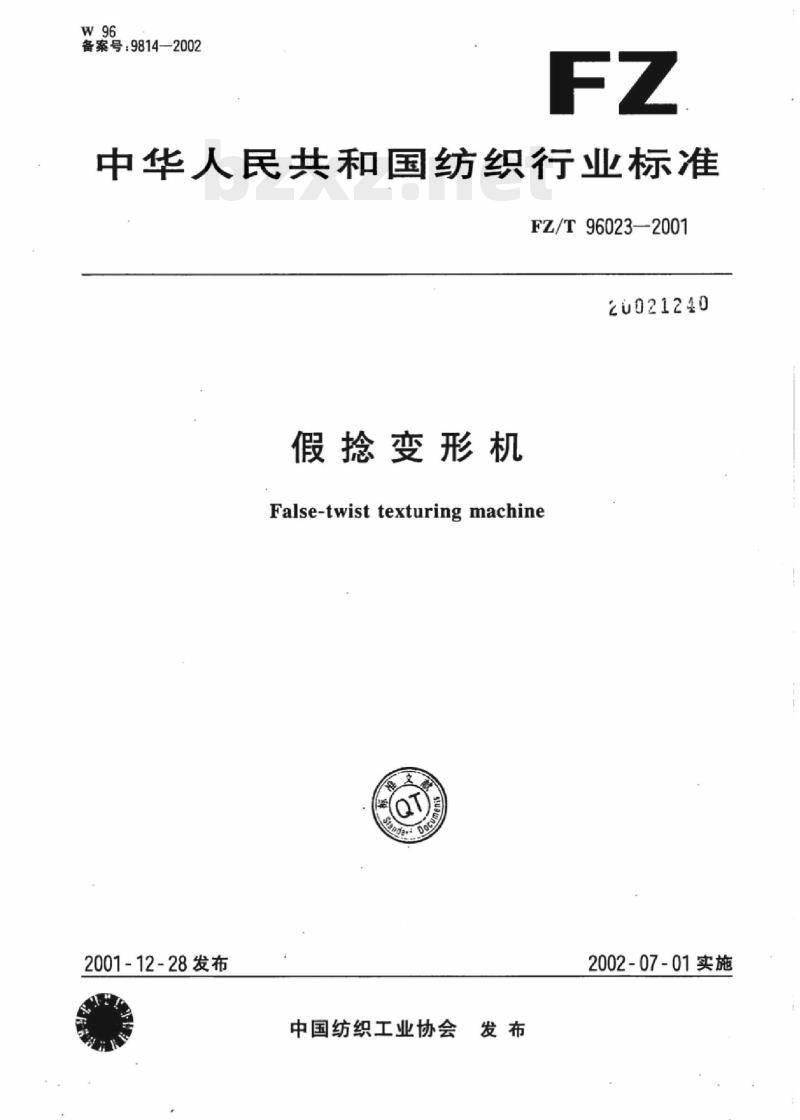

中华人民共和国纺织行业标准 FZ/T96023—2001 假捻变形机 False-twist texturing machine 2001-12-28发布 中国纺织工业协会发布 2002-07-01实施 【前言】 八十年代中，我国纺机企业与德国巴马格（Barmag）公司合作，生产了当时较为先进的假捻变形机。十多年来，假捻变形机在我国有了很大的发展和市场占有率，但至今仍没有相应的行业标准。本标准是按照原国家纺织工业局的计划，根据国内主要制造企业和使用厂在十多年生产、使用基础上提供的数据资料而制定的。 本标准由全国纺织机械与附件标准化技术委员会提出并归口。本标准主要起草单位：中纺机电研究所、经纬纺织机械股份有限公司、江苏宏源纺机股份有限公司。本标准主要起草人：黄鸿康、刘和平、徐景禄、徐向红。 1 范围 本标准规定了假捻变形机的主要规格和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输、贮存。 本标准主要适用于涤纶、锦纶预取向丝的牵伸假捻变形（加弹）工序使用的假捻变形机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 FZ90001—1991 纺织机械产品包装 FZ/T90071-1995 纺织机械噪声声压级测量方法 FZ/T90074-1995 纺织机械产品涂装 FZ/T90089.1—1996 纺织机械铭牌型式、尺寸及技术要求 FZ/T90089.2—1996 纺织机械铭牌内容 FZ/T99014—1995 纺织机械电气设备技术条件 3 主要规格和基本参数 3.1 型式：双面式。 3.2 基本参数： - 锭数/锭：216、240 - 锭距/mm：55～222 - 适纺线密度/dtex：33～222 - 最高机械速度（中间罗拉）/（m/min）：700～1200 - 假捻方式：叠盘式摩擦假捻 - 捻向：S拾或Z拾 - 加热方式：对流式加热 - 卷装规格：双锥形或直边形，最大尺寸 250×250 mm - 调速方式：直流调速或交流变频 - 热箱温度/℃：160～250 4 技术要求 4.1 传动系统 4.1.1 机器运转平稳，无异常振动和声响。 4.1.2 机器振动值：假捻装置：机械速度≤900m/min时小于10mm/s；机械速度>900m/min时小于12mm/s。中间罗拉：机械速度<900m/min时小于8mm/s；机械速度>900m/min时小于10mm/s。 4.1.3 全机轴承温升不超过45℃。 4.1.4 各齿轮箱啮合正常，传动系统润滑良好，无漏油现象。 4.2 摩擦假捻系统：全机假捻器转速不匀率≤1.2%。 4.3 热箱：加热区各对流式热箱的最大温度偏差为±1℃。 4.4 罗拉系统：整列罗拉径向跳动不大于0.1mm。 4.5 成品丝上油系统：全机应供油正常，全系统无漏油现象。 4.6 卷绕系统：卷绕成型良好。 4.7 电气控制系统 4.7.1 温度控制，巡回检测应正确可靠，数字显示应清晰。 4.7.2 全机可能带电的金属件与主接地端子之间的电阻应小于0.1Ω。 4.7.3 全机带电部分与不带电部分的绝缘电阻应大于1MΩ。 4.7.4 全部电气设备能经受1min的耐压试验，试验电压不小于1500V。 4.8 噪声：机械速度≤900m/min时为93dB(A)；机械速度>900m/min时为95dB(A)。 4.9 安全、环保：应符合国家有关标准的规定。 4.10 外观质量：涂装按FZ/T90074的规定。 5 试验方法 5.1 空车运转试验 5.1.1 试验条件 5.1.1.1 环境温度25℃±2℃。 5.1.1.2 湿度65%±5%。 5.1.1.3 电网电压380V±10V，频率50Hz±3Hz。 5.1.2 试验时间：连续运转24h。其中，低速运转4h；中速运转16h；高速运转4h。 5.2 轴承温升用表面温度计检测轴承座表面。 5.3 振动值用测振动仪测量。 5.4 假捻器转速用闪光测速仪测量。 5.5 热箱温度由面板显示值与设定值相比而得。 5.6 径向跳动用百分表测量。 5.7 噪声按FZ/T90071的规定。 5.8 电气系统按FZ/T99014的规定。 5.9 其余项目用手感、目测、听觉感知。 6 检验规则 6.1 出厂检验：每台产品须经质检部门按4.1要求进行检验，合格后方能出厂，并附有产品质量合格证。 6.2 型式检验：a）停产年以上，再恢复生产的情况下；b）国家质量监督机构提出型式检验的要求时。 6.3 在使用厂进行安装、调试过程中，发现有不符合本标准时，由制造厂负责会同使用厂共同解决。 7 标志、包装、运输、贮存 7.1 标志：产品铭牌和内容按FZ/T90089.1和FZ/T90089.2的规定。 7.2 包装：产品包装应符合FZ90001的规定。 7.3 运输：产品在运输过程中须按规定的起吊位置起吊，包装箱应按规定的朝向放置，不得倾倒或变向放置。 7.4 贮存：产品出厂后，在有良好的防雨及通风条件下贮存，包装箱内的零件防潮防锈有效期为一年。
