FZ/T 92045-2018
基本信息
标准号： FZ/T 92045-2018
中文名称：印花镍网
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：439464
相关标签： 印花
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 92045-2018.
1范围
FZ/T 92045规定了印花镍网的术语和定义、分类和参数、要求,试验方法.检验规则、标志及包装.运输、.贮存。
FZ/T 92045适用于纺织品印花用的印花镍网(圆网),用于其他行业的印花镍网也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件.仅注H期的版本适用于本文件。凡是不注8期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的運批检验抽样计划
GB/T 2829- 2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 6543运输 包装用单瓦楞纸箱和双瓦楞纸箱
3术语和定义
下列术语和定义适用于本文件。
网目数mesh
沿孔距的方向上.每25.4 mm长度的孔距数。
开孔率open rate
在单位面积内的网孔总面积与单位面积之比的百分数。
4分类和参数
4.1分类
按网孔形状分为:
一六边形;
圆形。
按网孔排列分为:
以镍网圆简线为准.星0'、60° .120°或30* .90* .150"轴对称排列,见图1;
5.7网孔在工作宽度范围内透光均匀,无影条、异色花斑及明暗螺纹状条纹。
5.8镍网在工作宽度范围内表面色泽-致,平整光滑,不得出现皱纹、折印、水渍、手印、油污等疵点,内外表面均不得有毛刺。
6试验方法
6.1 镍网开孔率及均匀度(5.1),用镍网开孔率检测仪检测。在全长工作范围内,分别测量三个互相等距离的纵剖面,从距镍网两端面100mm开始.每隔400mm左右读取测量数值,取其算术平均值为开孔率,其最大值与最小值之差即为均匀度。
6.2 镍网拉伸强度和韧性(5.2),沿镍网周长取长60 mm,宽15 mm的样片内折,放在专用检测工具中.进行弯曲试验,沿孔距方向弯曲成180° ,弯曲半径为R0.2 mm不得断裂(见图2),然后取出,对折至内径为零时应断裂,并不得发出脆性声响。沿非孔距方向弯曲成180°.弯曲半径为0时,不得断裂。
1范围
FZ/T 92045规定了印花镍网的术语和定义、分类和参数、要求,试验方法.检验规则、标志及包装.运输、.贮存。
FZ/T 92045适用于纺织品印花用的印花镍网(圆网),用于其他行业的印花镍网也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件.仅注H期的版本适用于本文件。凡是不注8期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的運批检验抽样计划
GB/T 2829- 2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 6543运输 包装用单瓦楞纸箱和双瓦楞纸箱
3术语和定义
下列术语和定义适用于本文件。
网目数mesh
沿孔距的方向上.每25.4 mm长度的孔距数。
开孔率open rate
在单位面积内的网孔总面积与单位面积之比的百分数。
4分类和参数
4.1分类
按网孔形状分为:
一六边形;
圆形。
按网孔排列分为:
以镍网圆简线为准.星0'、60° .120°或30* .90* .150"轴对称排列,见图1;
5.7网孔在工作宽度范围内透光均匀,无影条、异色花斑及明暗螺纹状条纹。
5.8镍网在工作宽度范围内表面色泽-致,平整光滑,不得出现皱纹、折印、水渍、手印、油污等疵点,内外表面均不得有毛刺。
6试验方法
6.1 镍网开孔率及均匀度(5.1),用镍网开孔率检测仪检测。在全长工作范围内,分别测量三个互相等距离的纵剖面,从距镍网两端面100mm开始.每隔400mm左右读取测量数值,取其算术平均值为开孔率,其最大值与最小值之差即为均匀度。
6.2 镍网拉伸强度和韧性(5.2),沿镍网周长取长60 mm,宽15 mm的样片内折,放在专用检测工具中.进行弯曲试验,沿孔距方向弯曲成180° ,弯曲半径为R0.2 mm不得断裂(见图2),然后取出,对折至内径为零时应断裂,并不得发出脆性声响。沿非孔距方向弯曲成180°.弯曲半径为0时,不得断裂。
标准图片预览
标准内容
ICS59.120.50
中华人民共和国纺织行业标准
FZ/T92045—2018
代替FZ/T92045—2008
印花镍网
Printingnickelscreen
2018-10-22发布
中华人民共和国工业和信息化部发布
2019-04-01实施

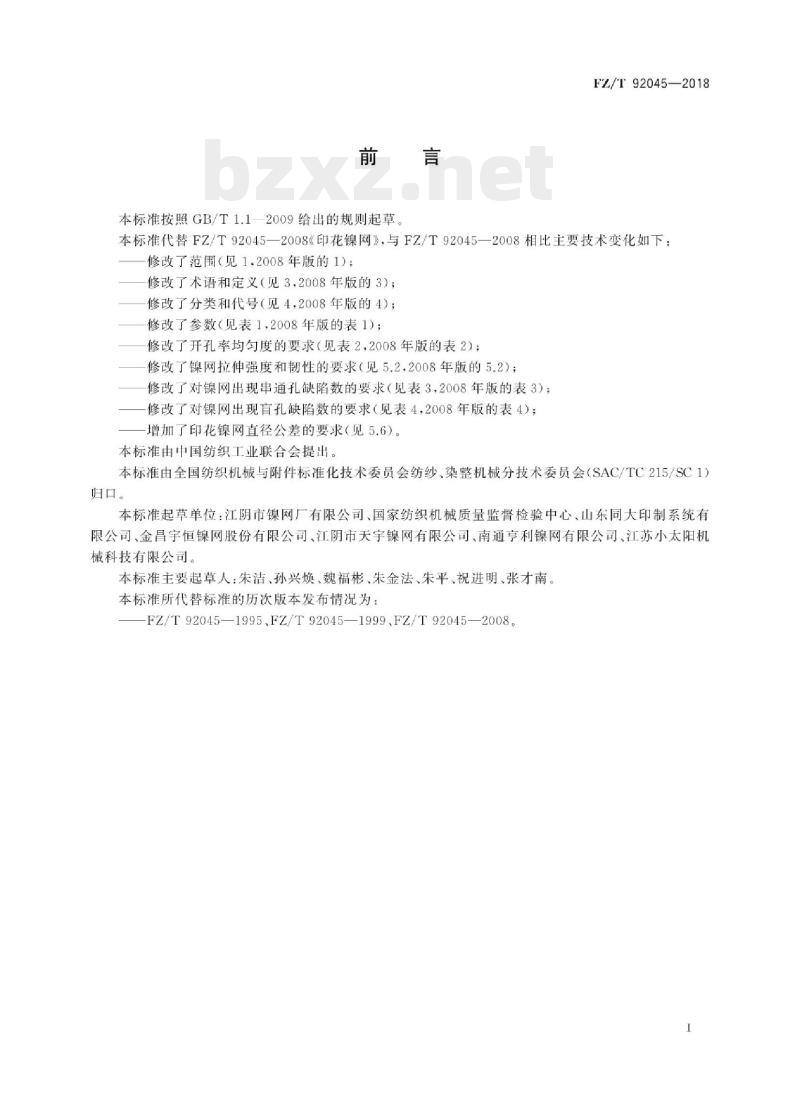

本标准按照GB/T1.1一2009给出的规则起草FZ/T92045—2018
本标准代替FZ/T92045—2008《印花镍网》，与FZ/T92045—2008相比主要技术变化如下：修改了范围（见1，2008年版的1）；修改了术语和定义（见3，2008年版的3）；修改了分类和代号（见4，2008年版的4）；修改了参数（见表1，2008年版的表1）；修改了开孔率均勾度的要求（见表2，2008年版的表2）；修改了镍网拉伸强度和韧性的要求（见5.2，2008年版的5.2）；修改了对镍网出现串通孔缺陷数的要求（见表3，2008年版的表3）；修改了对镍网出现盲孔缺陷数的要求（见表4，2008年版的表4）：增加了印花镍网直径公差的要求（见5.6）。本标准由中国纺织工业联合会提出本标准由全国纺织机械与附件标准化技术委员会纺纱，染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：江阴市镍网厂有限公司，国家纺织机械质量监督检验中心，山东同大印制系统有限公司、金昌宇恒镍网股份有限公司、江阴市天宇镍网有限公司、南通亨利镍网有限公司、江苏小太阳机械科技有限公司。
本标准主要起草人：朱洁、孙兴焕、魏福彬、朱金法、朱平、祝进明、张才南。本标准所代替标准的历次版本发布情况为：-FZ/T92045—1995、FZ/T92045—1999、FZ/T92045—2008。I

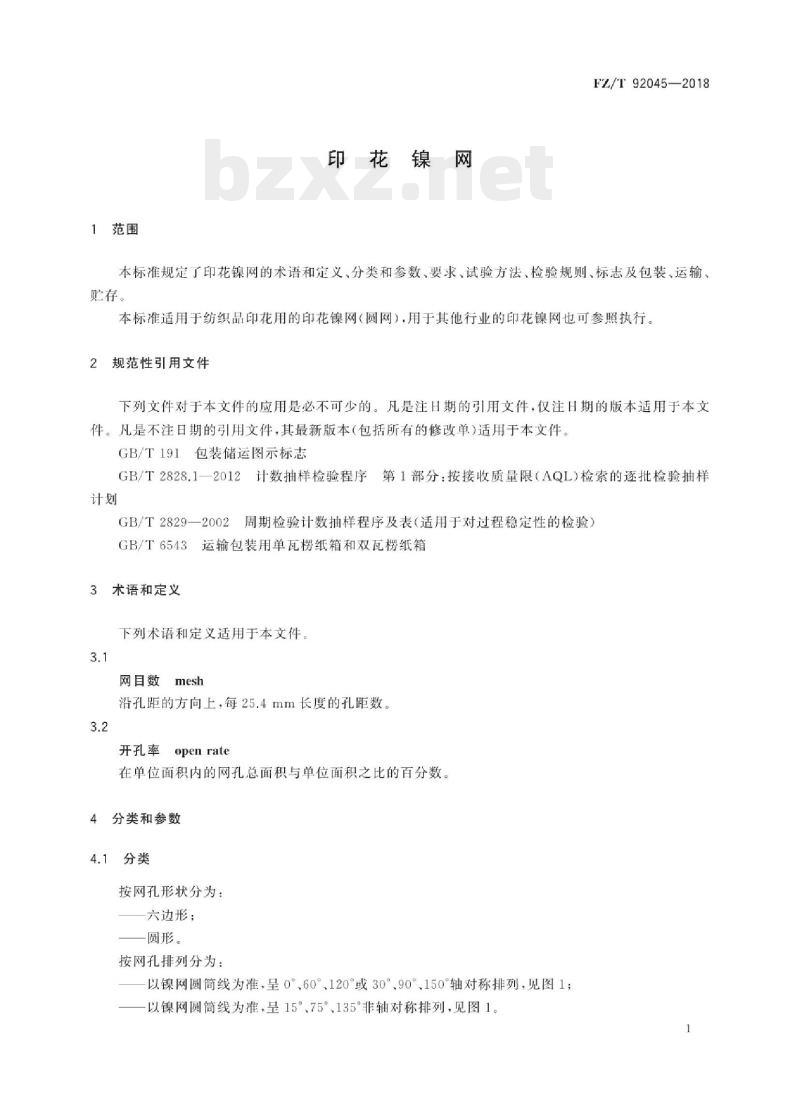

1范围
印花镍网
FZ/T92045—2018
本标准规定了印花镍网的术语和定义、分类和参数、要求、试验方法、检验规则、标志及包装、运输，贮存。
本标准适用于纺织品印花用的印花镍网（圆网），用于其他行业的印花镍网也可参照执行规范性引用文件下载标准就来标准下载网
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T191包装储运图示标志
GB/T2828.1—2012计数抽样检验程序，第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6543
术语和定义
下列术语和定义适用于本文件，3.1
网目数mesh
沿孔距的方向上，每25.4mm长度的孔距数3.2
开孔率
openrate
在单位面积内的网孔总面积与单位面积之比的百分数4分类和参数
4.1分类
按网孔形状分为：
六边形；
圆形。
按网孔排列分为：
以镍网圆筒线为准，呈0°60%120°或30°，90°150°轴对称排列，见图1；-以镍网圆简线为准，呈15°、75°、135°非轴对称排列，见图1。1
FZ/T92045—2018
4.2参数
参数见表1。
网目数/目
镍网壁厚/mm
公称周长/mm
公称宽度（镍网
宽度）/mm
印制宽度(最大
值）/mm
网孔排列
项目与参数
0.105~0.115
0.100~0.110
0.110~0.120
640,688、725、820、914、1018、1206、1350、1450、1500、1570、1680、2000、25001400、1600、1800、2000、2200、2400、2600、2800.3000、3200、3400.36001200,1400,1600,1800,20002200,2400,2600,2800,3000,3200,3400注：当公称宽度≥2400mm时，镍网壁厚接近上限值4.3标记
4.3.1标记依次包含以下内容：
擎生型
网目数
公称宽度（镍网宽度）
镍网公称周长
附加代号
镍网公称周长：以公称周长的数值表示，单位为毫米镍网公称宽度：以镍网公称宽度的数值表示，单位为毫米。b)
网目数：以目数值表示，单位为目。擎生型：用大写字母C表示，C表示开孔率的变化附加代号：企业或地区代号。
4.3.2标记示例：
示例1：公称周长640mm，公称宽度2000mm，80目镍网，其标记为：NW-640×2000/80。FZ/T92045—2018
示例2公称周长1018mm，公称宽度2800mm，135目擎生型镍网，其标记为：NW-1018×2800/135-C。5要求
镍网开孔率及均勾度：
a）开孔率应不小于表2的规定。h
开孔率均勾度（即同只镍网极限误差)应不大于表2的规定。表2开孔率及均匀度
开孔率/%
网目数/目
公称周长/mm
≤1018
≥1400~2000
均匀度/%
公称宽度/mm
>2000~2800
>2800~3600
5.2镍网应具有一定的拉伸强度和韧性，其母材沿孔距方向弯曲成180°，弯曲半径为0.2mm，弯曲处应不断裂；当弯曲半径为0时，弯曲处应断裂并不得发出脆性声响。沿非孔距方向弯曲成180°，弯曲半径为0时，弯曲处应不断裂
5.3镍网工作宽度范围内壁厚极限误差不大于0.005mm。5.4镍网在工作宽度范围内出现串通孔缺陷数不得大于表3的规定。3
FZ/T92045—2018
网目数/目
公称宽度/mm
三孔及以上串通
二孔串通总数，
（个/m）
注：m\为圆网表面积单位。
串通孔缺陷数
14003600
镍网在工作宽度范围内出现盲孔缺陷数不得大于表4的规定。5.5
表4盲孔缺陷数
网目数/目
公称宽度/mm
盲孔数/
（个/9.9×10°日）
印花镍网直径公差应符合表5的规定5.6
1400~3600
直径公差
公称周长
直径公差
≥640~≤914
>914~≤1018
网孔在工作宽度范围内透光均勾，无影条、异色花斑及明暗螺纹状条纹5.7
单位为毫米
5.8镍网在工作宽度范围内表面色泽一致，平整光滑，不得出现皱纹、折印、水渍、手印、油污等疵点，内外表面均不得有毛刺。
6试验方法
6.1镍网开孔率及均勾度（5.1），用镍网开孔率检测仪检测。在全长工作范围内，分别测量三个互相等距离的纵剖面，从距镍网两端面100mm开始，每隔400mm左右读取测量数值，取其算术平均值为开孔率，其最大值与最小值之差即为均勾度。6.2镍网拉伸强度和韧性（5.2），沿镍网周长取长60mm，宽15mm的样片内折，放在专用检测工具中进行弯曲试验，沿孔距方向弯曲成180°，弯曲半径为R0.2mm不得断裂（见图2），然后取出，对折至内径为零时应断裂，并不得发出脆性声响。沿非孔距方向弯曲成180°，弯曲半径为0时，不得断裂。4
图2镍网拉伸强度和韧性
FZ/T92045—2018
单位为毫米
6.3镍网壁厚极限误差（5.3），在镍网工作宽度范围内，均分5处，每处沿周向平均测3点壁厚的算术平均值为该处的壁厚值，5处壁厚值的最大差值为镍网壁厚极限误差6.4镍网串通孔及盲孔（5.4、5.5），将镍网套在有光源的验网架上，用60倍放大镜检查，其缺陷情况应符合有关规定。
6.5直径公差（5.6），用专用量具或精密元尺检测。6.6镍网外观质量（5.7、5.8），将镍网套在有光源的验网架上，目测检查网孔透光均匀度和外观质量，应符合有关规定，戴薄线手套在内外表面手摸，不得有拉丝感觉，7检验规则
型式检验
7.1.1产品在下列情况之一时，应进行型式检验：a）
新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；c)
正常生产时，定期或积累一定产量后，应进行一次周期性检验；出厂检验结果与上次型式检验有较大差异时：d)
第三方进行质量检验时。
7.1.2检验项目：第5章全部项目。7.2出厂检验
7.2.1每只镍网由制造厂按本标准规定检验合格后方可签发出厂合格证。7.2.2检验项目：5.1、5.4～5.87.3抽样方法和判定规则
7.3.1出厂检验应按GB/T2828.1一2012的规定.采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平I，接收质量限AQL为6.5。型式检验应按GB/T2829一2002中判别水平IⅡ的一次抽样方案，5.1.1、5.1.2不合格质量水平RQL为30，其他为65。样品经过检验，若不合格数小于拒收数，则判定该批产品符合标准要求；反之，判定为不符合标准要求。7.3.2产品应遵循以下分级判定原则：5
FZ/T92045—2018
同时符合表2、表3、表4项目中A级要求，即判定该样品为A级产品；同时符合表2、表3、表4项目中B级要求，即判定该样品为B级产品。b）
7.3.3用户在安装调试过程中，发现有项自不符合本标准时，生产企业应会同用户共同处理。8标志
镍网的边缘处标志内容：
网目数：
制造厂代号或商标；
生产批号。
2包装箱标志内容：
a）产品代号、数量；
制造厂、制造日期；
按GB/T191的有关规定。
包装、运输、购存
包装纸箱应符合GB/T6543的有关规定。9.2运输
产品在运输过程中应按规定的位置起吊，包装箱应保持干燥，按规定的朝向放置，不得倾斜或改变方向。
9.3贮存
产品出厂后，在良好防雨、通风贮存条件下，存期限不得超过6个月。6
FZ/T92045-2018
中华人民共和国纺织
行业标
FZ/T92045—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年4月第一版
书号：1550662-34192
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
