FZ/T 94061-2012.
1范围
FZ/T 94061规定了测试喷气织机用异形筘气流槽气压值的试验原理.仪器、试样、条件.步骤和结果。
FZ/T 94061适用于测试喷气织机用异形筘气流槽气压值。
2试验原理
气流经喷嘴喷射在筘气流槽中形成含有箝气流槽信息的气流,通过压力传感器转换的信号由控制器对数据进行处理,得到筘气流槽中气压值和气压变化值。
3试验仪器
喷气织机用异形筘气流槽气压值测试仪应符合下列要求:
a)喷嘴的喷气可 调压力为0. 3 MPa~0. 6 MPa;
b)喷嘴 与接收端的可调距离为70 mm~110 mm;
c) 适用异形箱的气流槽高度为51 mm.54 mm.56 mm.57 mm.
4试样
试样为喷气织机用异形箝成品。
5试验条件
5.1试验标准环境
5.1.1温度:(25士5)C。
5.1.2相对湿度:(60士5)%。
5.2试样状态调节
试样在试验标准环境下放置时间不少于2 h.
6试验步骤
6.1按照测试仪的使用说明调整测试仪。
6.2将试样安 放在测试仪的测试台上。
6.3 将喷嘴置于试样的一端,开动测试仪测试气压值直至另一端。
6.4读取气流槽内 的气压值和气压变化值。
7试验结果
测试结果精确到1 Pa.

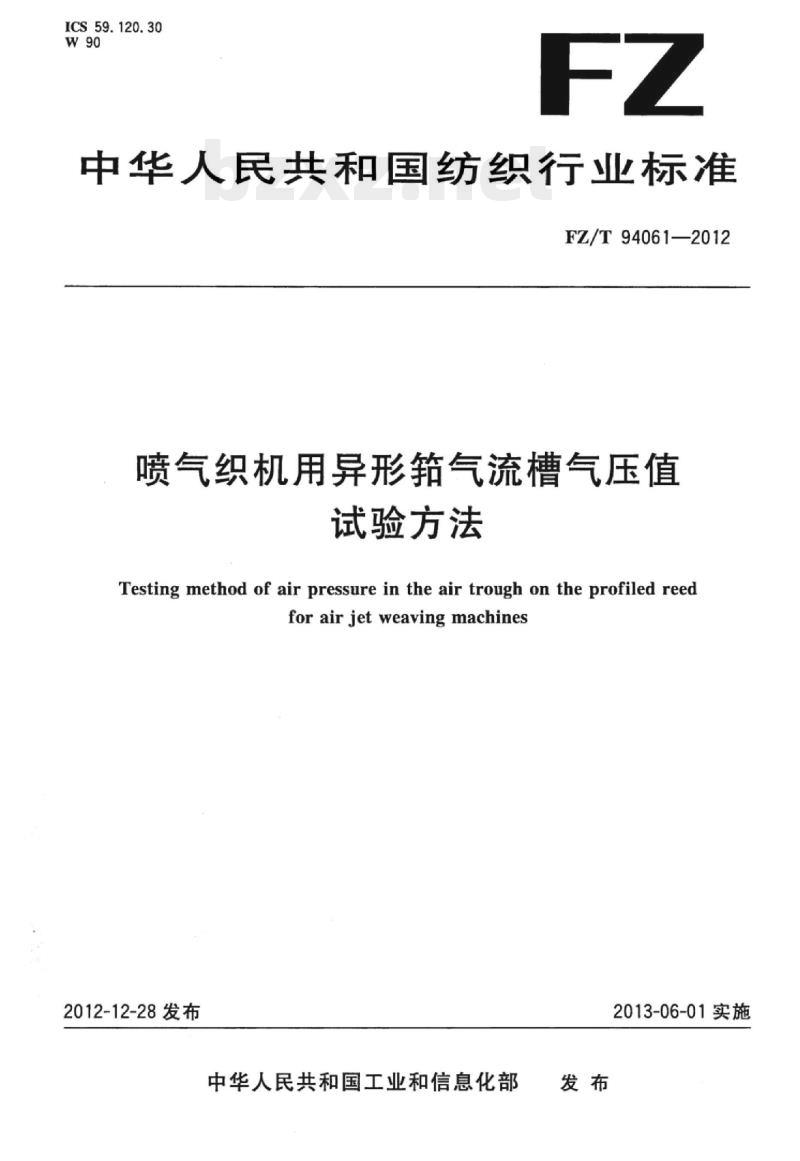

ICS59.120.30
中华人民共和国纺织行业标准
FZ/T94061—2012
喷气织机用异形箱气流槽气压值试验方法
Testing method of air pressure in the air trough on the profiled reedforair jetweaving machines
2012-12-28发布
中华人民共和国工业和信息化部发布
2013-06-01实施

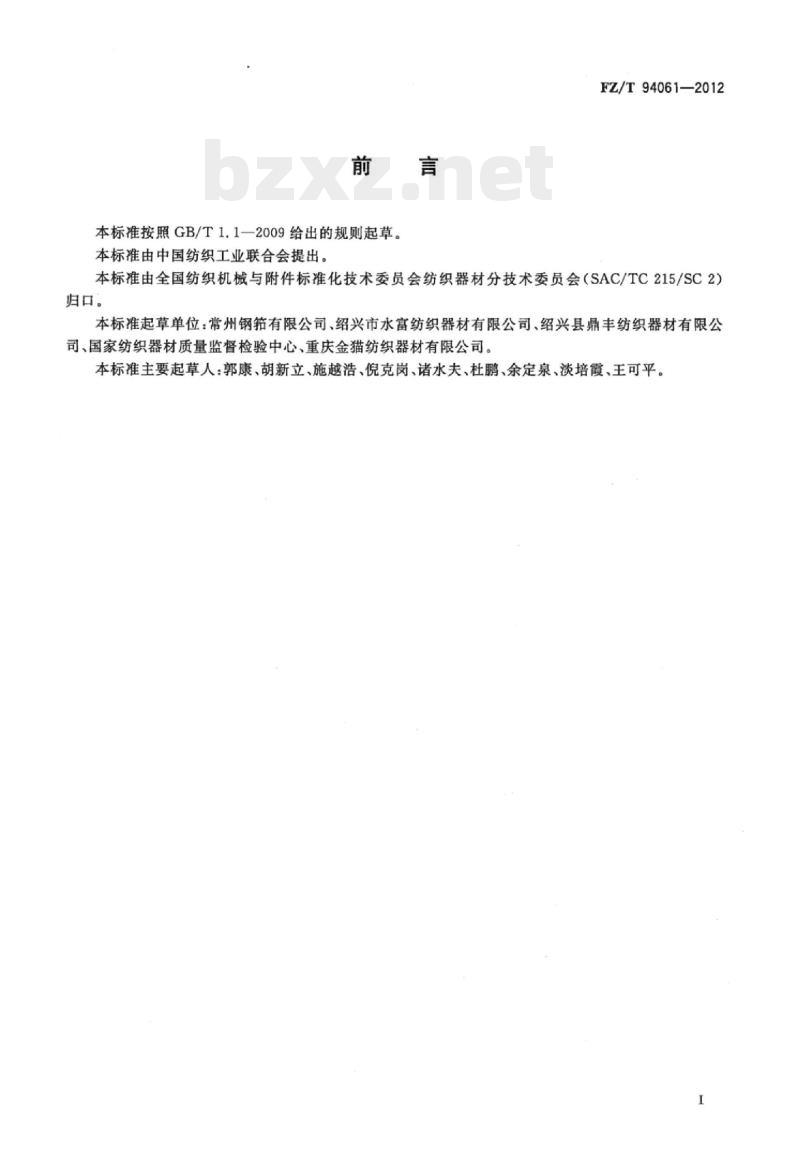

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T94061—2012
本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本标准起草单位：常州钢筑有限公司、绍兴市水富纺织器材有限公司、绍兴县鼎丰纺织器材有限公司、国家纺织器材质量监督检验中心、重庆金猫纺织器材有限公司。本标准主要起草人：郭康、胡新立、施越浩、倪克岗、诸水夫、杜鹏、余定泉、淡培霞、王可平。I

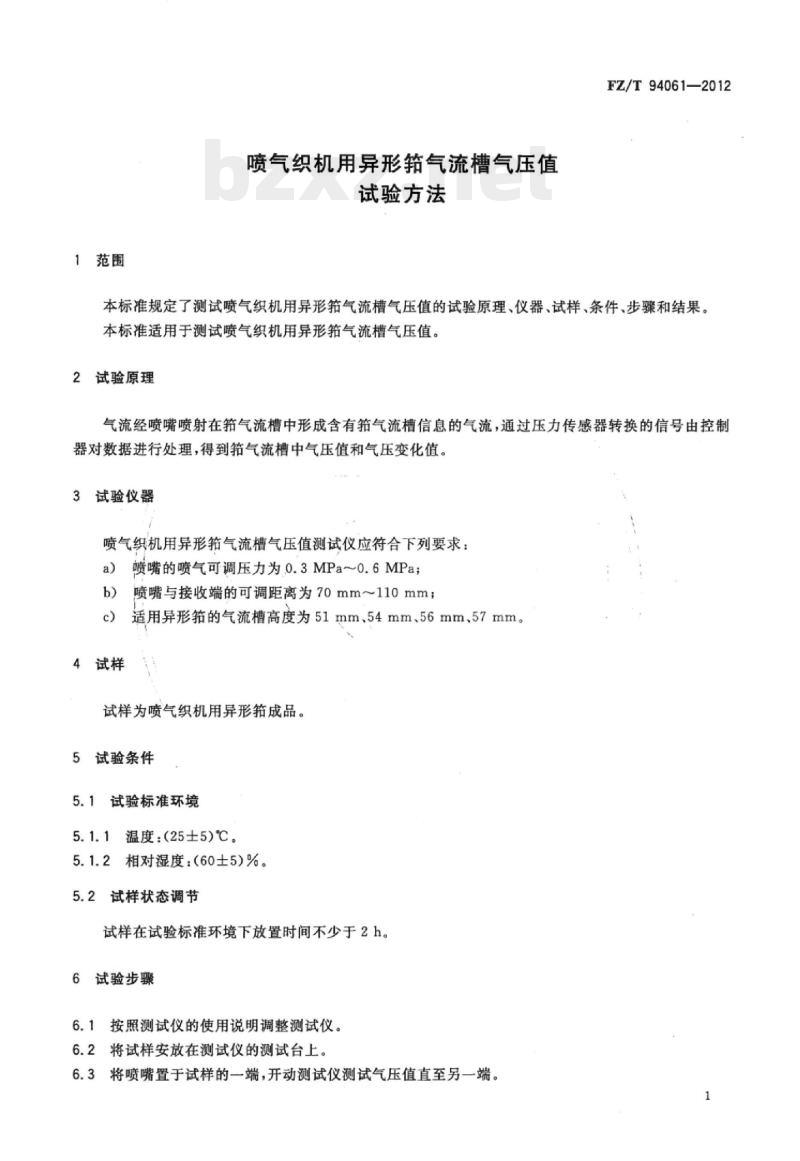

1范围
喷气织机用异形筑气流槽气压值试验方法下载标准就来标准下载网
FZ/T94061—2012
本标准规定了测试喷气织机用异形气流槽气压值的试验原理、仪器、试样、条件、步骤和结果。本标准适用于测试喷气织机用异形箱气流槽气压值。2试验原理
气流经喷嘴喷射在箱气流槽中形成含有箍气流槽信息的气流，通过压力传感器转换的信号由控制器对数据进行处理，得到气流槽中气压值和气压变化值。3试验仪器
喷气织机用异形箱气流槽气压值测试仪应符合下列要求：a)
4试样
喷嘴的喷气可调压力为0.3MPa～0.6MPa；喷嘴与接收端的可调距离为70mm~110mm；适用异形箍的气流槽高度为51mm.54mm、56mm、57mm。试样为喷气织机用异形箱成品。5试验条件
5.1试验标准环境
温度：（25士5)℃。
5.1.2相对湿度：(60士5)%。
5.2试样状态调节
试样在试验标准环境下放置时间不少于2h。6试验步骤
按照测试仪的使用说明调整测试仪。6.1
6.2将试样安放在测试仪的测试台上。6.3将喷嘴置于试样的一端，开动测试仪测试气压值直至另一端。FZ/T94061--2012

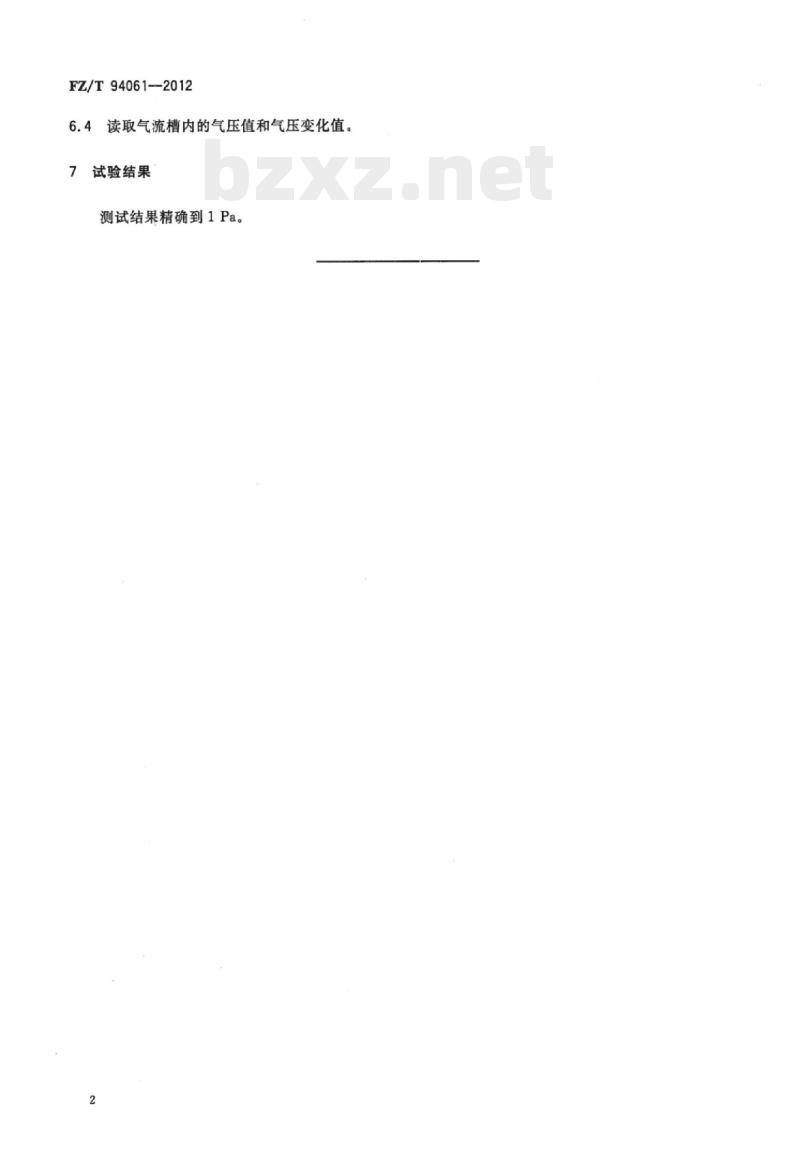

6.4读取气流槽内的气压值和气压变化值。7
试验结果
测试结果精确到1Pa。
FZ/T94061-2012
打印日期：2013年6月9日F009

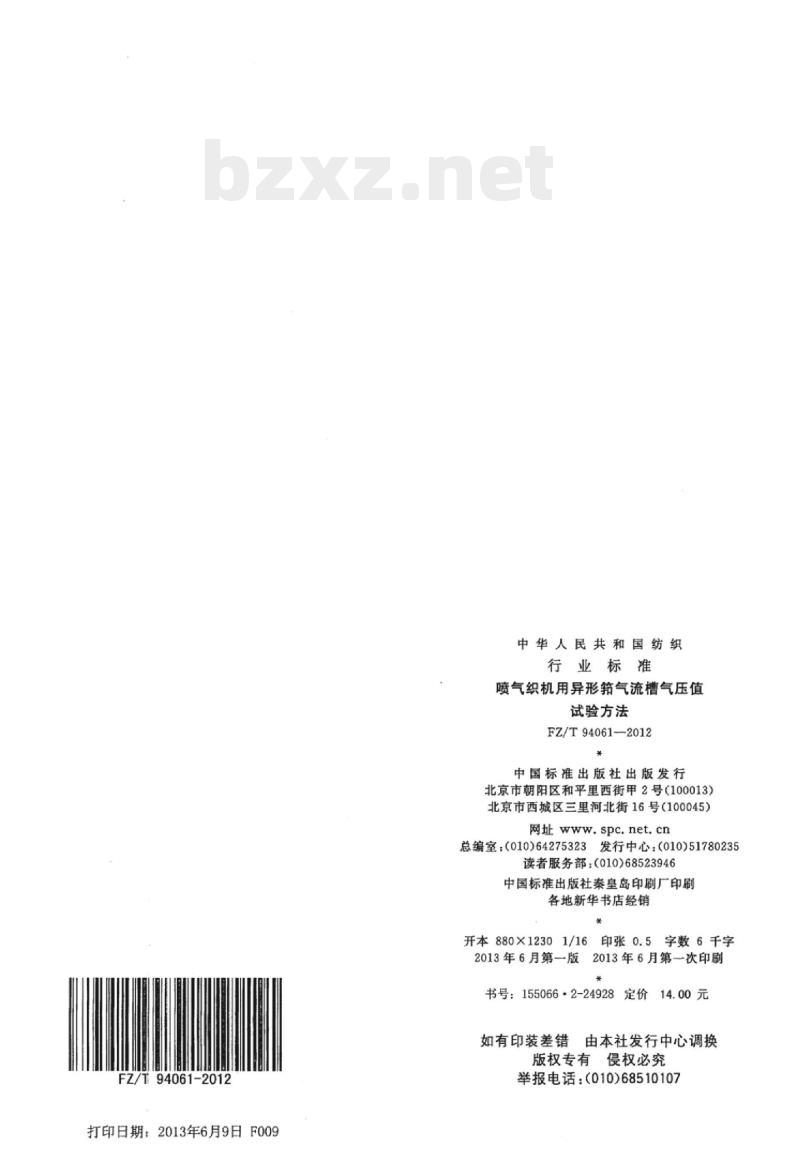

中华人民共和国纺织
