FZ/T 98019-2018
基本信息
标准号： FZ/T 98019-2018
中文名称：滚箱式织物起毛起球性能测试仪
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：553189
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 98019-2018.
1范围
FZ/T 98019规定了滚箱式织物起毛起球性能测试仪的术语和定义.型式与基本参数.要求.试验方法,检.验规则及标志、包装.运输和贮存。
FZ/T 98019适用于采用起球箱法对织物表而起毛起球性能及表面变化进行测试的滚箱式织物起毛起球性能测试仪(以下简称箱式起球仪)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注8期的版本适用于本文
。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 531.1-2008硫化橡 胶或热塑性橡胶压人硬度试验方法 第 1部分:邵氏硬度计法(邵.尔硬度)
GB/T2941--2006橡胶物理试验方法试样制备和调节通用程序
GB 4793.1- 2007 测量 、控制和试验室用电气设备的安全要求第1 部分:通用要求
GB/T 4802.3- 2008 纺织品织物起 毛起球性能的测定第3部分:起球箱法
GB/T6587-2012电子测量仪器通用规范
FZ/T 90054纺织机械仪 器仪表产品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺织机械铭牌 型式.尺寸及技术要求
FZ/T 90089.2纺织机械铭牌 内容
LY/T 1321- -2013软木纸试验方法
3术语和定义
下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T 4802.3- 2008 中的某些术语和定义。
3.1起毛fuzzing
织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化。
[GB/T 4802.3- 2008,定 义3.1]
1范围
FZ/T 98019规定了滚箱式织物起毛起球性能测试仪的术语和定义.型式与基本参数.要求.试验方法,检.验规则及标志、包装.运输和贮存。
FZ/T 98019适用于采用起球箱法对织物表而起毛起球性能及表面变化进行测试的滚箱式织物起毛起球性能测试仪(以下简称箱式起球仪)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注8期的版本适用于本文
。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 531.1-2008硫化橡 胶或热塑性橡胶压人硬度试验方法 第 1部分:邵氏硬度计法(邵.尔硬度)
GB/T2941--2006橡胶物理试验方法试样制备和调节通用程序
GB 4793.1- 2007 测量 、控制和试验室用电气设备的安全要求第1 部分:通用要求
GB/T 4802.3- 2008 纺织品织物起 毛起球性能的测定第3部分:起球箱法
GB/T6587-2012电子测量仪器通用规范
FZ/T 90054纺织机械仪 器仪表产品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺织机械铭牌 型式.尺寸及技术要求
FZ/T 90089.2纺织机械铭牌 内容
LY/T 1321- -2013软木纸试验方法
3术语和定义
下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T 4802.3- 2008 中的某些术语和定义。
3.1起毛fuzzing
织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化。
[GB/T 4802.3- 2008,定 义3.1]
标准图片预览
标准内容

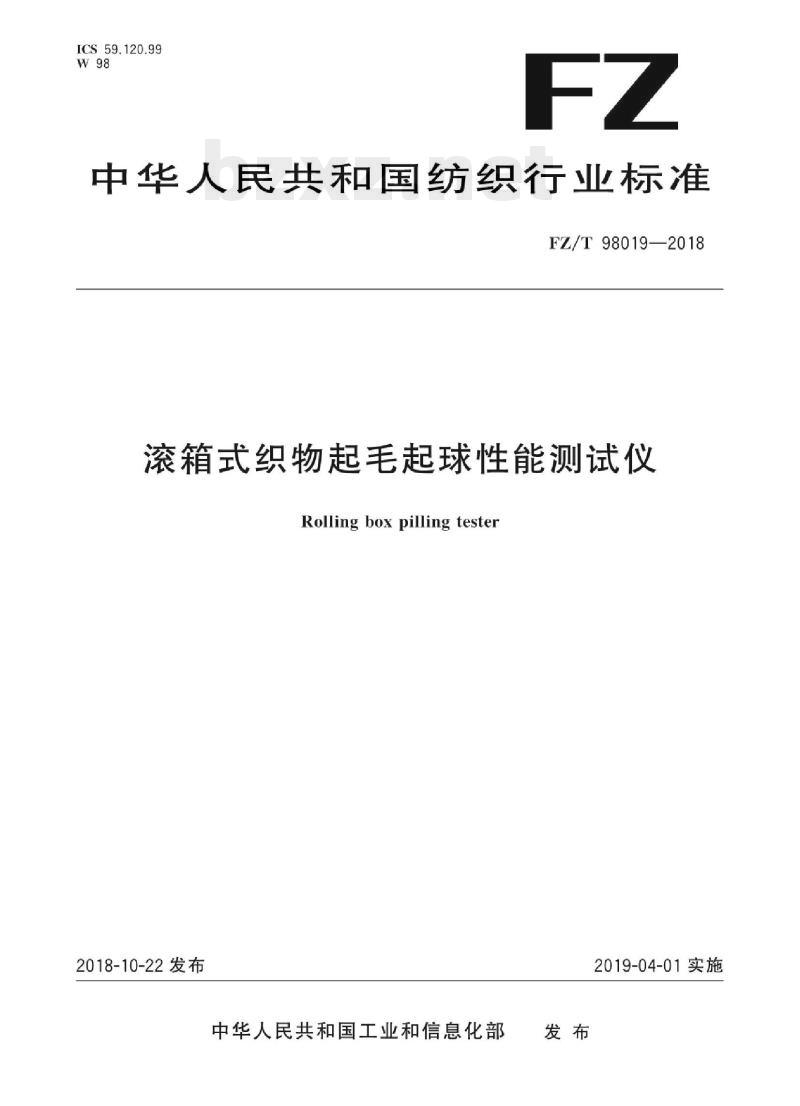

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98019—2018
滚箱式织物起毛起球性能测试仪Rollingboxpillingtester
2018-10-22发布
中华人民共和国工业和信息化部发布
2019-04-01实施

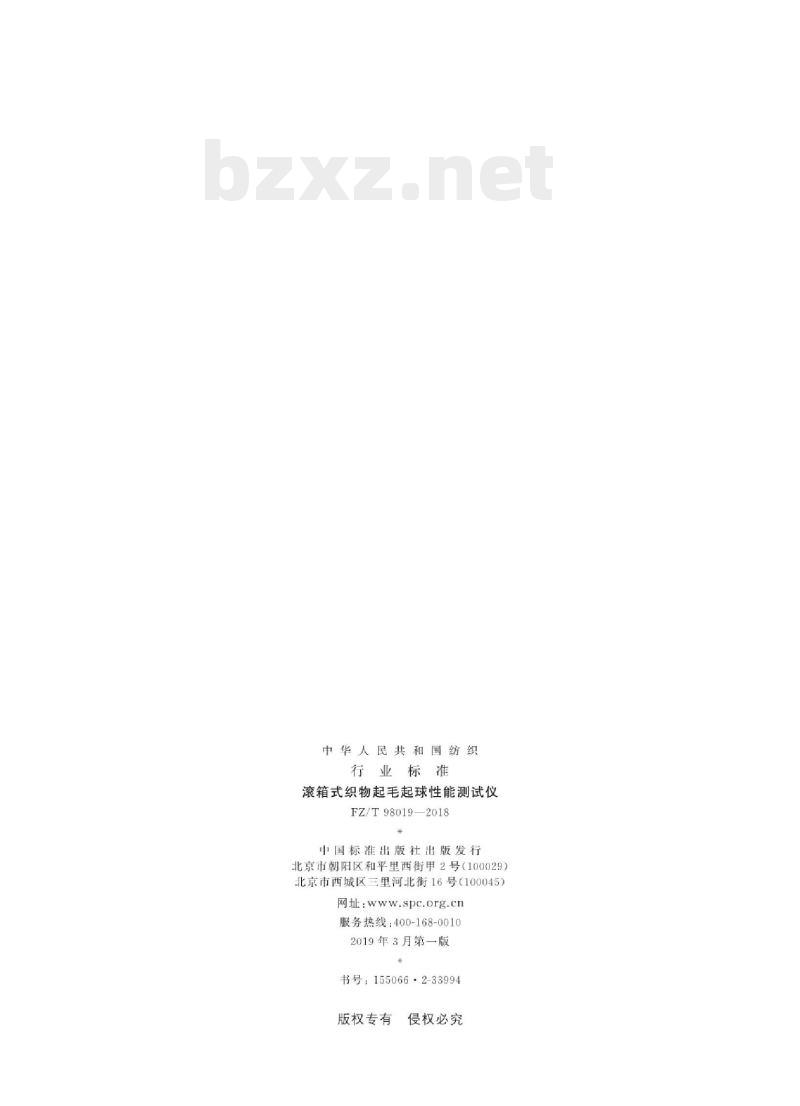

中华人民共和国纺织
行业标准
滚箱式织物起毛起球性能测试仪FZ/T98019—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年3月第一版
书号：155066·2-33994
版权专有
侵权必究

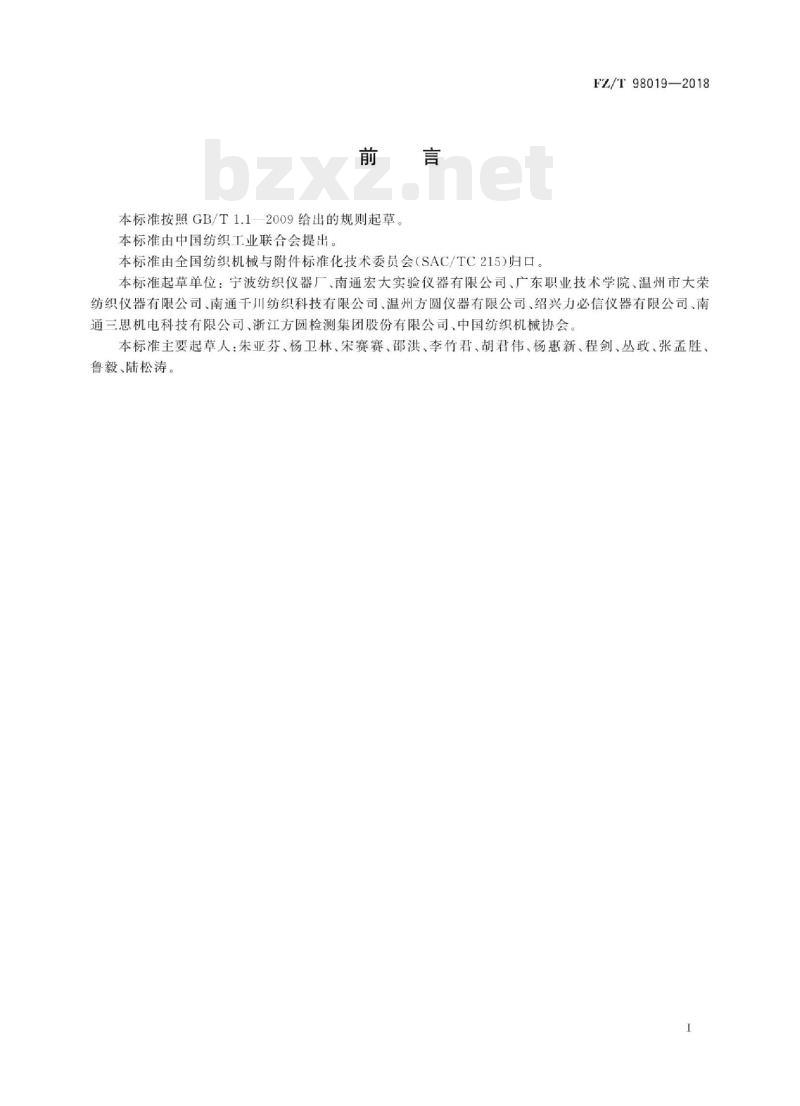

本标准按照GB/T1.12009给出的规则起草。本标准由中国纺织工业联合会提出本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。FZ/T98019—2018
本标准起草单位：宁波纺织仪器厂、南通宏大实验仪器有限公司、广东职业技术学院、温州市大荣纺织仪器有限公司、南通千川纺织科技有限公司、温州方圆仪器有限公司、绍兴力必信仪器有限公司、南通三思机电科技有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。本标准主要起草人：朱亚芬、杨卫林、宋赛赛、邵洪、李竹君、胡君伟、杨惠新、程剑、丛政、张孟胜、鲁毅、陆松涛。

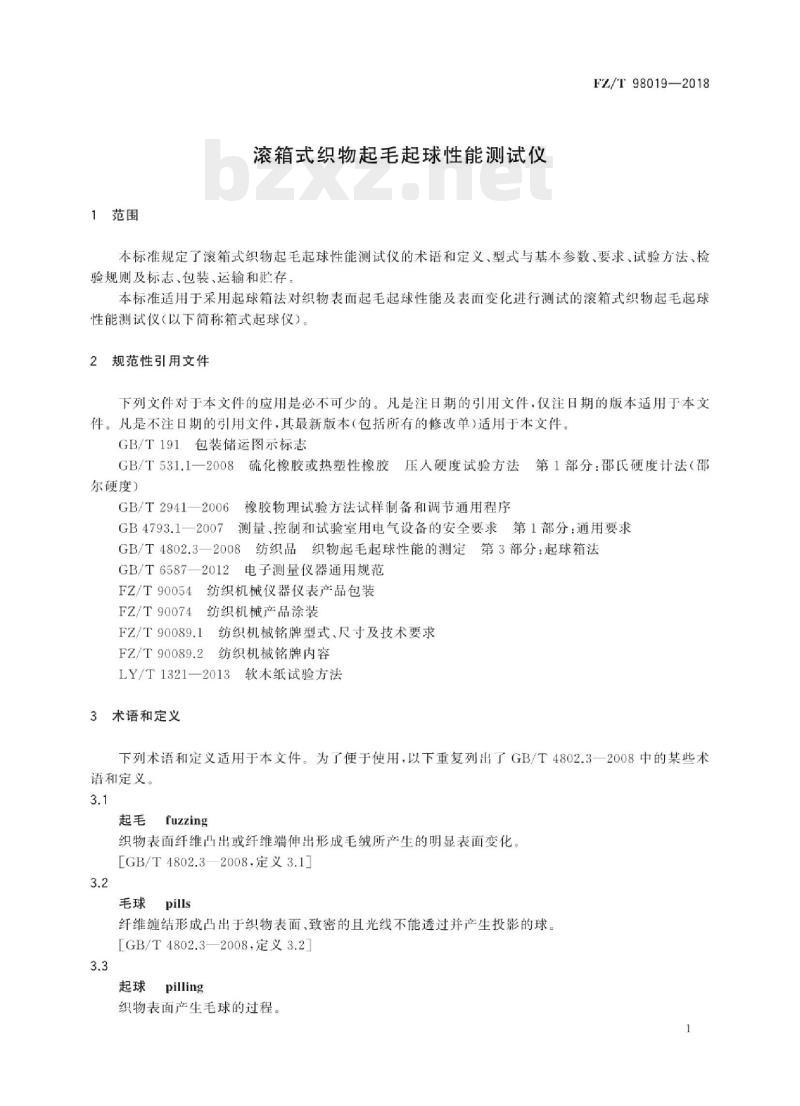

1范围
滚箱式织物起毛起球性能测试仪FZ/T98019—2018
本标准规定了滚箱式织物起毛起球性能测试仪的术语和定义、型式与基本参数、要求、试验方法、检验规则及标志、包装，运输和贮存。本标准适用于采用起球箱法对织物表面起毛起球性能及表面变化进行测试的滚箱式织物起毛起球性能测试仪（以下简称箱式起球仪）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T531.1一2008硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：部氏硬度计法（部尔硬度）
GB/T2941一2006橡胶物理试验方法试样制备和调节通用程序GB4793.1一2007测量、控制和试验室用电气设备的安全要求第1部分：通用要求GB/T4802.3一2008纺织品织物起毛起球性能的测定第3部分：起球箱法GB/T6587—2012电子测量仪器通用规范FZ/T90054纺织机械仪器仪表产品包装FZ/T90074纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
LY/T1321—2013软木纸试验方法3术语和定义
下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T4802.3一2008中的某些术语和定义。
fuzzing
织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化。［GB/T4802.3—2008.定义3.1]
纤维缠结形成凸出于织物表面、致密的且光线不能透过并产生投影的球。［GB/T4802.3—2008，定义3.2]3.3
pilling
织物表面产生毛球的过程。
FZ/T98019—2018
【GB/T4802.3—2008，定义3.3
Fsampleing tube
载样管
用聚氨酯或与聚氨酯性能相似的材料制成，用于起毛起球试验时承载试样的套管4型式与基本参数
箱式起球仪按起球试验箱数量分为：2箱、4箱或3箱、6箱、9箱等。4.2基本参数
4.2.1试验箱内壁尺寸：未贴软木衬垫前边长（235土1)mm。4.2.2软木衬垫的密度：0.85g/cm2~1.00g/cm2。4.2.3软木粒的粒度：0.84mm~2.0mm。4.2.4载样管外形尺寸：长（140土1）mm外径（31.5土1）mm、壁厚（3.2土0.5）mm。4.2.5载样管质量：（52.25土1)g。5要求
5.1外观
5.1.1箱式起球仪外表面应光滑平整、色泽一致，电镀件应无毛刺、漏镀及起皮等现象，其余经表面处理的零件表面色泽均匀，零部件不应有明显的碰伤和划痕。5.1.2箱式起球仪的操作面板应显示清晰，各按钮应灵敏可靠。5.1.3箱式起球仪的涂装应符合FZ/T90074的规定5.2试验箱
试验箱的驱动轴中心线应处于箱体两对面的中心，并水平转动。5.2.1
5.2.2试验箱的一面应可打开，并可用门锁可靠地固定。软木衬垫
厚度：（3.2±0.3）mm。
硬度：（60士6)HA。
5.3.3摩擦系数：0.60士0.10。
5.3.4抗拉强度：不小于980kPa。5.3.5可压缩率：10%~20%。
5.3.6压缩回复率：不小于75%。5.3.7软木衬垫表面应平整，无破损，软木粒分布均匀，无影响软木摩擦性能的现象。5.3.8
软木衬垫先贴于厚度不小于2mm的铝板后固装在起球试验箱上。软木衬垫固装在起球试验箱后平面度不大于0.5mm。5.3.9
载样管
硬度：（40±5)HA。
5.4.2载样管应无模铸疵点，两端表面应圆滑，无毛刺、无裂纹、无破损。5.4.3载样管不应掉色，不应污染试样。5.4.4载样管两端宜各有长25mm的阶梯轴段，其直径比中间部分小1mm。5.5
箱式起球仪在运行过程中应保持平稳，不应有抖动、移位等震动现象。5.5.1
5.5.2箱式起球仪的水平指示器指示准确度应不低于1mm/m。5.5.3箱式起球仪运行时发射声压级噪声应不大于65dB（A）。5.6转速
箱式起球仪转速为（60士2)r/min。5.7安全性
5.7.1绝缘电阻应不小于5MQ。
5.7.2保护连接阻抗应不大于0.12。5.8
环境适应性
应符合GB/T6587一2012的I组仪器的要求。5.9
包装运输
应符合GB/T6587—2012的3级流通条件的要求。6试验方法
6.1试验条件
6.1.1电源：额定电压（1土10%）；频率50Hz士0.5Hz。6.1.2环境温度：15℃～30℃，环境相对湿度：40%~85%，FZ/T98019—2018
6.1.3箱式起球仪周围无明显电磁场干扰，无明显振动源；周围空气中不含腐蚀作用的介质，无绒毛等漂浮物。
6.1.4箱式起球仪放置后距离墙面应有足够的散热和操作空间。6.1.5箱式起球仪底脚调整至水平，其精度不低于1mm/m。6.2检具
箱式起球仪检测时所用检具见表1。表１检具
载样管、软木衬垫硬度
载样管阶梯轴段尺寸
载样管阶梯轴段尺寸
软木衬垫抗拉强度
检具名称
橡胶硬度计
游标卡尺
钢直尺
拉力试验机
规格或精确度等级
10~90HA,±1HA
0~150mm.±0.02mm
150mm，±0.5mm
FZ/T98019—2018
外观检测
软木衬垫厚度
软木衬垫平面度
软木衬垫平面度
软木衬垫摩擦系数
软木衬垫摩擦系数
绝缘电阻
表1（续）
检具名称
橡胶测厚仪
刀口尺
水平尺
秒表/转速表
声级计
兆欧表
箱式起球仪的外观（5.1.1、5.1.2）用感官法检测规格或精确度等级
分度值为0.01mm，压足直径为（60.05）mm，施加压力为（22士5)kPa
200mm，1级
长度≥500mm.0.5mm/m
200g.0.01g
±0.1s/±0.02%
35dB(A)~120dB(A),2级
6.3.2箱式起球仪的涂装（5.1.3)按FZ/T90074的有关规定检测。6.4试验箱检测
试验箱的结构要求(5.2.1、5.2.2)用感官法检测。6.5软木衬垫检测
6.5.1厚度（5.3.1)的检测：按GB/T2941—2006中7.1进行，选取压足直径6mm，施加压力（22士5）kPa。6.5.2硬度（5.3.2）的检测：按照GB/T531.1一2008中第7章进行：将2层软木衬垫叠加后放在硬度计检测台面上，检测头接触其表面后3s时读数，在试样相距至少6mm不同位置测量5次，取中值6.5.3摩擦系数（5.3.3）的检测：将软木衬垫固装在试验箱上，并采用4个空白的载样管预磨200h后按附录A进行检测。
6.5.4抗拉强度（5.3.4)按LY/T1321—2013中6.3进行检测。6.5.5可压缩率（5.3.5）和压缩回复率（5.3.6)按LY/T1321—2013中6.4进行检测。6.5.6软木衬垫的外观和装配要求（5.3.7、5.3.8)用感官法和游标卡尺检测6.5.7软木衬垫固装后平面度的要求（5.3.9)用刀口尺和0.50mm的塞尺检测。6.6
载样管检测
载样管硬度（5.4.1)的检测：按照GB/T531.1一2008中第7章进行：将载样管压扁至基本无空障6.6.1
后再放在硬度计检测台面上，检测头接触其表面后3s时读数，在试样相距至少6mm不同位置测量5次，取中值。
6.6.2载样管外观（5.4.2、5.4.3)用感官法检测。6.6.3载样管两端的阶梯轴段（5.4.4)用游标卡尺或钢直尺检测。6.7整体检测
6.7.1箱式起球仪运行平稳（5.5.1）和水平指示器（5.5.2)用感官法检测。6.7.2
噪声（5.5.3）检测：启动箱式起球仪，用声级计在箱式起球仪包络面的距离为1m，高度为1.6m处，分别测量其运行噪声，选取4个方向测量值的平均值6.8转速检测
FZ/T98019—2018免费标准下载网bzxz
箱式起球仪转速（5.6)检测：将计数器预置为100r.启动箱式起球仪，用秒表测量试验箱转动100r所用的时间，并计算其转速。
6.9安全性检测
6.9.1绝缘电阻（5.7.1)检测：电源开关置于接通位置，用兆欧表测试电源输人端对地端的绝缘电阻。6.9.2保护连接阻抗（5.7.2）按GB4793.1—2007中6.5.1.3进行检测。6.10环境适应性检测
环境适应性试验（5.8）按GB/T6587一2012的I组仪器的要求进行检测。6.11包装运输检测
包装运输试验（5.9）按GB/T6587一2012的3级流通条件的要求进行检测。7检验规则
7.1出厂检验
出厂检验按5.1～5.7（5.3.3～5.3.6除外）的要求由生产企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。7.2
型式检验
7.2.1在下列情况之一时，生产企业应进行型式检验：a）新产品试制定型时；
主要零部件、元器件、原材料、电路设计、工艺结构等做重要改变时；b）
批量生产时，产量累计达300台后；c）
d）国家有关部门提出进行型式检验要求时。7.2.2型式检验项目为第5章规定的全部内容。7.2.3判定规则：型式检验从出厂检验合格的箱式起球仪中随机抽取一台作为检验样机。检验时，受检样机中的任一项自不符合要求时充许修复后继续检验。若修复后继续检验不符合要求的，则该批产品判定为不合格：若修复后继续检验合格的，则重新另行抽取一台进行复检。经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格8标志、包装、运输和购存
8.1标志
8.1.1包装储运的图示标志按照GB/T191的规定8.1.2箱式起球仪的铭牌按照FZ/T90089.1和FZ/T90089.2的规定。8.2包装
箱式起球仪的包装按照FZ/T90054的规定。5
FZ/T98019—2018
3运输
箱式起球仪在运输过程中应避免剧烈的震动、冲击、翻滚、高处跌落和雨雪淋袭。贮存
箱式起球仪应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
A.1总则
附录A
（规范性附录）
软木衬垫表面摩擦系数的测试方法FZ/T98019—2018
本测试方法适用于箱式起球仪试验箱的软木衬垫表面摩擦系数的测定，可用来间接判断试验箱的起球性能。
A.2仪器
专用测试装置
专用测试装置（见图A.1)应满足以下条件：a
滑动钢板：底面尺寸为60mm×60mm，厚度为6mm不锈钢板。其底表面应光滑平整，表面粗糙度R。不低于0.4；
码：10mg~200g码组，精度为M1级；b）
说明：
滑轮和滑轮支架；
称盘：外径45mm，采用厚度为1mm的铝板制成；连线：直径为0.5mm~0.8mm的腊线。4
起球箱板；
软木衬垫；
滑动钢板；
滑轮；
滑动支架；
础码：
秤盘。
图A.1专用测试装置示意图
FZ/T98019—2018
A.2.2水平仪
水平仪精度不低于0.5mm/m。
A.2.3天平
天平量程不小于200g，分度值为0.01g。A.3测试步骤
A.3.1准备
按照图A.1所示安装专用测试装置（A.2.1）。首先使滑轮支架固定在试验箱上，再用水平仪（A.2.2)调整受检面至水平状态，滑动钢板和秤盘的连线应通过滑轮槽并平行于水平面。A.3.2测试
用手将秤盘略为托起，在秤盘上加适量码后，手缓慢下降，使重力逐渐作用于滑动钢板上，滑动钢板不移动。随后在秤盘中逐渐添加小码，直至滑动钢板开始在软木衬垫表面移动为止。在称盘上加磁码时不得冲击称盘。
A.3.3称重
用天平（A.2.3)分别称取称盘和滑动钢板的重量A.3.4计算
软木衬垫表面的摩擦系数C#按式（A.1)计算：G。+G
式中：
-软木衬垫的摩擦系数；
称盘的质量：
磁码的质量；
滑动钢板的质量。
FZ/T98019-2018
版权专有侵权必究
书号：155066·2-33994
8101086
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
