FZ/T 98009-2011
基本信息
标准号： FZ/T 98009-2011
中文名称：电子单纤维强力仪
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2681025
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 98009-2011.
1范围
FZ/T 98009规定了电子单纤维强力仪的基本功能和参数.要求.试验方法、检验规则.标志.包装、运输和贮存。
FZ/T 98009适用于CRE(等速伸长)检测法检测各种纤维强力的电子单纤维强力仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅往日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运團示标志
GB 4793.1- -2007测量 、控制和实验室用电气设备的安全要求第1部分:邇用要求
GB/T 6587.2- -1986电子测量仪器 温度试验
GB/T 6587.3- -1986电子测量仪器湿度试验
GB/T 6587.4- -1986电子测量仪器 振动试验
GB/T 6587.5-1986电子测量仪器冲 击试验
GB/T 6587.6- -1986电子测量仪器运 输试验
GB/T 6587.8-1986电 子测量仪器电 源频率与电压试验
GB/T 17626.2- -2006 电磁兼容 试验和测量技术 静 电放电抗扰度试验
GB/T 17626.4- -2008 电磁兼容 试验 和测量技术电快速瞬变脉冲群抗 扰度试验
GB/T 17626.11- -2008电磁兼容试验和测量技术 电 压暂降.短时中断和电压变化抗扰度试验
FZ/T 90054纺织机械仪器仪表产 品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺织机械铭牌型式.尺寸及技术要求
FZ/T 90089.2纺织机械铭牌内容
FZ/T 91006纺织机械镀覆和化学 处理
3基本功 能和参数
3.1采用 CRE(等速伸长)检测法测量。
3.2强力及伸长测量系 统具有强力及伸长量调零功能.能准确显示试样断裂强力及伸长示值或其他相关示值。
3.3拉伸速度 :10 mm/ min、20 mm/ min,允许更大速度范围。
3.4隔距.10 mm,20 mm,允许更寬隔距范围。
1范围
FZ/T 98009规定了电子单纤维强力仪的基本功能和参数.要求.试验方法、检验规则.标志.包装、运输和贮存。
FZ/T 98009适用于CRE(等速伸长)检测法检测各种纤维强力的电子单纤维强力仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅往日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运團示标志
GB 4793.1- -2007测量 、控制和实验室用电气设备的安全要求第1部分:邇用要求
GB/T 6587.2- -1986电子测量仪器 温度试验
GB/T 6587.3- -1986电子测量仪器湿度试验
GB/T 6587.4- -1986电子测量仪器 振动试验
GB/T 6587.5-1986电子测量仪器冲 击试验
GB/T 6587.6- -1986电子测量仪器运 输试验
GB/T 6587.8-1986电 子测量仪器电 源频率与电压试验
GB/T 17626.2- -2006 电磁兼容 试验和测量技术 静 电放电抗扰度试验
GB/T 17626.4- -2008 电磁兼容 试验 和测量技术电快速瞬变脉冲群抗 扰度试验
GB/T 17626.11- -2008电磁兼容试验和测量技术 电 压暂降.短时中断和电压变化抗扰度试验
FZ/T 90054纺织机械仪器仪表产 品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺织机械铭牌型式.尺寸及技术要求
FZ/T 90089.2纺织机械铭牌内容
FZ/T 91006纺织机械镀覆和化学 处理
3基本功 能和参数
3.1采用 CRE(等速伸长)检测法测量。
3.2强力及伸长测量系 统具有强力及伸长量调零功能.能准确显示试样断裂强力及伸长示值或其他相关示值。
3.3拉伸速度 :10 mm/ min、20 mm/ min,允许更大速度范围。
3.4隔距.10 mm,20 mm,允许更寬隔距范围。
标准图片预览
标准内容

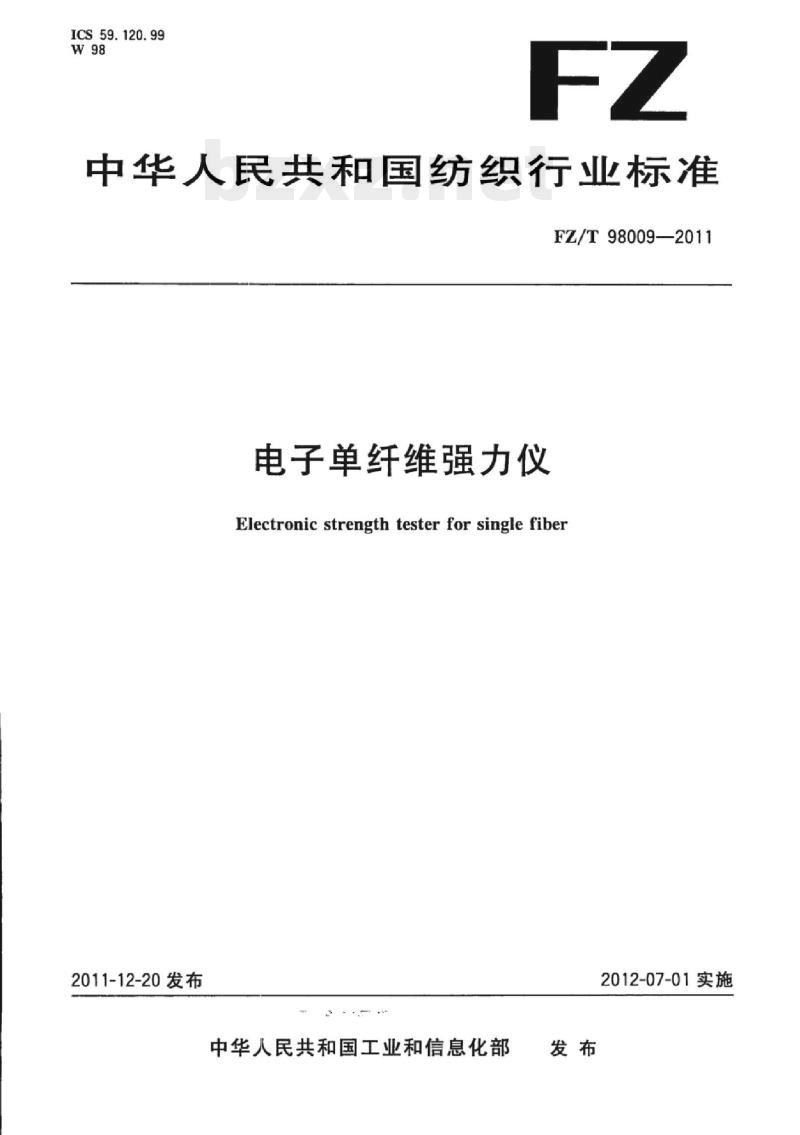

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98009—2011
电子单纤维强力仪
Electronic strength tester for single fiber2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

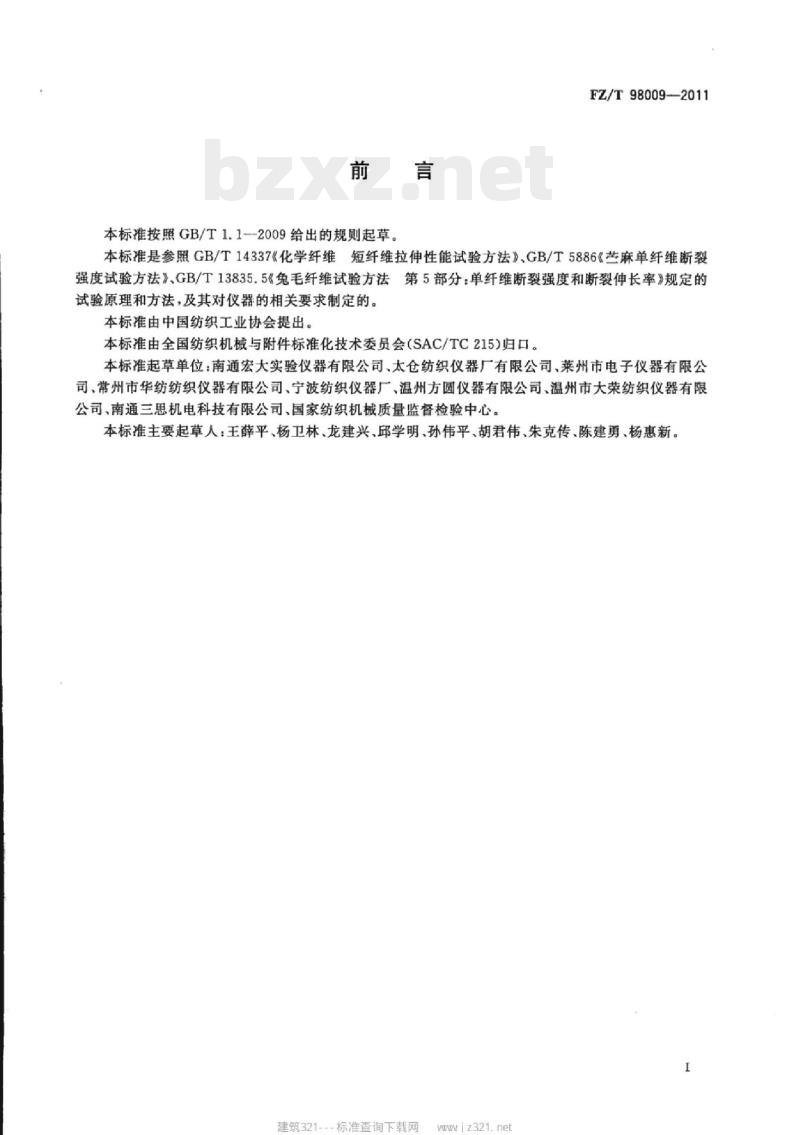

本标准按照GB/T1.1--2009给出的规则起草。FZ/T98009-—2011
本标准是参照GB/T14337《化学纤维短纤维拉伸性能试验方法》、GB/T5886《苎麻单纤维断裂强度试验方法》、GB/T13835.5《兔毛纤维试验方法第5部分：单纤维断裂强度和断裂伸长率》规定的试验原理和方法，及其对仪器的相关要求制定的。本标推由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本标准起草单位：南通宏大实验仪器有限公司、太仓纺织仪器厂有限公司、莱州市电子仪器有限公司、常州市华纺纺织仪器有限公司、宁波纺织仪器厂、温州方圆仪器有限公司、温州市大荣纺织仪器有限公司、南通三思机电科技有限公司、国家纺织机械质量监督检验中心。本标准主要起草人：王薛平、杨卫林、龙建兴、邱学明、孙伟平、胡君伟、朱克传、陈建勇、杨惠新。建筑321---标准查询下载网
WAiz321.net

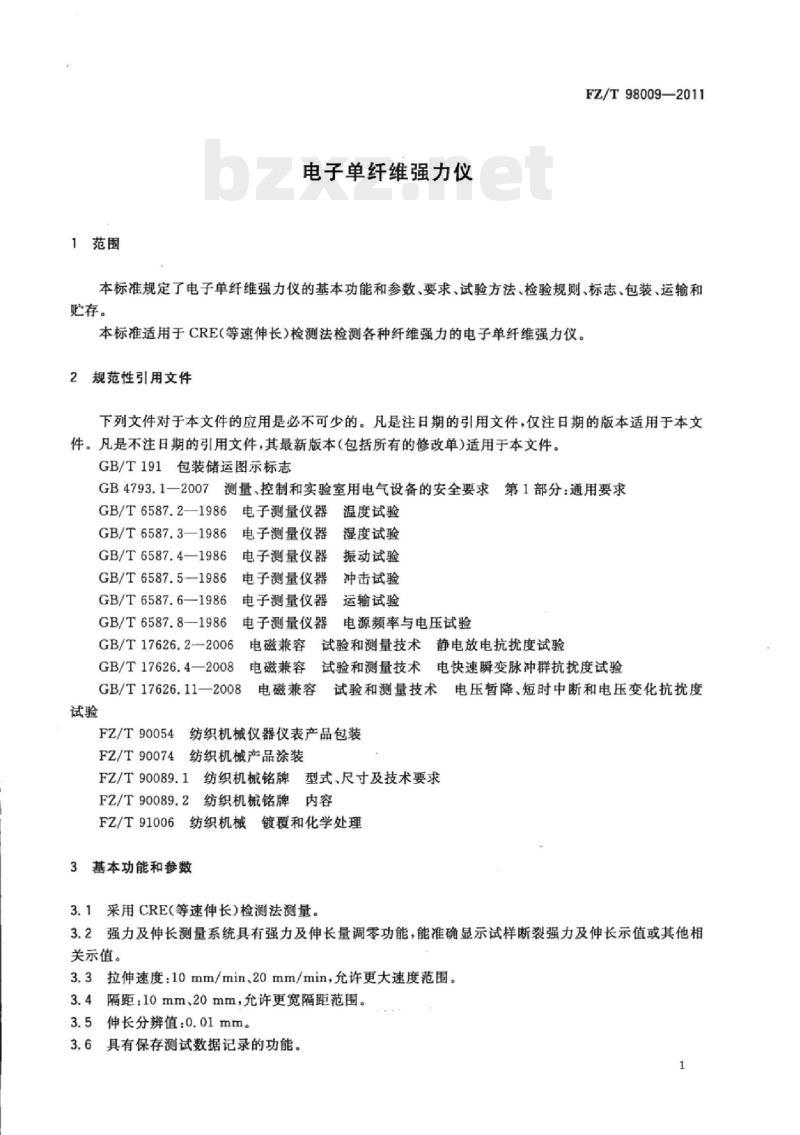

1范围
电子单纤维强力仪
FZ/T98009—2011
本标准规定了电子单纤维强力仪的基本功能和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。bzxz.net
本标准适用于CRE(等速伸长)检测法检测各种纤维强力的电子单纤维强力仪。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T6587.2—1986电子测量仪器温度试验
GB/T6587.3—1986
GB/T6587.4—1986
GB/T6587.5-1986
GB/T6587.61986
GB/T6587.8—1986
GB/T17626.2—2006
GB/T17626.4—2008
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电磁兼容
湿度试验
振动试验
冲击试验
运输试验
电源频率与电压试验
试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.11—2008
FZ/T90054
FZ/T90074
试验和测量技术电压暂降、短时中断和电压变化抗扰度电磁兼容
纺织机械仪器仪表产品包装
纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ/T91006
纺织机械镀覆和化学处理
3基本功能和参数
3.1采用CRE(等速伸长）检测法测量。3.2强力及伸长测量系统具有强力及伸长量调零功能，能准确显示试样断裂强力及伸长示值或其他相关示值。
3.3拉伸速度：10mm/min、20mm/min，允许更大速度范围。3.4隔距：10mm、20mm，允许更宽隔距范围。3.5伸长分辨值：0.01mm。
3.6具有保存测试数据记录的功能。1
FZ/T98009—2011
4要求
4.1工作条件
电源：（220±22)V（交流），（50士1)Hz。4.1.1
4.1.2仪器周围无明显电磁场干扰，无明显振动源。4.1.3环境温度：（20士10)℃，温度波动不大于2℃/h。4.1.4环境相对湿度：(65士15)%。4.1.5仪器预热时间：不大于30min。周围空气中不含有起腐蚀作用的介质。4.1.6
放置仪器的工作台稳固，不易受震动，台面基本水平。4.2外观
各部件无明显划痕、毛刺等疵点，字迹清楚4.2.2产品和零件的外表漆层、电镀、发黑符合FZ/T90074和FZ/T91006的要求。4.2.3丝杠与滑块啮合良好，动夹持器在移动时应平稳，机械传动部分无异常噪声、阻滞等现象。4.2.4仪器内外紧固件无松动、无损坏，内部整洁。4.3夹持器
4.3.1夹持器外观：夹持器外观无损伤，两夹持器钳口平齐，边缘不应有损伤纤维的锐刃，锁紧后应无透光，夹持面能有效夹持试样。4.3.2两个上夹持器差异：当配备多个上夹持器时，上夹持器能互换，其隔距误差不超过士0.05mm，其质量差异不超过20mg。
4.4负荷系统
4.4.1零点漂移：测量下限值的1.0%/15min。4.4.2标定点漂移：标定点值的0.2%/30min。4.4.3，强力分辨值≤0.01%(FS)。4.4.4负荷示值误差：土1.0%。
负荷示值变动性≤1.0%。
4.4.6负荷示值回程误差≤1.5%。4.4.7
配备预加张力夹的仪器，预加张力夹质量实测值与标称值的相对偏差≤5%。4.5伸长系统
两夹持器隔距误差：土0.05mm。4.5.2
伸长示值误差（在0~10mm范围内）：士0.1mm4.5.3动夹持器空载拉伸速度误差：土3.0%。4.6安全性
4.6.1绝缘电阻不小于5MQ。
4.6.2接地电路连接阻抗不大于0.10。4.6.3耐压试验中能承受1500V、50Hz正弦波电压持续1min，无击穿或闪弧现象。2
建筑321---标准查询下载网
wwiz321.net

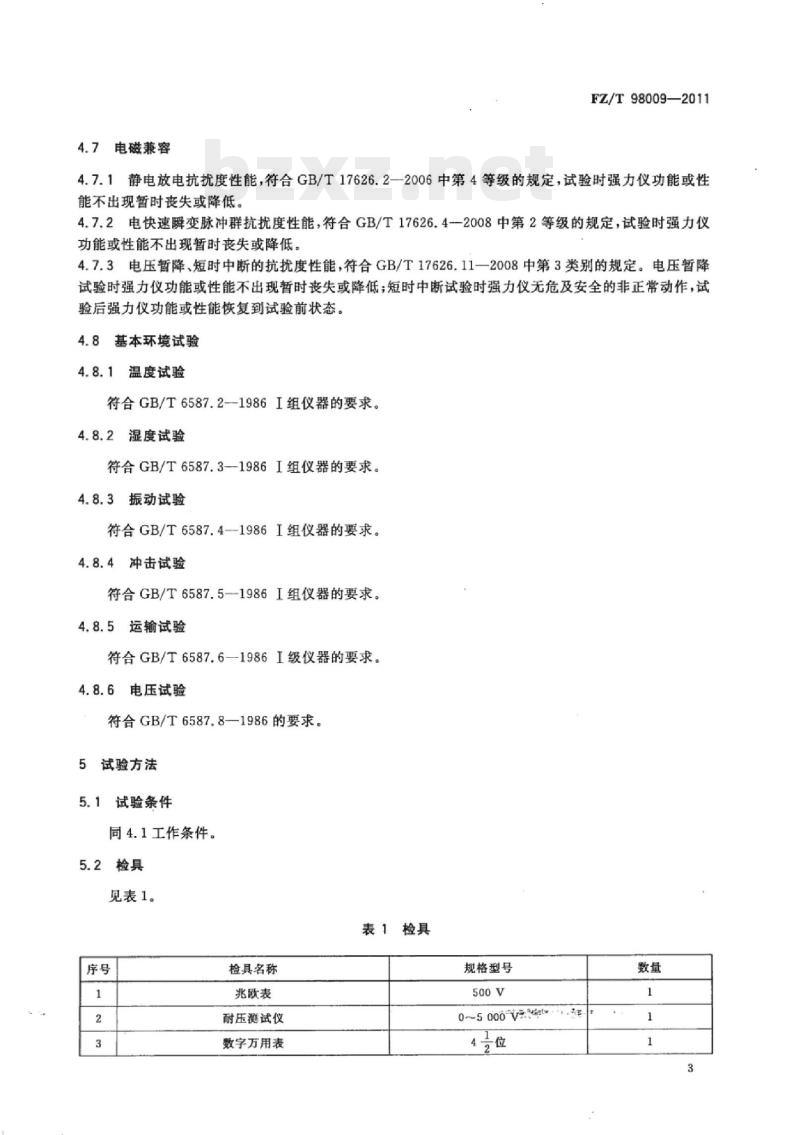

4.7电磁兼容
FZ/T98009—2011
4.7.1静电放电抗扰度性能，符合GB/T17626.2—2006中第4等级的规定，试验时强力仪功能或性能不出现暂时丧失或降低。
4.7.2电快速瞬变脉冲群抗扰度性能，符合GB/T17626.4-2008中第2等级的规定，试验时强力仪功能或性能不出现暂时丧失或降低。4.7.3电压暂降、短时中断的抗扰度性能，符合GB/T17626.11一2008中第3类别的规定。电压暂降试验时强力仪功能或性能不出现暂时丧失或降低；短时中断试验时强力仪无危及安全的非正常动作，试验后强力仪功能或性能恢复到试验前状态。4.8基本环境试验
4.8.1温度试验
符合GB/T6587.2-1986I组仪器的要求。4.8.2湿度试验
符合GB/T6587.3-1986I组仪器的要求。4.8.3振动试验
符合GB/T6587.4—-1986I组仪器的要求。4.8.4冲击试验
符合GB/T6587.5--1986I组仪器的要求。4.8.5运输试验
符合GB/T6587.6—1986I级仪器的要求。4.8.6电压试验
符合GB/T6587.8—1986的要求。5试验方法
5.1试验条件
同4.1工作条件。
5.2检具
见表1。
表1检具
检具名称
兆欧表
耐压测试仪
数字万用表
规格型号
0~5000~V%
FZ/T98009—2011
5.3外观检验
检具名称
游标卡尺
力值础码
电子天平
外观检验（4.2)用目测、手感观察。5.4夹持器检验
表1（续）
5.4.1夹持器外观检验（4.3.1）用目测、手感观察。规格型号
0~150mm
5.4.2两个上夹持器差异检验（4.3.2），用游标卡尺分别量取两上夹持器吊圈内上端至下端面的距离，计算其长度差。用电子天平分别称取两上夹持器的质量，计算其质量差异。5.5负荷系统
5.5.1零点漂移检验
零点漂移检验（4.4.1），开机预热仪器，调节好零位（不能显示负值的强力仪加挂一个小力值础码），观测15min内零点漂移。
5.5.2标定点漂移检验
标定点漂移检验（4.4.2），在满量程的40%～60%范围内进行，观测30min内标定点漂移。5.5.3强力分辨值检验
强力分辨值检验（4.4.3），在标定点漂移检定后，加放满量程的0.01%的力值码，观察示值应有变化。
5.5.4负荷示值误差检验
负荷示值误差检验（4.4.4），采用直接加荷法进行检验。先将辅助挂件悬挂在传感器联接件上（对于悬臂式传感器无需安装辅助挂件），进行清零。调准零位与满度（应反复调整）。然后用标准测力码从满量程的10%开始至满量程基本均勾选取五点（可选10%、30%、60%、80%、100%）分别检验，记录数据。检验时用手托稳，加荷后缓缓释放，每挡按上述步骤检验3次，负荷示值误差按式（1)计算：8E-F
式中：
负荷示值误差，%；
F进程中各检验点3次示值的算术平均值，单位为厘牛(cN)；F一进程中各检验点实际力值，单位为厘牛（cN)。5.5.5负荷示值变动性检验
..（1)
负荷示值变动性检验（4.4.5），在5.5.4的检测中，以同一检验点3次示值最大值与最小值的差值建筑321---标准查询下载网
wwwwiz321.net
与3次示值的算术平均值之比来定，负荷示值变动性R按式（2)计算：R=Fsm_= Fs.m ×100%
式中：
一负荷示值误差，%
Fs.max——进程中同一检验点3次示值中的最大值，单位为厘牛（cN)；Fs,mim—进程中同一检验点3次示值中的最小值，单位为厘牛（cN)；F。—进程中各检验点3次示值的算术平均值，单位为厘牛(cN)。5.5.6负荷示值回程误差检验
FZ/T98009—2011
（2）
负荷示值回程误差检验（4.4.6），在第3次进程检验结束后，从满量程开始，力值由大到小，在各检定点上进行1次，每点检验时，用手扶稳，卸荷后缓缓释放，负荷示值回程误差h按式（3）计算：h=E=Fl×100%
式中：
h负荷示值误差，%；
Fz回程中各检验点示值，单位为厘牛(cN)；Fi—进程中各检验点示值，单位为厘牛（cN)；F。一回程中各检验点的实际力值，单位为厘牛(cN)。5.5.7预加张力夹质量实测值与标称值的相对偏差检验预加张力夹质量实测值与标称值的相对偏差检验（4.4.7），用天平称取。5.6伸长系统
5.6.1两夹持器隔距误差检验
·（3）
两夹持器隔距误差检验（4.5.1），夹持器隔距为在测试过程中两夹持器内侧的初始距离。按10mm设定夹持器隔距，空载运行后，用游标卡尺测量两夹持器隔距，重复3次；按20mm设定夹持器隔距，方法同上。当伸长系统检验所有项目完成后，再次进行检验。分别计算10mm和20mm的隔距误差，夹持器隔距误差按式(4)计算：
式中：
af夹持器隔距误差，单位为毫米（mm）；工—两夹持器隔距测量值的三次算术平均值，单位为毫米（mm)；L一夹持器隔距设定值，单位为毫米（mm）。5.6.2伸长示值误差检验
+（4)
伸长示值误差检验（4.5.2），将游标卡尺前端顶在底座上，游标内卡爪抵在动夹持器下部，当动夹持器下降一段距离时对传感器施加一定的力，突然释放，动夹持器回位，强力仪显示伸长，游标卡尺留下数据。检验时在动夹持器的有效行程范围内取上、中、下三段分别进行，以三点的最大误差为伸长误差。5.6.3动夹持器空载拉伸速度误差检验污动夹持器空载拉伸速度误差检验（4.5.3），动夹持器在设定速度下拉伸部分的某段距离，用百分表5
FZ/T98009-2011
测出，方法同5.6.2。同时用秒表测量其拉伸所需时间，然后计算出拉伸速度。以测量三次速度的算术平均值来确定其拉伸速度。
5.7安全性试验
5.7.1绝缘电阻检验（4.6.1），电源开关置于接通位置，用兆欧表测试电源输人端对地端的绝缘电阻。5.7.2接地电路连接阻抗（4.6.2)，按GB4793.1-2007中接地电路连接阻抗的测试要求，测量连接阻抗。
5.7.3耐压试验（4.6.3），按GB4793.1—2007中耐压的测试要求，测量耐电压值。5.8电磁兼容性试验
5.8.1静电放电抗扰度试验
静电放电抗扰度性能试验（4.7.1），按GB/T17626.2一2006的规定，用静电放电发生器进行测试。应优先采用接触放电法进行测试，试验电压为8kV。如存在不能采用接触放电法的场合，可采用空气放电法或间接放电法进行测试，试验电压为15kV。5.8.2电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度性能试验（4.7.2），按GB/T17626.4一2008的规定，用电快速瞬变脉冲群发生器进行测试。在供电电源输人端施加1kV，重复频率5kHz的干扰，持续时间不少于1min。5.8.3电压周波跌落抗扰度试验
电压暂降、短时中断的抗扰度性能试验（4.7.3），按GB/T17626.11一2008的规定，用周波跌落模拟器进行测试。电压暂降应进行电压全跌落，持续时间为10ms测试；短时中断应进行电压全跌落，持续时间为5s测试。
5.9基本环境试验
5.9.1温度试验
温度试验（4.8.1)，按GB/T6587.2—1986I组仪器的要求进行。5.9.2湿度试验
湿度试验（4.8.2），按GB/T6587.3—1986I组仪器的要求进行。5.9.3振动试验
振动试验（4.8.3），按GB/T6587.4—1986I组仪器的要求进行。5.9.4冲击试验
冲击试验（4.8.4），按GB/T6587.5—1986I组仪器的要求进行。5.9.5运输试验
运输试验（4.8.5），按GB/T6587.6—1986I级仪器的要求进行。5.9.6电压试验
电压试验（4.8.6)，按GB/T6587.8-1986的要求进行。6
1wwwiz321.net
建筑321---标准查询下载网
6检验规则
6.1出厂检验
FZ/T98009-2011
出厂检验应按本标准4.2～4.6的要求和5.3~～5.7的试验方法由制造企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。6.2型式检验
6.2.1在下列情况下，生产企业应进行型式检验：a）新产品试制定型时；
b）主要零部件、元器件、原材料、电路设计、工艺结构和包装作重要改变时：c）批量生产时，产量累计达500台后。6.2.2检验
从检验合格的仪器中随机抽取1～2台作为检验样机。检验时，送检样机中任一台的任一项目不符合要求时，修复后从该项目起继续检验，并重新另行抽取1～2台进行复检，经复检后仍不符合要求时则停止检验，该批产品判定为不合格。7标志、包装、运输、存
7.1标志
仪器铭牌
仪器铭牌的型式、尺寸及技术要求按照FZ/T90089.1，铭牌的内容按照FZ/T90089.2的要求执行。
7.1.2包装箱标志
包装箱外标志内容按GB/T191的要求执行。7.2包装
包装箱按FZ/T90054的要求执行。7.3运输
运输过程中应避免剧烈震动、冲击、翻滚、高处跌落和雨雪淋袭。7.4贮存
仪器应贮存在干燥通风仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
FZ/T98009-2011
打印日期：2012年4月6日F009A
建筑321---标准查询下载网
中华人民共和国纺织
行业标准
电子单纤维强力仪
FZ/T98009—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045)网址spc.net.cn
总编室：（010)64275323
发行中心：（010)51780235
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张0.75字数15千字
开本880×12301/16
2012年3月第一版
2012年3月第一次印刷
书号：155066·2-23105定价
由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：（010)68510107
wwwjz321.net
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

中华人民共和国纺织行业标准
FZ/T98009—2011
电子单纤维强力仪
Electronic strength tester for single fiber2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施
本标准按照GB/T1.1--2009给出的规则起草。FZ/T98009-—2011
本标准是参照GB/T14337《化学纤维短纤维拉伸性能试验方法》、GB/T5886《苎麻单纤维断裂强度试验方法》、GB/T13835.5《兔毛纤维试验方法第5部分：单纤维断裂强度和断裂伸长率》规定的试验原理和方法，及其对仪器的相关要求制定的。本标推由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本标准起草单位：南通宏大实验仪器有限公司、太仓纺织仪器厂有限公司、莱州市电子仪器有限公司、常州市华纺纺织仪器有限公司、宁波纺织仪器厂、温州方圆仪器有限公司、温州市大荣纺织仪器有限公司、南通三思机电科技有限公司、国家纺织机械质量监督检验中心。本标准主要起草人：王薛平、杨卫林、龙建兴、邱学明、孙伟平、胡君伟、朱克传、陈建勇、杨惠新。建筑321---标准查询下载网
WAiz321.net
1范围
电子单纤维强力仪
FZ/T98009—2011
本标准规定了电子单纤维强力仪的基本功能和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。bzxz.net
本标准适用于CRE(等速伸长)检测法检测各种纤维强力的电子单纤维强力仪。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T6587.2—1986电子测量仪器温度试验
GB/T6587.3—1986
GB/T6587.4—1986
GB/T6587.5-1986
GB/T6587.61986
GB/T6587.8—1986
GB/T17626.2—2006
GB/T17626.4—2008
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电磁兼容
湿度试验
振动试验
冲击试验
运输试验
电源频率与电压试验
试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.11—2008
FZ/T90054
FZ/T90074
试验和测量技术电压暂降、短时中断和电压变化抗扰度电磁兼容
纺织机械仪器仪表产品包装
纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ/T91006
纺织机械镀覆和化学处理
3基本功能和参数
3.1采用CRE(等速伸长）检测法测量。3.2强力及伸长测量系统具有强力及伸长量调零功能，能准确显示试样断裂强力及伸长示值或其他相关示值。
3.3拉伸速度：10mm/min、20mm/min，允许更大速度范围。3.4隔距：10mm、20mm，允许更宽隔距范围。3.5伸长分辨值：0.01mm。
3.6具有保存测试数据记录的功能。1
FZ/T98009—2011
4要求
4.1工作条件
电源：（220±22)V（交流），（50士1)Hz。4.1.1
4.1.2仪器周围无明显电磁场干扰，无明显振动源。4.1.3环境温度：（20士10)℃，温度波动不大于2℃/h。4.1.4环境相对湿度：(65士15)%。4.1.5仪器预热时间：不大于30min。周围空气中不含有起腐蚀作用的介质。4.1.6
放置仪器的工作台稳固，不易受震动，台面基本水平。4.2外观
各部件无明显划痕、毛刺等疵点，字迹清楚4.2.2产品和零件的外表漆层、电镀、发黑符合FZ/T90074和FZ/T91006的要求。4.2.3丝杠与滑块啮合良好，动夹持器在移动时应平稳，机械传动部分无异常噪声、阻滞等现象。4.2.4仪器内外紧固件无松动、无损坏，内部整洁。4.3夹持器
4.3.1夹持器外观：夹持器外观无损伤，两夹持器钳口平齐，边缘不应有损伤纤维的锐刃，锁紧后应无透光，夹持面能有效夹持试样。4.3.2两个上夹持器差异：当配备多个上夹持器时，上夹持器能互换，其隔距误差不超过士0.05mm，其质量差异不超过20mg。
4.4负荷系统
4.4.1零点漂移：测量下限值的1.0%/15min。4.4.2标定点漂移：标定点值的0.2%/30min。4.4.3，强力分辨值≤0.01%(FS)。4.4.4负荷示值误差：土1.0%。
负荷示值变动性≤1.0%。
4.4.6负荷示值回程误差≤1.5%。4.4.7
配备预加张力夹的仪器，预加张力夹质量实测值与标称值的相对偏差≤5%。4.5伸长系统
两夹持器隔距误差：土0.05mm。4.5.2
伸长示值误差（在0~10mm范围内）：士0.1mm4.5.3动夹持器空载拉伸速度误差：土3.0%。4.6安全性
4.6.1绝缘电阻不小于5MQ。
4.6.2接地电路连接阻抗不大于0.10。4.6.3耐压试验中能承受1500V、50Hz正弦波电压持续1min，无击穿或闪弧现象。2
建筑321---标准查询下载网
wwiz321.net
4.7电磁兼容
FZ/T98009—2011
4.7.1静电放电抗扰度性能，符合GB/T17626.2—2006中第4等级的规定，试验时强力仪功能或性能不出现暂时丧失或降低。
4.7.2电快速瞬变脉冲群抗扰度性能，符合GB/T17626.4-2008中第2等级的规定，试验时强力仪功能或性能不出现暂时丧失或降低。4.7.3电压暂降、短时中断的抗扰度性能，符合GB/T17626.11一2008中第3类别的规定。电压暂降试验时强力仪功能或性能不出现暂时丧失或降低；短时中断试验时强力仪无危及安全的非正常动作，试验后强力仪功能或性能恢复到试验前状态。4.8基本环境试验
4.8.1温度试验
符合GB/T6587.2-1986I组仪器的要求。4.8.2湿度试验
符合GB/T6587.3-1986I组仪器的要求。4.8.3振动试验
符合GB/T6587.4—-1986I组仪器的要求。4.8.4冲击试验
符合GB/T6587.5--1986I组仪器的要求。4.8.5运输试验
符合GB/T6587.6—1986I级仪器的要求。4.8.6电压试验
符合GB/T6587.8—1986的要求。5试验方法
5.1试验条件
同4.1工作条件。
5.2检具
见表1。
表1检具
检具名称
兆欧表
耐压测试仪
数字万用表
规格型号
0~5000~V%
FZ/T98009—2011
5.3外观检验
检具名称
游标卡尺
力值础码
电子天平
外观检验（4.2)用目测、手感观察。5.4夹持器检验
表1（续）
5.4.1夹持器外观检验（4.3.1）用目测、手感观察。规格型号
0~150mm
5.4.2两个上夹持器差异检验（4.3.2），用游标卡尺分别量取两上夹持器吊圈内上端至下端面的距离，计算其长度差。用电子天平分别称取两上夹持器的质量，计算其质量差异。5.5负荷系统
5.5.1零点漂移检验
零点漂移检验（4.4.1），开机预热仪器，调节好零位（不能显示负值的强力仪加挂一个小力值础码），观测15min内零点漂移。
5.5.2标定点漂移检验
标定点漂移检验（4.4.2），在满量程的40%～60%范围内进行，观测30min内标定点漂移。5.5.3强力分辨值检验
强力分辨值检验（4.4.3），在标定点漂移检定后，加放满量程的0.01%的力值码，观察示值应有变化。
5.5.4负荷示值误差检验
负荷示值误差检验（4.4.4），采用直接加荷法进行检验。先将辅助挂件悬挂在传感器联接件上（对于悬臂式传感器无需安装辅助挂件），进行清零。调准零位与满度（应反复调整）。然后用标准测力码从满量程的10%开始至满量程基本均勾选取五点（可选10%、30%、60%、80%、100%）分别检验，记录数据。检验时用手托稳，加荷后缓缓释放，每挡按上述步骤检验3次，负荷示值误差按式（1)计算：8E-F
式中：
负荷示值误差，%；
F进程中各检验点3次示值的算术平均值，单位为厘牛(cN)；F一进程中各检验点实际力值，单位为厘牛（cN)。5.5.5负荷示值变动性检验
..（1)
负荷示值变动性检验（4.4.5），在5.5.4的检测中，以同一检验点3次示值最大值与最小值的差值建筑321---标准查询下载网
wwwwiz321.net
与3次示值的算术平均值之比来定，负荷示值变动性R按式（2)计算：R=Fsm_= Fs.m ×100%
式中：
一负荷示值误差，%
Fs.max——进程中同一检验点3次示值中的最大值，单位为厘牛（cN)；Fs,mim—进程中同一检验点3次示值中的最小值，单位为厘牛（cN)；F。—进程中各检验点3次示值的算术平均值，单位为厘牛(cN)。5.5.6负荷示值回程误差检验
FZ/T98009—2011
（2）
负荷示值回程误差检验（4.4.6），在第3次进程检验结束后，从满量程开始，力值由大到小，在各检定点上进行1次，每点检验时，用手扶稳，卸荷后缓缓释放，负荷示值回程误差h按式（3）计算：h=E=Fl×100%
式中：
h负荷示值误差，%；
Fz回程中各检验点示值，单位为厘牛(cN)；Fi—进程中各检验点示值，单位为厘牛（cN)；F。一回程中各检验点的实际力值，单位为厘牛(cN)。5.5.7预加张力夹质量实测值与标称值的相对偏差检验预加张力夹质量实测值与标称值的相对偏差检验（4.4.7），用天平称取。5.6伸长系统
5.6.1两夹持器隔距误差检验
·（3）
两夹持器隔距误差检验（4.5.1），夹持器隔距为在测试过程中两夹持器内侧的初始距离。按10mm设定夹持器隔距，空载运行后，用游标卡尺测量两夹持器隔距，重复3次；按20mm设定夹持器隔距，方法同上。当伸长系统检验所有项目完成后，再次进行检验。分别计算10mm和20mm的隔距误差，夹持器隔距误差按式(4)计算：
式中：
af夹持器隔距误差，单位为毫米（mm）；工—两夹持器隔距测量值的三次算术平均值，单位为毫米（mm)；L一夹持器隔距设定值，单位为毫米（mm）。5.6.2伸长示值误差检验
+（4)
伸长示值误差检验（4.5.2），将游标卡尺前端顶在底座上，游标内卡爪抵在动夹持器下部，当动夹持器下降一段距离时对传感器施加一定的力，突然释放，动夹持器回位，强力仪显示伸长，游标卡尺留下数据。检验时在动夹持器的有效行程范围内取上、中、下三段分别进行，以三点的最大误差为伸长误差。5.6.3动夹持器空载拉伸速度误差检验污动夹持器空载拉伸速度误差检验（4.5.3），动夹持器在设定速度下拉伸部分的某段距离，用百分表5
FZ/T98009-2011
测出，方法同5.6.2。同时用秒表测量其拉伸所需时间，然后计算出拉伸速度。以测量三次速度的算术平均值来确定其拉伸速度。
5.7安全性试验
5.7.1绝缘电阻检验（4.6.1），电源开关置于接通位置，用兆欧表测试电源输人端对地端的绝缘电阻。5.7.2接地电路连接阻抗（4.6.2)，按GB4793.1-2007中接地电路连接阻抗的测试要求，测量连接阻抗。
5.7.3耐压试验（4.6.3），按GB4793.1—2007中耐压的测试要求，测量耐电压值。5.8电磁兼容性试验
5.8.1静电放电抗扰度试验
静电放电抗扰度性能试验（4.7.1），按GB/T17626.2一2006的规定，用静电放电发生器进行测试。应优先采用接触放电法进行测试，试验电压为8kV。如存在不能采用接触放电法的场合，可采用空气放电法或间接放电法进行测试，试验电压为15kV。5.8.2电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度性能试验（4.7.2），按GB/T17626.4一2008的规定，用电快速瞬变脉冲群发生器进行测试。在供电电源输人端施加1kV，重复频率5kHz的干扰，持续时间不少于1min。5.8.3电压周波跌落抗扰度试验
电压暂降、短时中断的抗扰度性能试验（4.7.3），按GB/T17626.11一2008的规定，用周波跌落模拟器进行测试。电压暂降应进行电压全跌落，持续时间为10ms测试；短时中断应进行电压全跌落，持续时间为5s测试。
5.9基本环境试验
5.9.1温度试验
温度试验（4.8.1)，按GB/T6587.2—1986I组仪器的要求进行。5.9.2湿度试验
湿度试验（4.8.2），按GB/T6587.3—1986I组仪器的要求进行。5.9.3振动试验
振动试验（4.8.3），按GB/T6587.4—1986I组仪器的要求进行。5.9.4冲击试验
冲击试验（4.8.4），按GB/T6587.5—1986I组仪器的要求进行。5.9.5运输试验
运输试验（4.8.5），按GB/T6587.6—1986I级仪器的要求进行。5.9.6电压试验
电压试验（4.8.6)，按GB/T6587.8-1986的要求进行。6
1wwwiz321.net
建筑321---标准查询下载网
6检验规则
6.1出厂检验
FZ/T98009-2011
出厂检验应按本标准4.2～4.6的要求和5.3~～5.7的试验方法由制造企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。6.2型式检验
6.2.1在下列情况下，生产企业应进行型式检验：a）新产品试制定型时；
b）主要零部件、元器件、原材料、电路设计、工艺结构和包装作重要改变时：c）批量生产时，产量累计达500台后。6.2.2检验
从检验合格的仪器中随机抽取1～2台作为检验样机。检验时，送检样机中任一台的任一项目不符合要求时，修复后从该项目起继续检验，并重新另行抽取1～2台进行复检，经复检后仍不符合要求时则停止检验，该批产品判定为不合格。7标志、包装、运输、存
7.1标志
仪器铭牌
仪器铭牌的型式、尺寸及技术要求按照FZ/T90089.1，铭牌的内容按照FZ/T90089.2的要求执行。
7.1.2包装箱标志
包装箱外标志内容按GB/T191的要求执行。7.2包装
包装箱按FZ/T90054的要求执行。7.3运输
运输过程中应避免剧烈震动、冲击、翻滚、高处跌落和雨雪淋袭。7.4贮存
仪器应贮存在干燥通风仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于75%。
