FZ/T 93079-2012.

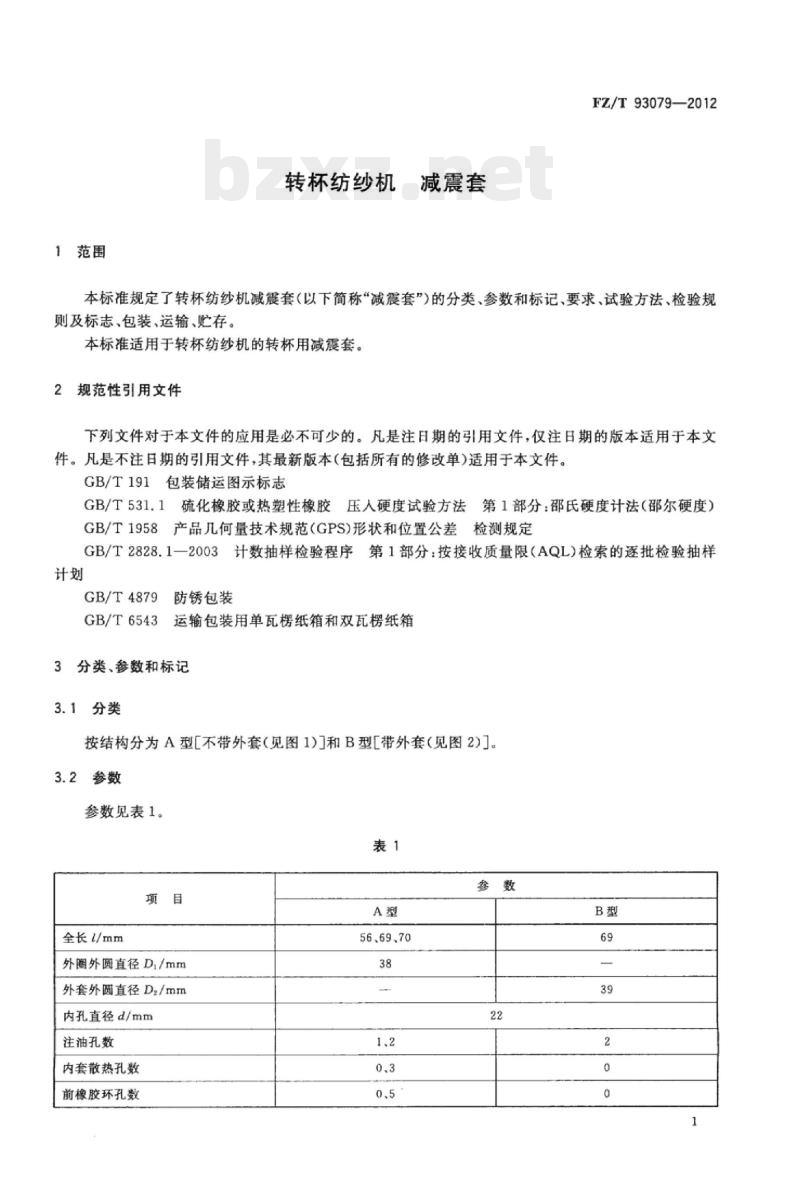

1范围
FZ/T 93079规定了转杯纺纱机减震套(以下简称“减震套”)的分类.参数和标记、要求、试验方法、检验规则及标志.包装、运输、贮存。
FZ/T 93079适用于转杯纺纱机的转杯用减震套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 531.1硫化橡胶或热塑性橡胶 压人硬度试验方法 第 1部分:邵氏硬度计法(邵尔硬度)
GB/T 1958产 品几何量技术规范(GPS)形状和位置公差检测规定
GB/T2828.1--2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4879防锈包装
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱
3分类.参数和标记
3.1分类

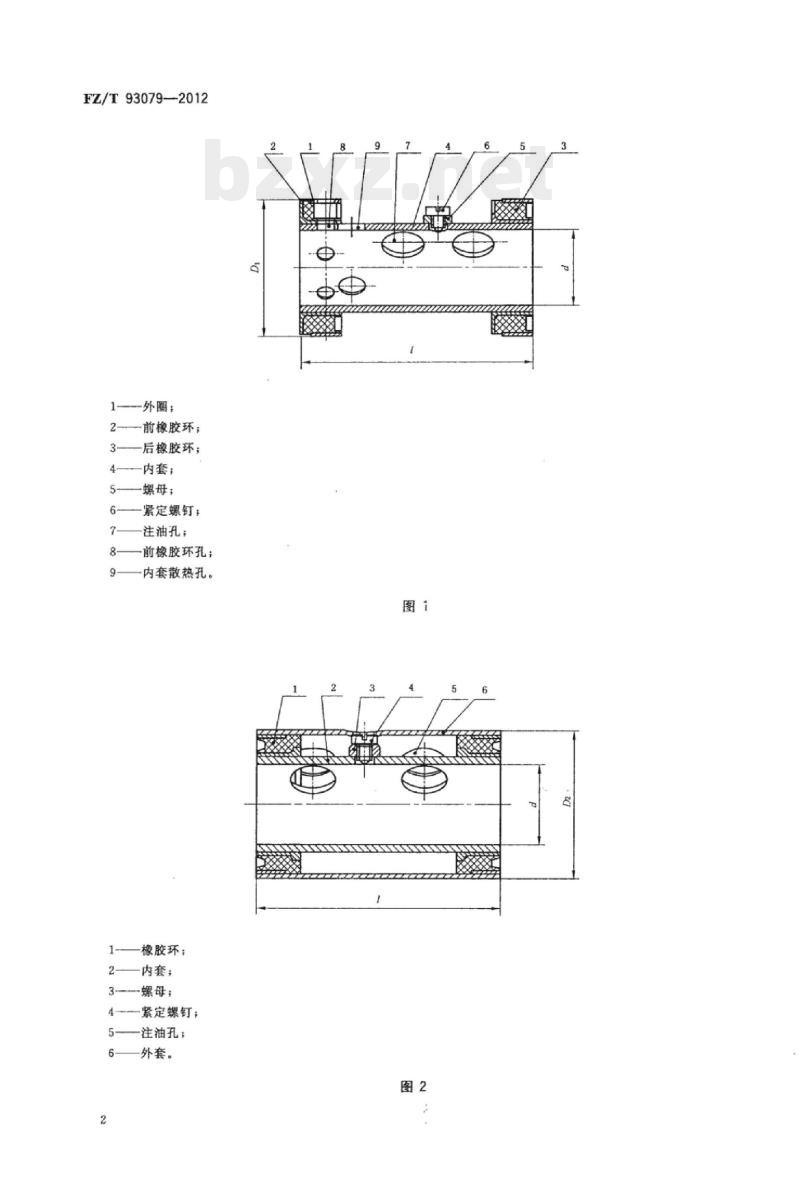

按结构分为A型[不带外套(见图1)]和B型[带外套(见图2)].
3.2参数
参数见表1.
6.1.2 检验项目:见第4章. .
6.2出厂 检验
6.2.1产品经生产企业的质量检验部门检验合格,并附有质量合格证。
6.2.2检验项目:4.1~4.4.4. 6~4.9.
6.3抽样方法和判定规 则
6.3.1按GB/T 2828. 1- 2003的规定,采用正常检验一次抽样方案,从正常检验开始，选用一般检验水平I，接收质量限AQL为1.5,检验项目见6.2.2.
6.3.2外圈或外套的壁厚差(4. 6) ,在每批产品零件中抽样5件,合格判定数为0,不合格判定数为1.
6.3.3样本经检验,全部项目均合格,判定该样本符合标准的要求;反之,则判定该样本不符合标准的要求。
6.4 其他
在正常使用条件下,如有不符合本标准情况时,由生产企业会同用户共同处理。
1范围
FZ/T 93079规定了转杯纺纱机减震套(以下简称“减震套”)的分类.参数和标记、要求、试验方法、检验规则及标志.包装、运输、贮存。
FZ/T 93079适用于转杯纺纱机的转杯用减震套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 531.1硫化橡胶或热塑性橡胶 压人硬度试验方法 第 1部分:邵氏硬度计法(邵尔硬度)
GB/T 1958产 品几何量技术规范(GPS)形状和位置公差检测规定
GB/T2828.1--2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 4879防锈包装
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱
3分类.参数和标记
3.1分类
按结构分为A型[不带外套(见图1)]和B型[带外套(见图2)].
3.2参数
参数见表1.
6.1.2 检验项目:见第4章. .
6.2出厂 检验
6.2.1产品经生产企业的质量检验部门检验合格,并附有质量合格证。
6.2.2检验项目:4.1~4.4.4. 6~4.9.
6.3抽样方法和判定规 则
6.3.1按GB/T 2828. 1- 2003的规定,采用正常检验一次抽样方案,从正常检验开始，选用一般检验水平I，接收质量限AQL为1.5,检验项目见6.2.2.
6.3.2外圈或外套的壁厚差(4. 6) ,在每批产品零件中抽样5件,合格判定数为0,不合格判定数为1.
6.3.3样本经检验,全部项目均合格,判定该样本符合标准的要求;反之,则判定该样本不符合标准的要求。
6.4 其他
在正常使用条件下,如有不符合本标准情况时,由生产企业会同用户共同处理。
