FZ/T 12042-2013 聚苯硫醚纤维(中长型)本色纱线

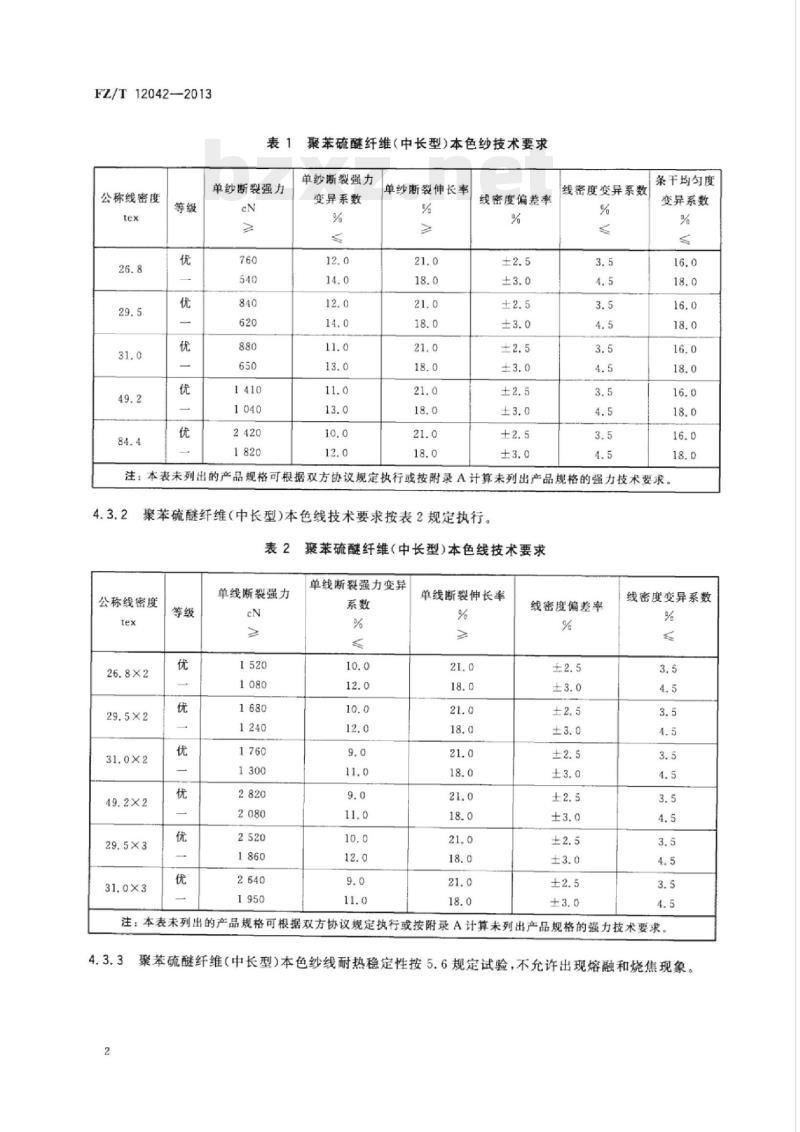

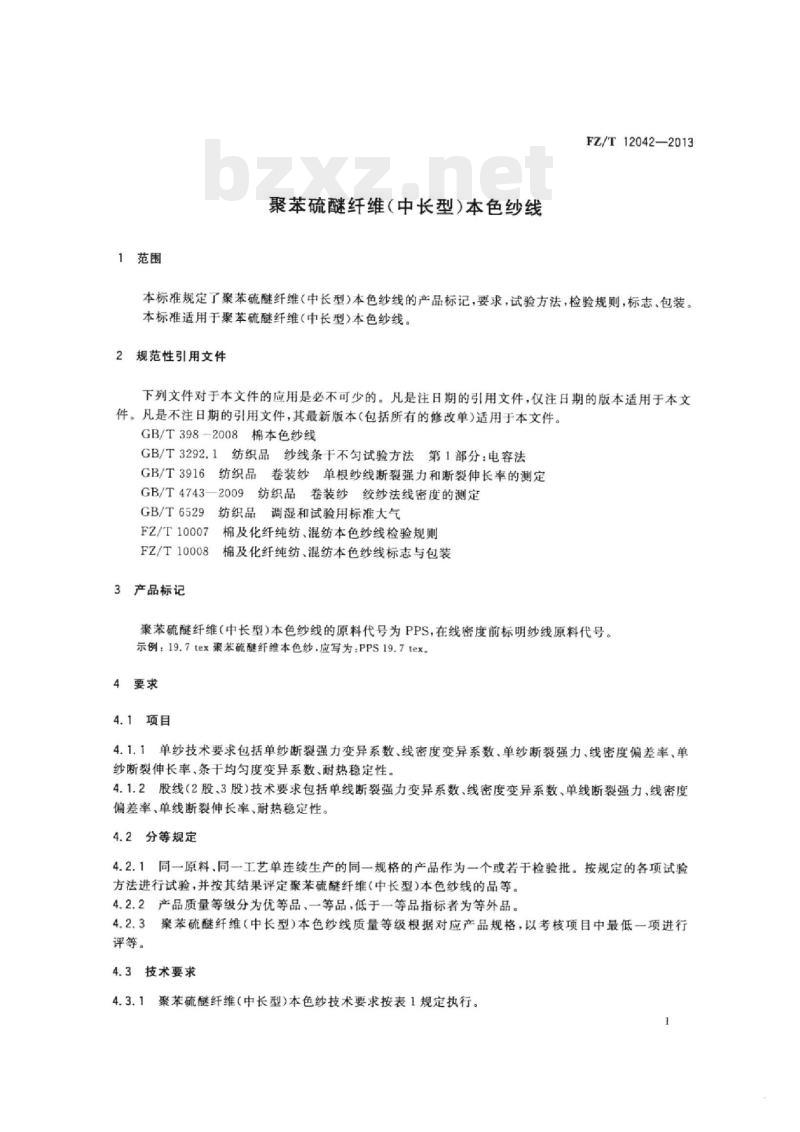

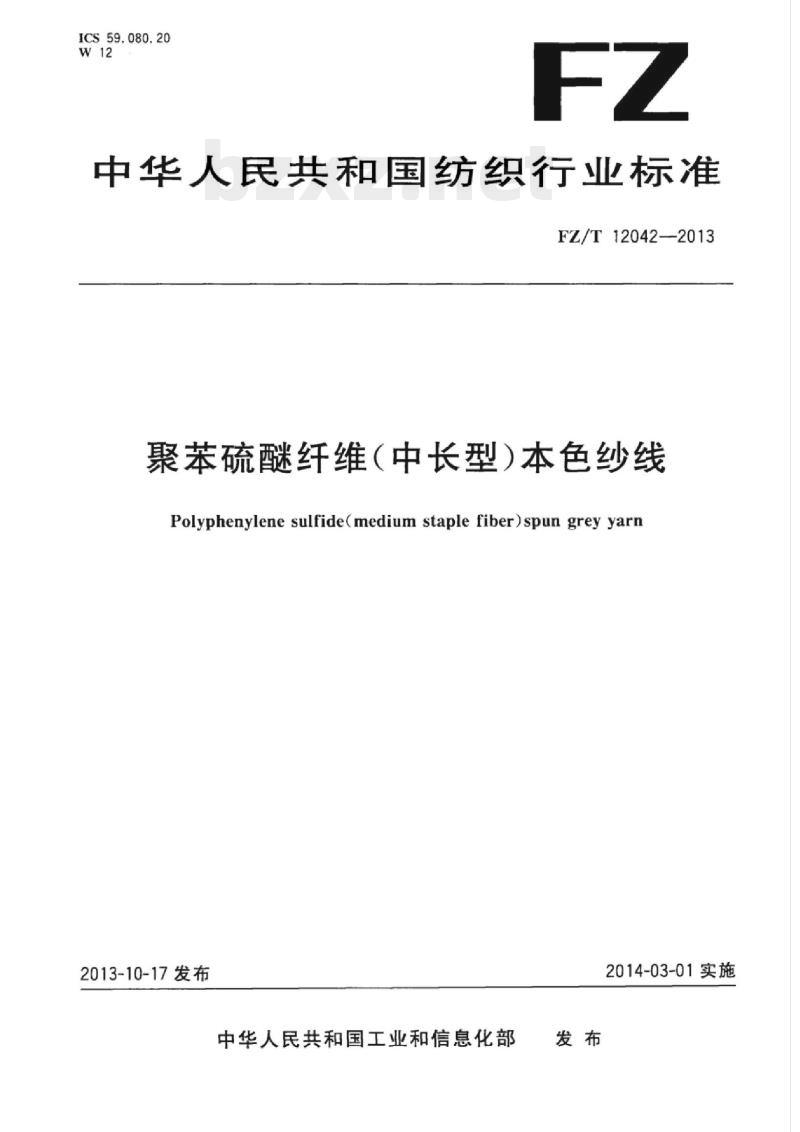

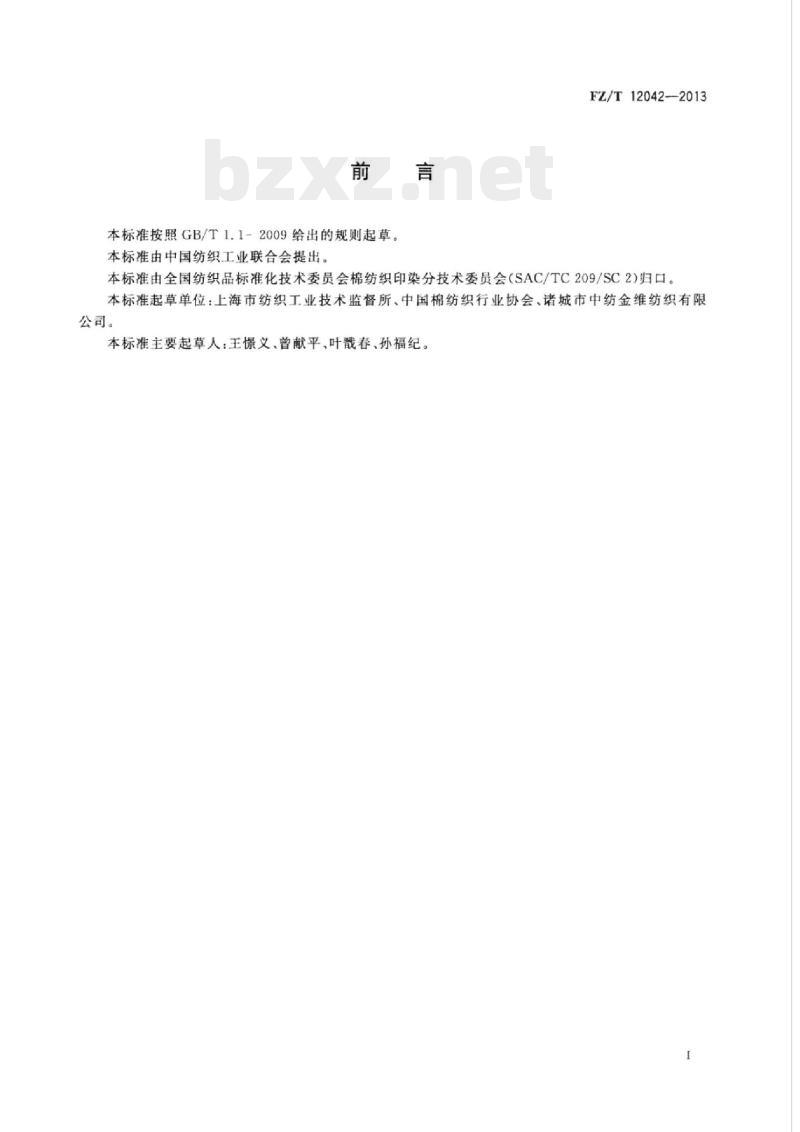

中华人民共和国纺织行业标准 FZ/T12042—2013 聚苯硫硫醚纤维（中长型）本色纱线 Polyphenylene sulfide (medium staple fiber) spun grey yarn 发布日期：2013-10-17 实施日期：2014-03-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC 209/SC 2）归口。 本标准起草单位：上海市纺织工业技术监督所、中国棉纺织行业协会、诸城市中纺金维纺织有限公司。 本标准主要起草人：主憬义，曾献平，叶截春，孙福纪。 1 范围 本标准规定了聚苯硫醚纤维（中长型）本色纱线的产品标记、要求、试验方法、检验规则、标志、包装。本标准适用于聚苯硫醚纤维（中长型）本色纱线。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 398-2008 棉本色纱线 GB/T 3292.1 纺织品纱线条干不勾试验方法 第1部分：电容法 GB/T 3916 纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定 GB/T 4743—2009 纺织品卷装纱绞纱法线密度的测定 FZ/T 10007 纺织品调湿和试验用标准大气 FZ/T 10008 棉及化纤纯纺、混纺本色纱线检验规则 3 产品标记 棉及化纤纯纺、混纺本色纱线标志与包装 聚苯硫醚纤维（中长型）纱线的原料代号为 PPS，在线密度前标明纱线原料代号。示例：19.7tex 聚苯硫醚纤维本色纱，应写为：PPS 19.7tex。 4 要求 4.1 项目 4.1.1 单纱技术要求包括：单纱断裂强力、单纱断裂强力变异系数、线密度、线密度偏差率、单纱断裂伸长率、条干均匀度变异系数、耐热稳定性。 4.1.2 股线（2股、3股）技术要求包括：单线断裂强力、单线断裂强力变异系数、线密度、线密度偏差率、单线断裂伸长率、耐热稳定性。 4.2 分等规定 4.2.1 同一原料、同一工艺单连续生产的同一规格的产品作为一个或若干检验批。按规定的各项试验方法进行试验，并按其结果评定聚苯硫醚纤维（中长型）本色纱线的品等。 4.2.2 产品质量等级分为优等品、一等品，低于一等品指标者为等外品。 4.2.3 聚苯硫醚纤维（中长型）本色纱线质量等级根据对应产品规格，以考核项目中最低的一项进行评等。 4.3 技术要求 4.3.1 聚苯硫醚纤维（中长型）本色纱技术要求按表1规定执行。 表1 聚苯硫醚纤维（中长型）本色纱技术要求（单纱） | 公称线密度 (tex) | 等级 | 断裂强力 (cN) | 断裂强力变异系数 (%) | 断裂伸长率 (%) | 线密度偏差率 (%) | 线密度变异系数 (%) | 条干均匀度变异系数 (%) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 26.8 | 优 | 760 | 12.0 | 21.0 | ±2.5 | 3.5 | 16.0 | | 29.5 | 优 | 540 | 14.0 | 18.0 | ±3.0 | 4.5 | 18.0 | | 31.0 | 优 | 840 | 12.0 | 21.0 | ±2.5 | 3.5 | 16.0 | | 49.2 | 优 | 620 | 14.0 | 18.0 | ±3.0 | 4.5 | 18.0 | | 84.4 | 优 | 880 | 11.0 | 21.0 | ±2.5 | 3.5 | 16.0 | | | 优 | 650 | 13.0 | 18.0 | ±3.0 | 4.5 | 18.0 | | | 优 | 1410 | 11.0 | 21.0 | ±2.5 | 3.5 | 16.0 | | | 优 | 1040 | 13.0 | 18.0 | ±3.0 | 4.5 | 18.0 | | | 优 | 2420 | 10.0 | 21.0 | ±2.5 | 3.5 | 16.0 | | | 优 | 1820 | 12.0 | 18.0 | ±3.0 | 4.5 | 18.0 | 注：本表未列出的产品规格可根据双方协议规定执行或按附录A计算未列出产品规格的强力技术要求。 4.3.2 聚苯硫醚纤维（中长型）本色线技术要求按表2规定执行。 表2 聚苯硫醚纤维（中长型）本色线技术要求 | 公称线密度 (tex) | 等级 | 单线断裂强力 (cN) | 单线断裂强力变异系数 (%) | 单线断裂伸长率 (%) | 线密度偏差率 (%) | 线密度变异系数 (%) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 26.8×2 | 优 | 1520 | 10.0 | 21.0 | ±2.5 | 3.5 | | 29.5×2 | 优 | 1080 | 12.0 | 18.0 | ±3.0 | 4.5 | | 31.0×2 | 优 | 1680 | 10.0 | 21.0 | ±2.5 | 3.5 | | 49.2×2 | 优 | 1240 | 12.0 | 18.0 | ±3.0 | 4.5 | | 29.5×3 | 优 | 1760 | 9.0 | 21.0 | ±2.5 | 3.5 | | 31.0×3 | 优 | 1300 | 11.0 | 18.0 | ±3.0 | 4.5 | | (其他规格) | 优 | 2820/2080/2520/1860/2640/1950 | (见数据) | (见数据) | (见数据) | (见数据) | 聚苯硫醚纤维（中长型）本色线耐热稳定性按5.6规定试验，不允许出现熔融和烧焦现象。 5 试验方法 5.1 试验条件 各项试验应在各方法标准规定的条件下进行。 5.2 取样规定 从检验批次中随机抽取15个筒子，各项目所需样品数量及试验次数按表3规定。 表3 聚苯硫醚纤维（中长型）本色纱线各项目样品数量及试验次数的规定 | 项目 | 筒子数 | 个 | 总次数 | | :--- | :--- | :--- | :--- | | 线密度 | 15 | 15 | 30 | | 断裂强力、断裂强力变异系数和断裂伸长率 | 15 | 15 | 60 | | 条干均匀度变异系数 | 10 | 10 | 10 | | 耐热稳定性 | 6 | 6 | 1 | 注1：若检验批中的筒子数小于15个，则全部抽取作为样品，每筒试验次数按比例缩减。 注2：在线产品取样的具体取样规定参见附录B，但用户对产品质量有异议时，则以成品质量检验为准。 5.3 线密度变异系数、线密度偏差率试验摇取绞纱长度应按 GB/T 4743—2009 规定执行，其中线密度变异系数采用程序1，线密度采用程序3。公称线密度100m标准质量和标准干燥质量按附录C计算。线密度偏差率应将烘干后的绞纱折算至100m质量，并按式(1)计算： D = (m - ma) / ma × 100% 式中： m：100m试样实际干燥质量，单位为克（g）； ma：100m试样标准干燥质量，单位为克（g）； D：线密度偏差率，%。 5.4 断裂强力、断裂强力变异系数和断裂伸长率试验按 GB/T 3916 执行。 5.5 条干均匀度变异系数试验按 GB/T 3292.1 执行。 5.6 耐热稳定性试验按附录D规定执行。 5.7 成包净重按 GB/T 398—2008 中5.9规定执行。 5.8 试验结果的表示 一批纱线的各种试验结果是由该种试验的全部试验值的计算结果表示，各种试验结果的计算精确度，除已规定者外，按表4规定执行。 表4 计算值的数值修约位数规定 | 项目 | 保留小数位数 | | :--- | :--- | | 断裂强力/cN | 整数 | | 断裂强力变异系数/% | 1 | | 断裂伸长率/% | 1 | | 线密度变异系数/% | 3 | | 线密度偏差率/% | 2 | | 百米质量（每批平均）/（g/100m） | 2 | | 条干均匀度变异系数/% | 1 | | 平均线密度/tex | 2 | | 折算质量用回潮率/% | 2 | 6 检验规则 按 FZ/T 10007 规定执行。其耐热稳定性试验，一批产品试验一次（6个筒纱），如出现不合格纱样，加倍抽查，如仍有不合格，此批为不合格。 7 标志、包装 按 FZ/T 10008 规定执行。 附录A（资料性附录） 聚苯硫醚纤维（中长型）本色纱线断裂强力计算公式 A.1 聚苯硫醚纤维（中长型）本色纱线的单纱线密度或股数在表1、表2未列出时，其断裂强力可按式（A.1）、式（A.2）计算，计算结果修约到三位有效数字。 A.2 单纱线密度相同，股数不同时，该规格的单线断裂强力按式（A.1）计算： F = E × n / n (注：此处原文公式表述有误，应为相关物理量关系)
