FZ/T 90072- 2014
基本信息
标准号： FZ/T 90072- 2014
中文名称：纺织机械电气设备控制柜尺寸系列
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：717999
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 90072- 2014 纺织机械电气设备控制柜尺寸系列
1范围
FZ/T 90072规定了纺织机械用电气设备控制柜(以下简称控制柜)的型式和尺寸。
FZ/T 90072适用于纺织机械中独立安装的成套控制柜，独立安装的单个控制柜(不包括控制台)可参照选用。
2型式
控制柜的型式分单门、双门两种,见图1.
1范围
FZ/T 90072规定了纺织机械用电气设备控制柜(以下简称控制柜)的型式和尺寸。
FZ/T 90072适用于纺织机械中独立安装的成套控制柜，独立安装的单个控制柜(不包括控制台)可参照选用。
2型式
控制柜的型式分单门、双门两种,见图1.
标准图片预览
标准内容

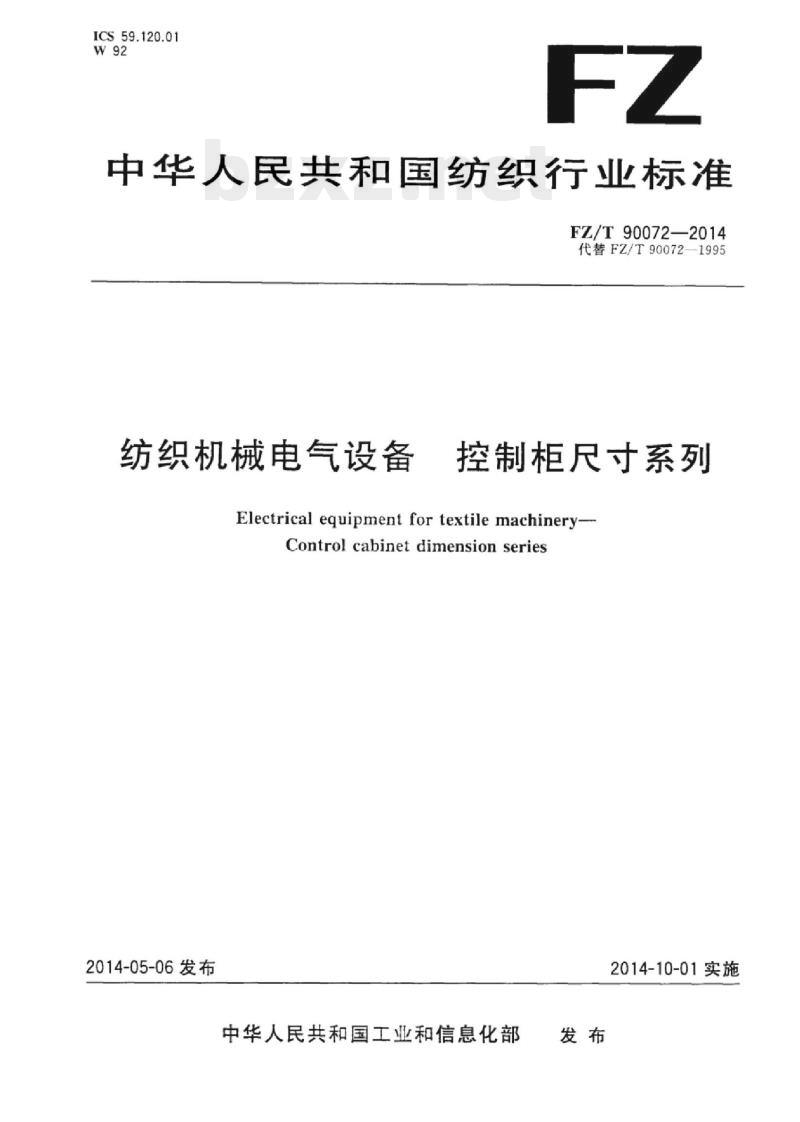

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T90072—2014
代替FZ/T90072—1995
纺织机械电气设备
控制柜尺寸系列
Electrical equipment for textile machinery-Control cabinet dimension series2014-05-06发布
中华人民共和国工业和信息化部发布
2014-10-01实施

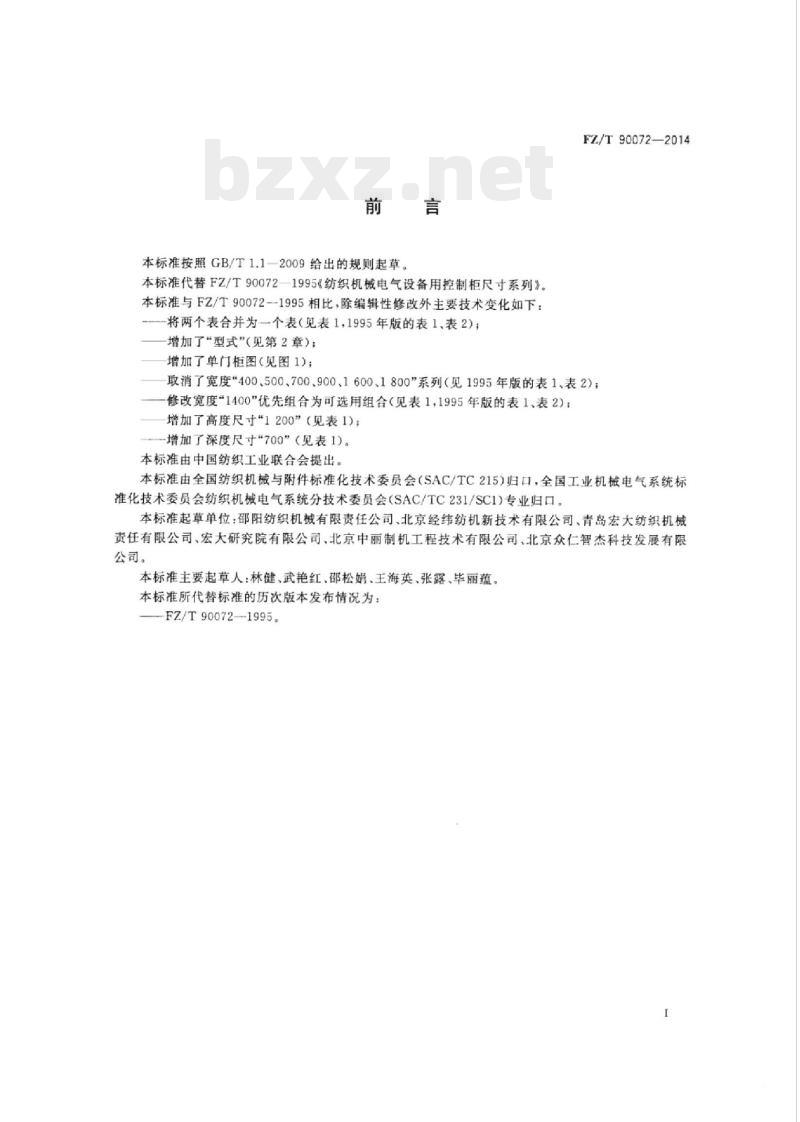

本标准按照GB/T1.1—2009给出的规则起草本标准代替FZ/T90072—1995《纺织机械电气设备用控制柜尺寸系列》。本标准与FZ/T90072--1995相比，除编辑性修改外主要技术变化如下：-将两个表合并为个表（见表1，1995年版的表1、表2)；增加了“型式”（见第2章）；
增加了单门柜图（见图1)；
FZ/T90072—2014
取消了宽度“400、500、700、900、1600、1800”系列（见1995年版的表1、表2）；修改宽度“1400\优先组合为可选用组合（见表1，1995年版的表1、表2)；增加了高度尺寸“1200”（见表1)；-增加了深度尺寸“700”（见表1）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：邵阳纺织机械有限责任公司、北京经纬纺机新技术有限公司、青岛宏大纺织机械责任有限公司、宏大研究院有限公司、北京中丽制机工程技术有限公司、北京众仁智杰科技发展有限公司。
本标准主要起草人：林健、武艳红、邵松娟、王海英、张露、毕丽蕴。本标准所代替标准的历次版本发布情况为：FZ/T90072-1995。

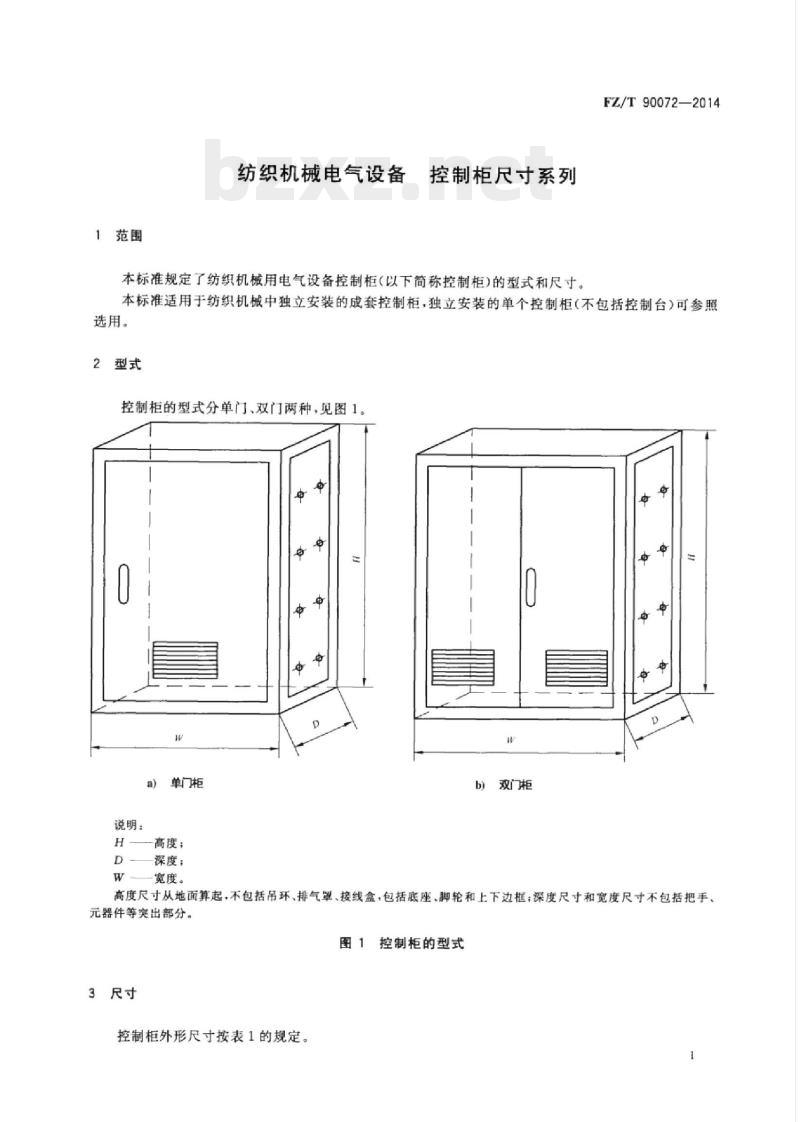

1范围
纺织机械电气设备
控制柜尺寸系列
本标准规定了纺织机械用电气设备控制柜(以下简称控制柜)的型式和尺寸。FZ/T90072—2014
本标准适用于纺织机械中独立安装的成套控制柜，独立安装的单个控制柜（不包括控制台）可参照选用。
2型式
控制柜的型式分单门、双门两种，见图1。中
a）单门柜
说明：
H高度；
D深度；
W-—宽度。
b)双门柜
高度尺寸从地面算起，不包括吊环、排气罩、接线盒，包括底座、脚轮和上下边框；深度尺寸和宽度尺寸不包括把手，元器件等突出部分。免费标准下载网bzxz
图1控制柜的型式

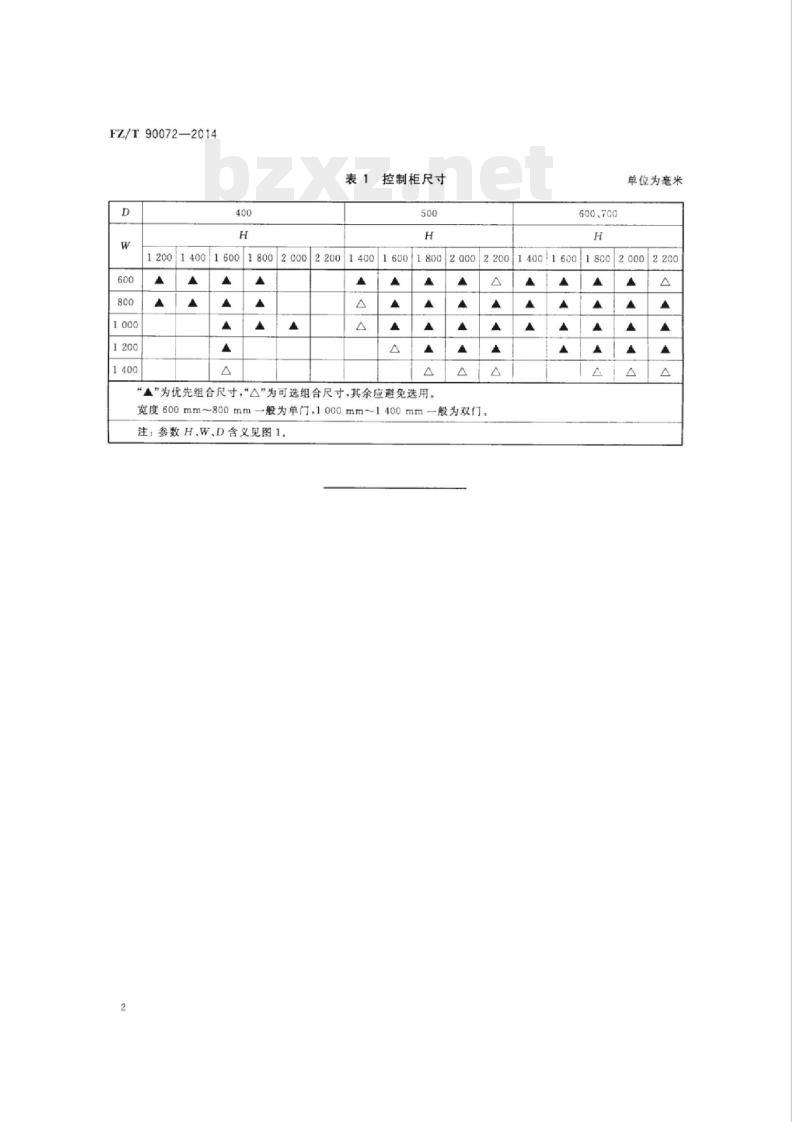

3尺寸
控制柜外形尺寸按表1的规定。
FZ/T90072—2014
控制柜尺寸
“^”为优先组合尺寸，“△”为可选组合尺寸，其余应避免选用。宽度600mm~800mm一般为单门，1000mm~1400mm一般为双门。注：参数H、W、D含义见图1.
单位为毫米
FZ/T90072-2014
打印H期：2014年7月6日F009A

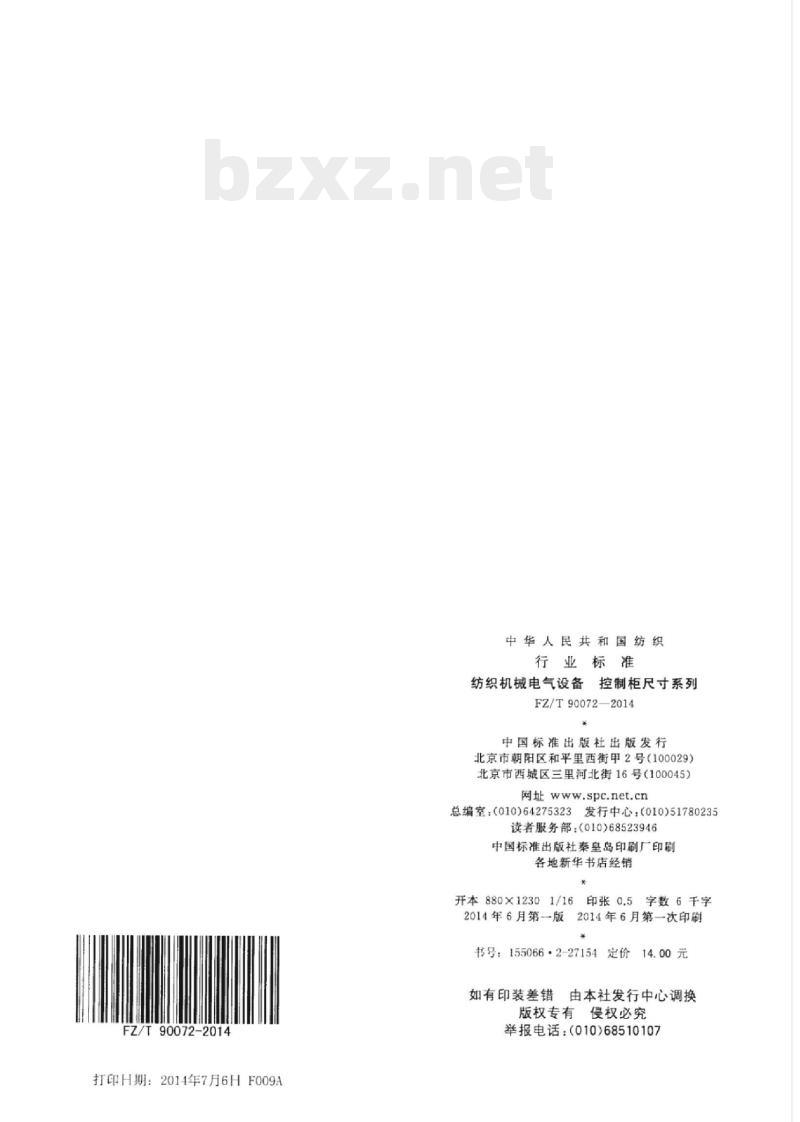

中华人民共和国纺织
行业标准
纺织机械电气设备控制柜尺寸系列FZ/T90072—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
印张0.5字数6千字
开本880×12301/16
2014年6月第一次印刷
2014年6月第-版
书号：1550662-27154定价
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
