FZ/T 92075-2008.
1范围
FZ/T 92075规定了织机卷取辊用包覆带的分类和标记、要求、试验方法、检验规则和包装、标志、储存.
FZ/T 92075适用于在织织物的握持和引出机构的卷取辊用橡胶、橡塑.塑料或其他高分子材料包覆带(以下简称“卷取带”),也适用于织机.印染机等卷取机构的压辊导布辊用包覆带。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 191包装储运图示标志
GB/T 321优先数和优先数系
GB/T 532硫化橡胶 或热塑性橡胶与织物粘合强度的测定
GB/T 1958-2004产品几何量技术规范(GPS)形状和位 置公差检测规定
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO 2859-1:1999 ,IDT)
GB/T 2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T2941--2006橡胶物理试验方法试样制备和调节通用程序
HG/T2580橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定
HG/T 2729- -1995 硫化橡胶 与薄片摩擦系数的测定滑动法
3分 类和标记
3.1 分类
3.1.1根据结构 ,分为单层(面层)或多层(基布和面层)卷取带,其结构型式及尺寸见图1.
6检验规则
6.1总则
6.1.1卷取带 应通过以下类别的检验:
-型式检验;
出厂检验。
6.1.2型式检验和 出厂检验应由制造厂质量检验部门负责进行,订货方也可按本标准中的出厂检验规定在一个月内对购进的卷取带进行验收;根据订货方要求,制造厂应提供出厂检验所在周期的型式检验报告。
6.1.3在型式检验或出厂检验中,被检验的样本单位若有不符合本标准表4.表5对检验项目的有关规定时,即为不合格;有一个或-一个以上不合格,即为不合格品。
6.2检验
6.2.1型式检验
6.2.1.1连续生产的卷取带应根据生产过程稳定的持续时间以条为样本单位进行型式检验,在改变设计、改进主要制造工艺.更换材料或中断生产后再恢复生产时,也应进行型式检验。
6.2.1.2型式检验应按 GB/T 2829中判别水平I的一次抽样方案,型式检验方案由表4给出。

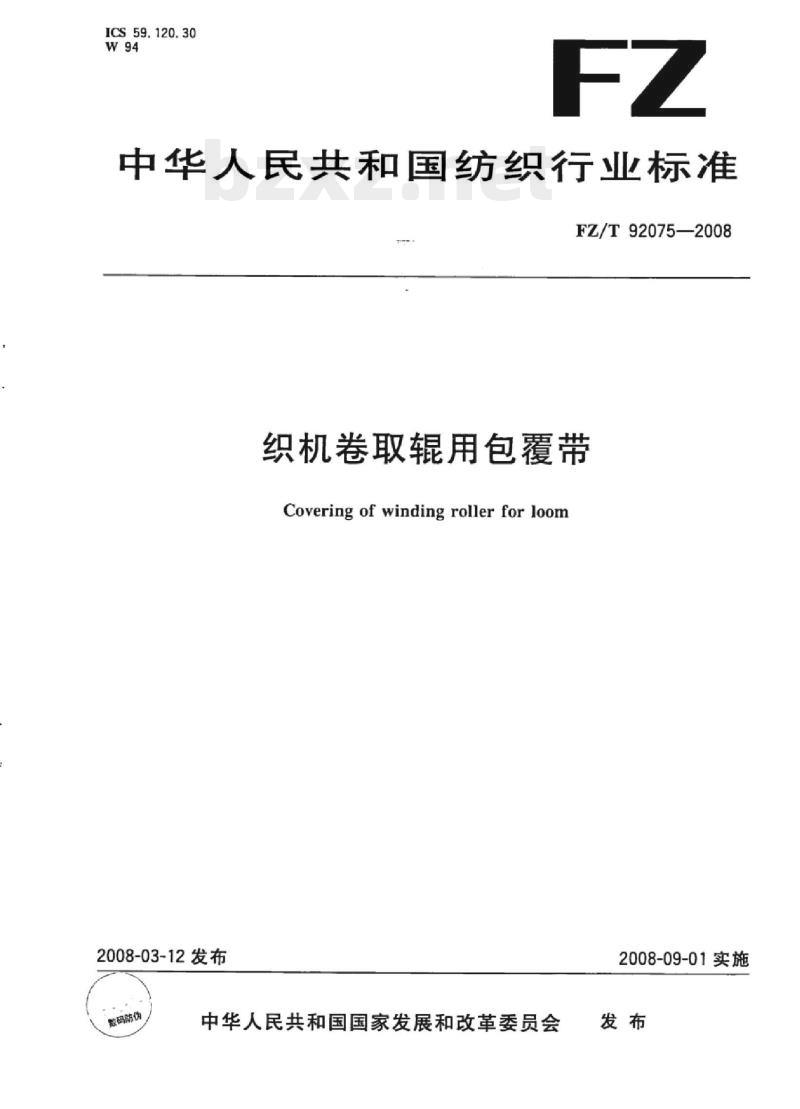

ICS59.120.30
中华人民共和国纺织行业标准
FZ/T92075—2008
织机卷取辊用包覆带
Covering ofwindingrollerfor loom2008-03-12发布
数码防伪
中华人民共和国国家发展和改革委员会2008-09-01实施

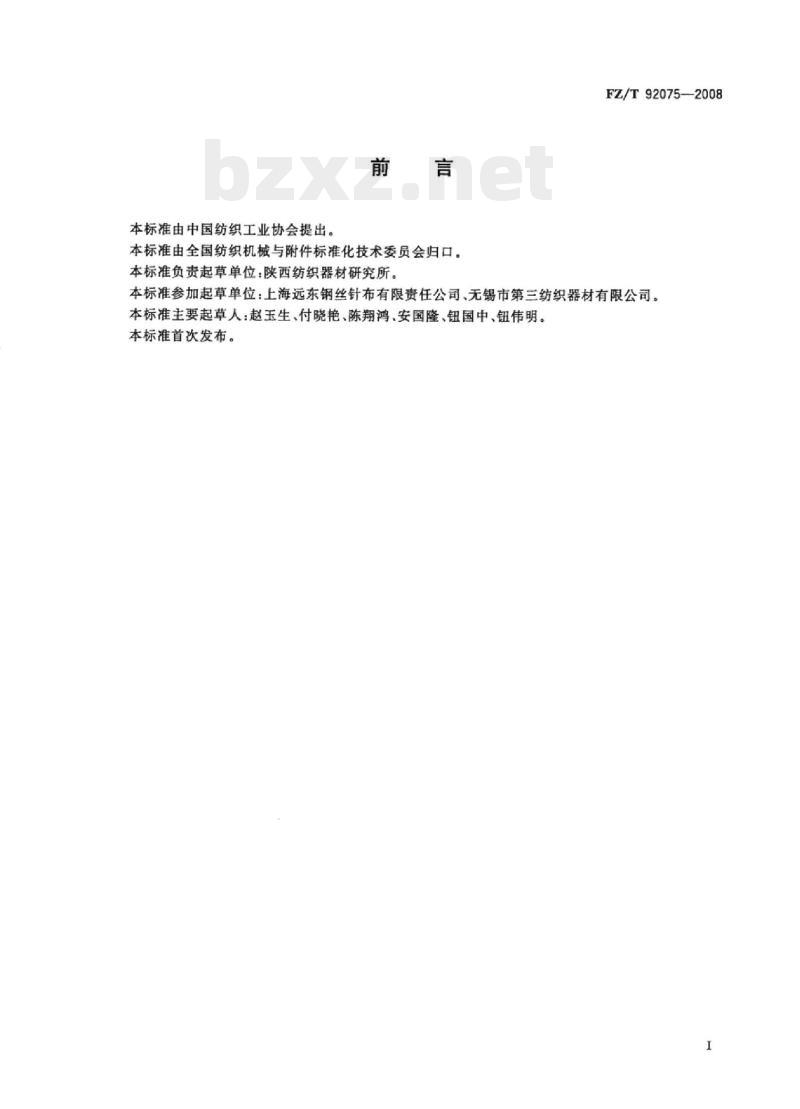

本标准由中国纺织工业协会提出。前言
本标准由全国纺织机械与附件标准化技术委员会归口。本标准负责起草单位：陕西纺织器材研究所。FZ/T92075—2008
本标准参加起草单位：上海远东钢丝针布有限责任公司、无锡市第三纺织器材有限公司。本标准主要起草人：赵玉生、付晓艳、陈翔鸿、安国隆、钮国中、钮伟明。本标准首次发布。

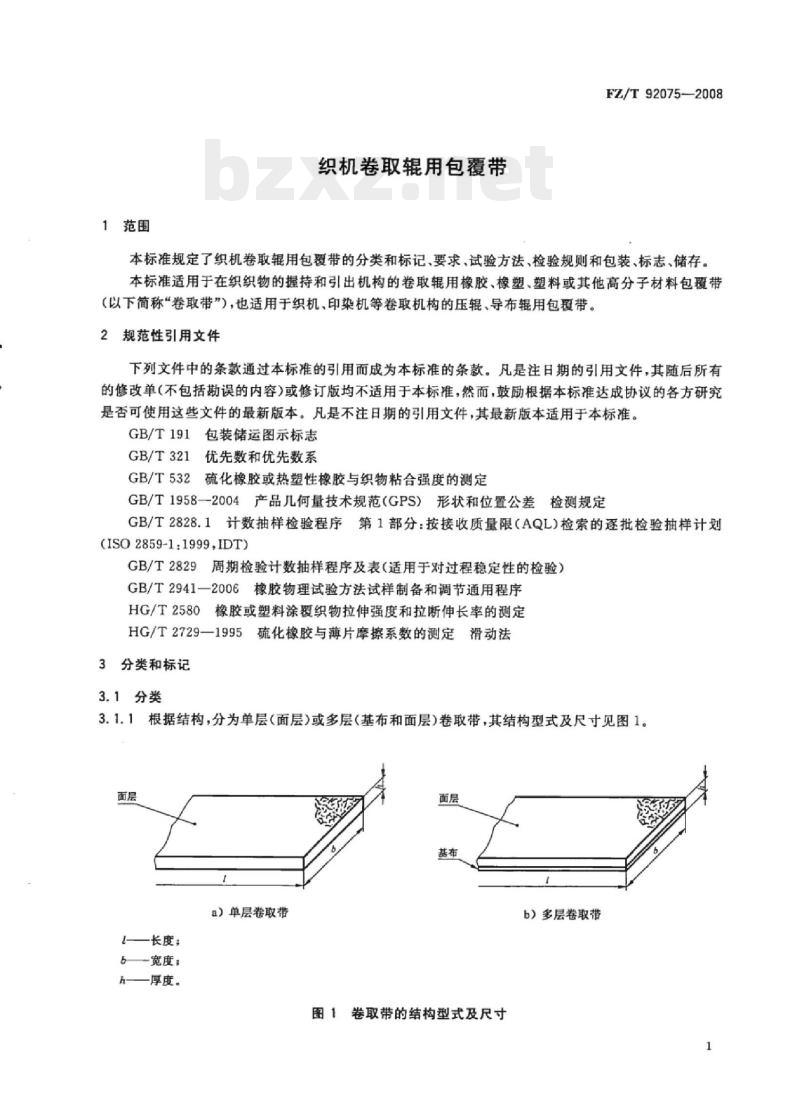

1范围
织机卷取辑辊用包覆带
FZ/T92075—2008
本标准规定了织机卷取辊用包覆带的分类和标记、要求、试验方法、检验规则和包装、标志、储存。本标准适用于在织织物的握持和引出机构的卷取辊用橡胶、橡塑、塑料或其他高分子材料包覆带（以下简称“卷取带”），也适用于织机，印染机等卷取机构的压辑、导布辊用包覆带。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T321优先数和优先数系
GB/T532硫化橡胶或热塑性橡胶与织物粘合强度的测定GB/T1958—2004产品几何量技术规范（GPS）形状和位置公差检测规定GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-11999,IDT)
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2941一2006橡胶物理试验方法试祥制备和调节通用程序HG/T2580橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定HG/T2729—1995硫化橡胶与薄片摩擦系数的测定滑动法3分类和标记
3.1分类
3.1.1根据结构，分为单层（面层)或多层基布和面层)卷取带，其结构型式及尺寸见图1。面层
—长度：
一宽度：
厚度。
a）单层卷取带
b》多层卷取带
图1卷取带的结构型式及尺寸
FZ/T92075--2008

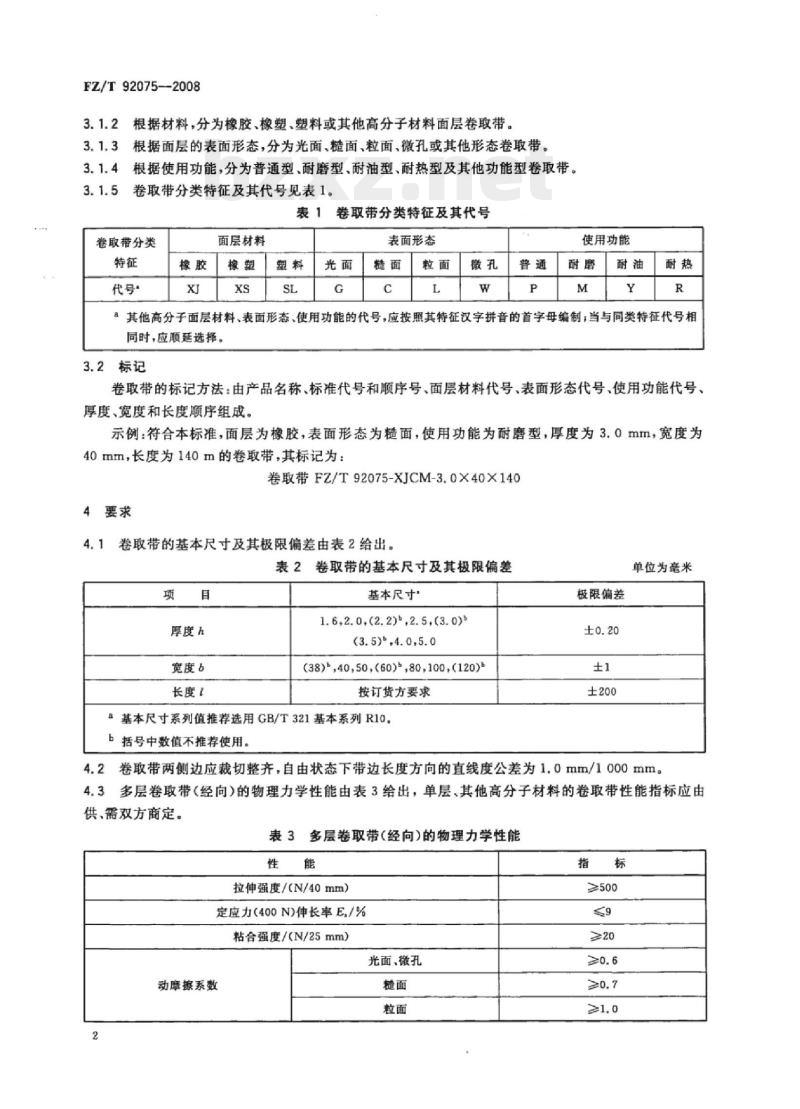

根据材料，分为橡胶，橡塑，塑料或其他高分子材料面层卷取带。根据面层的表面形态，分为光面、糙面、粒面、微孔或其他形态卷取带。3.1.3
根据使用功能，分为普通型、耐磨型、耐油型、耐热型及其他功能型卷取带。卷取带分类特征及其代号见表1。卷取带分类特征及其代号
卷取带分类
面层材料
表面形态
使用功能
a其他高分子面层材料、表面形态、使用功能的代号，应按照其特征汉字拼音的首字母编制：当与同类特征代号相同时，应顺延选择。
卷取带的标记方法：由产品名称、标准代号和顺序号、面层材料代号、表面形态代号、使用功能代号、厚度、宽度和长度顺序组成。
示例：符合本标准，面层为橡胶，表面形态为糙面，使用功能为耐磨型，厚度为3.0mm，宽度为40mm，长度为140m的卷取带，其标记为：卷取带FZ/T92075-XJCM-3.0×40×1404要求
卷取带的基本尺寸及其极限偏差由表2给出。4.1
表2卷取带的基本尺寸及其极限偏差项
厚度h
长度？
基本尺寸·
1.6,2.0,(2.2),2.5,(3.0)b
(3.5),4.0,5.0
(38),40,50,60),80,100,(120)
按订货方要求
a基本尺寸系列值推荐选用GB/T321基本系列R10。b括号中数值不推荐使用。
极限偏差
单位为毫米
卷取带两侧边应裁切整齐，自由状态下带边长度方向的直线度公差为1.0mm/1000mm。42
4.3多层卷取带（经向）的物理力学性能由表3给出，单层、其他高分子材料的卷取带性能指标应由供、需双方商定。
表3多层卷取带（经向的物理力学性能性能
拉伸强度/（N/40mm）
定应力(400N)伸长率E./%
粘合强度/（N/25mm）
光面、微孔
动摩擦系数

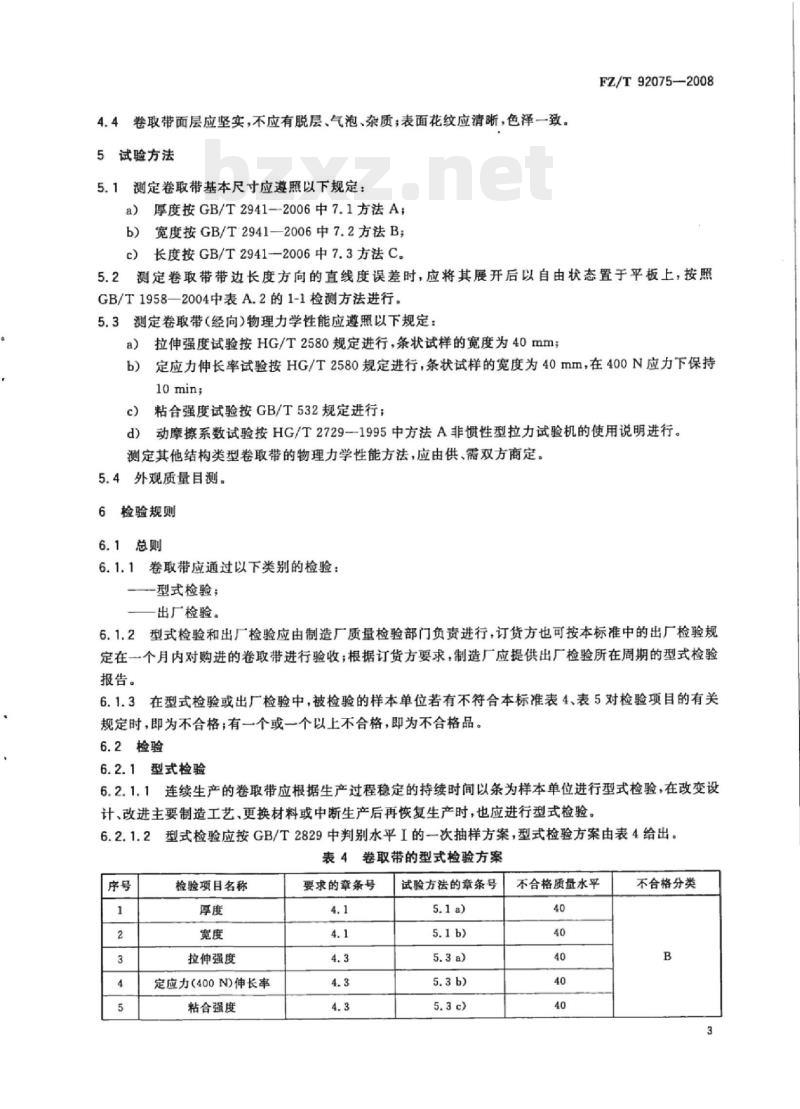

4.4卷取带面层应坚实，不应有脱层、气泡、杂质；表面花纹应清晰，色泽一致。5试验方法
5.1测定卷取带基本尺寸应遵照以下规定：a）厚度按GB/T2941-2006中7.1方法A；b）宽度按GB/T2941—2006中7.2方法B；c）长度按GB/T2941—2006中7.3方法C。FZ/T92075—-2008
5.2测定卷取带带边长度方向的直线度误差时，应将其展开后以自由状态置于平板上，按照GB/T1958—2004中表A.2的1-1检测方法进行。5.3测定卷取带（经向）物理力学性能应遵照以下规定：a）拉伸强度试验按HG/T2580规定进行，条状试样的宽度为40mmb）定应力伸长率试验按HG/T2580规定进行，条状试样的宽度为40mm，在400N应力下保持10min
c）粘合强度试验按GB/T532规定进行；d）动摩擦系数试验按HG/T2729--1995中方法A非惯性型拉力试验机的使用说明进行。测定其他结构类型卷取带的物理力学性能方法，应由供、需双方商定。5.4外观质量目测。
6检验规则
6.1总则
6.1.1卷取带应通过以下类别的检验：一型式检验：
出厂检验。
6.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在一个月内对购进的卷取带进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
6.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合本标准表4、表5对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。6.2检验
6.2.1型式检验
6.2.1.1连续生产的卷取带应根据生产过程稳定的持续时间以条为样本单位进行型式检验，在改变设计、改进主要制造工艺、更换材料或中断生产后再恢复生产时，也应进行型式检验。6.2.1.2型式检验应按GB/T2829中判别水平I的一次抽样方案，型式检验方案由表4给出。表4卷取带的型式检验方案
检验项目名称
拉伸强度
定应力(400N)伸长率
粘合强度
要求的章条号
不合格质量水平
试验方法的章条号
不合格分类
FZ/T92075-2008
检验项目名称
动摩擦系数
带边直线度
外观质量
6.2.2出厂检验
要求的章条号
表4(续）
试验方法的章条号
经型式检验合格后，方可进行出厂检验。6.2.2.1
不合格质量水平
不合格分类
每批卷取带都应以条为样本单位进行出厂检验。出厂检验应按GB/T2828.1中的一次抽样方案，从正常检验开始，出厂检验方案由表5给出。表5卷取带的出厂检验方案
检验项目名称
带边直线度
外观质盘
包装、标志、储存
7.1包装
要求的章条号免费标准下载网bzxz
试验方法的章条号
7.1.1卷取带应经检验合格并附有合格证，方可进行包装。7.1.2卷取带应以盘状交货，并用防潮材料包装。7.1.3卷取带应采用外包装箱，并采用多件包装方法。7.2标志
7.2.1产品标志
每条卷取带上均应有产品标志，其上标明：制造厂名或商标；
b）产品标记；
生产批号或生产日期。
7.2.2包装标志
7.2.2.1运输包装收发货标志
制造厂名和商标；
产品标记；
数量；
d）毛重；
e）生产批号或生产日期：
体积（长×宽×高一m）。
接收质量限
不合格分类
2包装储运图示标志
“怕晒”、“怕雨”标志应符合GB/T191规定。FZ/T92075-2008
3储存
7.3.1卷取带应包装完好地存放在通风干燥并无腐蚀性介质的环境中，并远离热源、避免阳光照射。7.3.2
在正常储存条件下，卷取带质量在1a内应符合本标准。5
