FZ/T 93003-2002
基本信息
标准号： FZ/T 93003-2002
中文名称：纺纱和捻线用金属钩
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2576049
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 93003-2002.
1范围
FZ/T 93003规定了纺纱和捻线用金属钩(以下简称“金属钩”)的分类和标记、要求、试验方法、检验规则和包装.标志.贮存。
FZ/T 93003适用于纺纱和捻线垂面钢领和锥面钢领用金属钩。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T2828--1987逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 2829- -1987 周 期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
GB/T 4340.1- -1999金 属维氏硬度试验第1 部分:试验方法
3分类和标记
3.1根据钢领型式,金属钩分为与HZ型垂面钢领和J型锥面钢领配用两类。
3.2根据材料, 金属钩分为钢丝金属钩和铜丝金属钩。
3.3金属钩的号数是表示 1000个同型号金属钩公称质量的克数值(金属钩的公英制号数对照见附录A)。
3.4金 属钩的基本形状、截面形状、号数系列和配用的钢领高度应符合图1.图2及表1规定。
3.5金属钩的标记方法:由产品名称、配用的钢领类型代号及其高度、制造厂对金属钩圈型的命名、截面形状代号、材料.号数和标准号顺序组成。
示例:配用HZ型钢领高度为16.7mm.圈型无命名、用半圆形黄铜丝制造.号敷为224的金属钩应标记为;金属钩HZ16.7 dr黄铜-224 FZ/T 93003
1范围
FZ/T 93003规定了纺纱和捻线用金属钩(以下简称“金属钩”)的分类和标记、要求、试验方法、检验规则和包装.标志.贮存。
FZ/T 93003适用于纺纱和捻线垂面钢领和锥面钢领用金属钩。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T2828--1987逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 2829- -1987 周 期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
GB/T 4340.1- -1999金 属维氏硬度试验第1 部分:试验方法
3分类和标记
3.1根据钢领型式,金属钩分为与HZ型垂面钢领和J型锥面钢领配用两类。
3.2根据材料, 金属钩分为钢丝金属钩和铜丝金属钩。
3.3金属钩的号数是表示 1000个同型号金属钩公称质量的克数值(金属钩的公英制号数对照见附录A)。
3.4金 属钩的基本形状、截面形状、号数系列和配用的钢领高度应符合图1.图2及表1规定。
3.5金属钩的标记方法:由产品名称、配用的钢领类型代号及其高度、制造厂对金属钩圈型的命名、截面形状代号、材料.号数和标准号顺序组成。
示例:配用HZ型钢领高度为16.7mm.圈型无命名、用半圆形黄铜丝制造.号敷为224的金属钩应标记为;金属钩HZ16.7 dr黄铜-224 FZ/T 93003
标准图片预览
标准内容

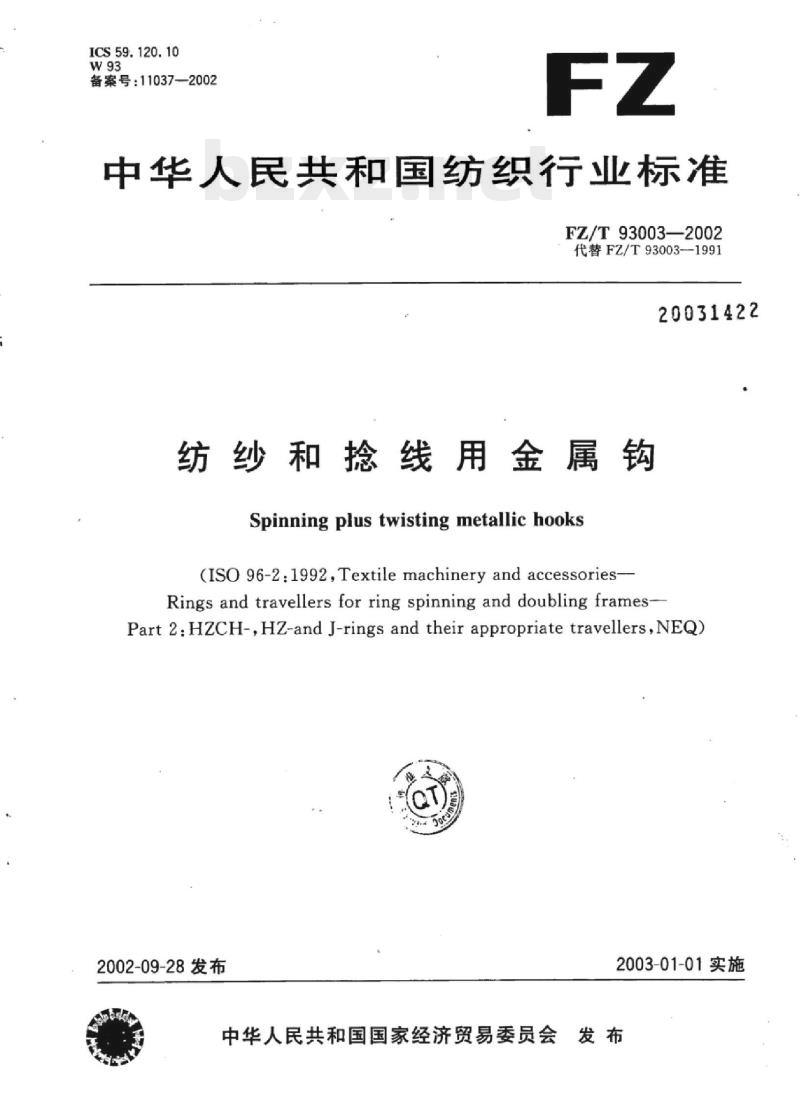

ICS59.120.10
备案号：11037--2002
中华人民共和国纺织行业标准
FZ/T930032002
代替FZ/T93003-1991
20031422
纺纱和捻线用金属钩
Spinning plus twisting metallic hooks(ISO96-2.1992,TextilemachineryandaccessoriesRings and travellers for ring spinning and doubling frames-Part 2:HZCH-,HZ-and J-rings and their appropriate travellers,NEQ)2002-09-28发布
2003-01-01实施

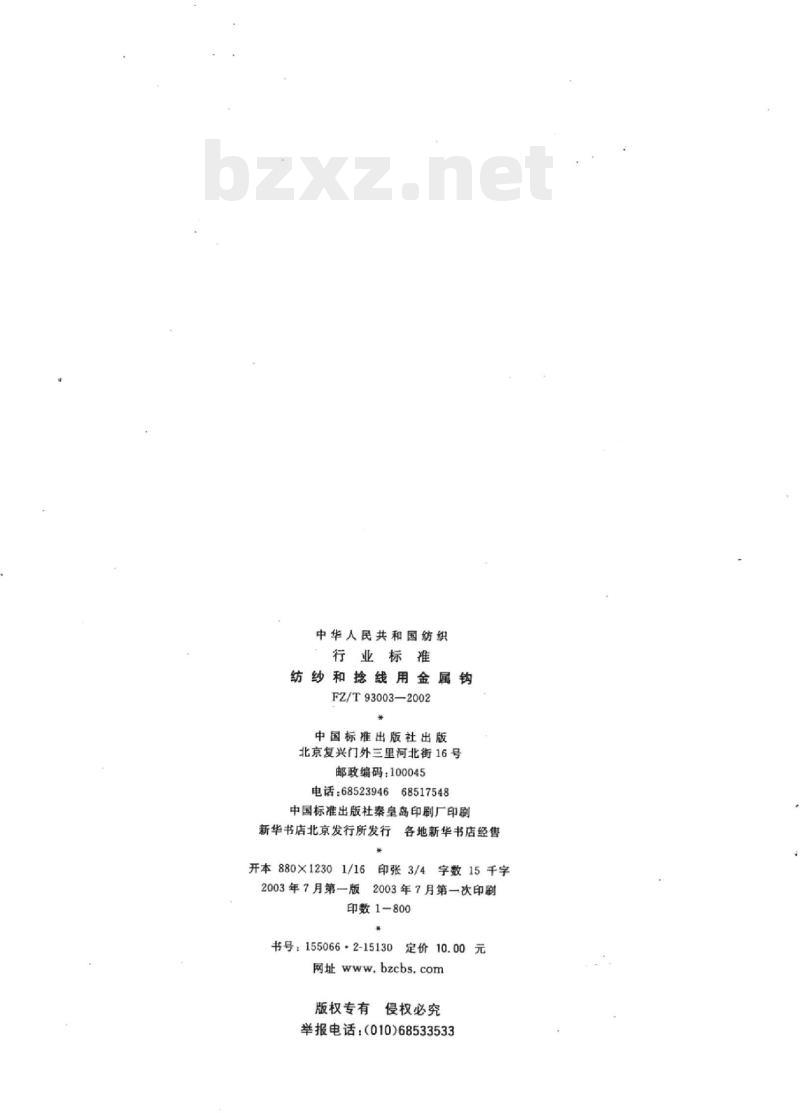

中华人民共和国国家经济贸易委员会发布中华人民共和国纺织
行业标准
纺纱和挖线用金属钩
FZ/T93003—2002
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售*
开本880×12301/16
印张3/4
字数15千字
2003年7月第一版
反2003年7月第一次印刷
印数1-800
书号：155066·2-15130定价10.00元网址bzcbs.com
版权专有侵权必究
举报电话：（010)68533533

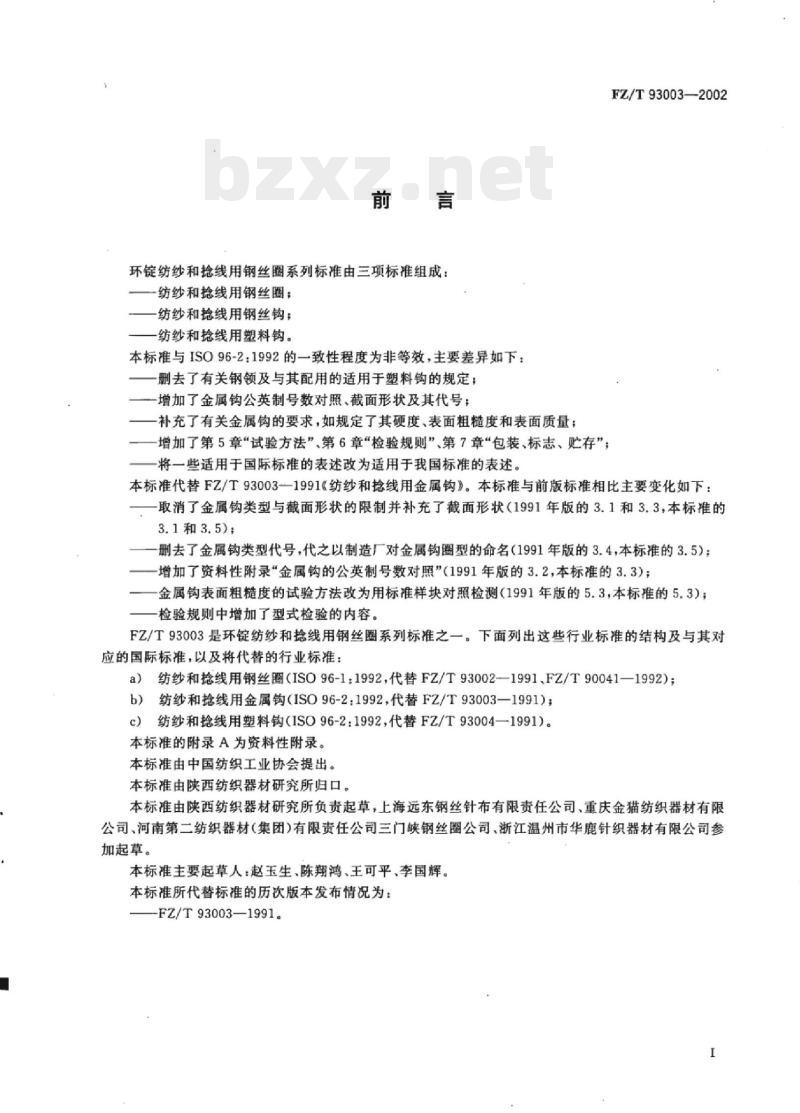

环锭纺纱和抢线用钢丝圈系列标准由三项标准组成：纺纱和抢线用钢丝圈；
纺纱和抢线用钢丝钩：
纺纱和抢线用塑料钩。
本标推与ISO96-2：1992的一致性程度为非等效，主要差异如下：删去了有关钢领及与其配用的适用于塑料钩的规定；增加了金属钩公英制号数对照、截面形状及其代号；补充了有关金属钩的要求，如规定了其硬度，表面粗糙度和表面质量；FZ/T93003—2002
增加了第5章“试验方法”、第6章“检验规则”第7章“包装、标志、贮存”；将一些适用于国际标准的表述改为适用于我国标准的表述。本标准代替FZ/T93003-1991《纺纱和捻线用金属钩》。本标准与前版标推相比主要变化如下：一取消了金属钩类型与截面形状的限制并补充了截面形状（1991年版的3.1和3.3，本标准的3.1和3.5）；
删去了金属钩类型代号，代之以制造厂对金属钩圈型的命名（1991年版的3.4，本标准的3.5）：增加了资料性附录“金属钩的公英制号数对照”（1991年版的3.2，本标准的3.3)；金属钩表面粗糙度的试验方法改为用标准样块对照检测（1991年版的5.3，本标准的5.3）；检验规则中增加了型式检验的内容。FZ/T93003是环锭纺纱和捻线用钢丝圈系列标准之一。下面列出这些行业标准的结构及与其对应的国际标准，以及将代替的行业标准：纺纱和抢线用钢丝圈（ISO96-1：1992，代替FZ/T93002—1991、FZ/T90041—1992）；a）
纺纱和抢线用金属钩（ISO96-21992，代替FZ/T93003—1991)；b)
纺纱和抢线用塑料钩（ISO96-2：1992，代替FZ/T93004—1991）。本标准的附录A为资料性附录。
本标准由中国纺织工业协会提出。本标准由陕西纺织器材研究所归口。本标准由陕西纺织器材研究所负责起草，上海远东钢丝针布有限责任公司、重庆金猫纺织器材有限公司、河南第二纺织器材（集团）有限责任公司三门峡钢丝圈公司、浙江温州市华鹿针织器材有限公司参加起草。
本标准主要起草人：赵玉生、陈翔鸿、王可平、李国辉。本标准所代替标准的历次版本发布情况为：-FZ/T93003—1991

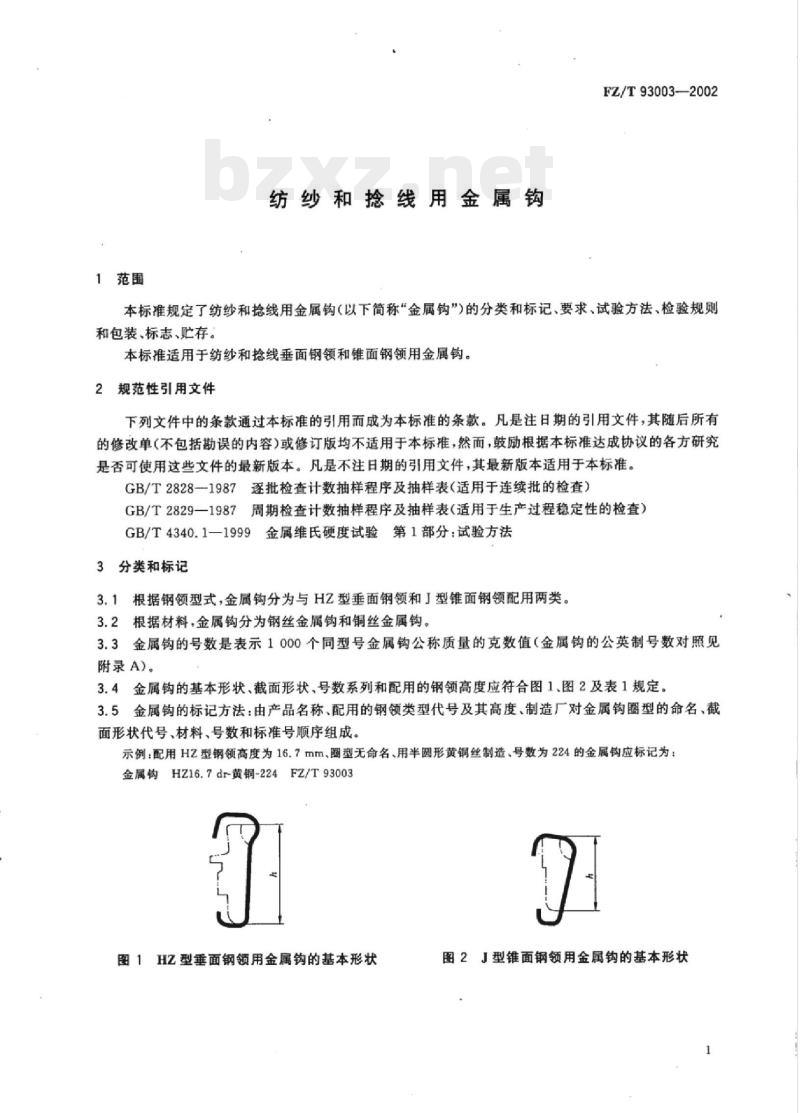

1范围
纺纱和捻线用金属钩
FZ/T93003—2002
本标准规定了纺纱和捻线用金属钩（以下简称“金属钩”）的分类和标记、要求、试验方法、检验规则和包装、标志、贮存。
本标准适用于纺纱和捻线垂面钢领和锥面钢领用金属钩。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829一1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T4340.11999金属维氏硬度试验第1部分：试验方法3分类和标记
3.1根据钢领型式，金属钩分为与HZ型垂面钢领和J型锥面钢领配用两类。3.2根据材料+金属钩分为钢丝金属钩和铜丝金属钩。3.3金属钩的号数是表示1000个同型号金属钩公称质量的克数值（金属钩的公英制号数对照见附录A）。
3.4金属钩的基本形状、截面形状，号数系列和配用的钢领高度应符合图1.图2及表1规定。3.5金属钩的标记方法：由产品名称、配用的钢领类型代号及其高度、制造厂对金属钩圈型的命名、截面形状代号、材料、号数和标难号顺序组成。示例：配用HZ型钢领高度为16.7mm、圈型无命名、用半圆形黄铜丝制造、号数为224的金属钩应标记为：金属钩HZ16.7dr黄铜-224FZ/T93003图1HZ型垂面钢领用金属钩的基本形状图2J型锥面钢领用金属钩的基本形状FZ/T93003—2002
配用钢领型号
表1金属钩的截面形状、号数系列和配用的钢领高度金
非国际标准中规定值。
半圆形
号数系列
4.1100个同型号金属钩的公称质量允许偏差应为其号数值的土3%。4.2钢丝金属钩的小负荷维氏硬度应为600HV0.2~750HV0.2。4.3钢丝金属钩的表面粗糙度R。最大允许值应为0.40um。4.4金属钩表面不应有锈斑、毛刺、裂纹和影响使用的伤痕。试验方法
5.1金属钩的质量应用感量不大于20mg的天平称量。5.2金属钩的硬度应按GB/T4340.1-1999的规定进行检测。5.3金属钩的表面粗糙度应用标准样块对照检测。5.4金属钩的表面质量目测。
6检验规则
6.1总则
6.1.1金属钩应通过以下类别的检验：-型式检验；
出厂检验。
配用钢领高度h/mm
6.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在一个月内对进厂的金属钩进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
FZ/T93003—2002
6.1.3在型式检验或出厂检验中，被检查的样本单位若有不符合本标准有关规定时，即为不合格。6.2检验
6.2.1型式检验
6.2.1.1连续生产的金属钩应定期进行型式检验，在改进主要制造工艺、更换材料或中断生产后再恢复生产时，也应进行型式检验。6.2.1.2
进行。
型式检验按GB/T2829一1987中判别水平I的一次抽样方案，型式检验方案应按表2规定。表2金属钩的型式检验方案
检验项目名称
公称质量
表面粗糙度
外观质量
要求的章条号
不合格质量水平
试验方法的章条号
样本的抽取和检查应按GB/T2829—1987中的4.9和4.10规定进行。不合格分类
型式检验合格或不合格的判断和检查后的处置应按GB/T2829—1987中4.11和4.12规定6.2.2出厂检验
每批金属钩都应进行出厂检验，经型式检验合格后方可进行出厂检验，6.2.2.2出厂检验按GB/T28281987中的-次抽样方案，从正常检查开始，并按GB/T2828—1987中4.6.3和4.6.4规定进行，出厂检验方案应按表3规定。表3金属钩的出厂检验方案
检验项目名称要求的章条号
公称质量
表面粗糙度
外观质量Www.bzxZ.net
进行。
试验方法的章条号
样本单位
检查水平
100个
合格质量水平
不合格分类
样本的抽取和检查应按GB/T2828—1987中4.9和4.10规定进行出厂检验合格或不合格的判断和检查后的处置应按GB/T2828一1987中4.11和4.12规定7包装、标志、贮存
金属钩应用镀锌铁皮或其他材料制造的包装盒盛装，包装盒的底面尺寸为100mm×75mm，高度为35，50，65，120mm；运往外地时应加外包装，外包装采用钉板箱或双瓦楞纸箱。7.2标志
金属钩的包装标志应符合以下规定。7.2.1每个包装盒上标明：
制造厂名和商标；
b）产品标记；
c）数量；
d）生产年月或生产批号：
e）合格标志。
7.2.2外包装箱上标明：
FZ/T93003—2002
制造厂名：
产品标记：
盒数；
毛重：
体积（长×宽×高=m）
出厂日期；
小心轻放及怕湿标志。
7.3购存
金属钩应贮存在通风干燥处，供货方应保证金属钩到达使用厂后的一年内不生锈。公制号数
1系列
2系列
附录A
（资料性附录）
金属钩的公英制号数对照
金属钩的公英制号数对照表
英制号数
8.0系列
10.3系列
11.1,16.7,22.2系列
FZ/T93003—2002
25.4系列
FZ/T93003—2002
公制号数
1系列
2系列”
8.0系列
表A.1（续）
英制号数
10.3系列
11.1,16.7,22.2系列
25.4系列
公制号数
1系列
2系列*
8.0系列
表A.1(续）
英制号数
10.3系列
11.1,16.7,22.2系列
FZ/T93003—2002
25.4系列
..2·650
FZ/T93003—2002
公制号数
2系列·
1系列
8.0系列
表A.1（续）
英制号数”
11.1,16.7,22.2系列
10.3系列
25.4系列
选自GB321中基本系列R40，非国际标准规定值，不推荐使用。英制号数系列根据金钩配用的钢领高度，分为四个系列，每个系列中左边一列为英制号数，右边一列为b
1000个金属钩的克数值。
版权专有侵权必究
书号：1550662-15130
FZ/T93003-2002
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
