FZ/T 93077-2011.
1范围
FZ/T 93077规定了环锭细纱机用导纱钩的术语和定义、分类和标记、要求、试验方法、检验规则和包装.标志、运输、储存。
FZ/T 93077适用于环锭细纱机用导纱钩(以下简称“导纱钩”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 2828.1计数抽样检验程序 第 1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 2829周期检验计 数抽样程序及表(适用于对过程稳定性的检验)
GB/T 4340.1金属材料维氏硬度试验第 1部分:试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1导纱钩guiding wire
在环锭细纱机上导引由前罗拉输出纱线至卷捻部分的钩状零件(见图1)。6试验方法
6.1导纱孔直径应用通止型塞规检验,其他尺寸应用游标卡尺或外径千分尺测定。
6.2应采用投影仪检验导纱孔中心与钩柄中心的对称度误差,投影仪放大倍数为20。
6.3测定 硬度时,应按GB/T 4340.1的规定进行。
6.4检验表面粗糙度时,应将导纱钩与表面粗糙度标准样块放大100倍进行对照。
6.5检验外观质量时,用棉纤维在导纱钩表面滑擦,应不牵挂纤维。
6.6检验导纱钩表面耐锈蚀性时,把导纱钩置于浓度为10%的氯化钠溶液汽雾中72h,应无锈班.

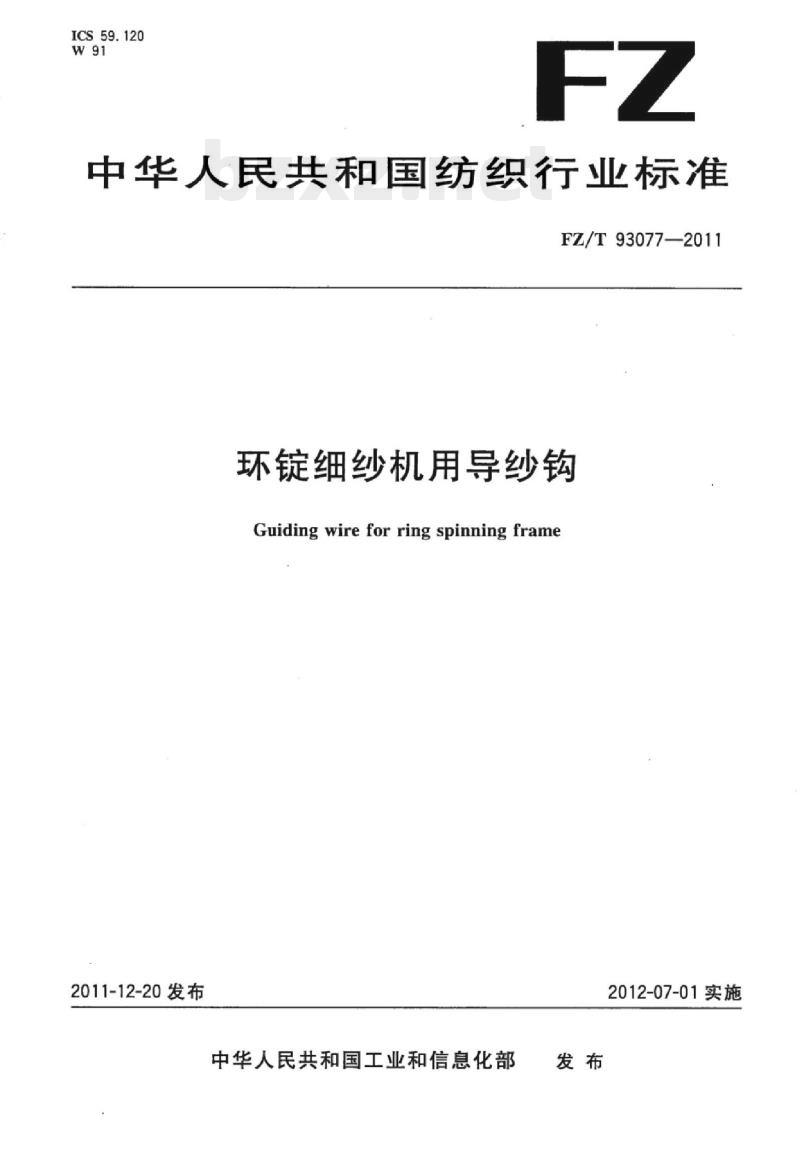

ICS59.120
中华人民共和国纺织行业标准
FZ/T93077—2011
环锭细纱机用导纱钩
Guiding wire for ring spinning frame2011-12-20发布
中华人民共和国工业和信息化部发布
2012-07-01实施

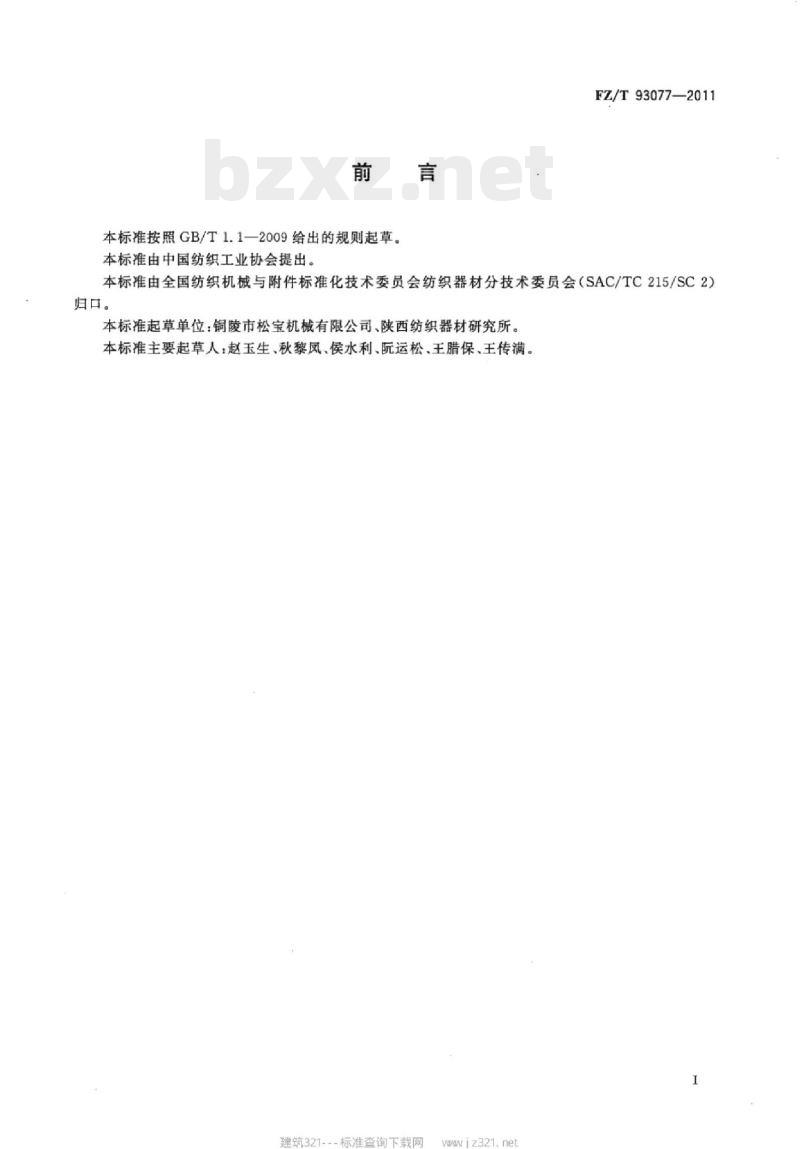

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业协会提出。言
FZ/T93077—2011
本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本标准起草单位：铜陵市松宝机械有限公司、陕西纺织器材研究所。本标准主要起草人：赵玉生、秋黎凤、侯水利、阮运松、王腊保、王传满。建筑321---标准查询下载网
wwwwiz321.net

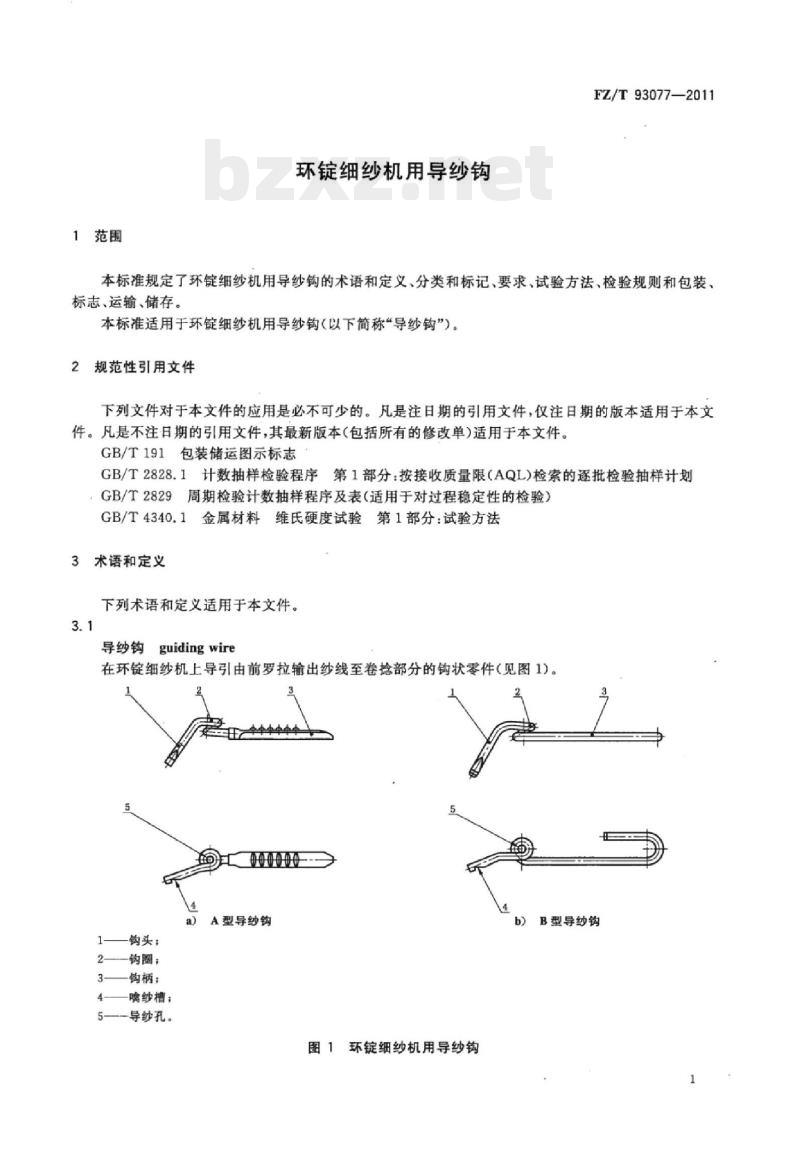

1范围
环锭细纱机用导纱钩
FZ/T93077—2011
本标准规定了环锭细纱机用导纱钩的术语和定义、分类和标记、要求、试验方法、检验规则和包装、标志、运输、储存。
本标准适用于环锭细纱机用导纱钩（以下简称“导纱钩”）。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4340.1金属材料维氏硬度试验第1部分：试验方法3术语和定义
下列术语和定义适用于本文件。3.1
导纱钩
guiding wire
在环锭细纱机上导引由前罗拉输出纱线至卷捻部分的钩状零件（见图1）。P中中uo
000000
钩头；
钩圈：
钩柄；
纱槽；
5——导纱孔。
A型导纱钩
图1环锭细纱机用导纱钩
B型导纱钩
FZ/T93077—2011

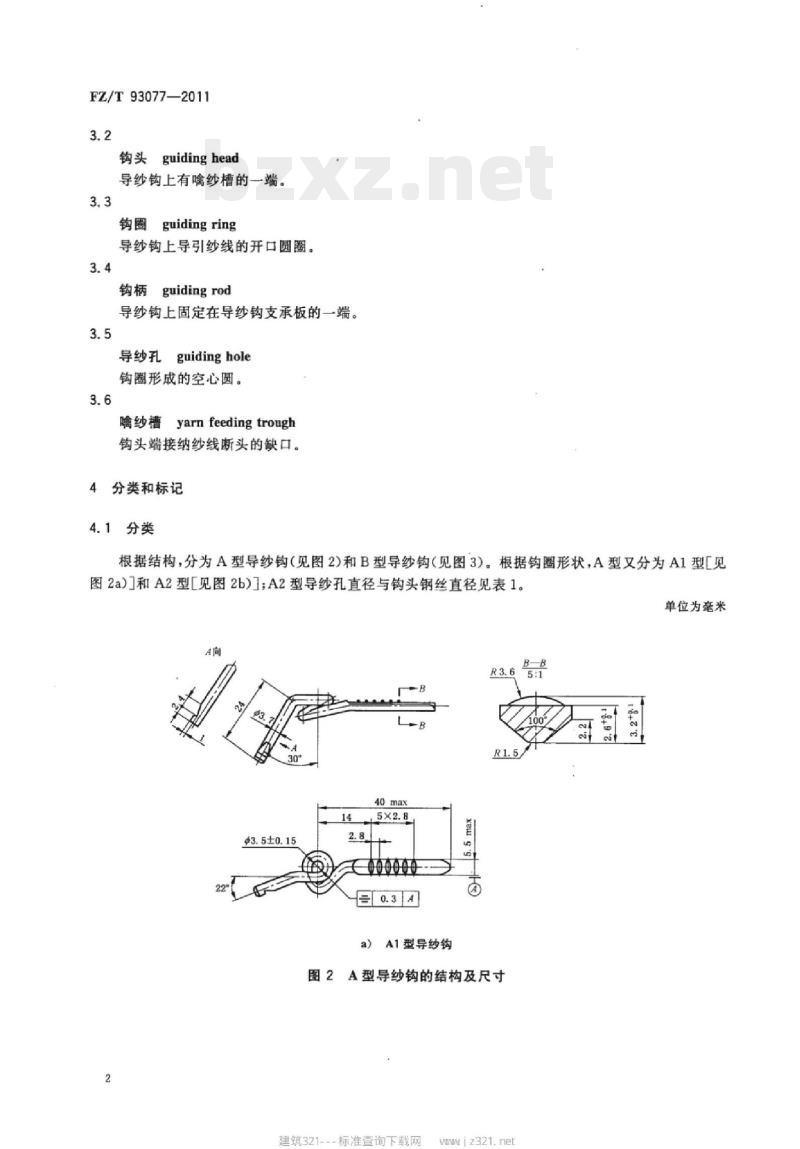

钩头guidinghead
导纱钩上有嘱纱槽的一端。
钩图guiding ring
导纱钩上导引纱线的开口圆圈。3.4
钩柄guidingrod
导纱钩上固定在导纱钩支承板的一端。3.5
导纱孔guidinghole
钩圈形成的空心圆。
噶纱槽yarnfeedingtrough免费标准bzxz.net
钩头端接纳纱线断头的缺口。
4分类和标记
4.1分类
根据结构，分为A型导纱钩（见图2)和B型导纱钩（见图3）。根据钩圈形状，A型又分为A1型[见图2a)]和A2型［见图2b)]；A2型导纱孔直径与钩头钢丝直径见表1。单位为毫米
63.5±0.15
a）A1型导纱钩
图2A型导纱钩的结构及尺寸
建筑321--标准查询下载网
wwwiz321.net
Q00000

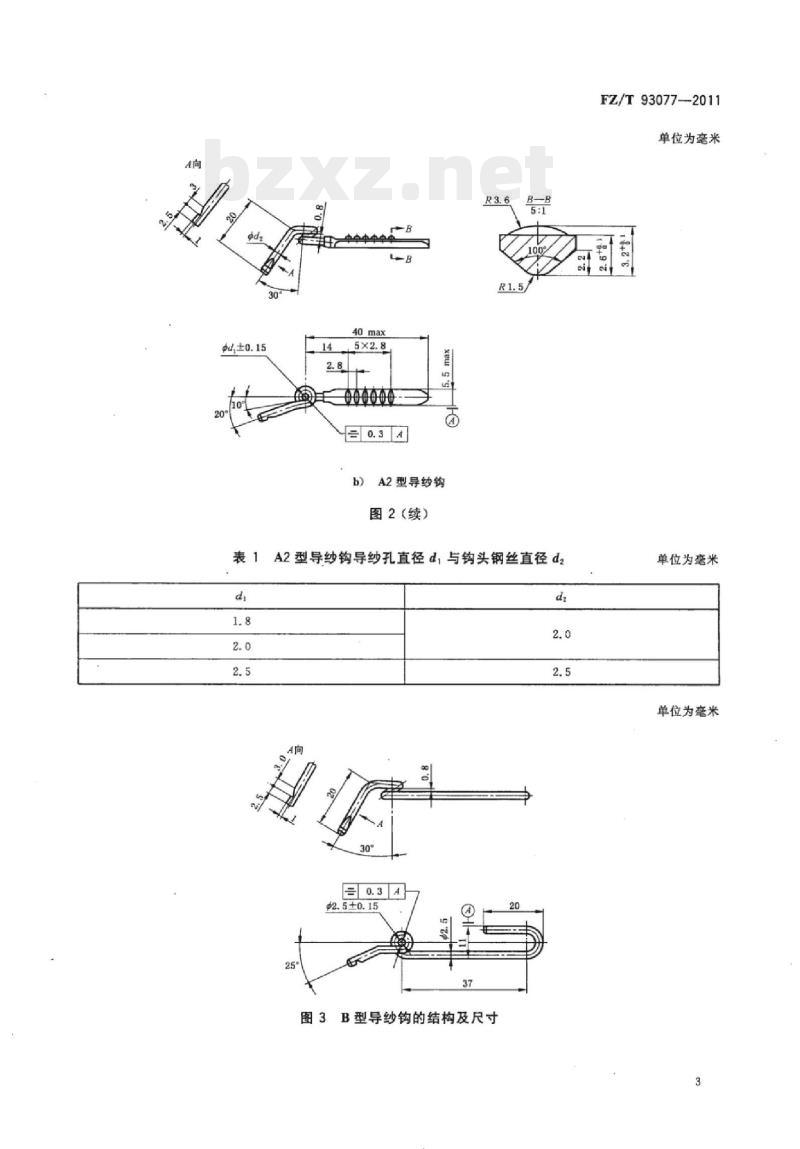

A2型导纱钩
图2（续）
A2型导纱钩导纱孔直径d，与钩头钢丝直径d2d
图3B型导纱钩的结构及尺寸
FZ/T93077-2011
单位为毫米
单位为毫米
单位为毫米
FZ/T93077-2011
4.2标记
导纱钩的标记方法：由产品名称、标准代号和顺序号、分类代号、钩头钢丝直径和导纱孔直径顺序组成。
示例：钩头钢丝直径为2.5mm，导纱孔直径为2.5mm的A2型导纱钩，其标记为：导纱钩FZ/T93077-A2-2525
5要求
5.1导纱钩的结构、基本尺寸及极限偏差：a）A型导纱钩应符合图2及表1的规定；b）B型导纱钩应符合图3的规定。5.2钩圈表面显微维氏硬度应不小于950HV0.1。5.3钩圈表面粗糙度Ra值应不大于0.5μm。5.4导纱钩表面应光滑、无划痕、无毛刺、耐锈蚀。6试验方法
6.1导纱孔直径应用通止型塞规检验，其他尺寸应用游标卡尺或外径千分尺测定。6.2应采用投影仪检验导纱孔中心与钩柄中心的对称度误差，投影仪放大倍数为20。6.3测定硬度时，应按GB/T4340.1的规定进行。6.4检验表面粗糙度时，应将导纱钩与表面粗糙度标准样块放大100倍进行对照。6.5检验外观质量时，用棉纤维在导纱钩表面滑擦，应不牵挂纤维。6.6检验导纱钩表面耐锈蚀性时，把导纱钩置于浓度为10%的氯化钠溶液汽雾中72h，应无锈斑。7检验规则
7.1总则
7.1.1导纱钩应通过以下类别的检验：a）型式检验；
b）出厂检验。
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在1个月内对购进的导纱钩进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
7.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合本标准表1、表2对检验项目的有关规定时，即为不合格；有一个或一个以上不合格，即为不合格品。7.2检验
7.2.1型式检验
7.2.1.1连续生产的导纱钩应定期进行型式检验，在改进结构、主要制造工艺，更换材料或中断生产后再恢复生产时，也应进行型式检验。7.2.1.2型式检验应按GB/T2829中判别水平Ⅱ的一次抽样方案，型式检验方案由表2给出。4
建筑321---标准查询下载网
wwwiz321.net
钩柄尺寸
检验项目名称
导纱孔直径
导纱孔中心与钩柄中心的对称度钩圈表面显微维氏硬度
钩圈表面粗糙度
外观质量
7.2.2出厂检验
表2导纱钩的型式检验方案
要求的章条号
经型式检验合格后，方可进行出厂检验。试验方法的章条号
FZ/T93077—2011
不合格质量水平
不合格分类
7.2.2.2每批导纱钩都应以个为样本单位进行出厂检验，出厂检验应按GB/T2828.1中的一次抽样方案，从正常检验开始，出厂检验方案由表3给出。表3导纱钩的出厂检验方案
钩柄尺寸
检验项目名称
导纱孔直径
外观质量
包装、标志、运输、储存
8.1包装
要求的章条号
试验方法的章条号
8.1.1导纱钩应经检验合格并附有合格证，方可进行包装。接收质量限
8.1.2导纱钩应采用多件包装，采用纸或塑料或其他材料制成的包装盒盛装。8.1.3导纱钩运往外地时应加外包装，外包装应采用硬包装箱或双瓦楞纸箱。8.2标志
每个包装盒上标明：
制造厂名和商标；
产品标记；
数量；
生产批号或生产日期。
外包装箱上标明：
运输包装收发货标志：
1）制造厂名和商标；
2）产品标记；
3）盒数和数量；
不合格分类
FZ/T93077-2011
毛重；
生产批号或生产日期：
体积（长×宽×高=
b）包装储运图示标志：“怕雨”、“易碎物品”标志应符合GB/T191规定。8.3运输
搬运导纱钩时应轻拿、轻放，运输中应加盖遮篷8.4储存
导纱钩应储存在通风干燥并无腐蚀性介质的环境中。to
