FZ/T 93062-2012
基本信息
标准号： FZ/T 93062-2012
中文名称：针刺法非织造布生产联合机
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2166345
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 93062-2012.
1范围
FZ/T 93062规定了针刺法非织造布生产联合机(以下简称针刺联合机)的基本单元与参数.要求、试验方法、检验规则及标志.包装.运输和贮存。
FZ/T 93062适用于以矩纤维为原料，通过梳理成网、用针刺法生产土工布、合成革基布、防水卷材用基胎、过滤材料.汽车内饰材料等的针刺联合机。生产其他种类非织造布用的针刺联合机也可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注8期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运 图示标志
GB/T 1184- -1996 形状和位置公差 未注公差值
GB 5226.1- -2008机械电气安全 机械电气设备第1部分:通用技术条件
GB/T 17638土工合 成材料短纤针 刺非织造土工布
GB/T 17987沥青 防水卷材用基胎棄酯非织造布
GB/T 24248纺织品合 成革用非织造基布
FZ/T 90001纺织机械产 品包装
FZ/T 90074纺织机械产 品涂装
F2/T 90089.1纺织机械铭牌 型式、尺寸 及技术要求
FZ/T 90089.2纺织机械铭牌 内容
FZ/T 93047针刺机
FZ/T 93060非织造布杭理机
FZ2/T 93061非织造布交叉铺网机
3基本单元与参数
3.1针刺联合机的基本单元
开包机--粗开 松机-
混棉机--- 配棉器-
精开棉机---喂棉机-自调匀整装置一 梳理
机- 铺网机一牵伸机一 预针刺喂入机-- 针刺机组合一 储布架一 分切卷绕机。
跬1:从开包机到精开棉机称为开松单元。
注2;基本单元可以根据实际生产要求进行选择成增减。
3.2基本参数
基本参数见表1.
1范围
FZ/T 93062规定了针刺法非织造布生产联合机(以下简称针刺联合机)的基本单元与参数.要求、试验方法、检验规则及标志.包装.运输和贮存。
FZ/T 93062适用于以矩纤维为原料，通过梳理成网、用针刺法生产土工布、合成革基布、防水卷材用基胎、过滤材料.汽车内饰材料等的针刺联合机。生产其他种类非织造布用的针刺联合机也可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注8期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运 图示标志
GB/T 1184- -1996 形状和位置公差 未注公差值
GB 5226.1- -2008机械电气安全 机械电气设备第1部分:通用技术条件
GB/T 17638土工合 成材料短纤针 刺非织造土工布
GB/T 17987沥青 防水卷材用基胎棄酯非织造布
GB/T 24248纺织品合 成革用非织造基布
FZ/T 90001纺织机械产 品包装
FZ/T 90074纺织机械产 品涂装
F2/T 90089.1纺织机械铭牌 型式、尺寸 及技术要求
FZ/T 90089.2纺织机械铭牌 内容
FZ/T 93047针刺机
FZ/T 93060非织造布杭理机
FZ2/T 93061非织造布交叉铺网机
3基本单元与参数
3.1针刺联合机的基本单元
开包机--粗开 松机-
混棉机--- 配棉器-
精开棉机---喂棉机-自调匀整装置一 梳理
机- 铺网机一牵伸机一 预针刺喂入机-- 针刺机组合一 储布架一 分切卷绕机。
跬1:从开包机到精开棉机称为开松单元。
注2;基本单元可以根据实际生产要求进行选择成增减。
3.2基本参数
基本参数见表1.
标准图片预览
标准内容

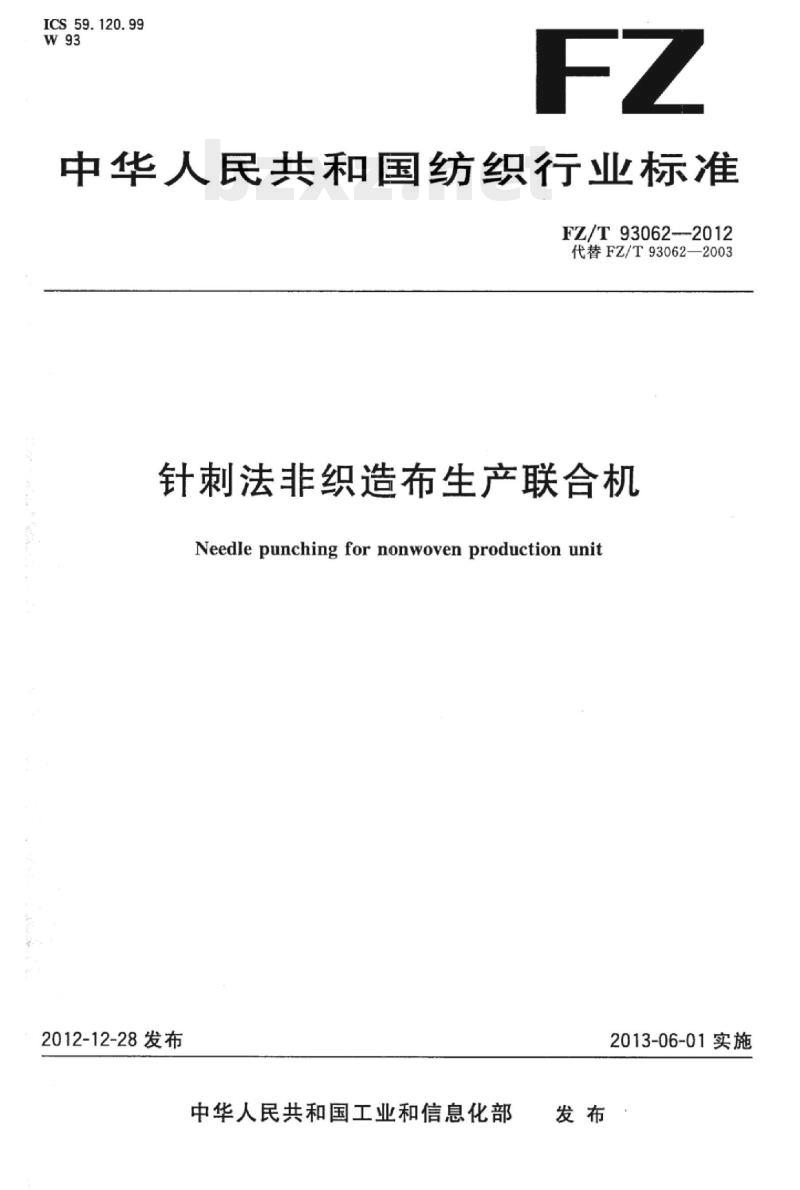

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T93062--2012
代替FZ/T93062—2003
针刺法非织造布生产联合机
Needle punching for nonwoven production unit2012-12-28发布
中华人民共和国工业和信息化部2013-06-01实施

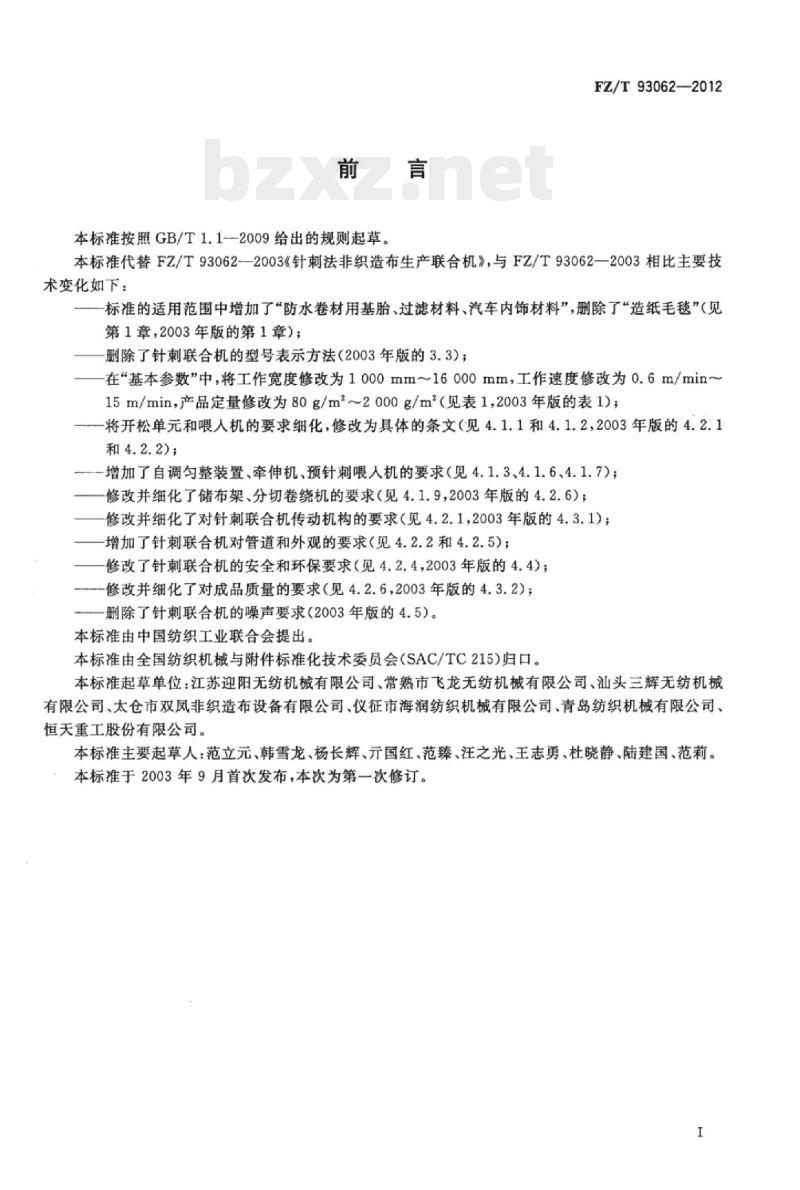

本标准按照GB/T1.1--2009给出的规则起草。FZ/T93062—2012
本标准代替FZ/T93062-—2003《针刺法非织造布生产联合机》，与FZ/T93062—2003相比主要技术变化如下：
标准的适用范围中增加了“防水卷材用基胎、过滤材料、汽车内饰材料”，删除了“造纸毛毯”（见第1章，2003年版的第1章）；
删除了针刺联合机的型号表示方法（2003年版的3.3）；一在\基本参数\中，将工作宽度修改为1000mm~16000mm，工作速度修改为0.6m/min~15m/min，产品定量修改为80g/m2~2000g/m（见表1，2003年版的表1）；将开松单元和喂人机的要求细化，修改为具体的条文（见4.1.1和4.1.2，2003年版的4.2.1和4.2.2)；
—增加了自调勾整装置、牵伸机、预针刺喂入机的要求（见4.1.3、4.1.6、4.1.7)；修改并细化了储布架、分切卷绕机的要求（见4.1.9，2003年版的4.2.6）；修改并细化了对针刺联合机传动机构的要求（见4.2.1，2003年版的4.3.1）：增加了针刺联合机对管道和外观的要求（见4.2.2和4.2.5)；修改了针刺联合机的安全和环保要求（见4.2.4，2003年版的4.4）；-修改并细化了对成品质量的要求（见4.2.6，2003年版的4.3.2）；一删除了针刺联合机的噪声要求（2003年版的4.5）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准起草单位：江苏迎阳无纺机械有限公司，常熟市飞龙无纺机械有限公司，汕头三辉无纺机械有限公司、太仓市双凤非织造布设备有限公司、仪征市海润纺织机械有限公司、青岛纺织机械有限公司、恒天重工股份有限公司。
本标准主要起草人：范立元、韩雪龙、杨长辉、元国红、范臻、汪之光、王志勇、杜晓静、陆建国、范莉。本标准于2003年9月首次发布，本次为第一次修订。I

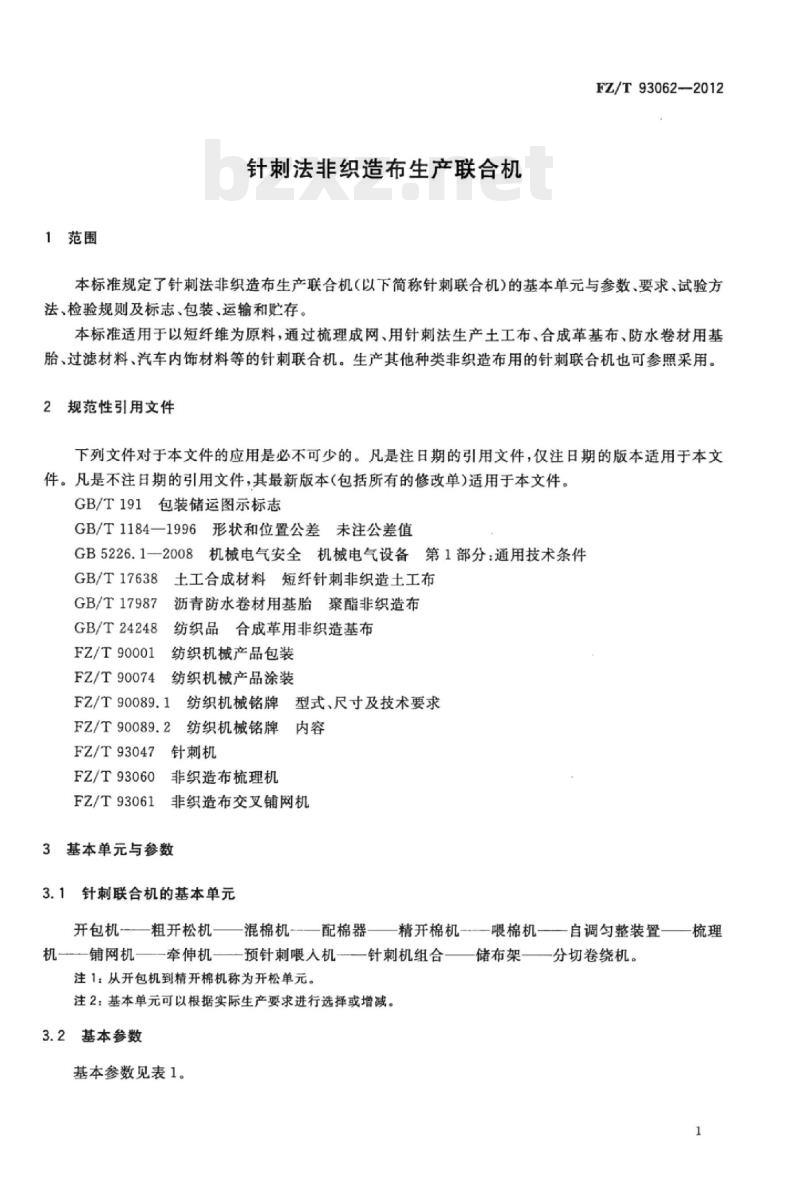

1范围
针刺法非织造布生产联合机
FZ/T93062—2012
本标准规定了针刺法非织造布生产联合机（以下简称针刺联合机)的基本单元与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于以短纤维为原料，通过梳理成网、用针刺法生产土工布、合成革基布、防水卷材用基胎、过滤材料、汽车内饰材料等的针刺联合机。生产其他种类非织造布用的针刺联合机也可参照采用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T1184—1996形状和位置公差未注公差值GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件3土工合成材料短纤针刺非织造土工布GB/T17638
GB/T17987
GB/T24248
FZ/T90001
沥青防水卷材用基胎聚酯非织造布纺织品合成革用非织造基布
纺织机械产品包装
FZ/T90074纺织机械产品涂装
FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ/T93047
针刺机
FZ/T93060非织造布梳理机
FZ/T93061非织造布交叉铺网机
3基本单元与参数
3.1针刺联合机的基本单元
开包机—粗开松机——混棉机—配棉器——精开棉机—喂棉机—自调匀整装置——梳理机—铺网机——牵伸机——预针刺喂人机—针刺机组合——储布架——分切卷绕机。注1：从开包机到精开棉机称为开松单元。注2：基本单元可以根据实际生产要求进行选择或增减。3.2基本参数
基本参数见表1。

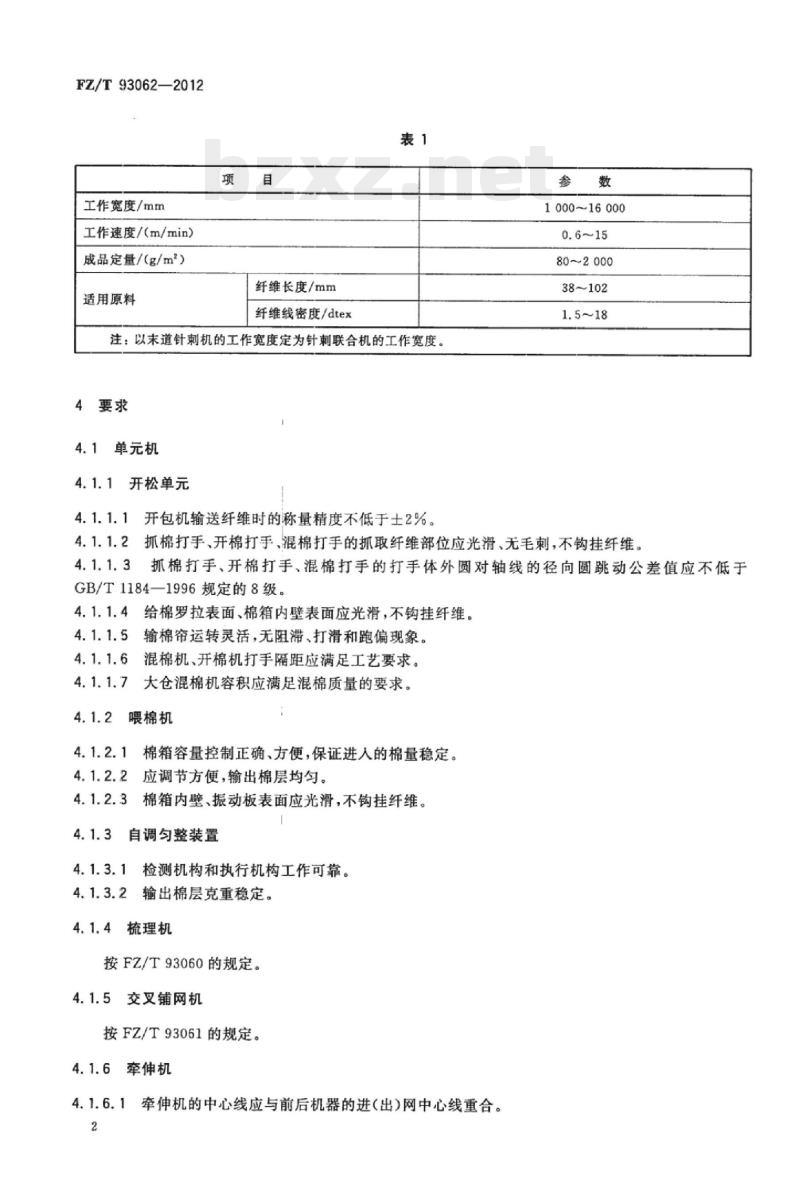

FZ/T93062—2012
工作宽度/mm
工作速度/（m/min）
成品定量/（g/m）
适用原料
纤维长度/mm
纤维线密度/dtex
注：以末道针刺机的工作宽度定为针刺联合机的工作宽度。4要求
4.1单元机
4.1.1开松单元
4.1.1.1开包机输送纤维时的称量精度不低于士2%。参
1000~16000
80~2000
38~102
4.1.1.2抓棉打手、开棉打手、混棉打手的抓取纤维部位应光滑、无毛刺，不钩挂纤维。4.1.1.3抓棉打手、开棉打手、混棉打手的打手体外圆对轴线的径向圆跳动公差值应不低于GB/T1184—1996规定的8级。
给棉罗拉表面、棉箱内壁表面应光滑，不钩挂纤维。4.1.1.4
输棉帘运转灵活，无阻滞、打滑和跑偏现象。4.1.1.6混棉机、开棉机打手隔距应满足工艺要求。大仓混棉机容积应满足混棉质量的要求。4.1.1.7
喂棉机
棉箱容量控制正确、方便，保证进入的棉量稳定。应调节方便，输出棉层均匀。
棉箱内壁、振动板表面应光滑，不钩挂纤维。自调匀整装置
检测机构和执行机构工作可靠。4.1.3.1
输出棉层克重稳定。
4.1.4梳理机此内容来自标准下载网
按FZ/T93060的规定。
交叉铺网机
按FZ/T93061的规定。
4.1.6牵伸机

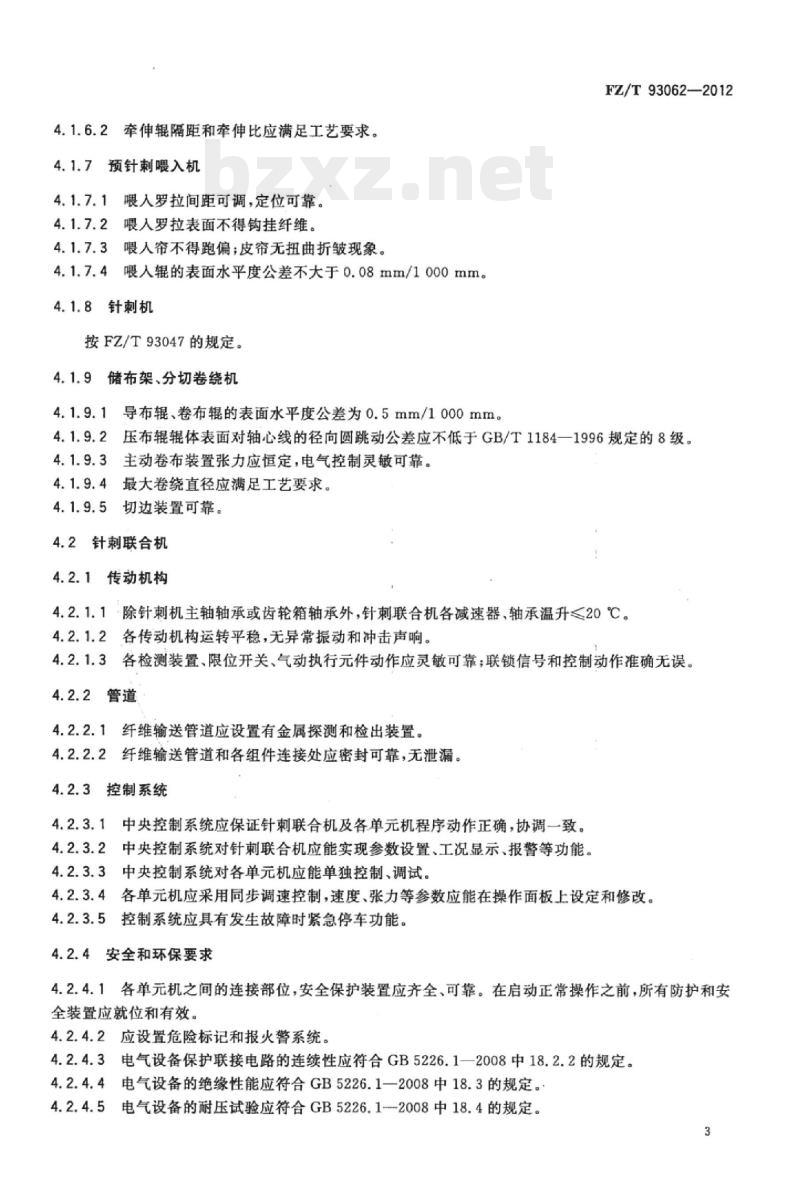

4.1.6.1牵伸机的中心线应与前后机器的进（出)网中心线重合。2
4.1.6.2牵伸辊隔距和牵伸比应满足工艺要求。4.1.7预针刺喂入机
4.1.7.1喂入罗拉间距可调，定位可靠。4.1.7.2喂入罗拉表面不得钩挂纤维。4.1.7.3喂人帘不得跑偏；皮帘无扭曲折皱现象。4.1.7.4喂人辊的表面水平度公差不大于0.08mm/1000mm。4.1.8针刺机
按FZ/T93047的规定。
4.1.9储布架、分切卷绕机
4.1.9.1导布辊、卷布辊的表面水平度公差为0.5mm/1000mm。FZ/T93062—2012
4.1.9.2压布辑辊体表面对轴心线的径向圆跳动公差应不低于GB/T1184一1996规定的8级4.1.9.3主动卷布装置张力应恒定，电气控制灵敏可靠。4.1.9.4最大卷绕直径应满足工艺要求。4.1.9.5切边装置可靠。
4.2针刺联合机
4.2.1传动机构
4.2.1.1除针刺机主轴轴承或齿轮箱轴承外，针刺联合机各减速器、轴承温升<20℃。4.2.1.2各传动机构运转平稳，无异常振动和冲击声响。4.2.1.3各检测装置、限位开关、气动执行元件动作应灵敏可靠；联锁信号和控制动作准确无误。4.2.2管道
4.2.2.1纤维输送管道应设置有金属探测和检出装置。4.2.2.2纤维输送管道和各组件连接处应密封可靠，无泄漏。4.2.3控制系统
4.2.3.1中央控制系统应保证针刺联合机及各单元机程序动作正确，协调一致。4.2.3.2中央控制系统对针刺联合机应能实现参数设置、工况显示、报警等功能。4.2.3.3中央控制系统对各单元机应能单独控制、调试。4.2.3.4各单元机应采用同步调速控制，速度、张力等参数应能在操作面板上设定和修改。4.2.3.5控制系统应具有发生故障时紧急停车功能。4.2.4安全和环保要求
4.2.4.1各单元机之间的连接部位，安全保护装置应齐全、可靠。在启动正常操作之前，所有防护和安全装置应就位和有效。
4.2.4.2应设置危险标记和报火警系统。4.2.4.3电气设备保护联接电路的连续性应符合GB5226.1—2008中18.2.2的规定。4.2.4.4电气设备的绝缘性能应符合GB5226.1一2008中18.3的规定。4.2.4.5电气设备的耐压试验应符合GB5226.1---2008中18.4的规定。3
FZ/T93062—2012
4.2.5外观
4.2.5.1外表面应平整、光滑、接缝平齐，紧固件需经表面处理。4.2.5.2表面经镀覆或化学处理的零件，保护层不应有脱落或露底现象。4.2.5.3涂装质量应符合FZ/T90074的规定。4.2.5.4各类电线、管路的外露部分应排列整齐，安装牢固。4.2.6成品质量
4.2.6.1表面应平整，无明显针痕，不得有油斑。4.2.6.2针刺法非织造土工布应符合GB/T17638的规定。4.2.6.3针刺法防水卷材用基胎应符合GB/T17987的规定。4.2.6.4针刺法合成革基布应符合GB/T24248的规定。4.2.6.5其他成品质量应符合国家和行业的相关规定。5试验方法
5.1检测方法
5.1.14.1.1.1用精度不大于1g的电子秤随机测量5个称量斗纤维进行检测。5.1.24.1.1.3和4.1.9.2用百分表检测。5.1.34.1.4按FZ/T93060的规定检测。5.1.44.1.5按FZ/T93061的规定检测。5.1.54.1.7.4和4.1.9.1用刀口尺和塞尺检测。5.1.64.1.8按FZ/T93047的规定检测。5.1.74.2.1.1用表面温度计在轴承座处检测，测量被测温度与环境温度之差。5.1.84.2.4.3用接地电阻测试仪检测。5.1.94.2.4.4用500V兆欧表检测。5.1.104.2.4.5用耐压试验仪检测。5.1.114.2.5.3按FZ/T90074的规定检测。5.1.12
4.2.6.2按GB/T17638的规定检测。5.1.13
34.2.6.3按GB/T17987的规定检测。5.1.14
4.2.6.4按GB/T24248的规定检测。5.1.15
54.2.6.5按国家或行业的相关规定检测。5.1.16
其他项目用通用量具及手感、目测等方法检测。5.2
空车运转试验
5.2.1试验条件
5.2.1.1各单元机按设计工作速度运转。5.2.1.2电源电压为（380士10)V，频率为（50士1）Hz。5.2.2试验时间
不小于2h。
5.2.3检验项目
FZ/T93062-2012
4.1.1.5~4.1.1.7、4.1.2.1、4.1.3.1、4.1.6.1、4.1.7.3、4.1.9.3、4.1.9.5、4.2.1、4.2.3、4.2.4.1、4.2.4.2。
5.2.4梳理机、交叉铺网机、针刺机的空车运转试验分别按FZ/T93060、FZ/T93061、FZ/T93047的规定。5.3工作负载试验
5.3.1试验条件
5.3.1.1工作环境的要求包括：
温度：5℃~30℃；
湿度：65%~75%；
海拔高度：≤1000m。
5.3.1.2电源按5.2.1.2的规定。5.3.1.3在使用厂根据生产不同品种非织造布的工艺要求，合理调整机器的工艺参数后进行。5.3.2试验时间
正常连续生产运转一个月后进行。5.3.3检验项目
4.1.1.1、4.1.2.2、4.1.3.2、4.2.1、4.2.2、4.2.3、4.2.6。5.3.4梳理机、交叉铺网机、针刺机的工作负荷试验分别按FZ/T93060、FZ/T93061、FZ/T93047的规定。6检验规则
6.1出厂检验
6.1.1梳理机、交叉铺网机、针刺机应分别符合FZ/T93060、FZ/T93061、FZ/T93047的规定6.1.2针刺联合机出厂检验项目：4.1.1.2~4.1.1.5、4.1.2.1、4.1.2.3、4.1.3.1、4.1.6、4.1.7、4.1.9、4.2.1~4.2.5.
6.1.3针刺联合机应按本标准规定，由制造厂质量检验部门检验合格，并填写产品合格证后方能出厂。6.2型式检验
6.2.1在下列情况之一时，进行型式检验：a）新产品鉴定时：
b）产品正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时；产品转厂生产或停产两年以上再恢复生产时；c）
国家质量监督机构提出型式检验要求时。检验项目：第4章的全部内容。
FZ/T93062—2012
6.3判定规则
6.3.1检验项目应全部合格，否则判为不合格产品。6.3.2检验项目如有不合格项目，充许修复至合格。6.4其他
使用厂在进行安装、调整、试验及使用一年内，发现产品不符合本标准时，由制造厂负责，会同使用厂进行协商处理。
7标志、包装、运输和贮存
7.1标志
7.1.1产品包装储运的图示标志按GB/T191的规定。7.1.2产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。7.2包装
按FZ/T90001的规定。
7.3运输
产品在运输过程中应按规定的位置起吊，包装箱应按规定的朝向放置，不得倾斜或改变方向。7.4贮存
产品出厂后，在有良好防雨（水）、防腐及通风贮存条件下，包装箱内零部件的防锈、防潮自出厂日起有效期为一年。
FZ/T93062-2012
打印日期：2013年6月25日F009
中华人民共和国纺织
行业标准
针刺法非织造布生产联合机
FZ/T93062—-2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2013年6月第一版2013年6月第一次印刷书号：155066·2-24925定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
