FZ/T 93061-2011.
1范围
FZ/T 93061规定了非织造布交叉铺网机的产品分类.要求,试验方法,检验规则、标志、包装、运输和贮存.
FZ/T 93061适用于将梳理后的松散状纤维网均匀连续不断地折叠成具有一定宽度和厚度的多层纤维网的机械交叉铺叠式铺网机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB755旋转电机定额和性能
GB 5226.1- -2008 机械电气安全 机械电气设备 第1 部分:通用技术条件
GB/T 7111.1纺织机械噪声测试规范 第1 部分:通用要求
GB/T 7111.3纺织机械噪声测试规范 第3部分:非织造布机械
GB/T 17780纺织机械安 全要求
FZ/T 90001纺织机械产 品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺 织机械铭牌型式、尺寸及技术要求
FZ/T 90089.2纺织机械铭牌内容
3产品分类
型式与基本参数见表1.
6检验规则
6.1 出厂检验
6.1.1制造厂 应对每台产品全装后进行空车运转试验。
6.1.2 检验项目:4.1~4.7.
6.1.3 产品应按本标准规定,由制造厂质量检验部门检验合格,并填写产品合格证后方能出厂。
6.2型式检验
6.2.1当产 品符合下列情况之-时,应进行型式检验:
a) 新产品在产品鉴定时; .
b)产品转厂生产或停产两年以上再恢复生产时;
c)产品正式投产后,如结构、材料.工艺有较大改变,可能影响产品性能时;
d)国家质量 监督机构提出型式检验要求时。
6.2.2型式检验项目 :第4章的全部内容.
6.3判定规则
检验时检验项目应全部合格,否则判为不合格产品。
6.4 其他
使用厂在进行安装,调整.试验及使用一年内,发现产品不符合本标准时,由制造厂负责,会同使用厂进行协商处理。
1范围
FZ/T 93061规定了非织造布交叉铺网机的产品分类.要求,试验方法,检验规则、标志、包装、运输和贮存.
FZ/T 93061适用于将梳理后的松散状纤维网均匀连续不断地折叠成具有一定宽度和厚度的多层纤维网的机械交叉铺叠式铺网机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB755旋转电机定额和性能
GB 5226.1- -2008 机械电气安全 机械电气设备 第1 部分:通用技术条件
GB/T 7111.1纺织机械噪声测试规范 第1 部分:通用要求
GB/T 7111.3纺织机械噪声测试规范 第3部分:非织造布机械
GB/T 17780纺织机械安 全要求
FZ/T 90001纺织机械产 品包装
FZ/T 90074纺织机械产 品涂装
FZ/T 90089.1纺 织机械铭牌型式、尺寸及技术要求
FZ/T 90089.2纺织机械铭牌内容
3产品分类
型式与基本参数见表1.
6检验规则
6.1 出厂检验
6.1.1制造厂 应对每台产品全装后进行空车运转试验。
6.1.2 检验项目:4.1~4.7.
6.1.3 产品应按本标准规定,由制造厂质量检验部门检验合格,并填写产品合格证后方能出厂。
6.2型式检验
6.2.1当产 品符合下列情况之-时,应进行型式检验:
a) 新产品在产品鉴定时; .
b)产品转厂生产或停产两年以上再恢复生产时;
c)产品正式投产后,如结构、材料.工艺有较大改变,可能影响产品性能时;
d)国家质量 监督机构提出型式检验要求时。
6.2.2型式检验项目 :第4章的全部内容.
6.3判定规则
检验时检验项目应全部合格,否则判为不合格产品。
6.4 其他
使用厂在进行安装,调整.试验及使用一年内,发现产品不符合本标准时,由制造厂负责,会同使用厂进行协商处理。
标准图片预览
标准内容

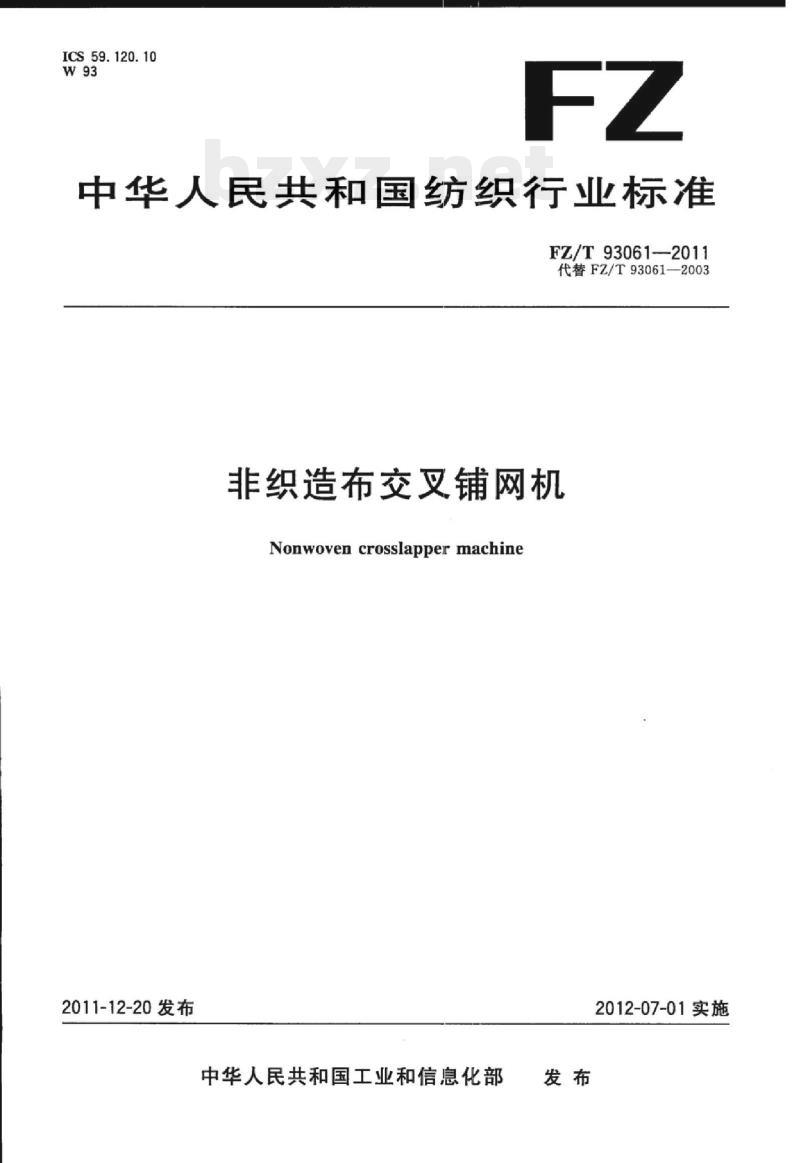

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93061-2011
代替FZ/T93061—2003
非织造布交叉铺网机
Nonwovencrosslappermachine
2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

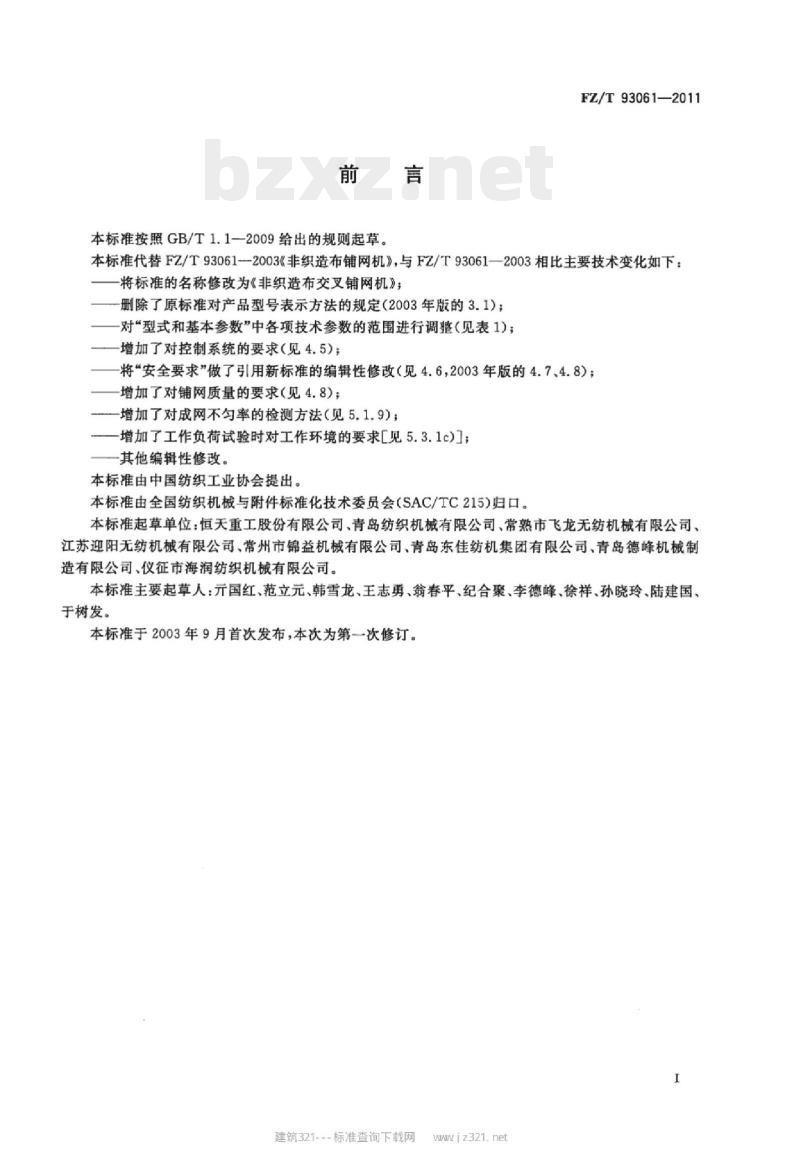

本标准按照GB/T1.1一2009给出的规则起草。FZ/T93061—2011
本标准代替FZ/T93061-2003《非织造布铺网机》，与FZ/T93061—2003相比主要技术变化如下：将标准的名称修改为《非织造布交叉铺网机》；一删除了原标准对产品型号表示方法的规定（2003年版的3.1)；对“型式和基本参数”中各项技术参数的范围进行调整（见表1)；增加了对控制系统的要求（见4.5）；将“安全要求”做了引用新标准的编辑性修改（见4.6，2003年版的4.7、4.8）；-增加了对铺网质量的要求（见4.8）；一增加了对成网不勾率的检测方法（见5.1.9)；-增加了工作负荷试验时对工作环境的要求[见5.3.1c)]；其他编辑性修改。
本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准起草单位：恒天重工股份有限公司、青岛纺织机械有限公司、常熟市飞龙无纺机械有限公司、江苏迎阳无纺机械有限公司、常州市锦益机械有限公司、青岛东佳纺机集团有限公司、青岛德峰机械制造有限公司、仪征市海润纺织机械有限公司。本标准主要起草人：元国红、范立元、韩雪龙、王志勇、翁春平、纪合聚、李德峰、徐样、孙晓玲、陆建国、于树发。
本标准于2003年9月首次发布，本次为第一次修订。工
建筑321--标准查询下载网
wwiz321.net

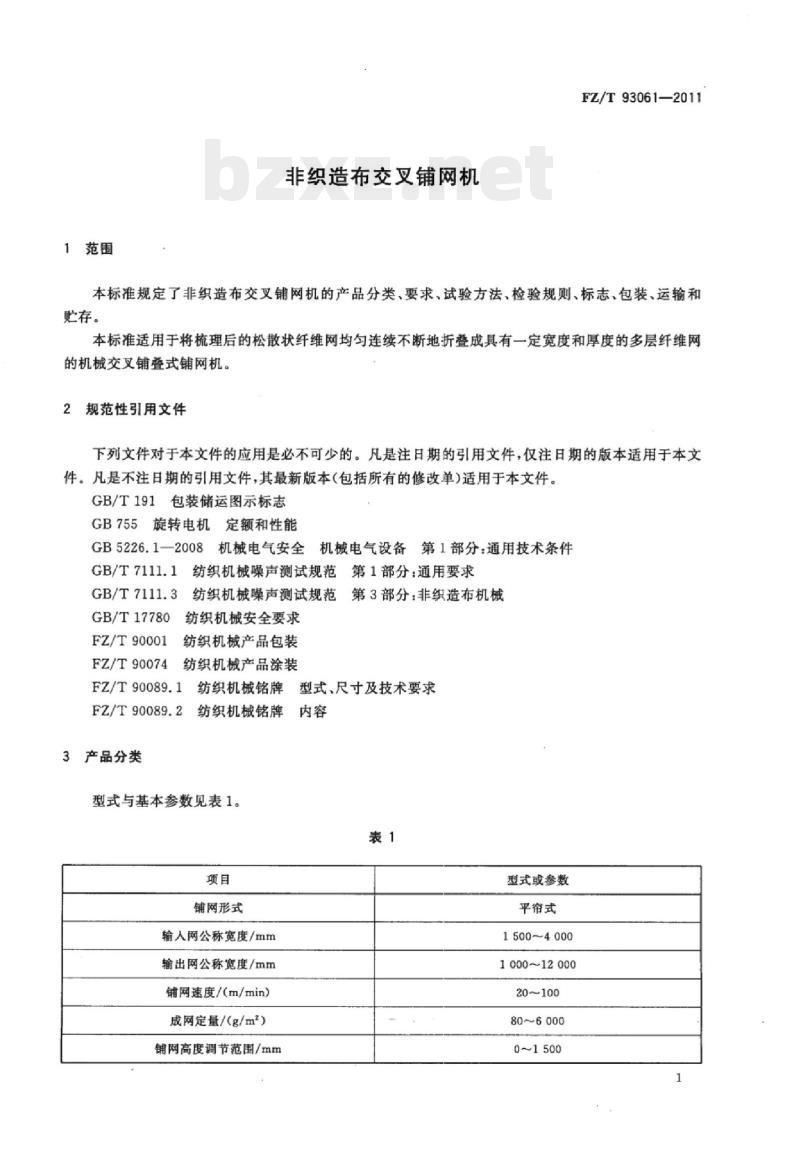

非织造布交叉铺网机
FZ/T93061—2011
本标准规定了非织造布交叉铺网机的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于将梳理后的松散状纤维网均匀连续不断地折叠成具有一定宽度和厚度的多层纤维网的机械交叉铺叠式铺网机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB755旋转电机定额和性能
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T7111.3纺织机械噪声测试规范第3部分：非织造布机械纺织机械安全要求
GB/T17780
FZ/T90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌
FZ/T90089.2
3产品分类
纺织机械铭牌
型式与基本参数见表1。
铺网形式
输人网公称宽度/mm
输出网公称宽度/mm
铺网速度/（m/min）
成网定量/（g/m2）
铺网高度调节范围/mm
型式、尺寸及技术要求
型式或参数
平帘式
1500~4000
1000~12000
20~100
80~6000
0~1500
FZ/T93061—2011

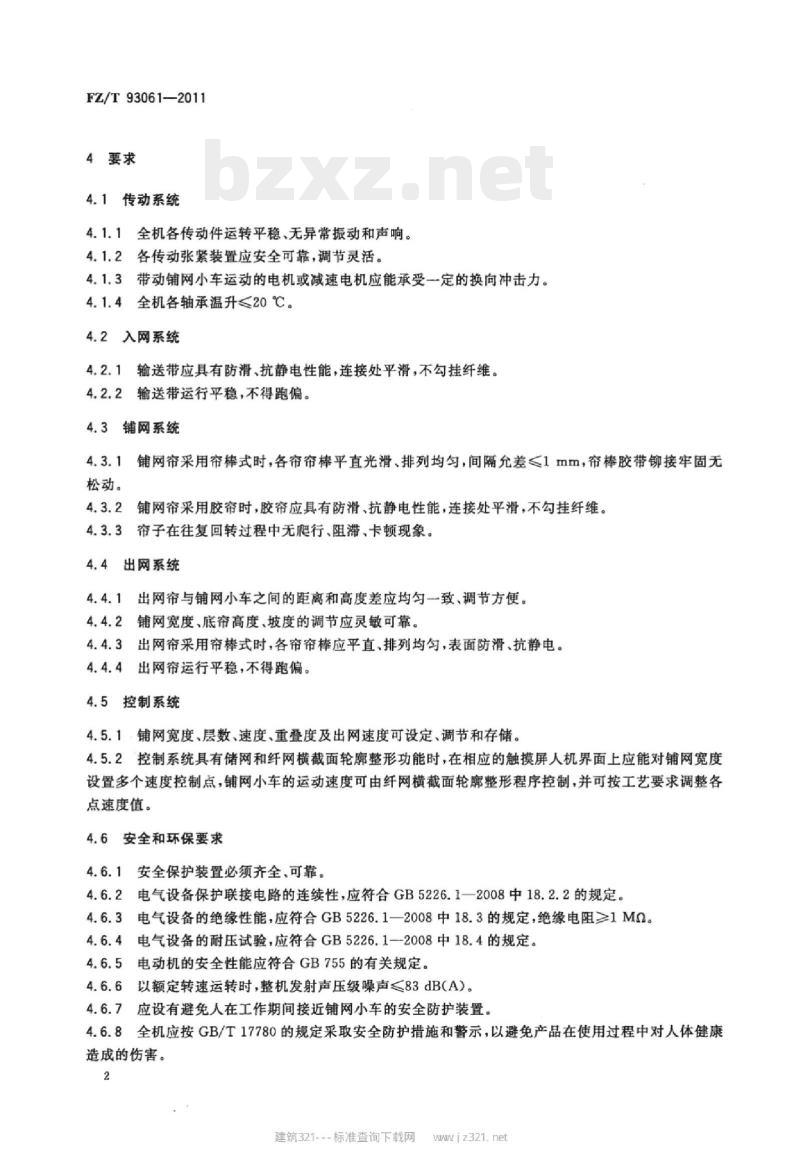

4要求
4.1传动系统
4.1.1全机各传动件运转平稳、无异常振动和声响。4.1.2各传动张紧装置应安全可靠，调节灵活4.1.3带动铺网小车运动的电机或减速电机应能承受一定的换向冲击力。4.1.4全机各轴承温升≤20℃。
4.2入网系统
4.2.1输送带应具有防滑、抗静电性能，连接处平滑，不勾挂纤维。输送带运行平稳，不得跑偏。
铺网系统
铺网帘采用帘棒式时，各帘帘棒平直光滑、排列均匀，间隔允差≤1mm，帘棒胶带铆接牢固无4.3.1
松动。
铺网帘采用胶帘时，胶帘应具有防滑，抗静电性能，连接处平滑，不勾挂纤维。4.3.3帘子在往复回转过程中无爬行、阻滞、卡顿现象。4.48
出网系统
4.4.1出网帘与铺网小车之间的距离和高度差应均勾一致、调节方便。4.4.2
铺网宽度，底帘高度，坡度的调节应灵敏可靠，4.4.3出网帘采用帘棒式时，各帘帘棒应平直、排列均匀，表面防滑、抗静电。4.4.4出网帘运行平稳，不得跑偏。4.5控制系统
4.5.1铺网宽度，层数、速度，重叠度及出网速度可设定，调节和存储。4.5.2控制系统具有储网和纤网横截面轮廓整形功能时，在相应的触摸屏人机界面上应能对铺网宽度设置多个速度控制点，铺网小车的运动速度可由纤网横截面轮廓整形程序控制，并可按工艺要求调整各点速度值。
4.6安全和环保要求
4.6.1安全保护装置必须齐全、可靠。4.6.2电气设备保护联接电路的连续性，应符合GB5226.1一2008中18.2.2的规定。4.6.3电气设备的绝缘性能，应符合GB5226.1—2008中18.3的规定，绝缘电阻≥1Mn。4.6.4电气设备的耐压试验，应符合GB5226.1—2008中18.4的规定。4.6.5电动机的安全性能应符合GB755的有关规定。以额定转速运转时，整机发射声压级噪声≤83dB(A）。4.6.6
4.6.7应设有避免人在工作期间接近铺网小车的安全防护装置。4.6.8
全机应按GB/T17780的规定采取安全防护措施和警示，以避免产品在使用过程中对人体健康造成的伤害。
建筑321--标准查询下载网
wwwiz321.net

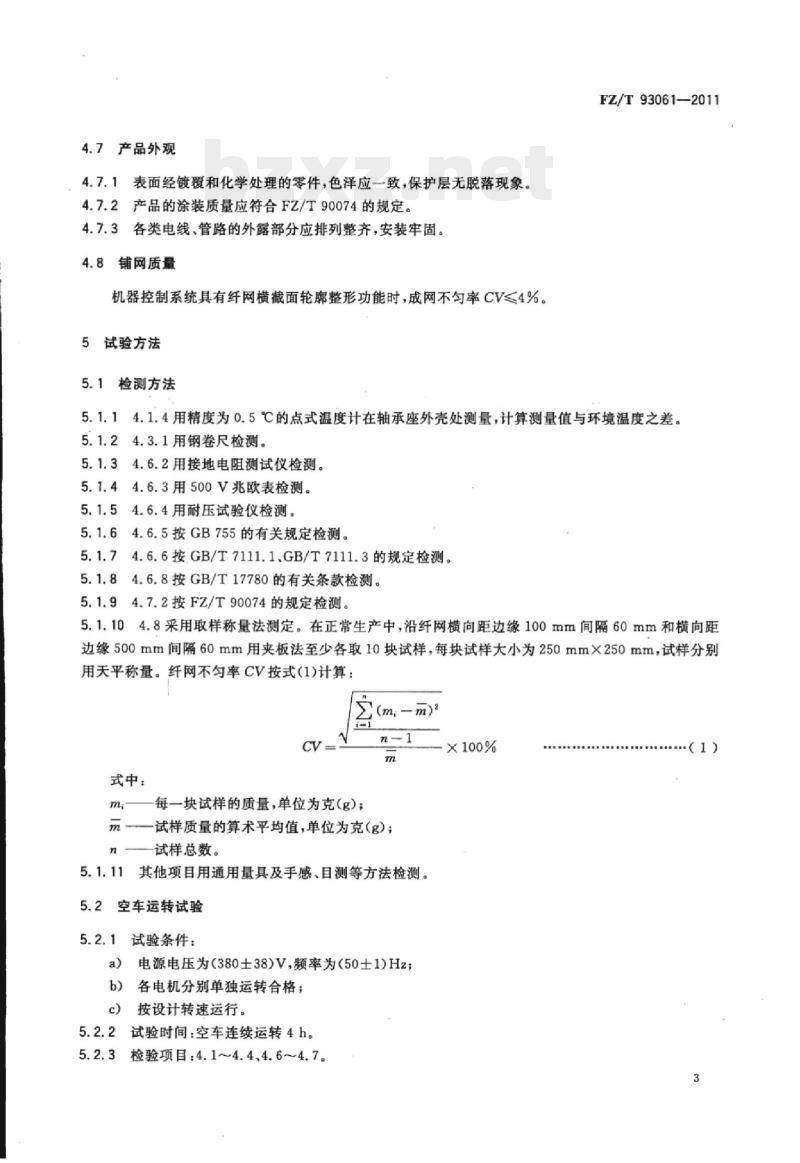

4.7产品外观
4.7.1表面经镀覆和化学处理的零件，色泽应一致，保护层无脱落现象。4.7.2产品的涂装质量应符合FZ/T90074的规定。4.7.3各类电线、管路的外露部分应排列整齐，安装牢固。4.8铺网质量
机器控制系统具有纤网横截面轮廊整形功能时，成网不匀率CV≤4%。5试验方法
5.1检测方法
FZ/T93061—2011
5.1.14.1.4用精度为0.5℃的点式温度计在轴承座外壳处测量，计算测量值与环境温度之差。5.1.24.3.1用钢卷尺检测。
5.1.34.6.2用接地电阻测试仪检测。5.1.4
44.6.3用500V兆欧表检测。
54.6.4用耐压试验仪检测。
5.1.64.6.5按GB755的有关规定检测。5.1.7
4.6.6按GB/T7111.1GB/T7111.3的规定检测。5.1.8
4.6.8按GB/T17780的有关条款检测。5.1.94.7.2按FZ/T90074的规定检测。5.1.104.8采用取样称量法测定。在正常生产中，沿纤网横向距边缘100mm间隔60mm和横向距边缘500mm间隔60mm用夹板法至少各取10块试样，每块试样大小为250mm×250mm，试样分别用天平称量。纤网不勾率CV按式(1)计算：(m.m)2
式中：
每一块试样的质量，单位为克（g）；nl
m试样质量的算术平均值，单位为克(g)；n
试样总数。
5.1.11其他项目用通用量具及手感、目测等方法检测。5.2空车运转试验
试验条件：
a）电源电压为（380士38)V，频率为（50士1)Hz；b）各电机分别单独运转合格；
c）按设计转速运行。
5.2.2试验时间：空车连续运转4h。5.2.3检验项目：4.1~4.4、4.6~4.7。X100%
（1）
FZ/T93061—2011
工作负荷试验
5.3.1试验条件：
a）电源按5.2.1a)的规定。
空车运转试验合格后进行。
工作环境的要求：
温度：20℃~25℃，
湿度：65%~75%；
无明显外界气流影响。
d）根据使用厂试纺品种，按工艺要求调整后进行。试验时间：在正常生产运转一周后进行。5.3.2
检验项目：4.5、4.8。
6检验规则
6.1出厂检验
6.1.1制造厂应对每台产品全装后进行空车运转试验。检验项目：4.1~4.7。
6.1.3产品应按本标准规定，由制造厂质量检验部门检验合格，并填写产品合格证后方能出厂。2型式检验
当产品符合下列情况之一时，应进行型式检验：新产品在产品鉴定时；
产品转厂生产或停产两年以上再恢复生产时：b)
产品正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时；d)
国家质量监督机构提出型式检验要求时。6.2.2
型式检验项目：第4章的全部内容。6.3
判定规则
检验时检验项目应全部合格，否则判为不合格产品。6.4其他
使用厂在进行安装、调整、试验及使用一年内，发现产品不符合本标准时，由制造厂负责，会同使用厂进行协商处理。
7标志、包装、运输和贮存
7.1标志
7.1.1产品包装储运的图示标志按GB/T191的规定。7.1.2产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。7.2包装
按FZ/T90001的规定。
建筑321---标准查询下载网
wwiz321.net
3运输
FZ/T 93061—2011
产品在运输过程中应按规定的位置起吊，包装箱应按规定的朝向放置，不得倾斜或改变方向。7. 4存
产品出厂后，在有良好防雨（水）、防腐及通风贮存条件下，包装箱内零部件的防锈、防潮自出厂日起有效期为一年。
FZ/T93061-2011
打印日期：2012年4月6日F009A
建筑321---标准查询下载网
中华人民共和国纺织
行业标准
非织造布交叉铺网机
FZ/T93061—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323
发行中心：（010)51780235
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字免费标准下载网bzxz
2012年3月第一次印刷
2012年3月第一版
书号：155066·2-23114定价16.00元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
wwiz321.net
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
