FZ/T 93078-2012 水刺机用镍网

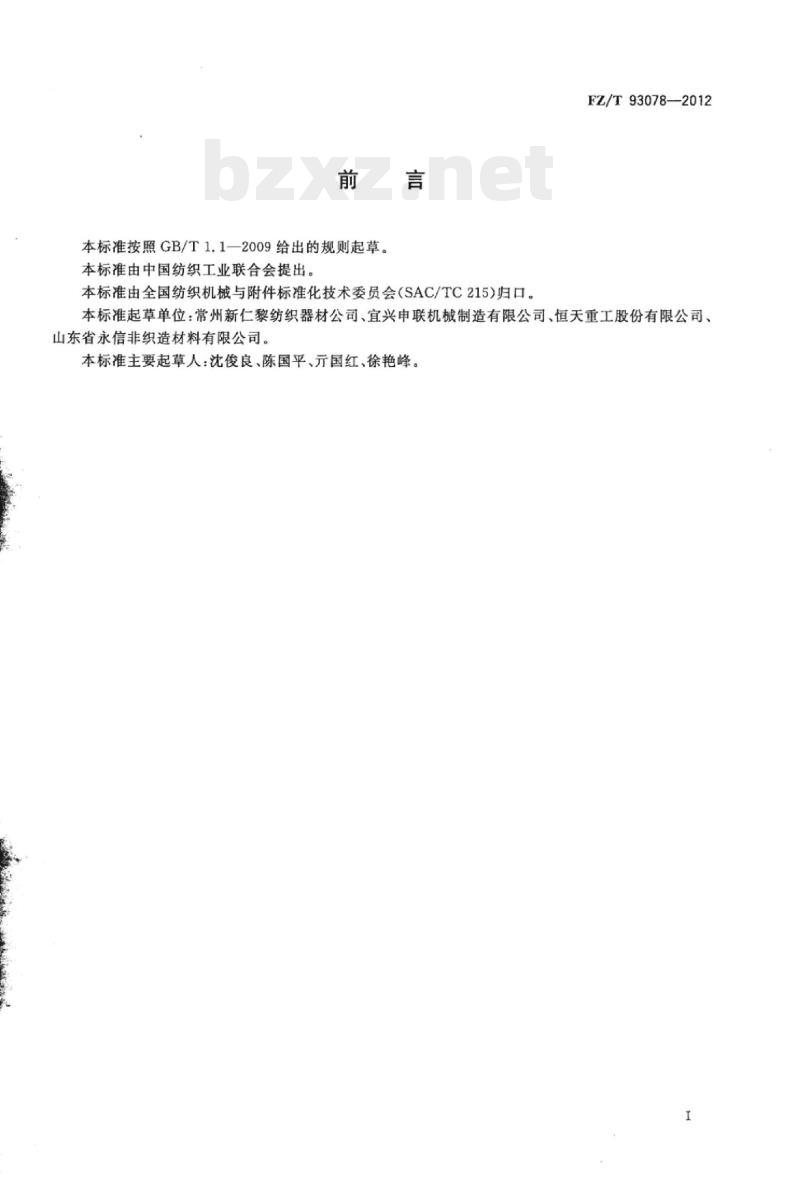

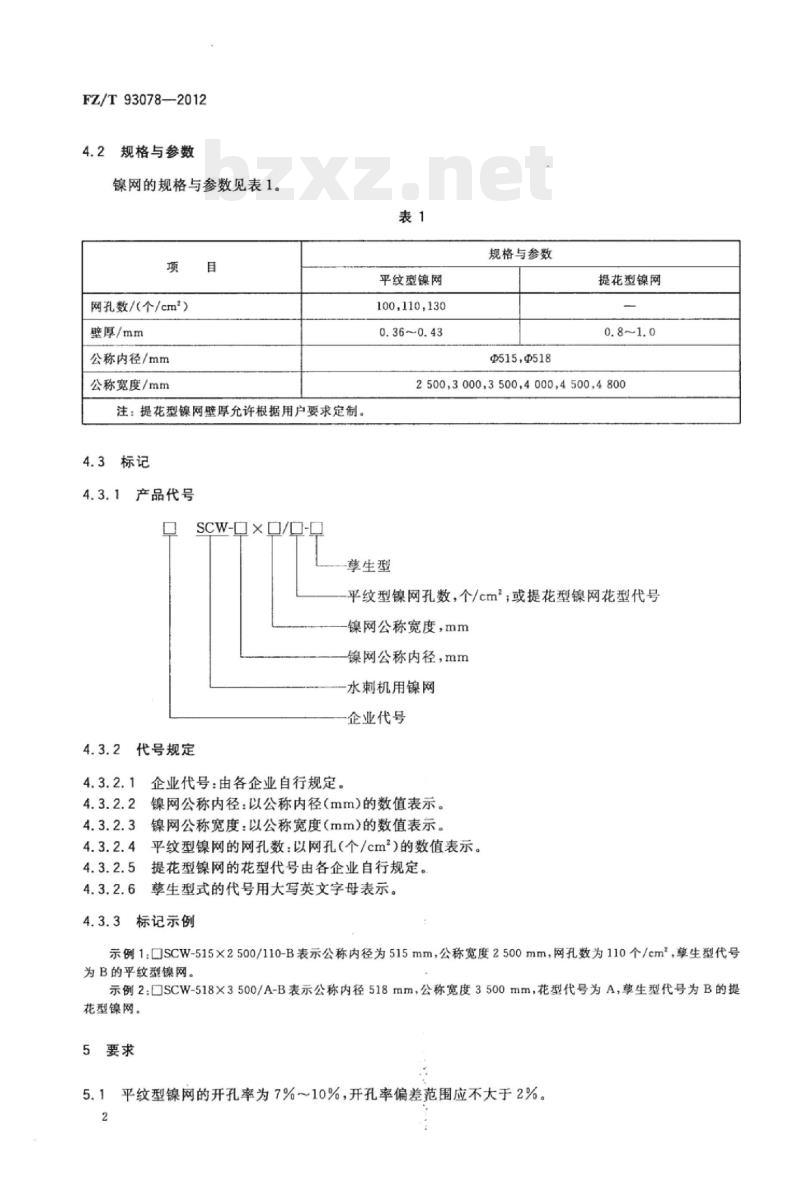

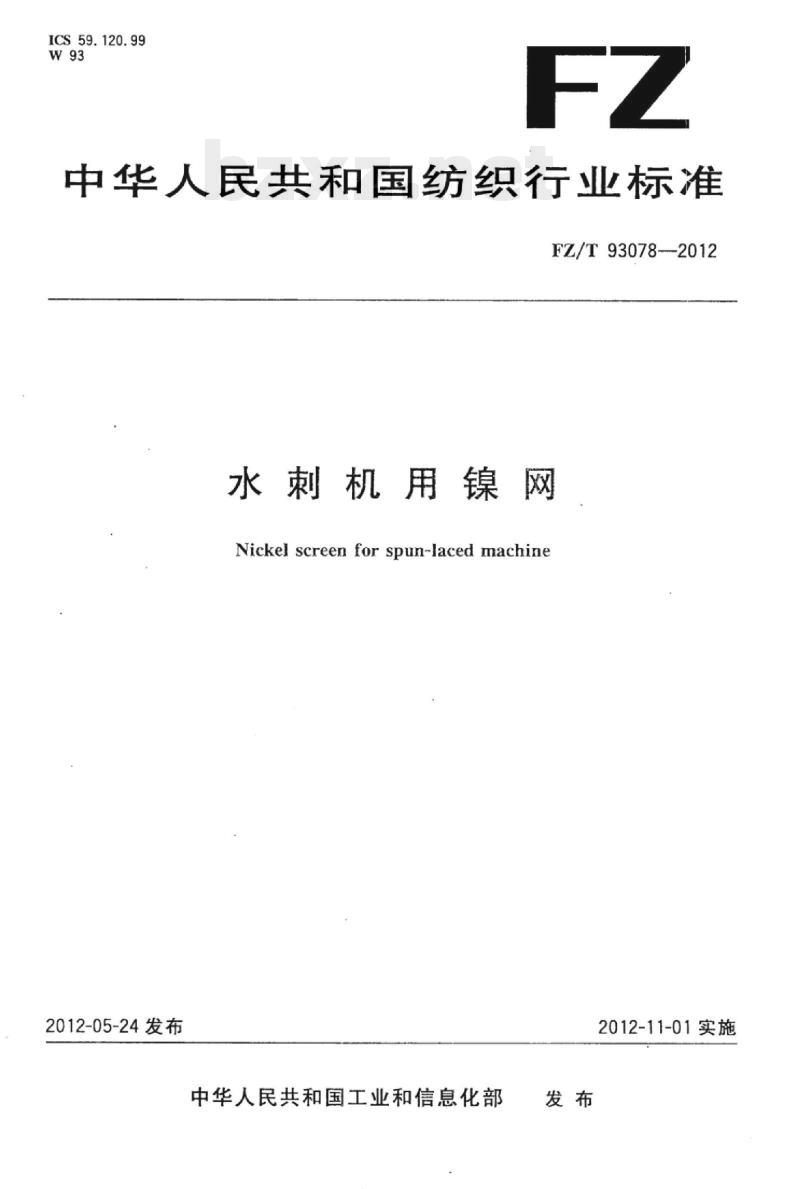

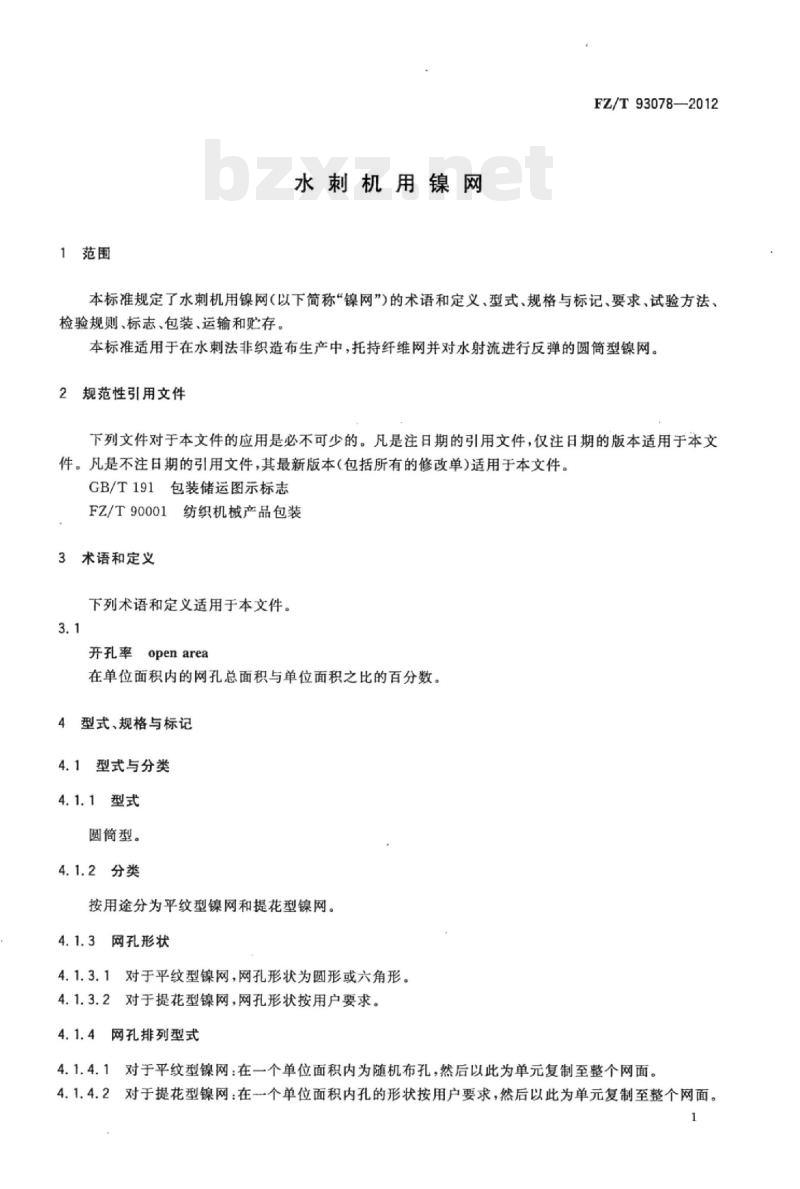

中华人民共和国纺织行业标准 FZ/T 93078—2012 水刺机用镍网 Nickel screen for spun-laced machine 2012-05-24 发布 2012-11-01 实施 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会 (SAC/TC215) 归口。 本标准起草单位：常州新仁黎纺织器材公司、宜兴申联机械制造有限公司、恒天重工股份有限公司、山东省永信非织造材料有限公司。 本标准主要起草人：沈俊良、陈国平、元国红、徐艳峰。 1 范围 本标准规定了水刺机用镍网（以下简称“镍网”）的术语和定义、型式、规格与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于在水刺法非织造布生产中，托持纤维网并对水射流进行反弹的圆筒型镍网。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 FZ/T 90001 纺织机械产品包装 3 术语和定义 下列术语和定义适用于本文件。 3.1 开孔率 open area 在单位面积内的网孔总面积与单位面积之比的百分数。 4 型式、规格与标记 4.1 型式与分类 4.1.1 型式 圆筒型。 4.1.2 分类 按用途分为平纹型镍网和提花型镍网。 4.1.3 网孔形状 4.1.3.1 对于平纹型镍网，网孔形状为圆形或六角形。 4.1.3.2 对于提花型镍网，网孔形状按用户要求。 4.1.4 网孔排列型式 4.1.4.1 对于平纹型镍网：在一个单位面积内为随机布孔，然后以此为单元复制至整个网面。 4.1.4.2 对于提花型镍网：在一个单位面积内孔的形状按用户要求，然后以此为单元复制至整个网面。 4.2 规格与参数 镍网的规格与参数见表1。 表1 规格与参数 | 项目 | 平纹型镍网 | 提花型镍网 | | :--- | :--- | :--- | | 网孔数 (个/cm²) | 100, 110, 130 | 按用户要求 | | 壁厚 (mm) | 0.36~0.43 | 0.8~1.0 | | 公称内径 (mm) | Q515, @518 | 按用户要求 | | 公称宽度 (mm) | 2500, 3000, 3500, 4000, 4500, 4800 | 2500, 3000, 3500, 4000, 4500, 4800 | 注：提花型镍网壁厚允许根据用户要求定制。 4.3 标记 4.3.1 产品代号 SCW-X/- 4.3.2 代号规定 4.3.2.1 企业代号：由各企业自行规定。 4.3.2.2 镍网公称内径：以公称内径 (mm) 的数值表示。 4.3.2.3 镍网公称宽度：以公称宽度 (mm) 的数值表示。 4.3.2.4 平纹型镍网的网孔数：以网孔 (个/cm²) 的数值表示。 4.3.2.5 提花型镍网的花型代号由各企业自行规定。 4.3.2.6 平纹型镍网的代号用大写英文字母表示。 4.3.3 标记示例 示例1：SCW-515×2500/110-B 表示公称内径为 515mm，公称宽度 2500mm，网孔数为 110 个/cm²，平纹型代号为 B 的平纹型镍网。 示例2：SCW-518×3500/A-B 表示公称内径 518mm，公称宽度 3500mm，花型代号为 A，平纹型代号为 B 的提花型镍网。 5 要求 5.1 平纹型镍网的开孔率为 7%~10%，开孔率偏差范围应不大于 2%。 5.2 平纹型镍网在工作宽度范围内不得有串通孔。 5.3 平纹型镍网在工作宽度范围内不得有连续盲孔，在 1m 范围内盲孔数量应不大于 5 个。 5.4 镍网内径公差应不大于 ±0.8 mm。 5.5 镍网工作宽度范围内壁厚误差不大于 0.05 mm。 5.6 镍网应具有一定的抗拉强度和韧性，其母材沿孔距方向弯曲成 90°，弯曲半径为 1.5 倍壁厚，弯曲处不应断裂。 5.7 镍网在工作宽度范围内应透光均匀。 5.8 镍网在工作宽度范围内表面色泽一致，平整光滑，内外表面均不得有毛刺。 6 试验方法 6.1 平纹型镍网的开孔率用在线式镍网开孔率检测仪检测，开孔率及其偏差应符合 5.1 的规定。在全长工作范围内，分别测量三个互相等距离的纵剖面，从距镍网两端面 100mm 开始，每隔 400mm 左右读取测量数值，取其算术平均值为开孔率值。 6.2 将平纹型镍网套在有光源的验网架上，用 60 倍放大镜检查，其缺陷情况应符合 5.2 和 5.3 的规定。 6.3 在镍网工作宽度范围内，均分五处，用量尺测镍网内径，其尺寸偏差值应符合 5.4 的规定。 6.4 在镍网工作宽度范围内，均分五处，每处沿周向平均测三点壁厚的算术平均值为该处的壁厚值，五处壁厚值的最大差值为镍网壁厚极限误差，其值应符合 5.5 的规定。 6.5 沿镍网周长取长 60mm、宽 20mm 的样片，按 1.5 倍镍网壁厚为弯曲半径，对折成 90°时，抗拉强度和韧性应符合 5.6 的规定。 6.6 将镍网套在有光源的验网架上，目测检查网孔透光均匀度和外观质量，应符合 5.7 和 5.8 的规定；戴薄线手套在内外表面手摸，不得有拉丝感觉。 7 检验规则 7.1 出厂检验 7.1.1 每只镍网由制造厂按本标准规定检验合格后方可签发出厂合格证。 7.1.2 检验项目：5.1~5.5、5.7、5.8。 7.2 型式检验 7.2.1 产品在下列情况之一时，进行型式检验： a) 新产品鉴定时； b) 产品正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c) 产品转厂生产或停产两年以上再恢复生产时； d) 国家质量监督机构提出型式检验要求时。 7.2.2 检验项目：第 5 章的全部内容。 7.3 判定规则 检验时检验项目应全部合格，否则判为不合格产品。 8 标志、包装、运输、贮存 8.1 标志 8.1.1 镍网的边缘处标志内容： a) 制造厂代号或商标； b) 平纹型镍网的网孔数； c) 提花型镍网的花型代号。 8.1.2 包装箱标志内容： a) 产品代号、数量； b) 制造厂、制造日期； c) 按 GB/T 191 的有关规定。 8.2 包装 8.2.1 按 FZ/T 90001 的规定。 8.2.2 木箱内应放置圆型泡沫进行固定。 8.3 运输 产品在运输过程中应按规定的位置起吊，包装箱应保持干燥，按规定的朝向放置，不得倾斜或改变方向。 8.4 贮存 产品出厂后，在良好防雨及通风的贮存条件下，贮存期限不得超过一年。
