FZ/T 12013-2005 莱赛尔纤维本色纱线

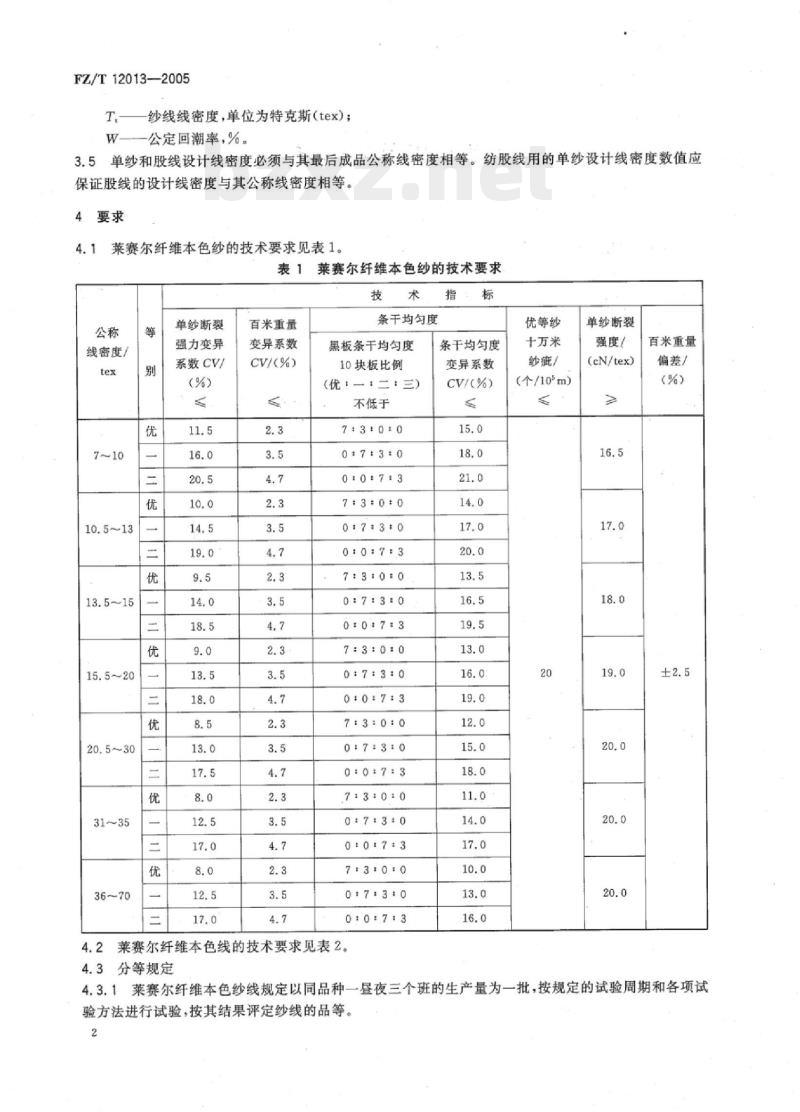

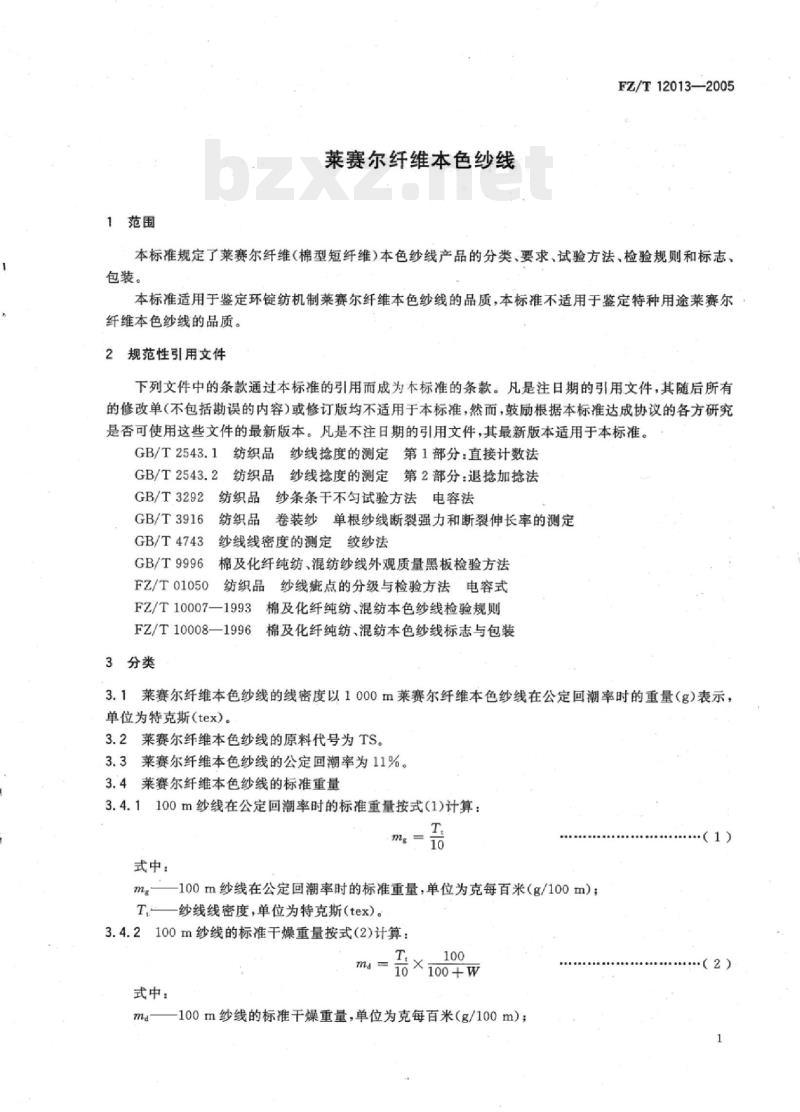

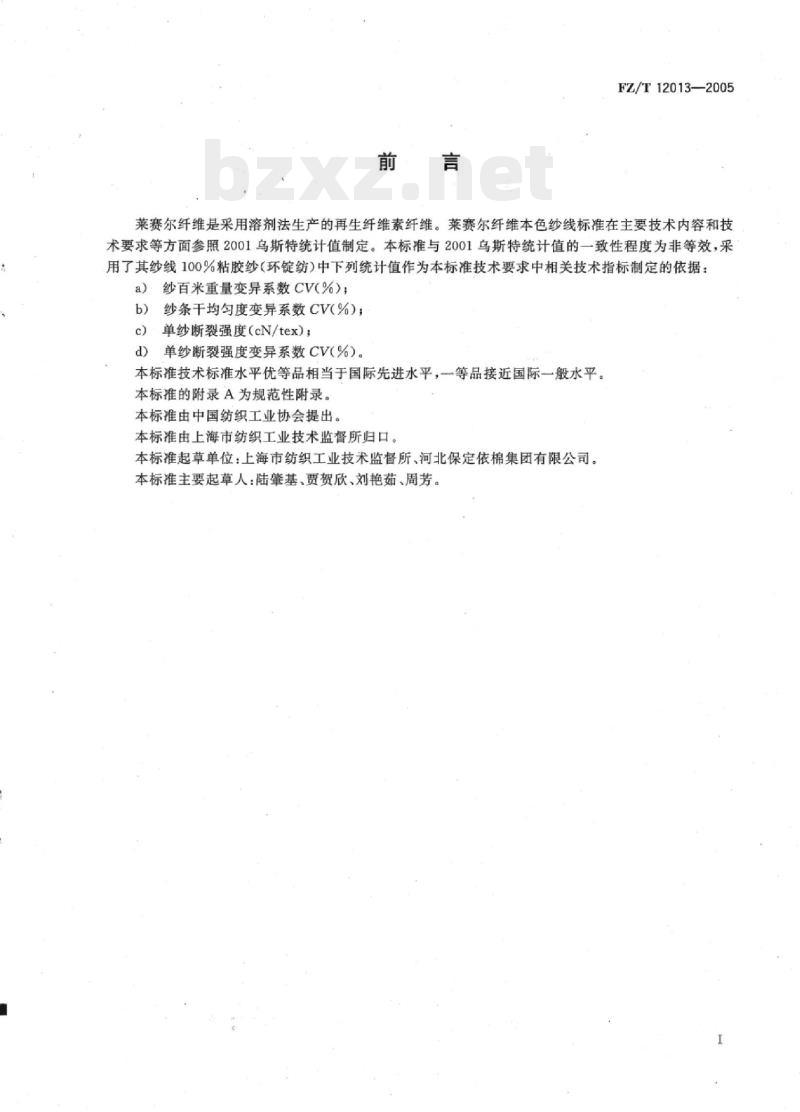

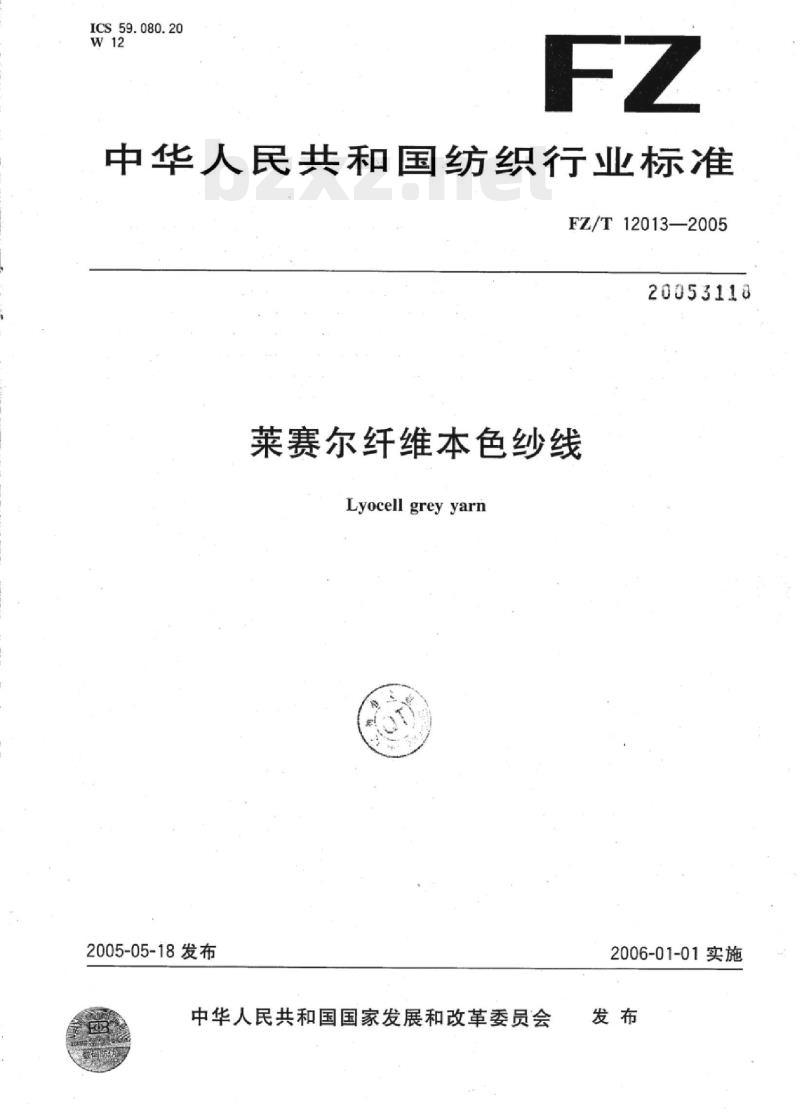

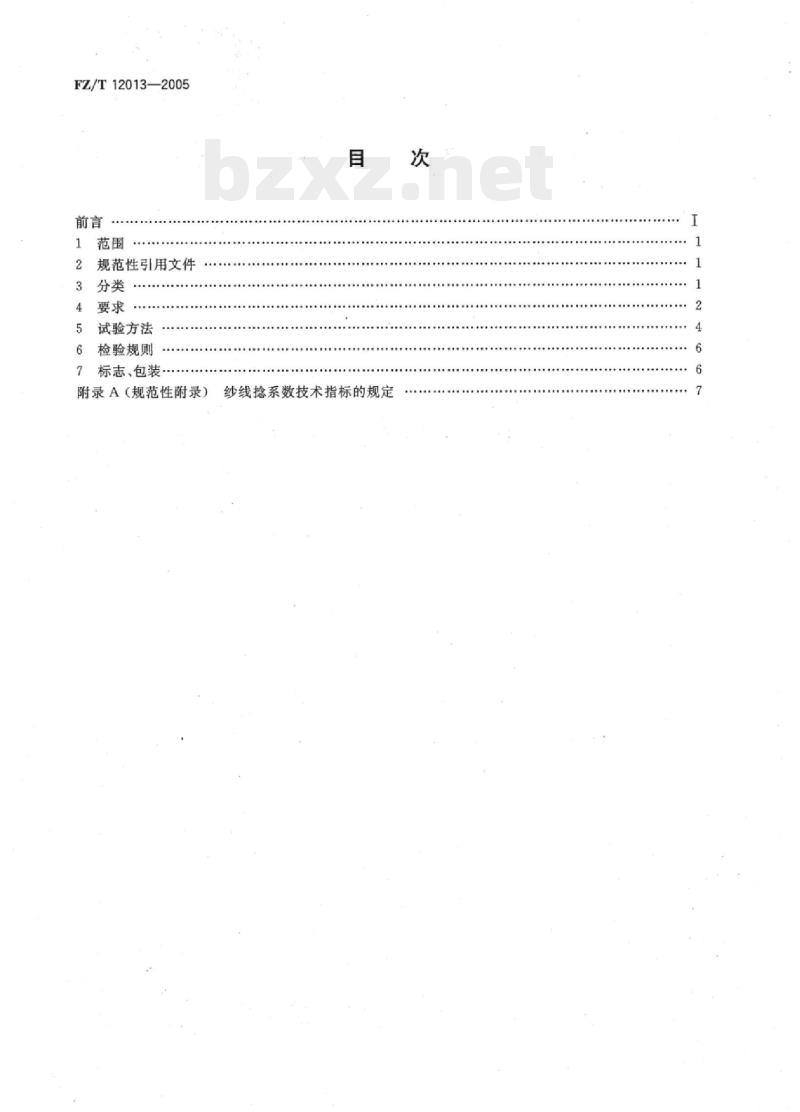

中华人民共和国纺织行业标准 FZ/T12013—2005 莱赛尔纤维本色纱线 Lyocell grey yarn 2005-05-18发布 中华人民共和国国家发展和改革委员会 2006-01-01实施 前言 莱赛尔纤维是采用溶剂法生产的再生纤维素纤维。莱赛尔纤维本色纱线标准在主要技术内容和技术要求等方面参照2001乌斯特统计值制定。本标准与2001乌斯特统计值的一致性程度为非等效，采用了其纱线100%粘胶纱（环锭纺）中下列统计值作为本标准技术要求中相关技术指标制定的依据：a) 纱百米重量变异系数CV(%)；b) 纱条干均匀度变异系数CV(%)；c) 单纱断裂强度(cN/tex)；d) 单纱断裂强度变异系数CV(%)。 本标准技术标准水平优等品相当于国际先进水平，一等品接近国际一般水平。本标准的附录A为规范性附录。 本标准由中国纺织工业协会提出。本标准由上海市纺织工业技术监督所归口。 起草单位：上海市纺织工业技术监督所、河北保定依棉集团有限公司。 主要起草人：陆肇基、贾贺欣、刘艳茹、周芳。 1 范围 本标准规定了莱赛尔纤维（棉型短纤维）本色纱线的分类、要求、试验方法、检验规则和标志、包装。 本标准适用于鉴定环锭纺机制莱赛尔纤维本色纱线的品质，本标准不适用于鉴定特种用途莱赛尔纤维本色纱线的品质。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2543.1 纺织品纱线捻度的测定 第1部分：直接计数法 GB/T 2543.2 纺织品纱线捻度的测定 第2部分：退绕加绕法 GB/T 3292 纺织品纱条条干均匀度试验方法 电容法 GB/T 3916 纺织品卷装纱单根纱线断裂强力和断裂伸长率的测定 GB/T 4743 纱线线密度的测定 绞纱法 GB/T 9996 棉及化纤纯纺、混纺纱线外观质量黑板检验方法 FZ/T 01050 纺织品纱线疵点的分级与检验方法 电容式 FZ/T 10007—1993 棉及化纤纯纺、混纺本色纱线检验规则 FZ/T 10008—1996 棉及化纤纯纺、混纺纱线标志与包装 3 分类 3.1 莱赛尔纤维本色纱线的线密度以1000m莱赛尔纤维本色纱线在公定回潮率时的重量（g）表示，单位为特克斯（tex）。 3.2 莱赛尔纤维本色纱线的原料代号为TS。 3.3 莱赛尔纤维本色纱线的公定回潮率为11%。 3.4 莱赛尔纤维本色纱线的标准重量 3.4.1 100m纱线在公定回潮率时的标准重量按式(1)计算： m = (T/10) u00d7 100 式中：m—100m纱线在公定回潮率时的标准重量，单位为克每百米（g/100m）；T—纱线线密度，单位为特克斯(tex)。 3.4.2 100m纱线的标准干燥重量按式(2)计算： md = m / (1 + W/100) 式中：md—100m纱线的标准干燥重量，单位为克每百米（g/100m）；m—100m纱线在公定回潮率时的标准重量；W—公定回潮率，%。 3.5 单纱和股线设计线密度必须与其最后成品公称线密度相等。纺股线用的单纱设计线密度数值应保证股线的设计线密度与其公称线密度相等。 4 要求 4.1 莱赛尔纤维本色纱的技术要求见表1。 表1 莱赛尔纤维本色纱的技术要求 | 公称线密度 / tex | 7u226010 | 10.5u226013 | 13.5u226015 | 15.5u226020 | 20.5u226030 | 31u226035 | 36u226070 等 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 等别 | 优 | 三 | 优 | 优 | 三 | 优 | 三 | | | 单纱断裂强力变异系数CV/(%) | 11.5 | 16.0 | 20.5 | 10.0 | 14.5 | 19.0 | 9.5 | | | 百米重量变异系数CV/(%) | 2.3 | 3.5 | 4.7 | 2.3 | 3.5 | 4.7 | 2.3 | | | 条干均匀度 (10块板比例) | 7:3:0 | 0:7:3 | 0:0:7:3 | 0:7:3:0 | 7:3:0:0 | 0:7:3:0 | 0:0:7:3 | | 4.2 莱赛尔纤维本色线的技术要求见表2。 表2 莱赛尔纤维本色线的技术要求 | 公称线密度 / tex | 7u226010 | 10.5u226013 | 13.5u226015 | 15.5u226020 | 20.5u226030 | 31u226035 | 36u226070 等 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 等别 | 优 | 三 | 优 | 优 | 三 | 优 | 三 | | | 单线断裂强力变异系数CV/(%) | 8.5 | 11.5 | 14.5 | 7.5 | 10.5 | 13.5 | 7.0 | | | 百米重量变异系数CV/(%) | 2.0 | 3.0 | 4.0 | 2.0 | 3.0 | 4.0 | 2.0 | | | 单线断裂强度/(cN/tex) | 20.0 | 20.0 | 20.5 | 20.5 | 21.0 | 21.0 | 21.0 | | | 百米重量偏差/(%) | u00b12.5 | u00b12.5 | u00b12.5 | u00b12.5 | u00b12.5 | u00b12.5 | u00b12.5 | | | 条干均匀度变异系数CV/(%) | 10.5 | 10.0 | 10.0 | 9.5 | 9.0 | 8.0 | 7.5 | | | 十万米纱疵/(个/10u2075m) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | | 4.3 分等规定 4.3.1 莱赛尔纤维本色纱线规定以同品种一昼夜三个班的生产量为一批，按规定的试验周期和各项试验方法进行试验，按其结果评定纱线的品等。 4.3.2 莱赛尔纤维本色纱线的品等分为优等、一等、二等，低于二等指标者为三等。 4.3.3 优等莱赛尔纤维本色纱以单纱断裂强力变异系数CV(%)、百米重量变异系数CV(%)、条干均匀度、十万米纱疵四项中最低的一项品等评定。 4.3.4 一等、二等莱赛尔纤维本色纱以单纱断裂强力变异系数CV(%)、百米重量变异系数CV(%)、条干均匀度三项中最低的一项品等评定。 4.3.5 优等莱赛尔纤维本色线以单线断裂强力变异系数CV(%)、百米重量变异系数CV(%)、条干均匀度变异系数CV(%)三项中最低的一项品等评定。 4.3.6 一等、二等莱赛尔纤维本色线以单线断裂强力变异系数CV(%)、百米重量变异系数CV(%)两项中最低的一项品等评定。 4.3.7 单纱（线）断裂强度或百米重量偏差超出允许范围时，在单纱（线）断裂强力变异系数CV(%)和百米重量变异系数CV(%)两项指标原评定的基础上作顺降一个等处理。如单纱（线）断裂强度和百米重量偏差都超出范围时，亦只顺降一次。降至二等为止。 4.3.8 检验单纱条干均匀度可以由生产厂选用黑板条干均匀度或条干均匀度变异系数CV(%)两者中的任何一种。但一经确定，不得任意变更。产品发生质量争议时，以条干均匀度变异系数CV(%)为准。 4.4 莱赛尔纤维本色纱线百米重量偏差按月度累计，应按产量进行加权平均，全月生产在15批以上的品种，应控制在u00b10.5%及以内。 5 试验方法 5.1 试验条件 5.1.1 各项试验应在各方法标准规定的标准条件下进行。 5.1.2 由于生产需要，要求迅速检验产品的质量，可采用快速试验方法。快速试验可以在接近车间温湿度条件下进行。但试验地点的温湿度必须保持稳定。产品发生质量争议时，以各方法标准规定的标准条件下的试验为准。 5.2 试验周期
