FZ/T 01099-2008 纺织颜色体系

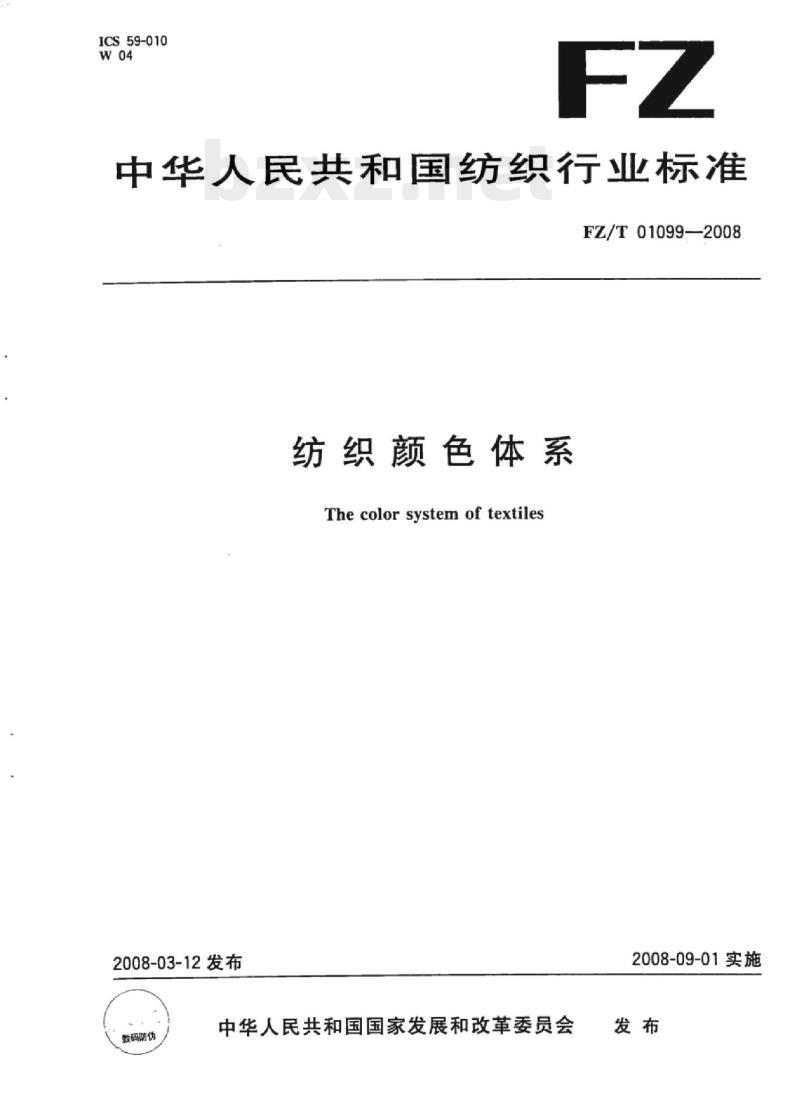

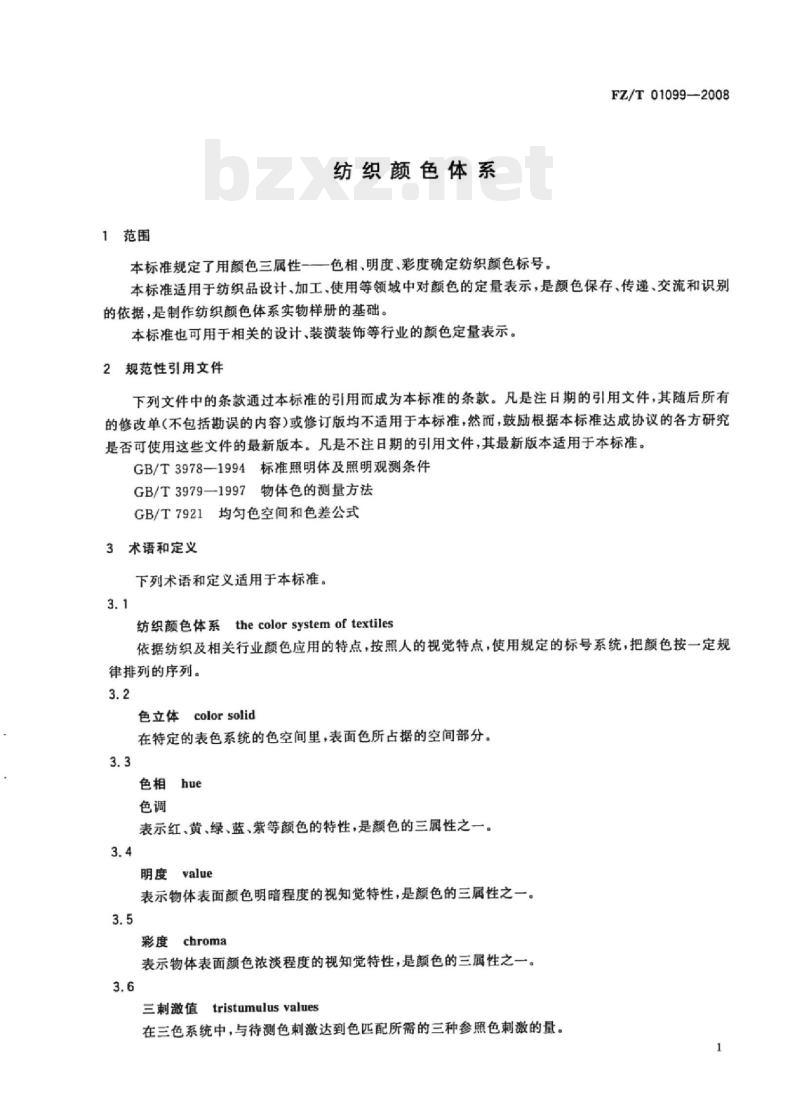

中华人民共和国纺织行业标准 FZ/T01099—2008 纺织颜色体系 The color system of textiles 2008-03-12发布 2008-09-01实施 中华人民共和国国家发展和改革委员会 前言 本标准由中国纺织工业协会提出，归口单位为中国纺织工业协会。本标准由中国纺织信息中心、纺织产品开发中心、中国流行色协会负责起草。本标准主要起草人：孙瑞哲、梁勇、胡松、胡发祥、李斌红、陈惠娥、张惠山、赵淑玲。 1 范围 本标准规定了用颜色三属性——色相、明度、彩度确定纺织颜色标号。本标准适用于纺织品设计、加工、使用等领域中对颜色的定量表示，是颜色保存、传递、交流和识别的依据，是制作纺织颜色体系实物样册的基础。本标准也可用于相关的设计、装潢装饰等行业的颜色定量表示。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T3978—1994 标准照明体及照明观测条件 GB/T3979—1997 物体色的测量方法 GB/T7921 色度学——色差公式 3 术语和定义 下列术语和定义适用于本标准。 3.1 纺织颜色体系 (the color system of textiles)：依据纺织及相关行业颜色应用的特点，按照人的视觉特点，使用规定的标号系统，把颜色按一定规律排列的序列。 3.2 色立体 (color solid)：在特定的表色系统的色空间里，表面色所占据的空间部分。 3.3 色相 (hue)：表示红、黄、绿、蓝、紫等颜色的特性，是颜色的三属性之一。 3.4 明度 (value)：表示物体表面颜色明暗程度的视知觉特性，是颜色的三属性之一。 3.5 彩度 (chroma)：表示物体表面颜色浓淡程度的视知觉特性，是颜色的三属性之一。 3.6 三刺激值 (tristimulus values)：在三色系统中，与待测色刺激达到色匹配所需的三种参照色刺激的量。 4 纺织颜色体系 4.1 颜色的组成 颜色由无彩色系和彩色系组成，以色立体表示。 4.2 颜色的标号 4.2.1 标号方法 颜色的标号用一组7位数字编号来表示。无彩色系标号的第4、5两位数字为其对应的明度，其他位数规定为0。理想白和理想黑为虚拟颜色，不予标号。彩色系颜色标号数字的前3位是色相，第4、5两位是明度，最后2位是彩度。 4.2.2 色相 4.2.2.1 色相划分方法 色相用符号H表示。色相分成160个，其标号范围是001～160。色相是按由红向黄、绿、蓝、紫等颜色顺序以逆时针方向在一个圆环上首尾相接顺次排列。 4.2.2.2 色相标号区间与颜色的对应关系 色相标号区间与颜色的对应关系见下表： 001~016：红 017~032：黄红 033~048：黄 049~064：黄绿 065~080：绿 081~096：蓝绿 097~112：蓝 113~128：蓝紫 129~144：紫 145~160：紫红 4.2.2.3 颜色正色的色相标号 表2：颜色正色的色相标号 008：正红 024：正黄红 040：正黄 056：正黄绿 072：正绿 088：正蓝绿 104：正蓝 120：正蓝紫 136：正紫 152：正紫红 4.2.3 明度 4.2.3.1 明度表示 明度用符号V表示。 4.2.3.2 明度分级 理想黑色的明度值为0，理想白色的明度值为100，共分成101个明度级。 4.2.3.3 明度V与CIE三刺激值中Y的关系 明度V和CIE三刺激值中Y之间的关系由下面的5次方程式给出： Y = 0.393182(0.1V) + 0.4895195(0.1V)² + 0.0220455(0.1V)³ + 0.008817(0.1V)⁴ - 0.000631(0.1V)⁵ 明度V与三刺激值中Y的关系见下表： V=0, Y=0.00 V=5, Y=0.32 V=10, Y=0.91 V=15, Y=1.81 V=20, Y=3.04 V=25, Y=4.67 V=30, Y=6.74 V=35, Y=9.31 V=40, Y=12.43 V=45, Y=16.14 V=50, Y=20.50 V=55, Y=25.53 V=60, Y=31.26 V=65, Y=37.71 V=70, Y=44.86 V=75, Y=52.71 V=80, Y=61.20 V=85, Y=70.28 V=90, Y=79.85 V=95, Y=89.81 V=100, Y=100.00 4.2.4 彩度 4.2.4.1 彩度表示 彩度用符号C表示。 4.2.4.2 彩度分级 彩度由色相环的中心向外辐射线方向排列，彩度数值由小向射线辐射方向增大。彩度值用整数值表示，将刚好可以明显区分色相的彩度规定为01，从01开始，按视觉等色差的原则依次递增。彩度小值为00表示。 4.3 纺织颜色体系标准值 纺织颜色体系的颜色标准值见附录A。颜色色度值用GB/T7921规定的L*、a*、b*颜色空间表示。 4.4 纺织颜色体系标准样品的测量方法和要求 4.4.1 标准样品的测量方法 纺织颜色体系标准样品的测量应在GB/T3978—1994规定的标准照明体D65、GB/T3979—1997规定的CIE1964补充标准色度学系统、GB/T3979—1997中第5章规定的技术条件、GB/T3978—1994中5.1.3规定的照明和观测条件下，按GB/T3979—1997中6.2.2.1规定的双光路测量法测量。 4.4.2 标准样品的色差要求 标准样品的色度值和颜色标号的色度值之间的色差由GB/T7921规定的色差计算公式计算。一般颜色标号时要求色差ΔE≤1.5，当符合要求的标号有两个（或以上），则选择色差最小的标号为该颜色标号。特殊情况下（比如高彩度颜色）可以稍放宽色差要求，但应注明实际色差值。
