FZ-T 01090-1999.Textiles- Woven fabrics- C onstruction-Methods of analysis-Methods" for the presentation of a weave diagram and plans for drafting, denting and lifting.
FZ-T 01090等效采川国际标准Iso 7211/1 -1984《纺织品一-机织物一 结构分析方法一 织物组织图与穿综，穿筘及提综图的表示方法》
1主题内容与适 用范围
FZ-T 01090规定了机织物组织结构的分析方法，描述了组织图、穿综图、穿筘图和提综图的表示方法以及它们之间的相互关系，# H提供了一种花纹配色循环的色纱排列规律的表达方法。
FZ-T 01090适用于所有的机织物，包括复杂组织织物。
2引用标准
GB 8683机织物- 股术语和基本组织的定义
3原理
在意匠纸上表示组织图、穿综图、穿筘图和提综图以及它们之间的关系，花纹配色循环的色纱排列规律采用列表法表示。
4上机图的表示
4.1组织图
一般地，意匠纸(5.1) 上纵行格子代表经纱线，横行格子代表纬纱线。每个格子代表一个组织点，在格子内画一符号。
除非另作说明，意匠纸上的一个符号表示一根经纱线在纬纱线之上的组织点。在该表示方法不适宜的情况下，应明确指出符号为“纬浮点”。至少用一个完全组织来表示织物组织的大小。仅用一个完全组织表示织物组织较为适宜:即当在经纬方向继续分解的织物是重复已经记录的织物组织单元时，就不再继续作图。一个简单的完全组织如图1 a所示。
在下面的情况中，完全组织图可简化表示。当织物完全组织能够在经向或纬向分成二个或更多部分，且其中某- -部分是由一子组织的循环所构成，用-括号把子组织标注出来，紧靠括号指出子组织的循环个数，前面用乘号x。图1 a的织物组织可简化为图1 b.可以适当采用各种符号填人方格(例如，凶回) 。对组织结构较复杂的织物组织，可同时使用不同的符号，以使图更为清晰。纱罗组织在意匠纸上组织图的表示方法与其他组织不同。纱罗组织的绞经应在地经的两侧各占一

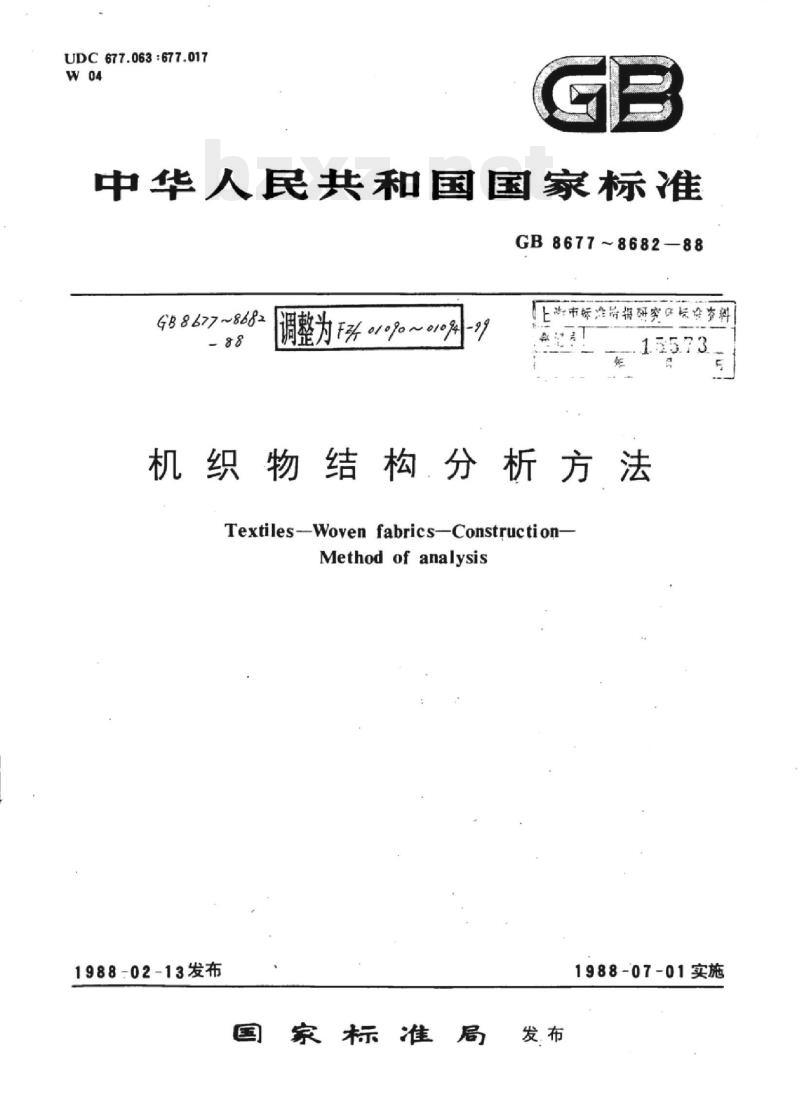

UDC677.063:677.017
中华人民共和国国家标准
GB8677-8682—88
GB8677~8682
整为～
上改市标准局据研究口标设资料15573
机织物结构分析方法
Textiles-Woven fabrics-Construction-Methodofanalysis
1988-02-13发布
家标准局
1988-07-01实施
GB8677--88下载标准就来标准下载网

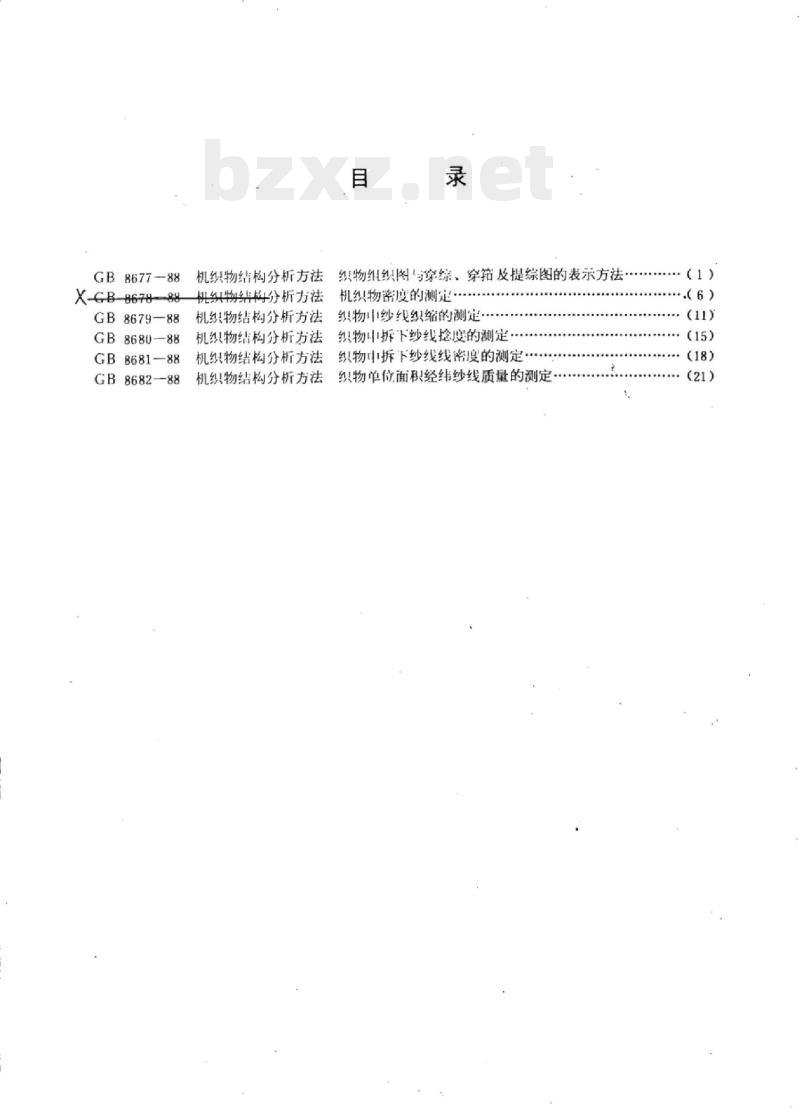

织物组织图与穿综、穿拍及提综图的表示方法·机织物结构分析方法
X-GB-8678-88机织物结构分析方法GB8679-88
GB8680--88
GB8681-88
GB8682-88
机织物结构分析方法
机织物结构分析方法
机织物结构分析方法
机织物结构分析方法
机织物密度的测定
织物中纱线织缩的测定
织物中拆下纱线捻度的测定
织物中拆下纱线线密度的测定
织物单位面积经纬纱线质量的测定（1）
.··.（6
（15）

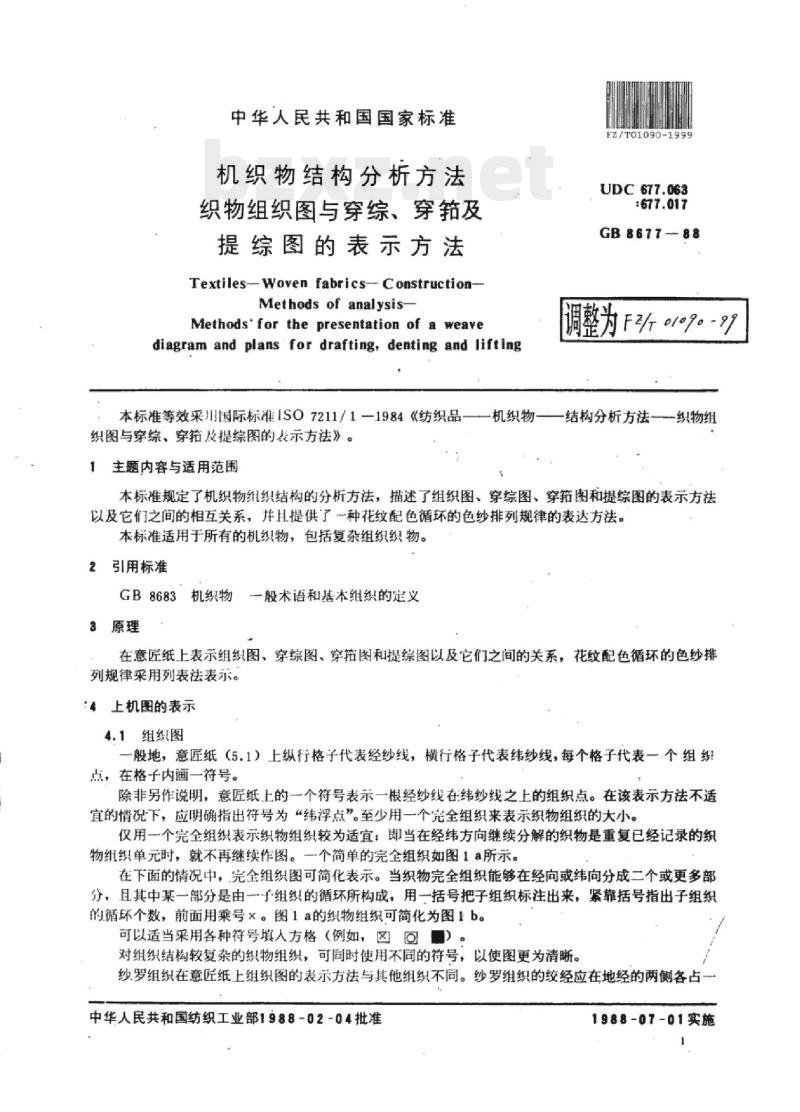

中华人民共和国国家标准
机织物结构分析方法
织物组织图与穿综、穿及
提综图的表示方法
Textiles--Woven fabrics-Construction-Methods of analysis-
Methods' for the presentation of a weavediagram and plans for drafting, denting and lifting本标准等效采用国际标准/SO7211/1-1984《纺织品织图与穿综、穿及提综图的表示方法》。1主题内容与适用范围
-机织物
FZ/T01090-
UDC677.063
GB8677-88
为F2/0109。-91
结构分析方法——织物组
本标准规定了机织物组织结构的分析方法，描述了组织图、穿综图、穿箍图和提综图的表示方法以及它们之间的相互关系，并且提供了一种花纹配色循环的色纱排列规律的表达方法。本标准适用于所有的机织物，包括复杂组织织物。2引用标准
GB8683
机织物一般术语和基本组织的定义3原理
在意匠纸上表示组织图、穿综图、穿拾图和提综图以及它们之间的关系，花纹配色循环的色纱排列规律采用列表法表示。
4上机图的表示
4.1组织图
一般地，意匠纸（5.1）上纵行格子代表经纱线，横行格子代表纬纱线，每个格子代表一个组织点，在格子内画一符号。
除非另作说明，意匠纸上的一个符号表示一根经纱线在纬纱线之上的组织点。在该表示方法不适宜的情况下，应明确指出符号为“纬浮点”。至少用一个完全组织来表示织物组织的大小。仅用一个完全组织表示织物组织较为适宜：即当在经纬方向继续分解的织物是重复已经记录的织物组织单元时，就不再继续作图。一个简单的完全组织如图1a所示。在下面的情况中，完全组织图可简化表示。当织物完全组织能够在经向或纬向分成二个或更多部分，且其中某一部分是由一子组织的循环所构成，用一括号把子组织标注出来，紧靠括号指出子组织的循环个数，前面用乘号×。图1a的织物组织可简化为图1b。可以适当采用各种符号填人方格（例如，区）。对组织结构较复杂的织物组织，可同时使用不同的符号，以使图更为清晰。纱罗组织在意匠纸上组织图的表示方法与其他组织不同。纱罗组织的绞经应在地经的两侧各占一中华人民共和国纺织工业部1988-02-04批准1988-07-01实施

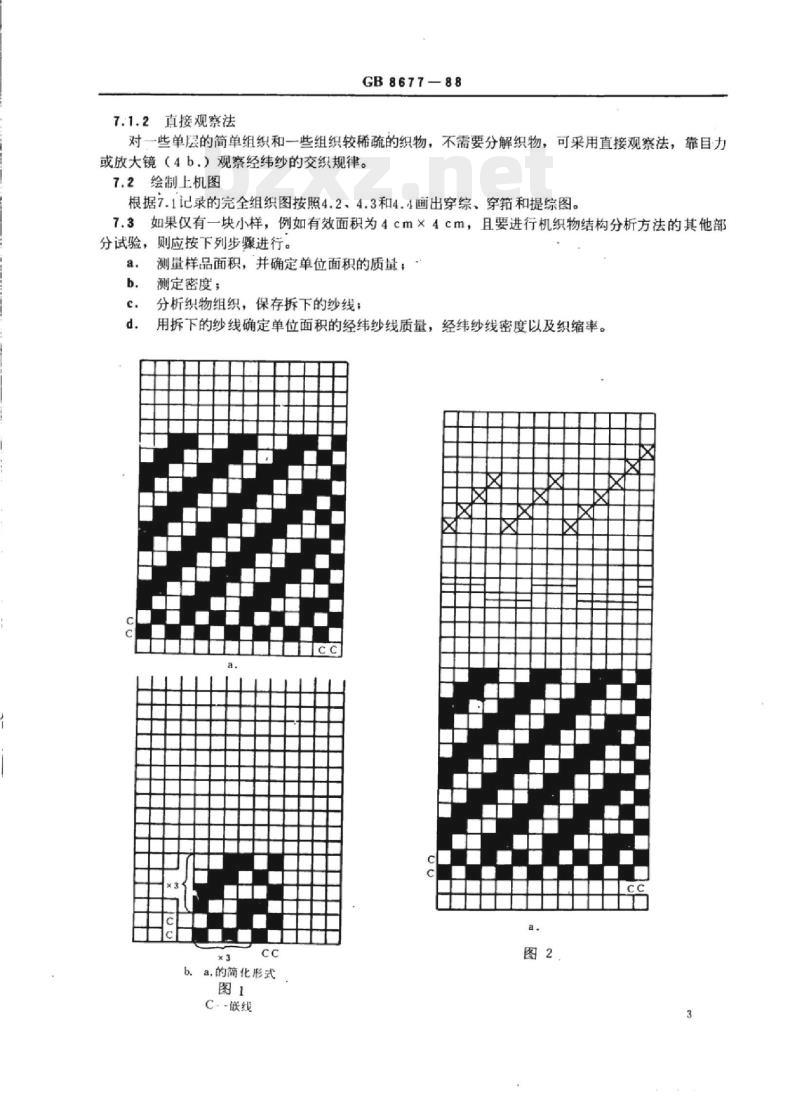

7.1.2直接观察法
GB8677-88
对一些单层的简单组织和一些组织较稀疏的织物，不需要分解织物，可采用直接观察法，靠目力或放大镜（4b）观察经纬纱的交织规律。7.2绘制上机图
根据7.1记录的完全组织图按照4.2、4.3和4.4画出穿综、穿箱和提综图。7.3如果仅有一块小样，例如有效面积为4cm×4cm，且要进行机织物结构分析方法的其他部分试验，则应按下列步骤进行。a.
测量样品面积，并确定单位面积的质量；测定密度：
分析织物组织，保存拆下的纱线：用拆下的纱线确定单位面积的经纬纱线质量，经纬纱线密度以及织缩率。a
a.的简化形式
C-嵌线
白嵌线
白嵌线

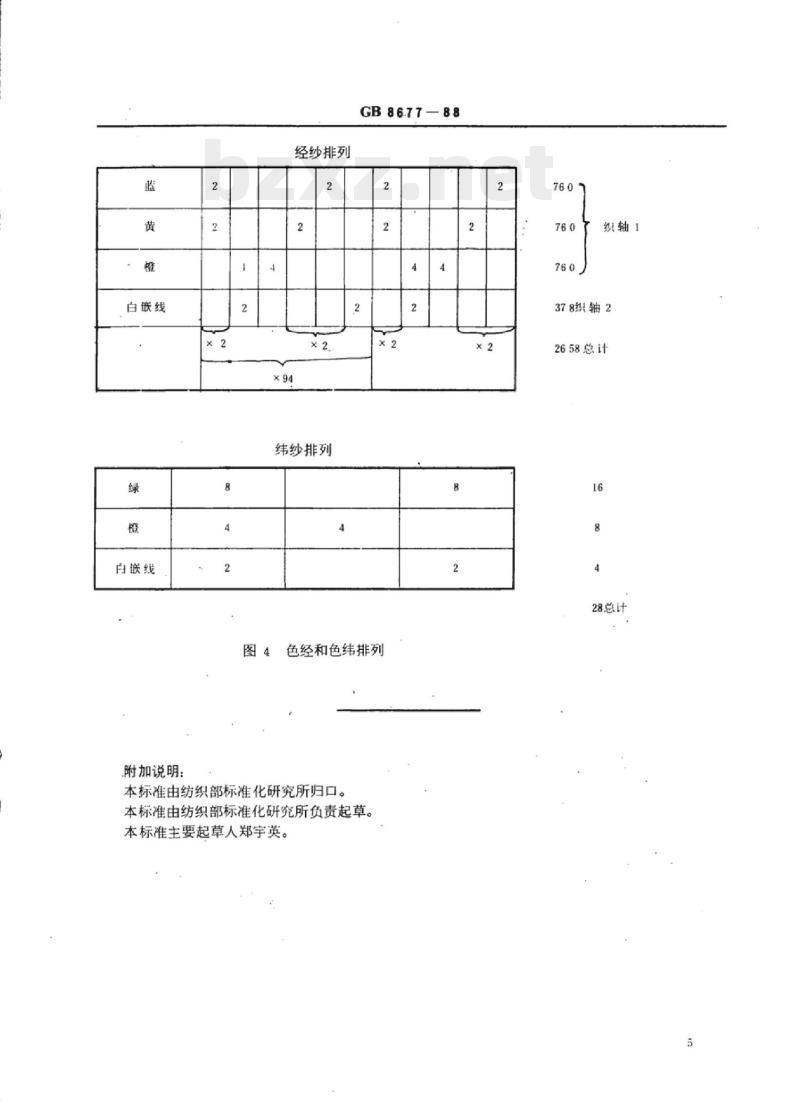

附加说明：
经纱排列
纬纱排列
GB8677-88
色经和色纬排列
本标准由纺织部标准化研究所归口。本标准由纺织部标准化研究所负责起草。本标准主要起草人郑宇英。
织轴1
378织轴2
2658总计
28总计
续图2
C-嵌线
穿箍3人2+（3经+1嵌）×2
GB8677-88
c一联线
3入×2+（3经+1嵌）×2
GB8677-88
个纵格，但要用两种不同的符号表示绞经的组织点及地经升起的组织点。4.2穿综图
穿综图画在组织图的正上方（图2a）。在组织图中代表一根经纱的纵行格.子在穿综图中代表同一根经纱。穿综图中的横行格子代表综片。综片的顺序在图中自下向上（织机上由织口向织轴方向）。在代表经纱的纵行与代表综片的横行相交的方格内填人个符号，表示这根经纱穿过该综片上的综眼。穿综图至少要画一个穿综循环，也可按组织图所述的方式简化（图2b）。4.3穿图
穿箍图在组织图和穿综图之间，占用两个横行。是以连续涂绘符号或一粗横线于一横行的格子内表示相应的几根经纱同穿在一个箱齿内（图2a）。当简化描述组织图和穿综图时，可注上穿箱的说明，用每箍穿人数表示，在每箍穿入数不同的情况下，要用一个穿循环表示（图2b）。在每箍穿人的根数相同时，也可用文字说明。对于纱罗组织，每一绞组穿在同一箍齿中。即穿在同一拓齿的是代表一个绞组，不代表经纱根数。4.4提综图
提综图的位置与组织图，穿综图的相互关系有二种表示方式，根据需要选择其中种。4.4.1方式一：提综图画在组织图的右侧。提综图中每一横行表示与组织图中相对应的一根纬纱，每一纵行表示对应的一页综片，其顺序自左向右。提综图和穿综图之间的关系可以用直角线表示（图3a），当组织图可以简化时，提综图也可以简化。4.4.2方式二：提综图画在穿综图的右侧。提综图中每-横行表小与穿综图中相对应的一页综片，每一纵行表示对应的一根纬纱，左边的纬纱相当于组织图中的第一根纬纱。提综图和组织图之间的关系可以用直角线表示（图3b）。4.5色经和色纬的排列
花纹配色循环的色纱排列顺序用表格法表示，如图4，表中的横行格了表示颜色相同的纱线在每组中所用的根数，表中的纵行格子从上到下表示不同颜色纱线的排列即过产。如果其中的顺序有重复，则不需要全都填与，可以把重复的潮分括起来，同时在括号的尖点上标注数字，说明循环次数。表中的第一根纱线相当于完企组织中的第根纱线。5器具
意匠纸，
低倍放大镜，例如织物分析镜，镊子，
剪刀，
分析针。
6试样
从织物中选取一块含有若十完全组织的试样。7步骤
7.1分析织物组织
鉴别织物的正反面和经纬向，确定拆纱方向。7.1.1拆纱分析法
拆除试样二垂直边上的纱线，露出1cm长的纱缨。用分析针（5e.）拨动纱线，按照4.1记录组织点。连续从织物中逐次地拨出纱线，观察和记录每根纱线的交织情况，直至获得一个完全组织。并按照4.5记求色经和色纬的排列顺序。如果需要，可对织物的一面浮面烧灼和轻微修剪，以改善组织点的清晰度。2
中华人民共和国
国家标准
机织物结构分析方法
GB8677~868288
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张13/4字数430001989年1月第一版
1989年1月第一次印刷
印数1—3500
书号：155066-1-6019
定价1.05元
标日103-15
882881198
