FZ/T 50039-2018.
1范围
FZ/T 50039规定了聚氨酯(氨纶)长丝抱合性能的试验方法。
FZ/T 50039适用于氨纶长丝。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 3291.1纺织纺织材料性能和试验术语 第1部分;纤维和纱线
GB/T 3291.3纺织纺织材料性能 和试验术语第3部分:通用
GB/T 4146(所有部分)纺织品 化学纤维
GB/T 6502化学纤维长 丝取样方法
3术语和定义
GB/T 3291.1 .GB/T 3291.3 .GB/T 4146(所有部分)中界定的术语和定义适用于本文件.
4原理
在规定条件下,将单根丝从氨纶丝束中刺离所需要的力值来间接反映氨纶长丝的抱合性能。
5试验装置
单纤维强伸度仪,附:
a) 力值传感器:分度值0.01 cN;
b) 夹具:移动距离精度0.05 mm.
6取样及试验条件
6.1试样准备
6.1.1批量实验室样 品的抽取按GB/T 6502规定,取20个卷装,每个卷装取2根试样。
6.1.2散件实验室样 品,试验总次数不低于30次。
6.1.3每个卷装分别剥去 1 g左右的表层丝,应均等地从每个卷装上取约10 cm的试样。在同一个卷装上取样时,第1个试样取完,要将卷装上的丝去掉至少2 m.然后再取第2个试样。试样应以尽可能小的张力退绕,以避免受意外拉伸。

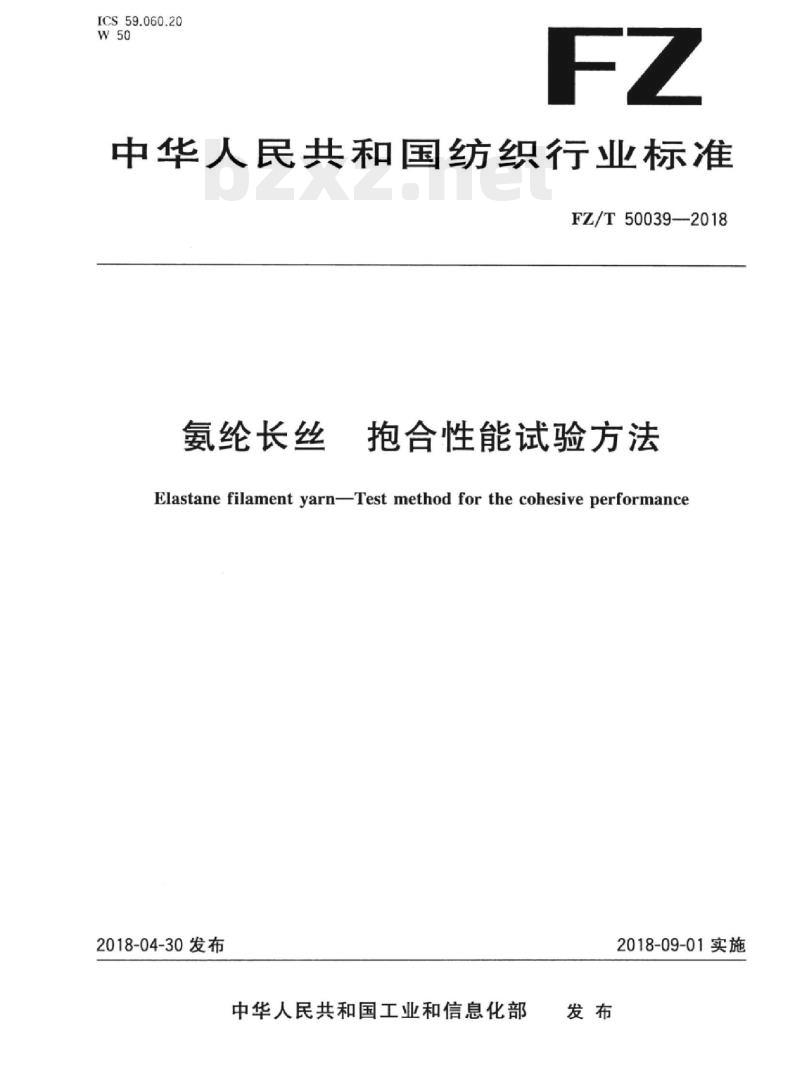

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T50039—2018
氨纶长丝
抱合性能试验方法
Elastane filament yarn-Test method for the cohesive performance2018-04-30发布
中华人民共和国工业和信息化部发布
2018-09-01实施

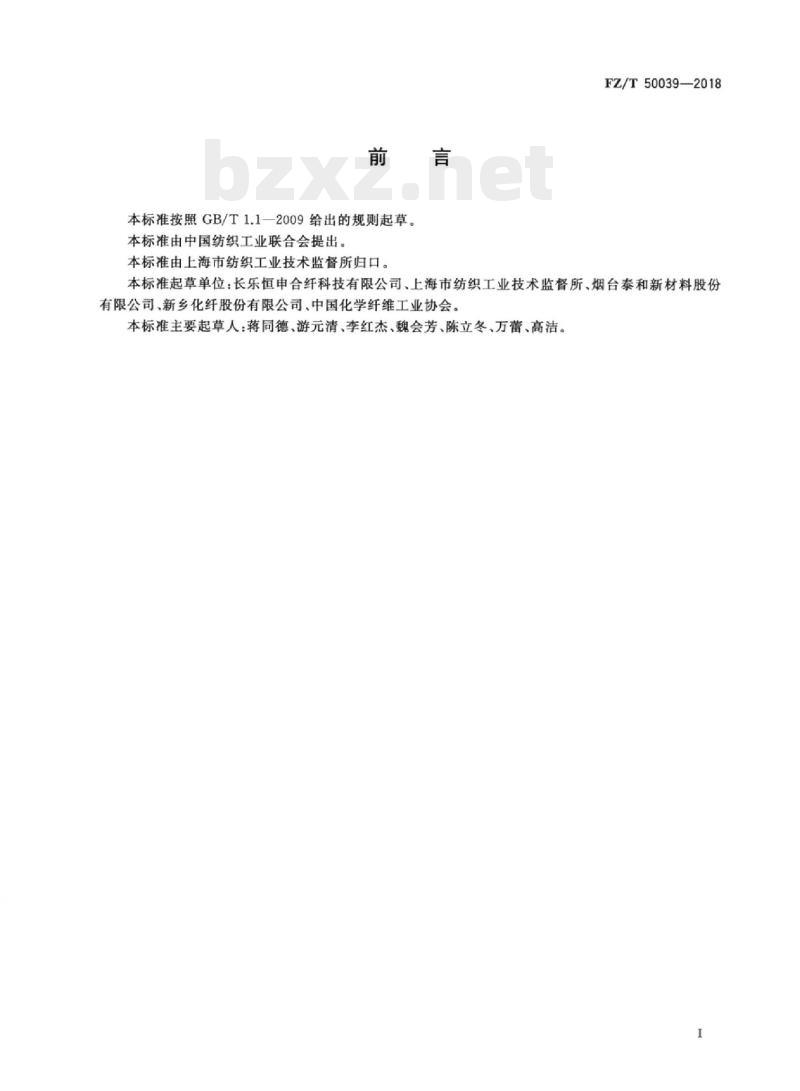

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50039—2018
本标准起草单位：长乐恒申合纤科技有限公司、上海市纺织工业技术监督所、烟台泰和新材料股份有限公司、新乡化纤股份有限公司、中国化学纤维工业协会。本标准主要起草人：蒋同德、游元清、李红杰、魏会芳、陈立冬、万蕾、高洁。I

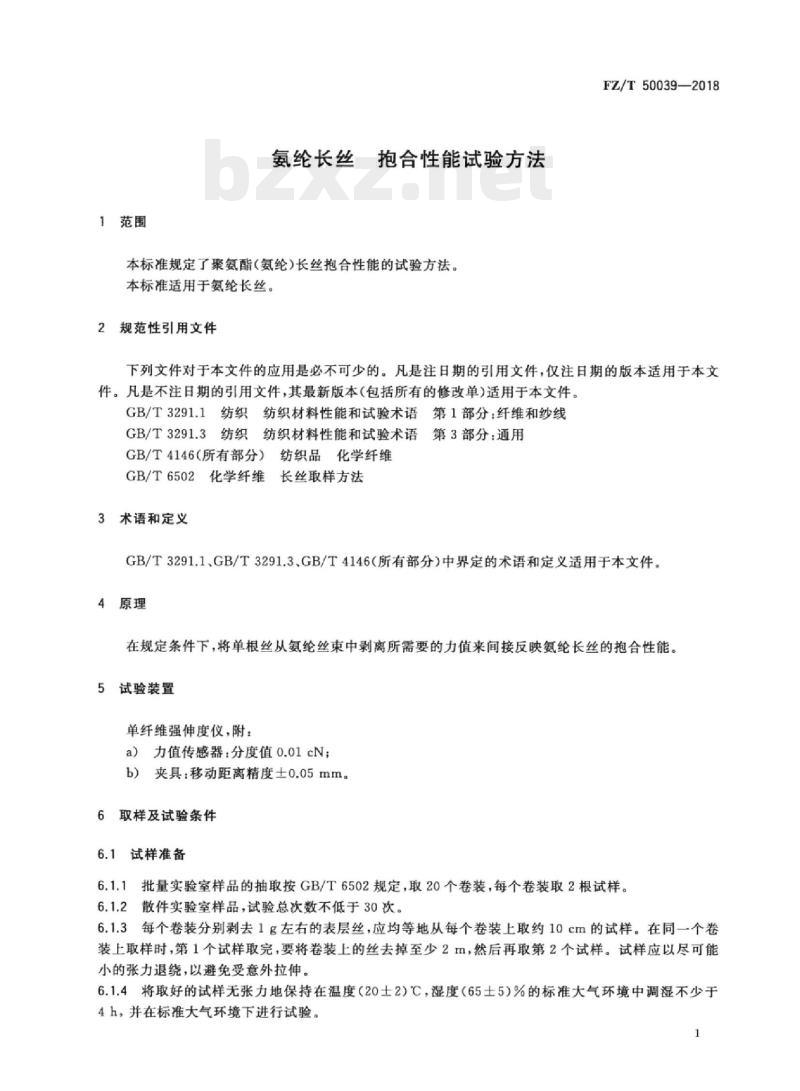

1范围
氨纶长丝
抱合性能试验方法
本标准规定了聚氨酯（氨纶)长丝抱合性能的试验方法。本标准适用于氨纶长丝。
2规范性引用文件
FZ/T50039—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3291.1纺织纺织材料性能和试验术语第1部分：纤维和纱线纺织材料性能和试验术语第3部分：通用GB/T3291.3纺织
GB/T4146（所有部分）纺织品化学纤维GB/T6502化学纤维长丝取样方法3术语和定义
GB/T3291.1、GB/T3291.3、GB/T4146（所有部分）中界定的术语和定义适用于本文件。4原理
在规定条件下，将单根丝从氨纶丝束中剥离所需要的力值来间接反映氨纶长丝的抱合性能。5试验装置
单纤维强伸度仪，附：
a）力值传感器：分度值0.01cN；b）
夹具：移动距离精度士0.05mm。6取样及试验条件
6.1试样准备
6.1.1批量实验室样品的抽取按GB/T6502规定，取20个卷装，每个卷装取2根试样。6.1.2散件实验室样品，试验总次数不低于30次。6.1.3每个卷装分别剥去1g左右的表层丝，应均等地从每个卷装上取约10cm的试样。在同一个卷装上取样时，第1个试样取完，要将卷装上的丝去掉至少2m，然后再取第2个试样。试样应以尽可能小的张力退绕，以避免受意外拉伸。6.1.4将取好的试样无张力地保持在温度（20士2）℃，湿度（65士5）%的标准大气环境中调湿不少于4h，并在标准大气环境下进行试验。1

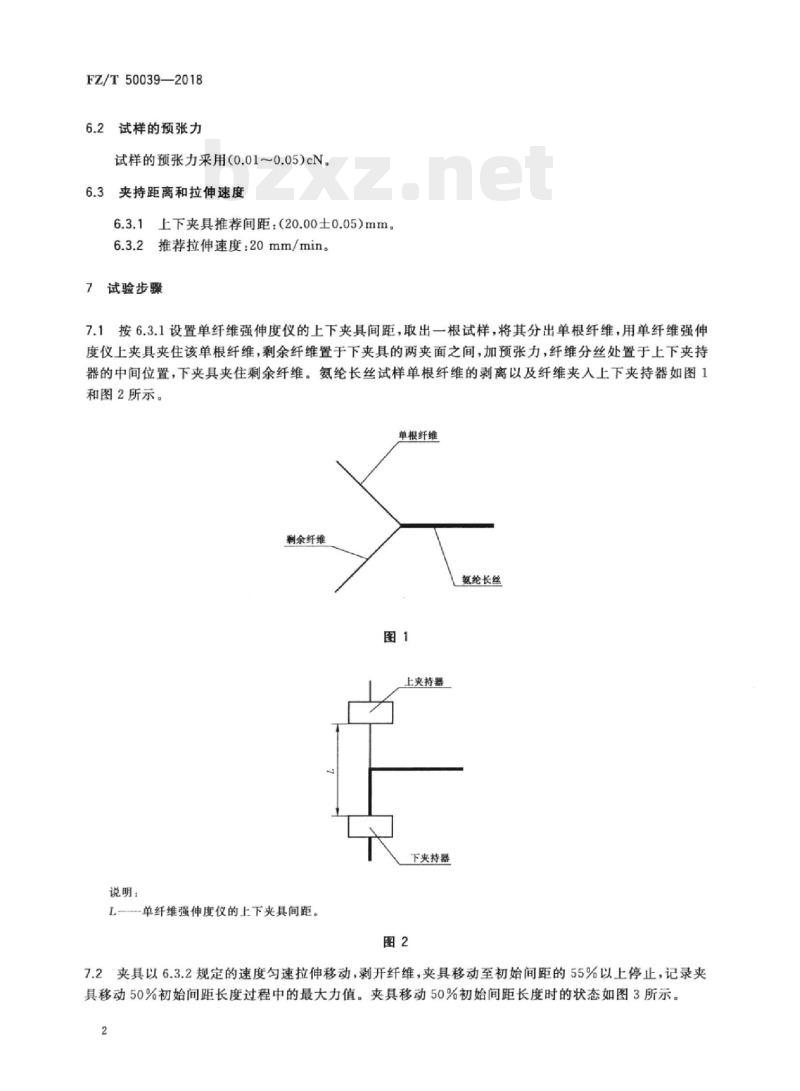

FZ/T50039—2018
试样的预张力
试样的预张力采用(o.01～0.05)cN。夹持距离和拉伸速度
6.3.1上下夹具推荐间距：（20.00士0.05)mm。6.3.2
推荐拉伸速度：20mm/min。
7试验步骤
7.1按6.3.1设置单纤维强伸度仪的上下夹具间距，取出一根试样，将其分出单根纤维，用单纤维强伸度仪上夹具夹住该单根纤维，剩余纤维置于下夹具的两夹面之间，加预张力，纤维分丝处置于上下夹持器的中间位置，下夹具夹住剩余纤维。氨纶长丝试样单根纤维的剥离以及纤维夹人上下夹持器如图1和图2所示。免费标准bzxz.net
单根纤维
剩余纤维
氨纶长丝
上爽持器
下夹持器
说明：
L一单纤维强伸度仪的上下夹具间距。图2

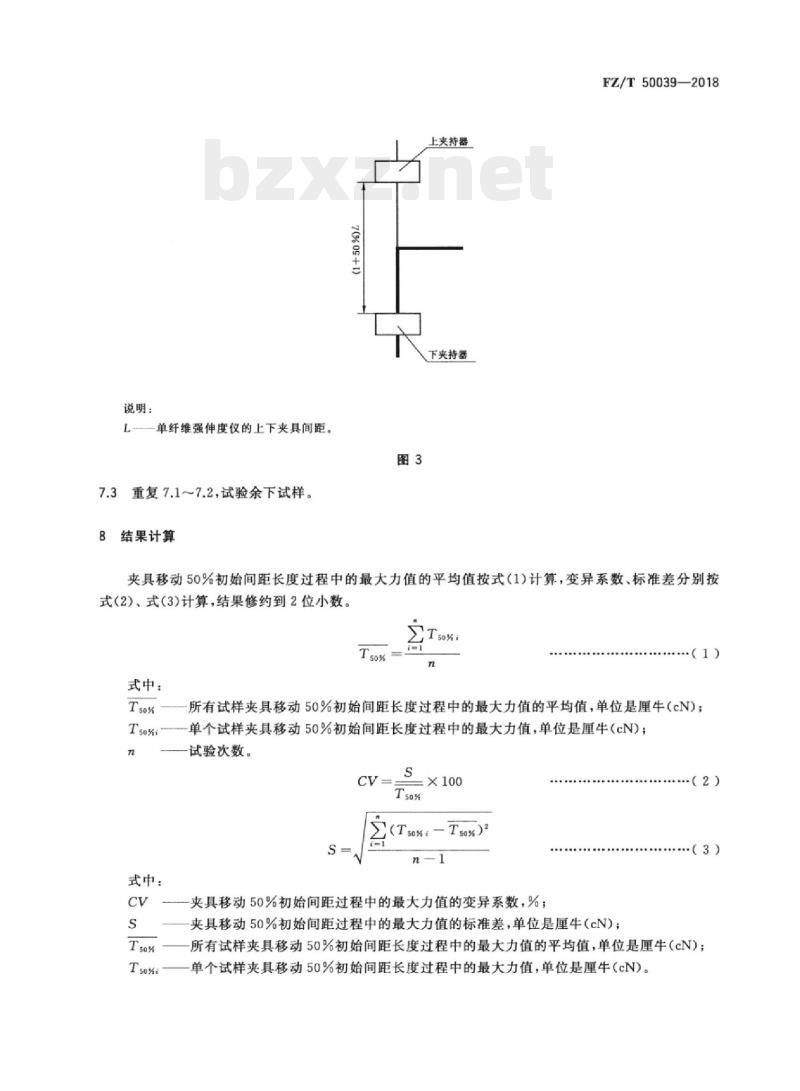

夹具以6.3.2规定的速度勾速拉伸移动，剥开纤维，夹具移动至初始间距的55%以上停止，记录夹具移动50%初始间距长度过程中的最大力值。夹具移动50%初始间距长度时的状态如图3所示2
说明：
单纤维强伸度仪的上下夹具间距。7.3重复7.1～7.2，试验余下试样。8结果计算
7(%0S+D)
上夹持器
下夹持器
FZ/T50039—2018
夹具移动50%初始间距长度过程中的最大力值的平均值按式（1)计算，变异系数、标准差分别按式(2）、式（3)计算，结果修约到2位小数。Ts%
式中：
式中：
（1）
所有试样夹具移动50%初始间距长度过程中的最大力值的平均值，单位是厘牛（cN)；单个试样夹具移动50%初始间距长度过程中的最大力值，单位是厘牛（cN)；试验次数。
T50%）2
夹具移动50%初始间距过程中的最大力值的变异系数，%；夹具移动50%初始间距过程中的最大力值的标准差，单位是厘牛（cN)；（2）
（3）
所有试样夹具移动50%初始间距长度过程中的最大力值的平均值，单位是厘牛（cN）；单个试样夹具移动50%初始间距长度过程中的最大力值，单位是厘牛(cN)。FZ/T50039—2018
试验报告
试验报告应包括以下内容：
样品的名称、规格、卷装数量；a)
被选作批量样品包装件的标识；b)
采用的标准编号及所有的试验参数；实验室样品的各项测试结果；
经协商后对试验步骤的修改提示及其他与本标准不一致的部分；观察到的异常现象；
试验人员和试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
