FZ/T 63039-2018.
1范围
FZ/T 63039规定了高强聚乙烯编织线绳的标记、技术要求.试验方法.检验规则,标志.包装,运输.贮存和其他要求。
FZ/T 63039适用于以1根~15根线密度为36 tex的高强骤乙烯单丝制成线股，再以16个线股相互交叉穿插编织成的高强聚乙烯编织线绳。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3939.1主要 渔具材料命名与标记网线
GB/T 6529纺织品调湿 和试验用标准大气
FZ/T 63028- 2015 超高分 子量聚乙烯网线
SC/T 4022渔网网线断裂强 力和结节断裂强力的测定
SC/T 4023渔网网线伸 长率的测定
SC/T 5001渔具材料基本术语
3术语和定义
SC/T 5001界定的以及下列术语和定义适用于本文件。
3.1高强聚乙蠕单丝high-strength polyethylene monofilament
以高密度聚乙烯为原料制成的断裂强度不小于64.4 cN/tex的线绳用聚乙烯单丝。
3.2高强聚乙烯编织线绳hig-strength polyethylene braided yarn & rope
采用高强聚乙媚单丝材料,由偶數线股成对或单双股配合,相互交叉穿插编织而成的线绳。
4标记
按GB/T3939.1要求,高强聚乙烯编织线绳标记由材料.单丝线密度、线绳股用丝数和线绳股数组成;其简便标记由材料，.单丝综合线密度组成。
示例:以2根线密度(p.)为36 tex的高强聚乙歸(HSPE)单丝制成线股,再以16个线股相互交叉穿插蝙织成综合线密度(R)为1 220 tex的16股高强聚乙燭编织线绳标记.简便标记分别如下。
HSPE- -p. 36X2X16
或HSPE- R 1 220。
5技术要求

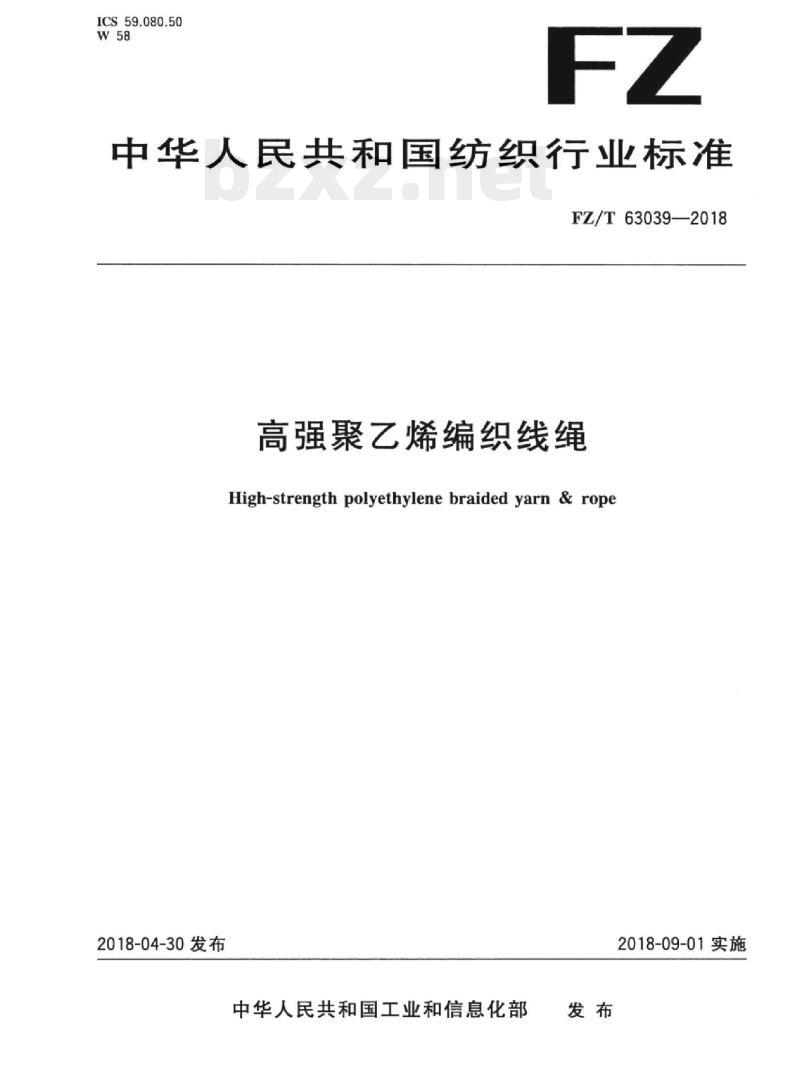

ICS59.080.50
中华人民共和国纺织行业标准
FZ/T630392018
高强聚乙烯编织线绳
High-strength polyethylene braided yarn & rope2018-04-30发布
中华人民共和国工业和信息化部发布
2018-09-01实施

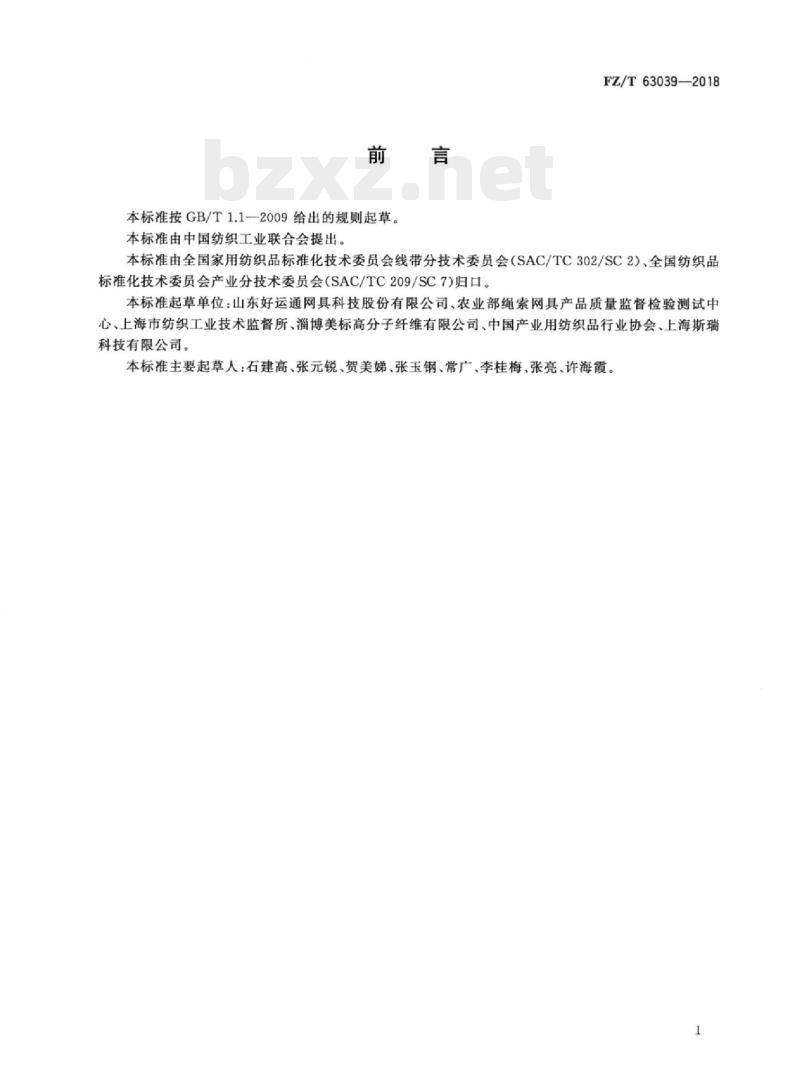

本标准按GB/T1.1--2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T63039—2018
本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）、全国纺织品标准化技术委员会产业分技术委员会（SAC/TC209/SC7)归口。本标准起草单位：山东好运通网具科技股份有限公司、农业部绳索网具产品质量监督检验测试中心、上海市纺织工业技术监督所、淄博美标高分子纤维有限公司、中国产业用纺织品行业协会、上海斯瑞科技有限公司。
本标准主要起草人：石建高、张元锐、贺美娣、张玉钢、常广、李桂梅、张亮、许海霞。H

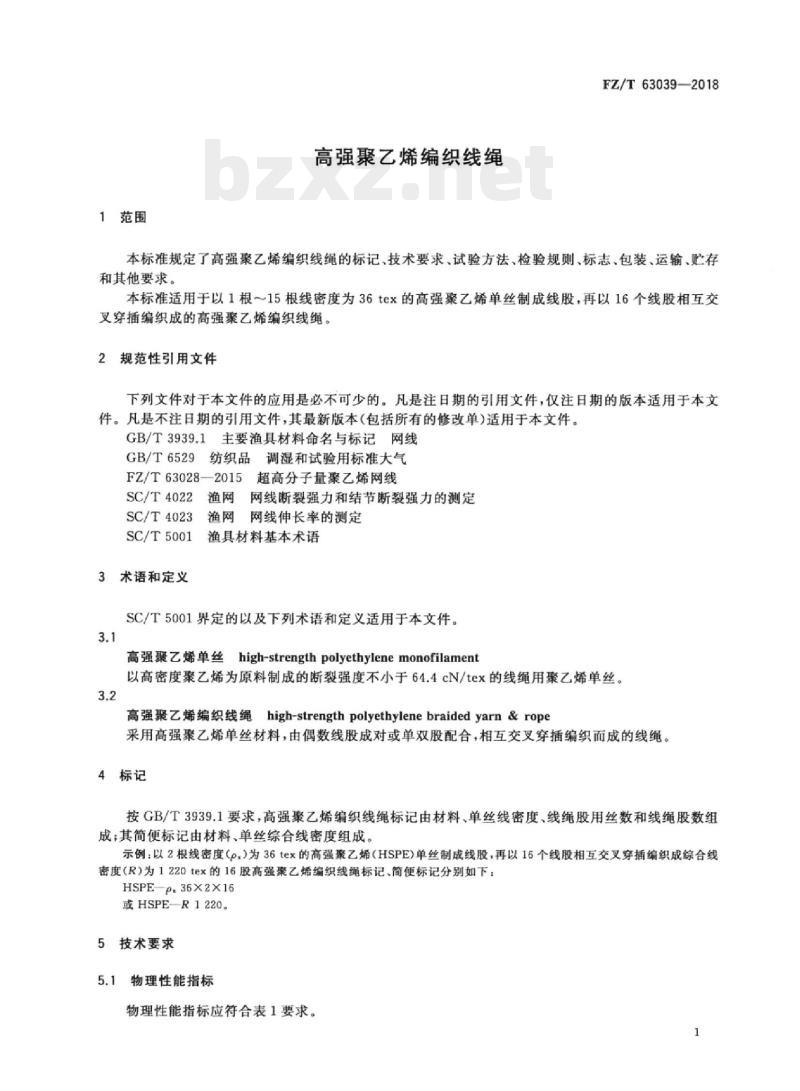

1范围
高强聚乙烯编织线绳
FZ/T63039—2018
本标准规定了高强聚乙烯编织线绳的标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存和其他要求
本标准适用于以1根～15根线密度为36tex的高强聚乙烯单丝制成线股，再以16个线股相互交叉穿插编织成的高强聚乙烯编织线绳2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3939.1
主要渔具材料命名与标记网线
GB/T6529
纺织品调湿和试验用标准大气
FZ/T63028—2015超高分子量聚乙烯网线渔网网线断裂强力和结节断裂强力的测定SC/T4022
SC/T4023
SC/T5001
3术语和定义
渔网网线伸长率的测定
渔具材料基本术语
SC/T5001界定的以及下列术语和定义适用于本文件。3.1
高强聚乙烯单丝high-strengthpolyethylenemonofilament以高密度聚乙烯为原料制成的断裂强度不小于64.4cN/tex的线绳用聚乙烯单丝。3.2
high-strength polyethylenebraided yarn & rope高强聚乙烯编织线绳
采用高强聚乙烯单丝材料，由偶数线股成对或单双股配合，相互交叉穿插编织而成的线绳。4标记
按GB/T3939.1要求，高强聚乙烯编织线绳标记由材料、单丝线密度、线绳股用丝数和线绳股数组成；其简便标记由材料、单丝综合线密度组成。示例：以2根线密度（p.）为36tex的高强聚乙烯（HSPE)单丝制成线股，再以16个线股相互交叉穿插编织成综合线密度（R)为1220tex的16股高强聚乙烯编织线绳标记、简便标记分别如下：HSPE-P36X2X16
或HSPE-R1220。
5技术要求
5.1物理性能指标
物理性能指标应符合表1要求。
FZ/T630392018
36texX1X16
36tex×2×16
36texX3X16
36texX4×16
36texX5×16
36texX6X16
36texX7X16
36texX8X16
36texX9×16
36texX10X16
36tex×11×16
36texX12X16
36 texX13X16
36texx14X16
36texX15X16
外观质量要求
外观质量应按表2规定。
试验方法
调湿和试验用标准大气

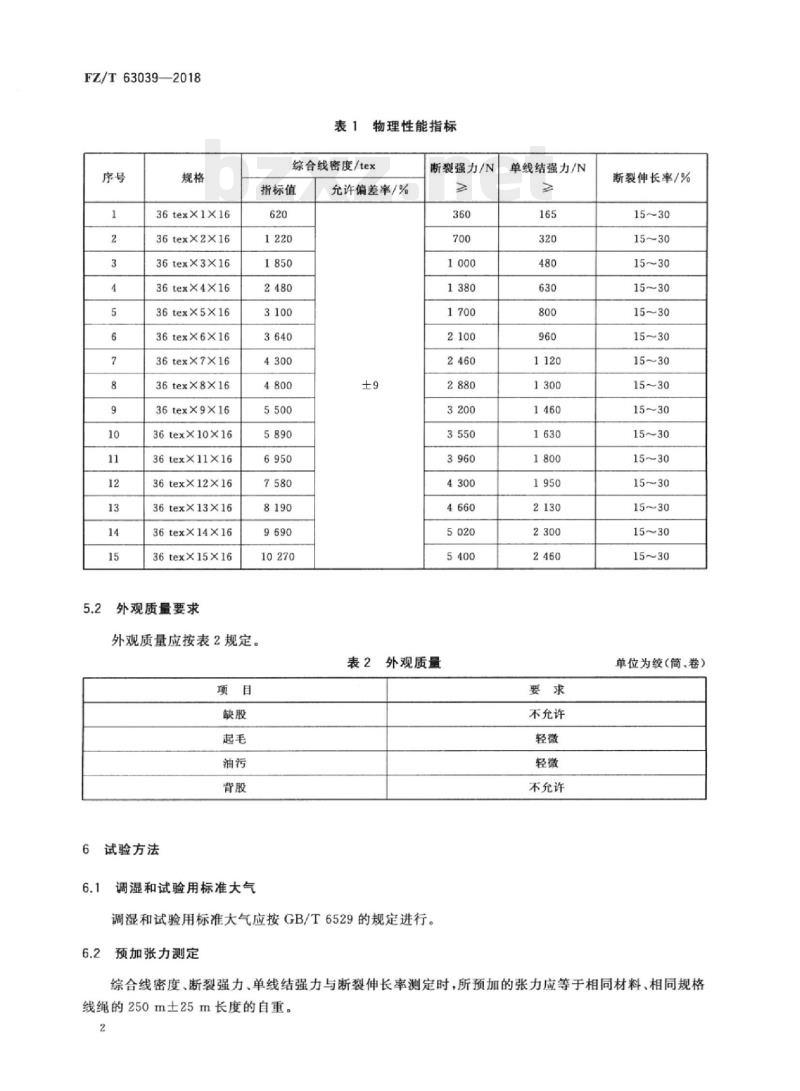

表1：
物理性能指标
综合线密度/tex
指标值
充许偏差率/%
断裂强力/N
外观质量
调湿和试验用标准大气应按GB/T6529的规定进行。预加张力测定
单线结强力/N
不允许
不允许
断裂伸长率/%
单位为绞（筒、卷）
综合线密度、断裂强力、单线结强力与断裂伸长率测定时，所预加的张力应等于相同材料、相同规格线绳的250m士25m长度的自重。

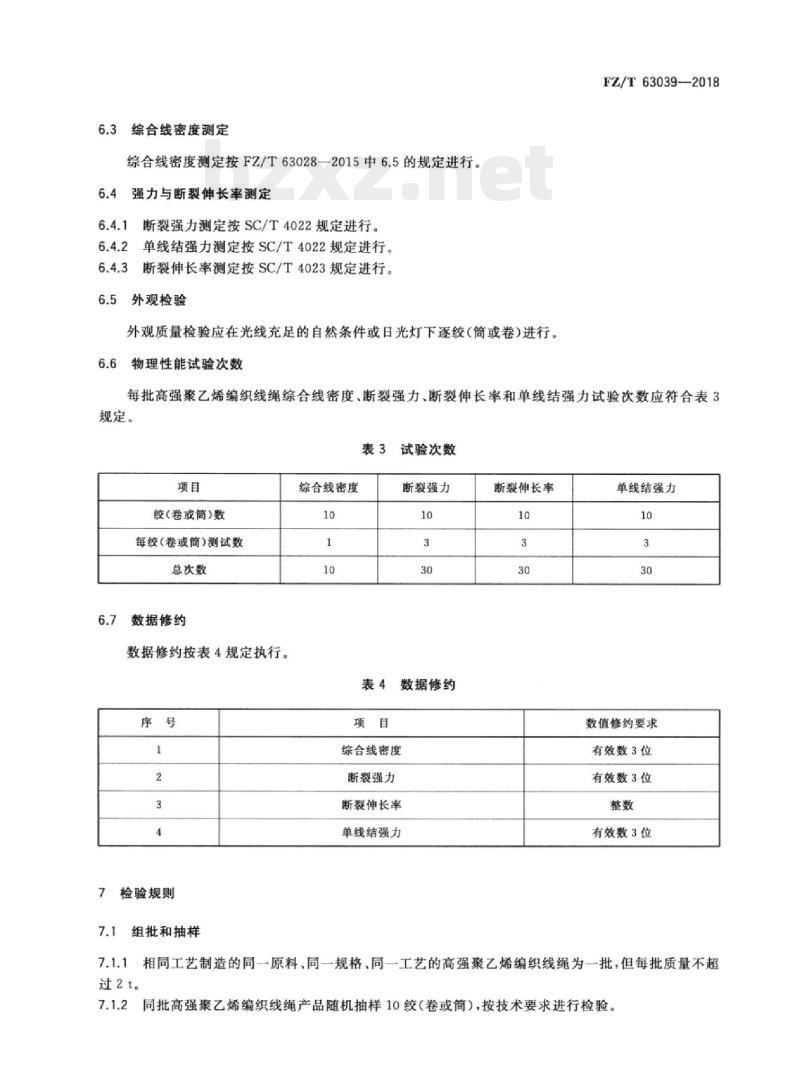

综合线密度测定
综合线密度测定按FZ/T63028—2015中6.5的规定进行。强力与断裂伸长率测定
断裂强力测定按SC/T4022规定进行。6.4.1
单线结强力测定按SC/T4022规定进行。6.4.2
断裂伸长率测定按SC/T4023规定进行。6.5
外观检验
外观质量检验应在光线充足的自然条件或日光灯下逐绞（筒或卷）进行。物理性能试验次数
FZ/T63039—2018
每批高强聚乙烯编织线绳综合线密度、断裂强力、断裂伸长率和单线结强力试验次数应符合表3规定。
表3试验次数
绞（卷或简）数
每绞（卷或）测试数
总次数
数据修约
数据修约按表4规定执行。
检验规则
组批和抽样Www.bzxZ.net
综合线密度
断裂强力
表4数据修约
综合线密度
断裂强力
断裂伸长率
单线结强力
断裂伸长率
单线结强力
数值修约要求
有效数3位
有效数3位
有效数3位
7.1.1相同工艺制造的同一原料、同一规格、同一工艺的高强聚乙烯编织线绳为一批，但每批质量不超过2t。
7.1.2同批高强聚乙烯编织线绳产品随机抽样10绞（卷或筒），按技术要求进行检验。FZ/T630392018
7.2判定规则
7.2.1产品按批检验，在检验结果中，若有一项物理性能指标不合格时，则判该绞（卷或简）样品不合格。
7.2.2每批样品外观质量检验结果中，若10绞（卷或筒）样品中有2绞（卷或筒）以上样品不合格时，则判该批产品为不合格；若有2绞（卷或筒）样品不合格时，则应进行加倍抽样复测，若复测结果中仍有2绞（卷或筒）及以上样品不合格时，则判该批产品为不合格。8标志、包装、运输、贮存
8.1标志
产品应附有合格证，合格证需标明产品名称、规格、标准代号、生产日期或批号、净重量及检验标志、生产企业名称和地址。
8.2包装
每袋（箱、盒）应是同规格、同额色的产品，每袋（箱或包）净重量以20kg～30kg为宜。应用适当材料外包装，捆扎结实，确保产品在运输与储存中不受损伤。8.3运输
运输装卸过程中应轻装轻卸，切勿拖、钩挂，避免损坏包装和产品。8.4贮存
产品应贮存在远离热源、无阳光直射、清洁干燥的库房内。若产品贮存期（从生产日起）超过一年，则应经复验合格后方可出厂。
9其他
用户对产品有特殊要求的由供需双方另订协议。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
