FZ 90058-1994.
1主题内容 与适用范围
FZ 90058规定了纺织行业压力容器类产品图样的标注方法.
FZ 90058适用于纺织行业压力容器类产品。
2引用标准
GB 150钢制压力容器
GB151钢制管壳式换热器
GB 4457~4460机械制图
FJ59纺织机械产品图样及设计文件术语
J60纺织机械 . 产品图样及设计文件编号
FJ62纺织机械产品图样的一般要求
F]64纺织机械产品图样的格式及填法
FJ 120.1纺织机械铭牌劳动部压力容器安全技术监察规程
3总则
纺织行业压力容器类产品图样标注除本规定外,其他格式和要求必须符合劳动部《压力容器安全技术监察规程),GB 150,GB 151 ,GB 4457~4460及原纺织工业部有关纺织机械产品图样标准的规定.
4技术特性表、管口表和技术要求 在图面上的安排
4.1压力容 器类产品图样的第- -种标注方法
4.1.1图样可有 总图、装配图、组件图、部件图、结合件图.零件图及附图。
4.1.2技术特性表、管口表和技术要求在图面上的安排见图1.图2a.图3a及图4a.
4.2’压力容器类产品图样的第二种标注方法
4.2.1图样可有装配图(兼 作总图).结合件图.零件图及附图。
4.2.2技术特性表.管口表、技术要求和明细栏在图面上的安排见图2b、图3b及图4b.
4.3当一个装配图的 部分视图分两在几张图样上时,其主要视图及技术特性表、管口表、技术要求和明细栏均必须安排在第- -张图样上。

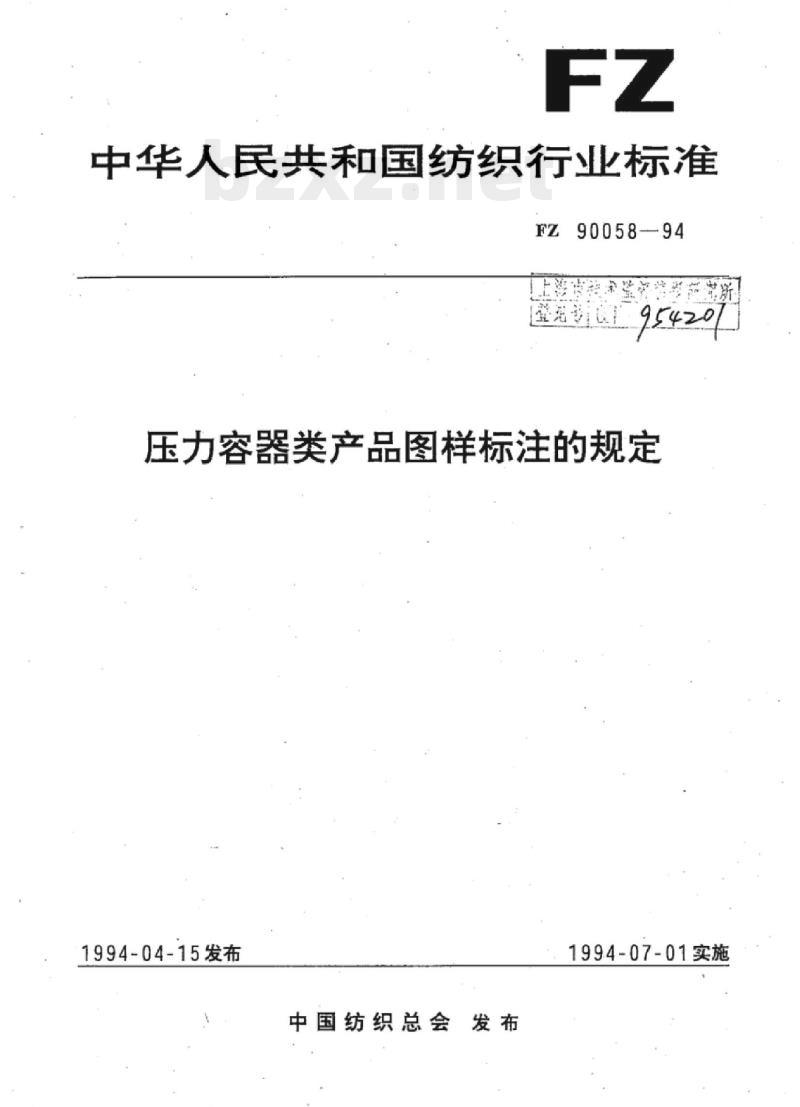

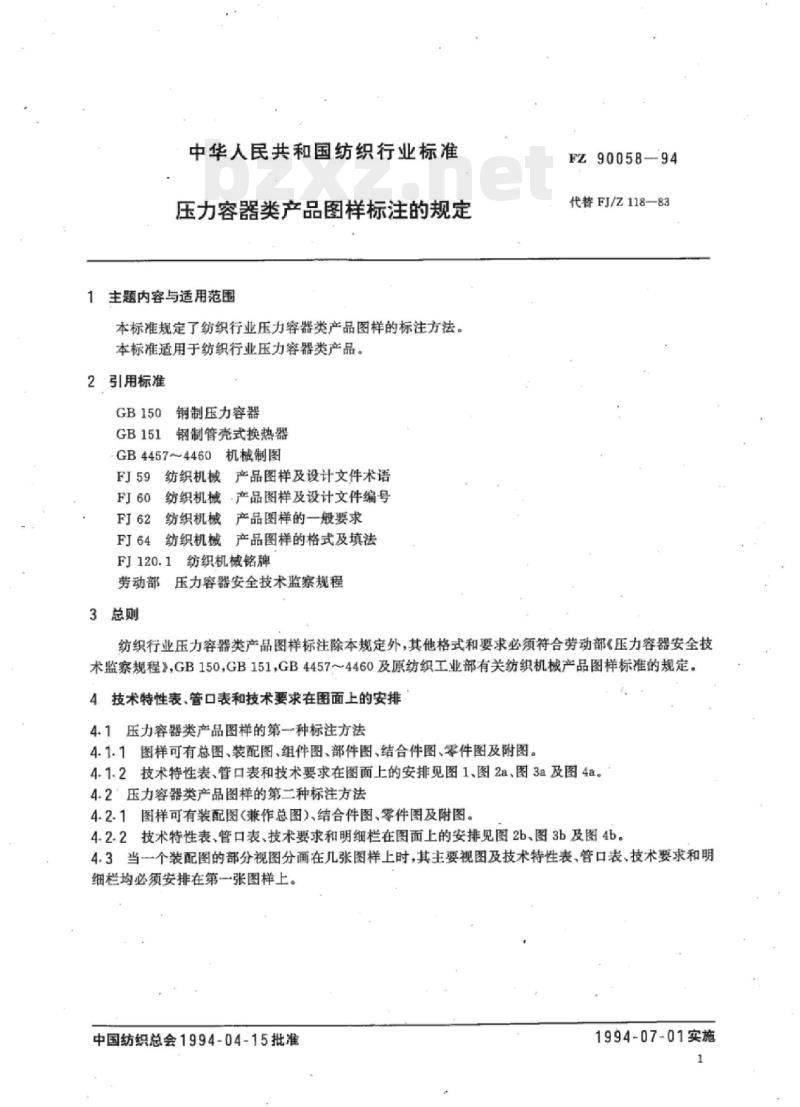

中华人民共和国纺织行业标准
FZ9005894
压力容器类产品图样标注的规定1994-04-15发布
中国纺织总会发布
1994-07-01实施
中华人民共和国纺织行业标准
压力容器类产品图样标注的规定1、主题内容与适用范围
本标准规定了纺织行业压力容器类产品图样的标注方法。本标准适用于纺织行业压力容器类产品。2引用标准
GB150钢制压力容器
钢制管壳式换热器
GB4457~4460机械制图
FJ59纺织机械产品图样及设计文件术语FJ60
纺织机械·产品图样及设计文件编号FJ62
纺织机械产品图样的一般要求
FJ64纺织机械产品图样的格式及填法FJ120.1纺织机械铭牌
压力容器安全技术监察规程
劳动部
3总则
FZ90058-94
代替FJ/Z118-83
纺织行业压力容器类产品图样标注除本规定外，其他格式和要求必须符合劳动部《压力容器安全技术监察规程》，GB150，GB151，GB44574460及原纺织工业部有关纺织机械产品图样标准的规定4技术特性表、管口表和技术要求在图面上的安排4.1压力容器类产品图样的第一种标注方法4.1.1图样可有总图、装配图、组件图、部件图、结合件图、零件图及附图。4.1.2技术特性表、管口表和技术要求在图面上的安排见图1、图2a、图3a及图4a。4.2＇压力容器类产品图样的第二种标注方法4.2-1图样可有装配图（兼作总图）、结合件图、零件图及附图。4.2-2技术特性表、管口表、技术要求和明细栏在图面上的安排见图2b、图3b及图4b。4.3当一个装配图的部分视图分画在几张图样上时，其主要视图及技术特性表、管口表、技术要求和明细栏均必须安排在第一张图样上。中国纺织总会1994-04-15批准
1994-07-01实施
FZ90058—94
压力容器设计
资格印章\》
压力容器设计
资格印章
技术特性表
管口表
技术要求
主标题栏
管口表
技术要求
主标题栏

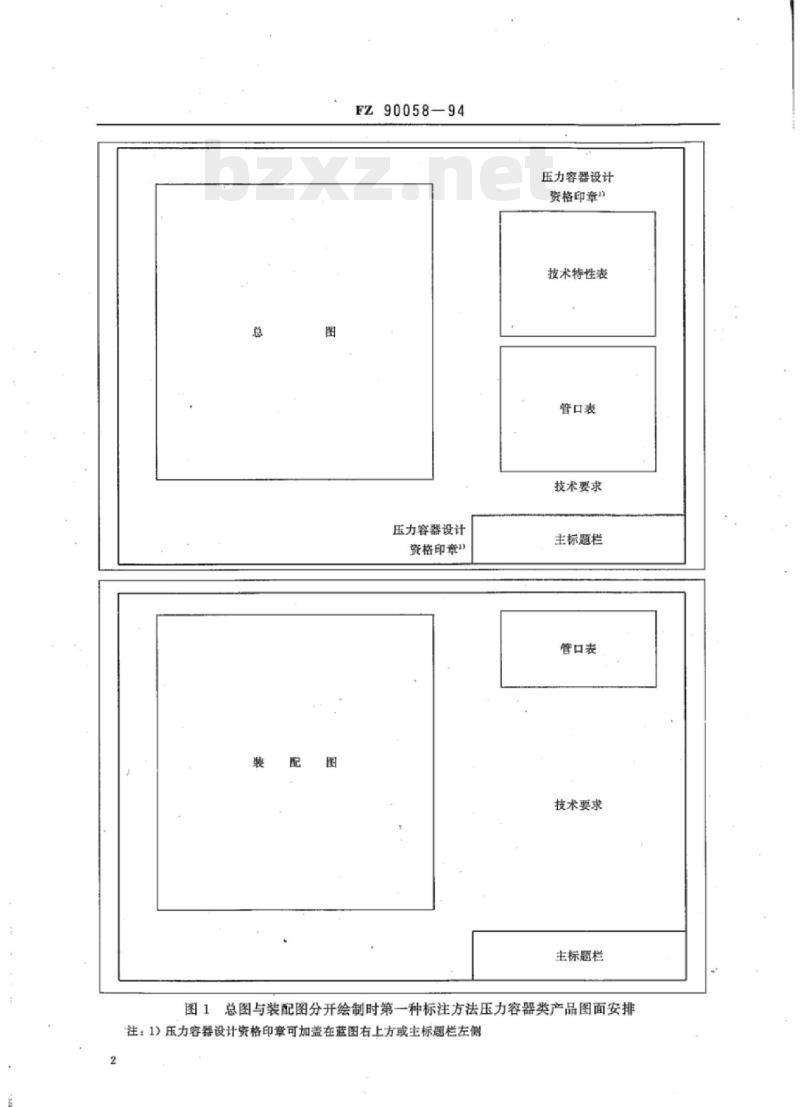

图1总图与装配图分开绘制时第一种标注方法压力容器类产品图面安排注：1）压力容器设计资格印章可加盖在蓝图右上方或主标题栏左侧装
FZ90058-94
压力容器设计
资格印章》
压力容器设计
资格印章》
技术特性表
管口表
技术要求
主标题栏

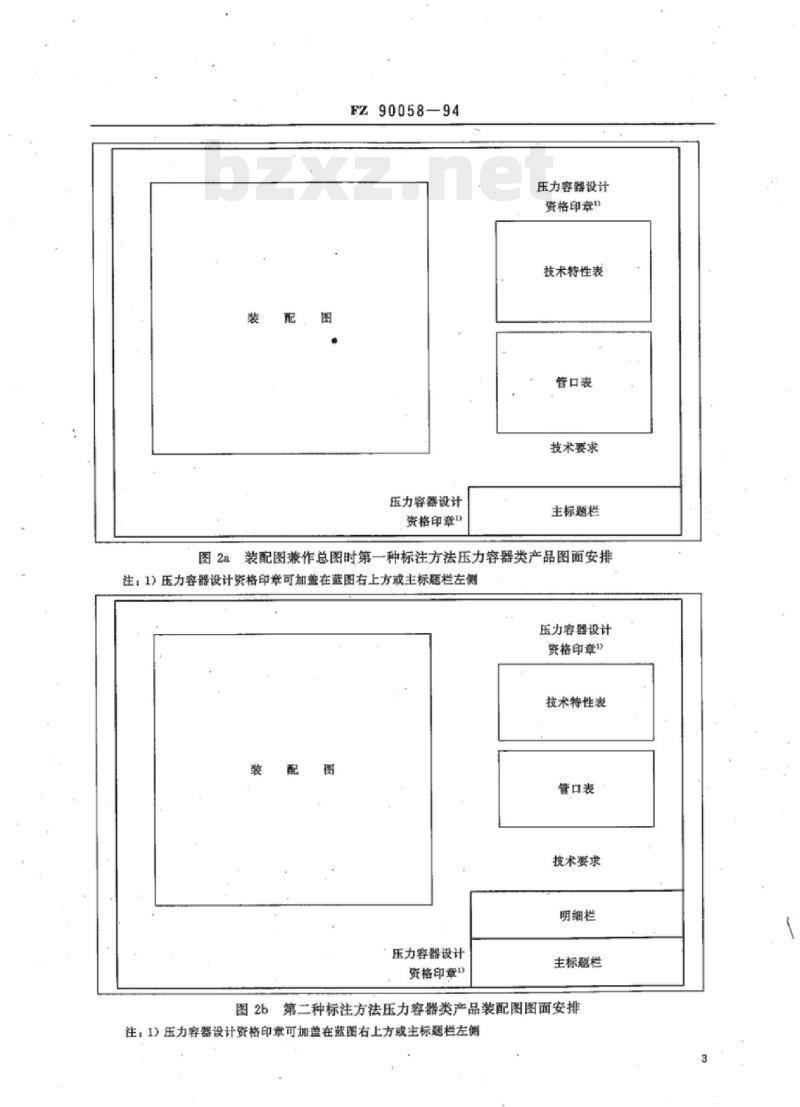

图2a装配图兼作总图时第一种标注方法压力容器类产品图面安排注：1）压力容器设计资格印章可加盖在蓝图右上方或主标题栏左侧压力容器设计
资格印章1
技术特性表
管口表
技术要求
明细栏
压力容器设计
资格印章1
主标题栏
第二种标注方法压力容器类产品装配图图面安排图2b
注：1压力容器设计资格印章可加盖在蓝图右上方或主标题栏左侧部
FZ90058-94
技术要求www.bzxz.net
主标题栏

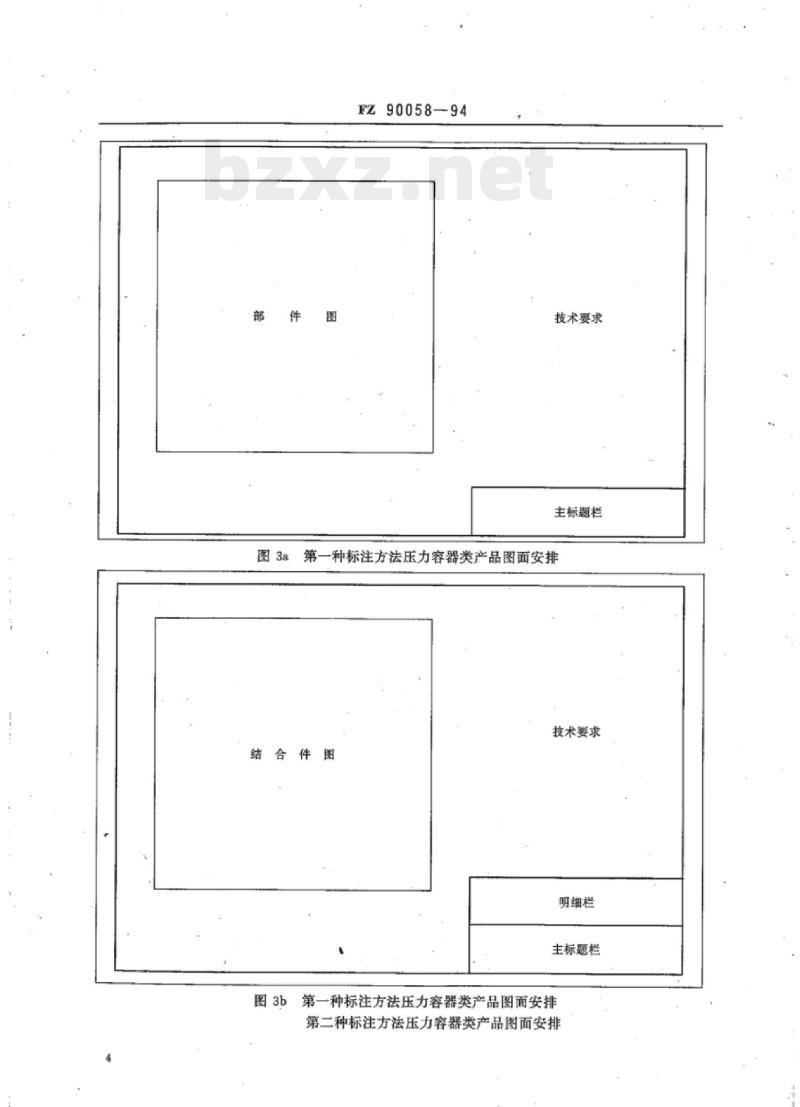

第一种标注方法压力容器类产品图面安排技术要求
结合件图
明细栏
主标题栏
图3b第一种标注方法压力容器类产品图面安排第二种标注方法压力容器类产品图面安排FZ9005894
技术要求
主标题栏
图4a第一种标注方法压力容器类产品图面安排技术要求
明细栏
主标题栏
图4b第二种标注方法压力容器类产品图面安排5图样上的字、符号及代号
FZ90058-94
5.1管口符号应采用小写英语字母（字母中g、i.、1、0、9不推荐用）。5.2管口符号的标注次序应由主视图左下方开始，按顺时针方向排列。5.3管口符号的标注位置如图5。图5
6图样上尺寸标注的补充规定
6.1压力容器类产品的结构基准面，应取筒体和封头的结合处、设备法兰的密封面、裙座或其他支座的底面等。
6-2接管伸出长度应以接管中心线和相接零件的外表面的交点为基准标注，如图6。图6
7标注方法
7.1压力容器类产品图样的第一种标注方法必须按FJ60、FJ62、FJ64规定进行标注，如图7。t
18爆#M24X100JB4707-92
96螺母M24GB6170-86
2垫片G600—1.0JB4706-92
FZ90058—94
胺童BI600-FJB/T4712—92
按座BI600-SJB/T4712-92
法兰80-1.0HGJ45-91
7.2压力容器类产品图样的第二种标注方法7.2-1零件、结合件的件号
7.2.1.1编件号的原则
7.2.1.1.1所有结合件、零件、标准件、通用件、外购件等，不论有图或无图均必须独立编件号，不得省略。
7.2.1.1.2一个图样中相同的零件或相同的结合件应编同一件号。7.2.1.1.3个图样中对称的零件、结合件应编不同件号。7.2.1.2编件号的方法
7.2.1.2.1件号应尽量编排在主视图上，并由其左下方开始，按顺时针方向连续、顺序，整齐地排列在由垂直和水平线组成的一圈上，且尽量编排在左方和下方。如图8。如有遗漏或增添的件号应在外圈编排补足。
FZ90058-94
7.2.1.2.2经常装配在一起的若干零件（如螺栓、螺母、垫圈等）或要用局部放大图放大的结合件、零件号可在一个引出线上同时引出若干横线标注。但放大图上应将其件号分开标注。7.2.2图号
尾号（图纸的顺序号）
产品型号（按各单位规定）
7.2.2.1图号的尾号以每张图纸为单位，应按装配图、结合件图、零件图及附图的顺序编排。7.2.2.2产品图样只有一张图纸时，图号即产品型号，不必加尾号。7.2-3明细栏
FZ90058—94
明细栏应放在主标题栏上方，其格数不限定，由下向上顺序编排。如位置不够，可按顺序将一部分明细栏放在主标题栏左边。
7.2.3.1装配图用明细栏见表1。表1
图号或标准号
7.2.3-2结合件图用明细栏见表2。件号
图号或标准号
零件图用明细栏见表3。
重量(kg）
重量（kg）
7.2.3.4表1、表3中各分项尺寸为推荐尺寸，比例
重量（kg）
重量(kg）
所在图号
所在图号
装配图号
装配图号
7.2.3.5在装配图（兼作总图)、结合件图上有明细栏时，设计文件中应省略“明细表”的填写。7.2.4主标题栏
主标题栏总宽为180mm，其各分项内容、尺寸与第一种标注方法的总图或装配图上主标题栏样。
8技术特性表
8.1在总图或兼作总图的装配图上技术特性表应安排在产品图面的右上方，其上端距图面的上内框线约60mm，供盖压力容器设计单位批准印章用。8.2技术特性表共有七种（表4~10)，按压力容器产品类型不同选用。8.3技术特性表中各项（标准、规范、参数)可视压力容器产品具体情况认定或增减。8.4技术特性表的尺寸大小可视压力容器产品图样的具体情况而确定。FZ9005894
8.5技术特性表中“工作压力”分项，应填写压力容器在正常使用过程中，顶部可能出现的最高压力值。表4一般压力容器产品用技术特性表技
制造所遵守的规范及检验数据
1.GB150—89钢制压力容器》
2．受劳动部《压力容器安全技术监察规程》监督主要受压元件材料
压力试验
致密性试验
焊缝探伤要求
液压/气压试验压力
致密性试验压力
探伤标准
热处理要求
探伤长度
合格级别
探伤标准
设计参数
容器类别
工作压力
真空度
设计压力
真空度
工作温度
设计温度
物料名称
腐蚀裕度
焊缝系数
全容积
充装系数
安全阀开启压力
保温层材料
保温层厚度
设备总重
其中不锈钢重
FZ9005894
表5带夹套（或带盘管、列管）压力容器产品用技术特性表技·术
造所遵守的规范及检验数据
1.GB150—89《铜制压力容器》
2.受劳动部《压力容器安全技术监察规程》监督设备内
压力试验
致密性试验
焊缝探
伤要求
液压/气压试验压力
致密性试验压力
探伤标准
探伤长度
合格级别
探伤标准
热处理要求
夹套或管内
设计参数
容器类别
设备内
工作压力
真空度
设计压力
真空度
工作温度
设计温度
物料名称
腐蚀裕度
焊缝系数
主要受压元件材料
全容积
充装系数
安全阀开启压力
保温层材料
保温层厚度
设备总重
其中不锈钢重
简体封头
夹套或管内
