FZ/T 90055- 2012 提花机花筒规格

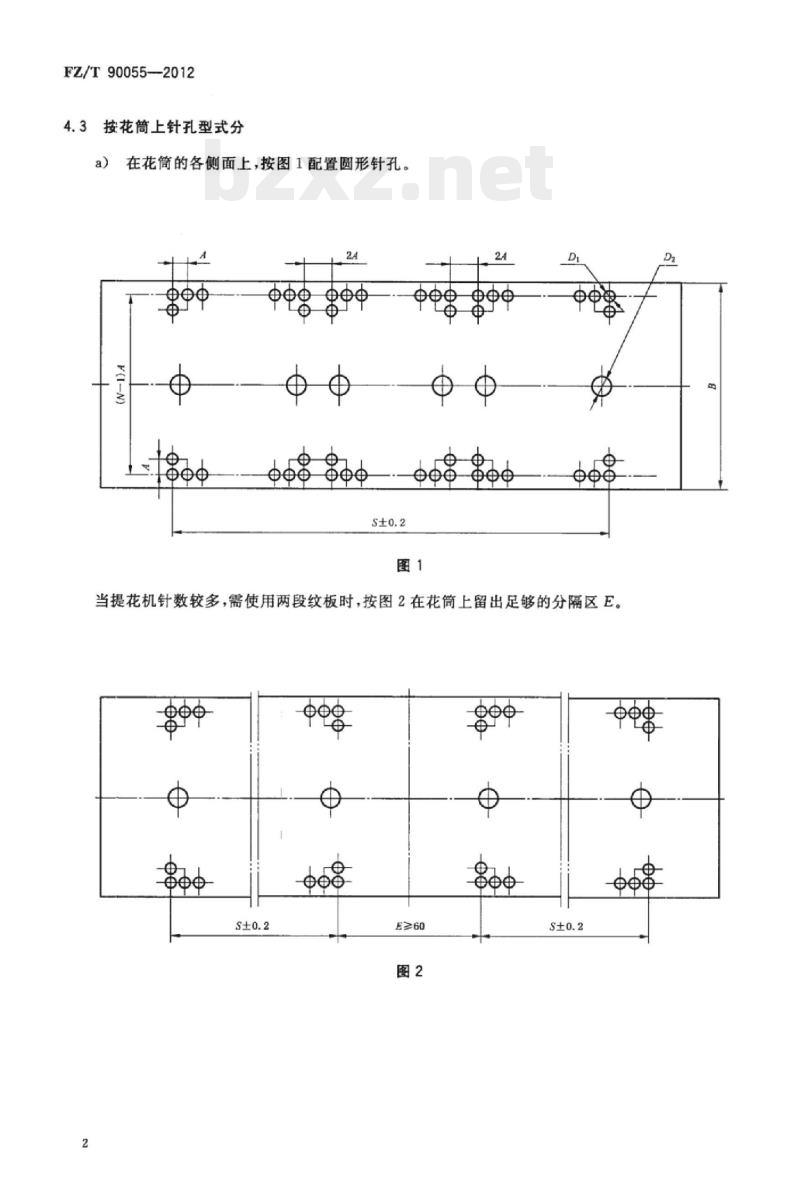

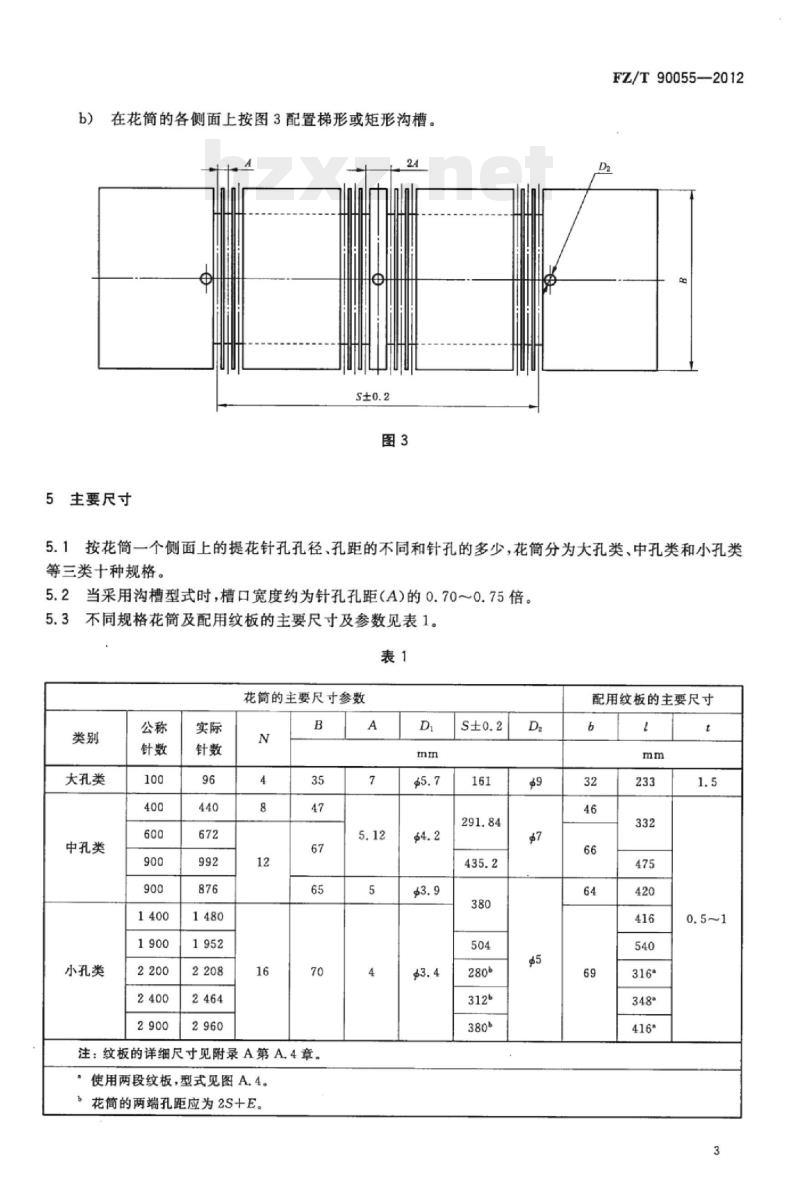

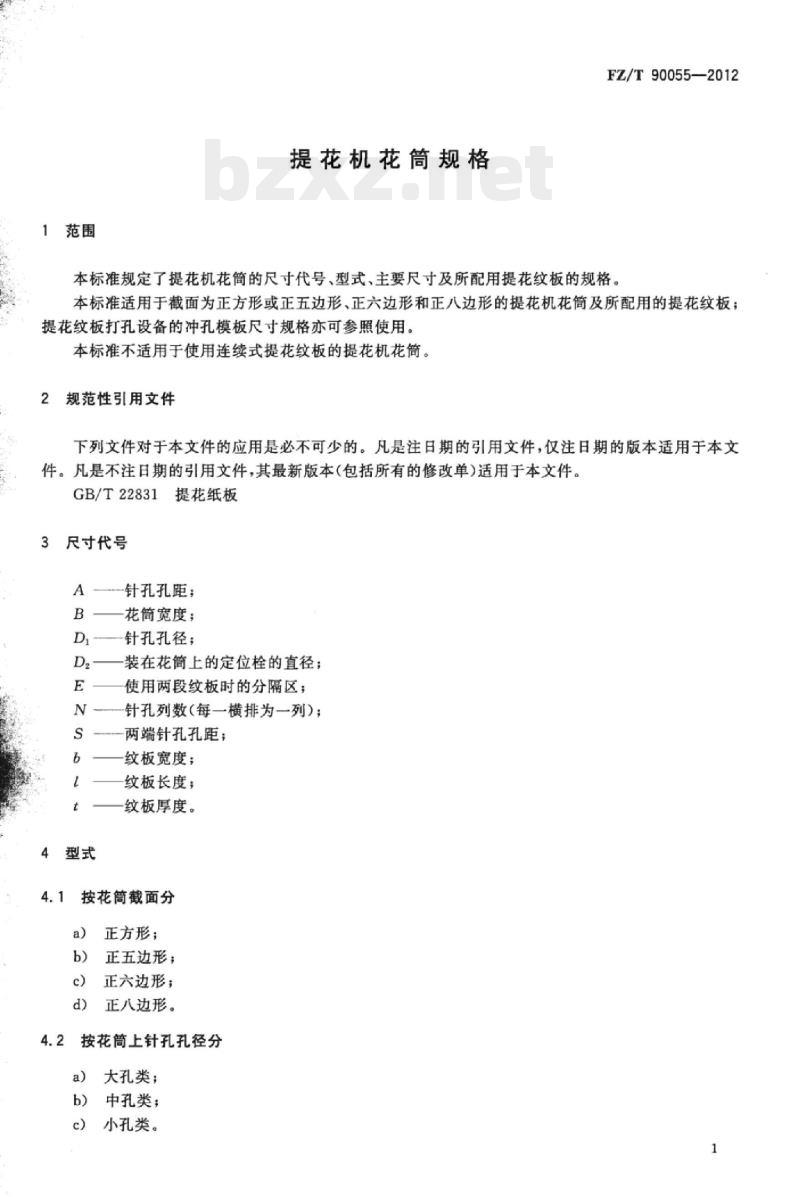

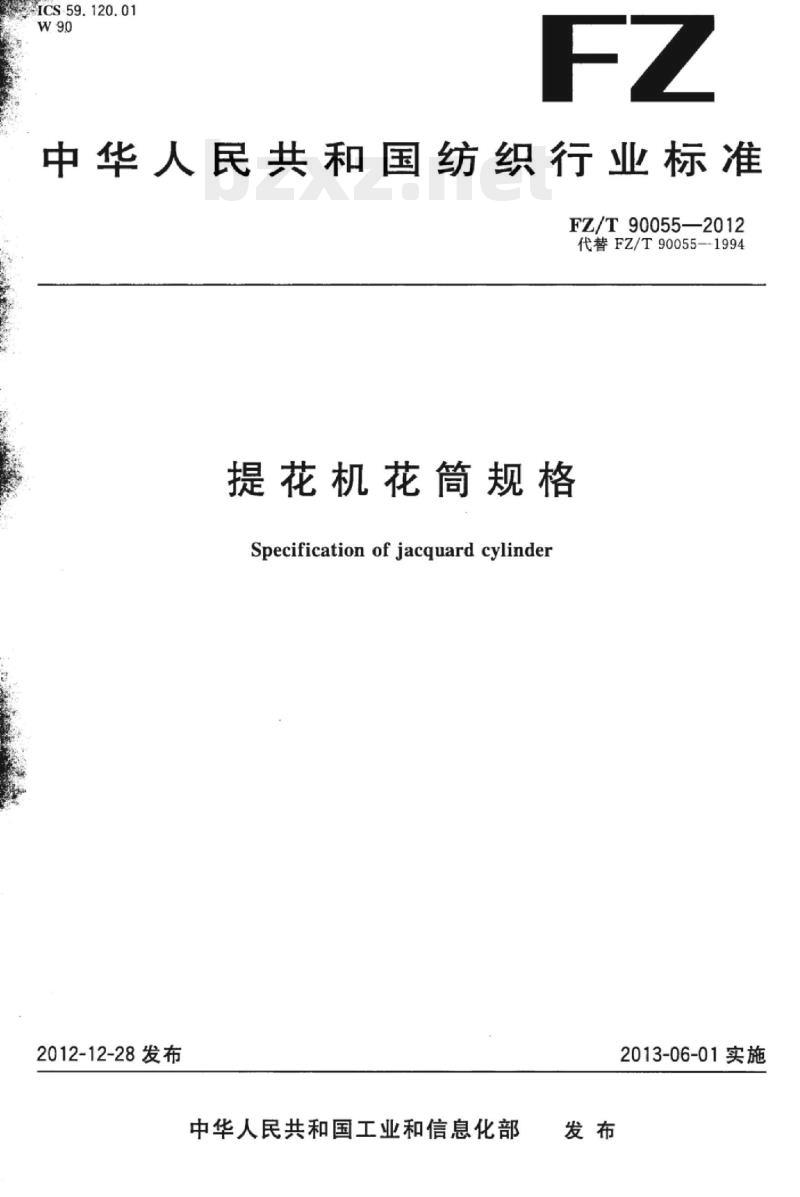

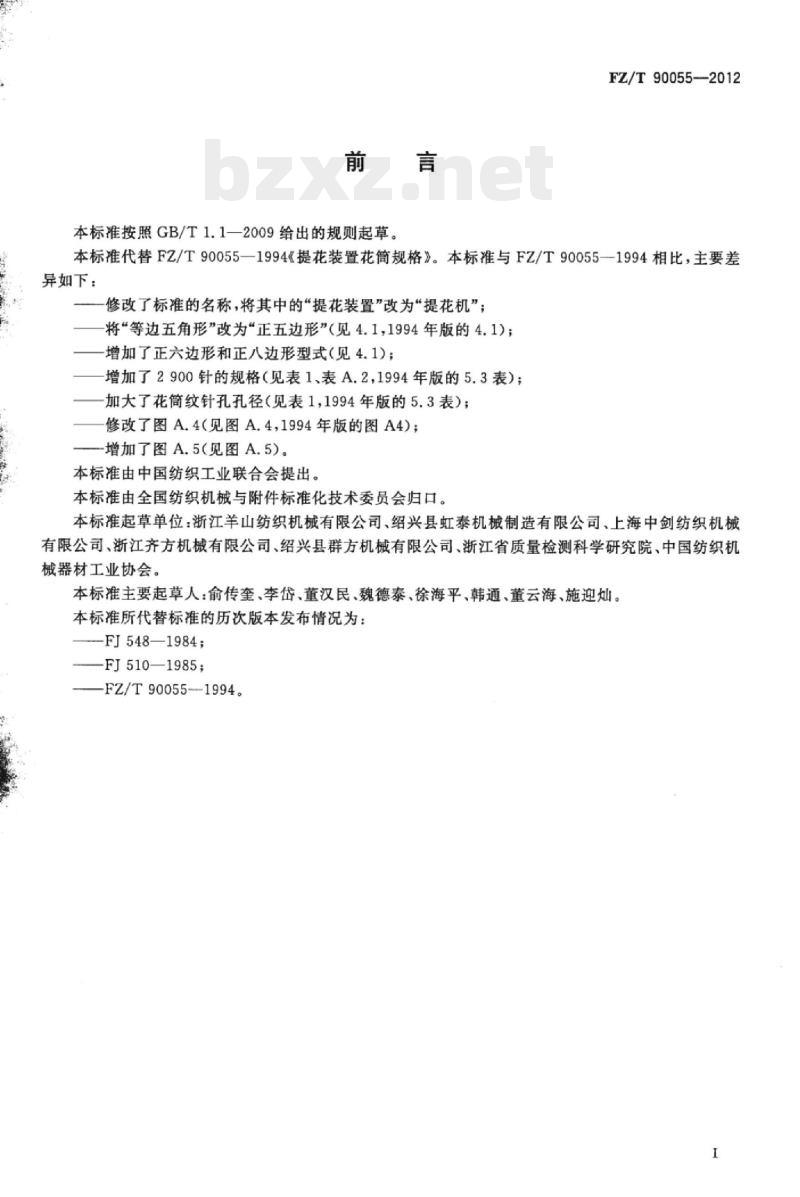

中华人民共和国纺织行业标准 FZ/T90055—2012 代替FZ/T90055—1994 提花机花筒规格 Specification of jacquard cylinder 2012-12-28发布 中华人民共和国工业和信息化部 2013-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替FZ/T90055—1994《提花装置花筒规格》。本标准与FZ/T90055—1994相比，主要差异如下： 1. 修改标准名称，将其中的“提花装置”改为“提花机”； 2. 将“等边五角形”改为“正五边形”（见4.1，1994年版的4.1）； 3. 增加了正六边形和正八边形型式（见4.1）； 4. 增加了2900针的规格（见表1、表A.2，1994年版的5.3表）； 5. 加大了花筒纹针孔孔径（见表1，1994年版的5.3表）； 6. 修改了图A.4（见图A.4，1994年版的图A4）； 7. 增加了图A.5（见图A.5）。 本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：浙江羊山纺织机械有限公司、绍兴县虹泰机械制造有限公司、上海中剑纺织机械有限公司、浙江齐方机械有限公司、绍兴县群方机械有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。 本标准主要起草人：俞传奎、李岱、董汉民、魏德泰、徐海平、韩通、董云海、施迎灿。 1 范围 本标准规定了提花机花筒的尺寸代号、型式、主要尺寸及所配用提花纹板的规格。本标准适用于截面为正方形或正五边形、正六边形和正八边形的提花机花筒及所配用的提花纹板；提花纹板打孔设备的冲孔模板尺寸规格亦可参照使用。本标准不适用于使用连续式提花纹板的提花机花筒。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T22831 提花纸板 3 尺寸代号 A：针孔孔距； B：花筒宽度； D1：针孔孔径； D2：装在花筒上的定位栓的直径； E：使用两段纹板时的分隔区； N：针孔列数（每一横排为一列）； S：两端针孔孔距； 纹板宽度； 纹板长度； 纹板厚度。 4 型式 4.1 按花筒截面分 a) 正方形； b) 正五边形； c) 正六边形； d) 正八边形。 4.2 按花筒上针孔孔径分 a) 大孔类； b) 中孔类； c) 小孔类。 4.3 按花筒上针孔型式分 a) 在花筒的各侧面上，按图1配置圆形针孔。 b) 当提花机针数较多，需使用两段纹板时，按图2在花筒上留出足够的分隔区E。 c) 在花筒的各侧面上按图3配置梯形或矩形沟槽。 5 主要尺寸 5.1 按花筒一个侧面上的提花针孔孔径、孔距的不同和针孔的多少，花筒分为大孔类、中孔类和小孔类等三类。 5.2 当采用沟槽型式时，槽口宽度约为针孔孔距（A）的0.70～0.75倍。 5.3 不同规格花筒及配用纹板的主要尺寸及参数见表1。 表1 花筒的主要尺寸参数 类别：大孔类 公称针数：100, 400, 600, 900 实际针数：96, 440, 672, 992 类别：中孔类 公称针数：1400, 1900, 2200, 2400 实际针数：1480, 1952, 2208, 2464 类别：小孔类 公称针数：2900 实际针数：2960 附录A 提花纹板规格 A.1 尺寸代号 A.2 主要尺寸 A.2.1 针孔孔距； 纹板宽度； 针孔孔径； 定位孔孔径； 编结孔孔径(ds=di)； 纹板两端针孔至纹板端边距离； 纹板长度（l=s+2k）； 针孔行数（m1～m4表示各分区的行数）； 针孔列数（每一横排为一列）； 各分区定位孔孔距； 纹板两端针孔距离； 各分区两端针孔距离[s1=a(m11), s2=a(m2-1), 其余类推]； 编结孔孔距； 纹板厚度。 A.2.2 不同规格纹板的主要尺寸见附录A相关图表。 A.3 材质 A.3.1 纹板材料通常为提花纸板，也可用其他合适的材料。所用提花纸板的质量应符合GB/T22831的规定。 A.3.2 每套纹板的厚度应一致。 A.4 其他要求 A.4.1 纹板裁切前，纸板应自然存放一定时间，以避免纹板变形。 A.4.2 纹板宽度方向的平行度公差为0.2mm。 A.4.3 纹板裁切时，其长度方向应是纸板的纵向（即纸板纤维的直纹方向）。
