FZ/T 99011-2014
基本信息
标准号： FZ/T 99011-2014
中文名称：纺织用电机产品型号的编制方法
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2792301
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ/T 99011-2014.
1范围
FZ/T 99011规定了纺织用电机产品型号的编制方法。
FZ/T 99011适用于纺织机械设备专用的各种类型旋转电机(控制电机除外)产品型号的编制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注8期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4831电机产 品型号编制方法
3产品型号的编制原则
3.1产品 型号的编制应以简明.统一、 不重复为基本原则。
3.2产品型号采用汉语拼音字母,以及国际通用符号和阿拉伯数字(大小与字母相同)组成。汉语拼音字母的选用应采用下列原则:
产品名称中有代表意义的汉字,取其拼音的第- -个字母:
-如上述字母造成型号重复或因其他困难不能采用时,可采用产晶名称其他汉字的拼音的第--个字母:
- 如确有困难,方可选用其他字母。
3.3纺织用电机按 GB/T 4831规定,采用汉语拼音大写字母“F"作为产品型号的第-一个字母。
3.4电机其他分类代号 等可参照GB/T 4831.
4产品型号的构成及其内容的规定
4.1产品型号构成
产品型号由产品代号、规格代号.特殊环境代号和补充代号等四个部分组成，各部分之间采用短划连接,并按下列顺序排列:
4.2.3特点代号系表征电机的性能、结构或用途等而采用的汉语拼音字母:
a)对于防爆 电机,代表防爆类型的字母A(增安型) .B(隔爆型) ,ZY(正压型)、WH(无火花型)应标于电机特点代号首位,即紧接在电机类型代号后面标注。
b)与基本系列相比,产品在性能或结构、用途等方面有变化的派生系列产品,其产品代号应在原基本系列产品代号的特点代号后增加其变化的特点代号。
4.2.4设计序 号指电机产品设计的顺序,用阿拉伯数字表示。对于第一次设计的产品,不标注设计序号;从基本系列派生的产品,其设计序号按基本系列标注;专用系列产品则按本身设计的顺序标注。
4.2.5励磁方式代号分别用字母S表示三次谐波励磁.J表示晶闸管励磁,X表示相复励磁,并应标于设计序号之后;当不必标注设计序号时,则直接标于特点代号之后,并用短划分开。
4.2.6各类型电机的主要系列产晶代号见附录A中表A.1~表A.4,表中未列入的产品代号应按4.2方法编制。
4.3规格代号
4.3.1用中心高 、铁心外径、铁心长度、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、功率、电流等级、电压.转速或极数等中的一个或数个参数来表示。
1范围
FZ/T 99011规定了纺织用电机产品型号的编制方法。
FZ/T 99011适用于纺织机械设备专用的各种类型旋转电机(控制电机除外)产品型号的编制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注8期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4831电机产 品型号编制方法
3产品型号的编制原则
3.1产品 型号的编制应以简明.统一、 不重复为基本原则。
3.2产品型号采用汉语拼音字母,以及国际通用符号和阿拉伯数字(大小与字母相同)组成。汉语拼音字母的选用应采用下列原则:
产品名称中有代表意义的汉字,取其拼音的第- -个字母:
-如上述字母造成型号重复或因其他困难不能采用时,可采用产晶名称其他汉字的拼音的第--个字母:
- 如确有困难,方可选用其他字母。
3.3纺织用电机按 GB/T 4831规定,采用汉语拼音大写字母“F"作为产品型号的第-一个字母。
3.4电机其他分类代号 等可参照GB/T 4831.
4产品型号的构成及其内容的规定
4.1产品型号构成
产品型号由产品代号、规格代号.特殊环境代号和补充代号等四个部分组成，各部分之间采用短划连接,并按下列顺序排列:
4.2.3特点代号系表征电机的性能、结构或用途等而采用的汉语拼音字母:
a)对于防爆 电机,代表防爆类型的字母A(增安型) .B(隔爆型) ,ZY(正压型)、WH(无火花型)应标于电机特点代号首位,即紧接在电机类型代号后面标注。
b)与基本系列相比,产品在性能或结构、用途等方面有变化的派生系列产品,其产品代号应在原基本系列产品代号的特点代号后增加其变化的特点代号。
4.2.4设计序 号指电机产品设计的顺序,用阿拉伯数字表示。对于第一次设计的产品,不标注设计序号;从基本系列派生的产品,其设计序号按基本系列标注;专用系列产品则按本身设计的顺序标注。
4.2.5励磁方式代号分别用字母S表示三次谐波励磁.J表示晶闸管励磁,X表示相复励磁,并应标于设计序号之后;当不必标注设计序号时,则直接标于特点代号之后,并用短划分开。
4.2.6各类型电机的主要系列产晶代号见附录A中表A.1~表A.4,表中未列入的产品代号应按4.2方法编制。
4.3规格代号
4.3.1用中心高 、铁心外径、铁心长度、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、功率、电流等级、电压.转速或极数等中的一个或数个参数来表示。
标准图片预览
标准内容

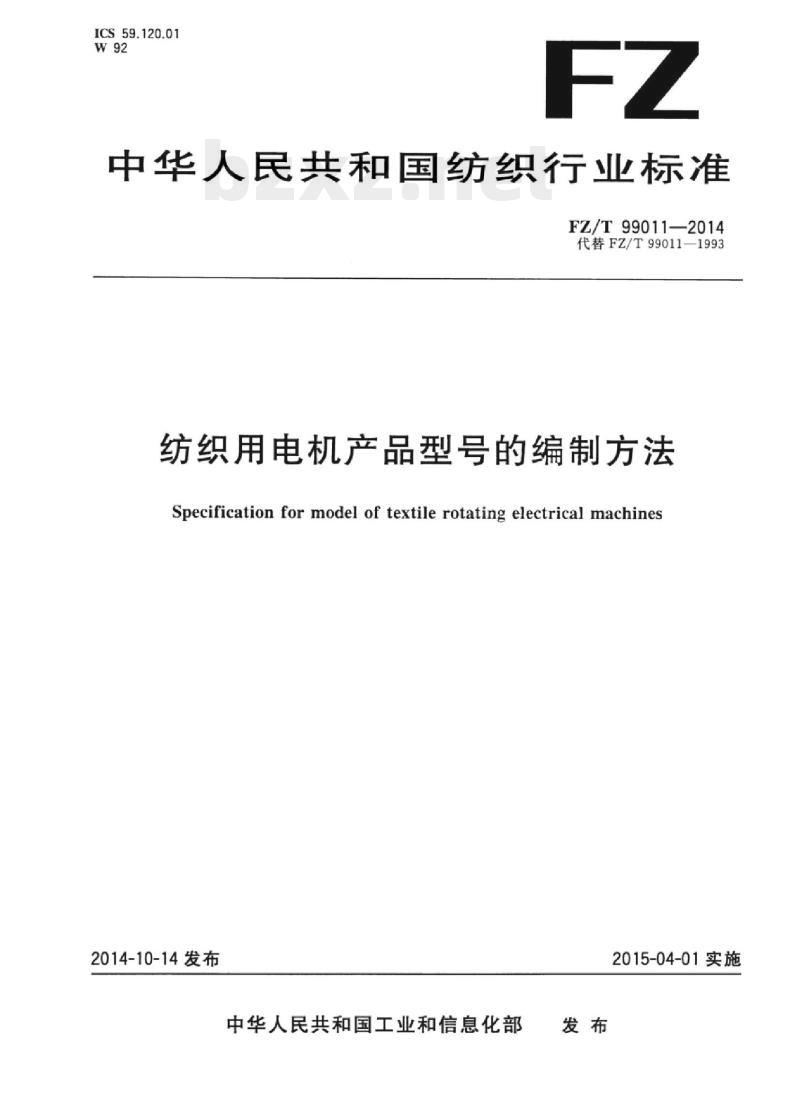

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T99011—2014
代替FZ/T99011—1993
纺织用电机产品型号的编制方法Specification for model of textile rotating electrical machines2014-10-14发布
中华人民共和国工业和信息化部2015-04-01实施

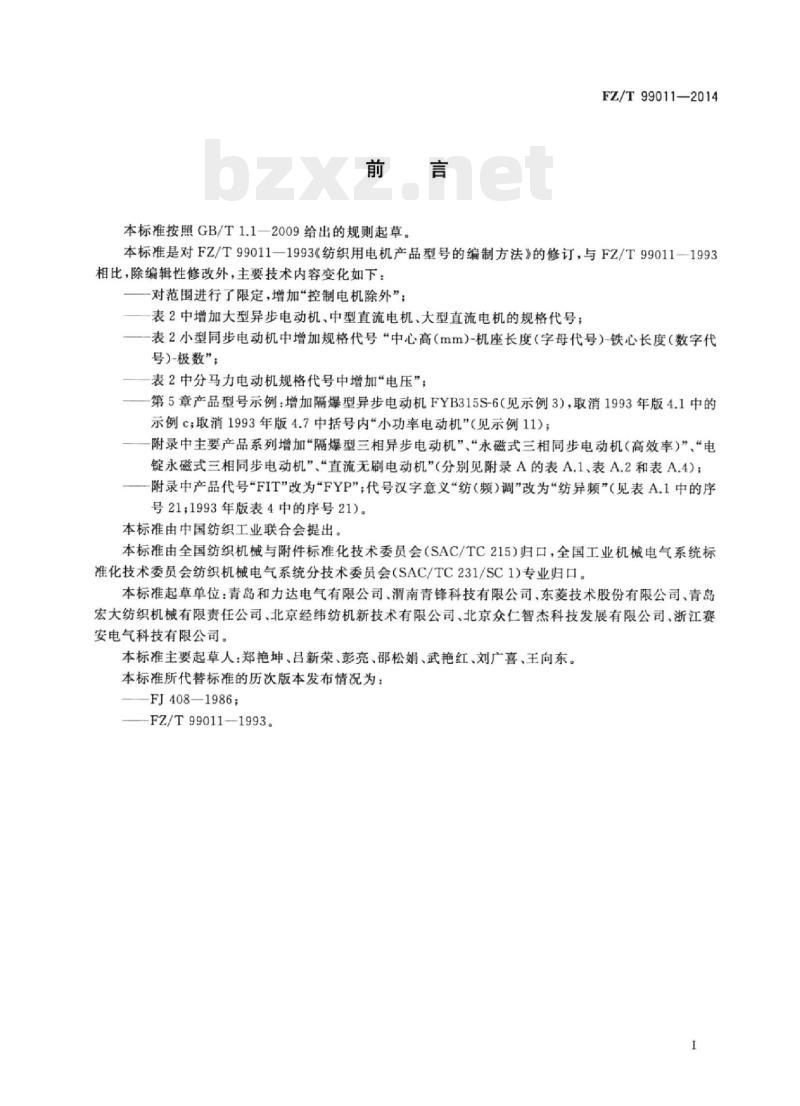

本标准按照GB/T1.1一2009给出的规则起草。FZ/T99011—2014
本标准是对FZ/T99011—1993《纺织用电机产品型号的编制方法》的修订，与FZ/T99011—1993相比，除编辑性修改外，主要技术内容变化如下：一对范围进行了限定，增加“控制电机除外”；一表2中增加大型异步电动机、中型直流电机、大型直流电机的规格代号：一表2小型同步电动机中增加规格代号“中心高（mm）-机座长度（字母代号）-铁心长度（数字代号）-极数”；
表2中分马力电动机规格代号中增加“电压”；一第5章产品型号示例：增加隔爆型异步电动机FYB315S-6（见示例3），取消1993年版4.1中的示例c取消1993年版4.7中括号内“小功率电动机”（见示例11）：附录中主要产品系列增加“隔爆型三相异步电动机”、“永磁式三相同步电动机（高效率）”、“电锭永磁式三相同步电动机”、“直流无刷电动机”（分别见附录A的表A.1、表A.2和表A.4)；-附录中产品代号“FIT”改为“FYP”；代号汉字意义“纺（频）调”改为“纺异频”（见表A.1中的序号21；1993年版表4中的序号21）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：青岛和力达电气有限公司、渭南青锋科技有限公司、东菱技术股份有限公司、青岛宏大纺织机械有限责任公司、北京经纬纺机新技术有限公司、北京众仁智杰科技发展有限公司、浙江赛安电气科技有限公司。
本标雁主要起草人：郑艳坤、吕新荣、彭亮、邵松娟、武艳红、刘广喜、王向东。本标准所代替标准的历次版本发布情况为：FJ408—1986；
FZ/T99011-1993。

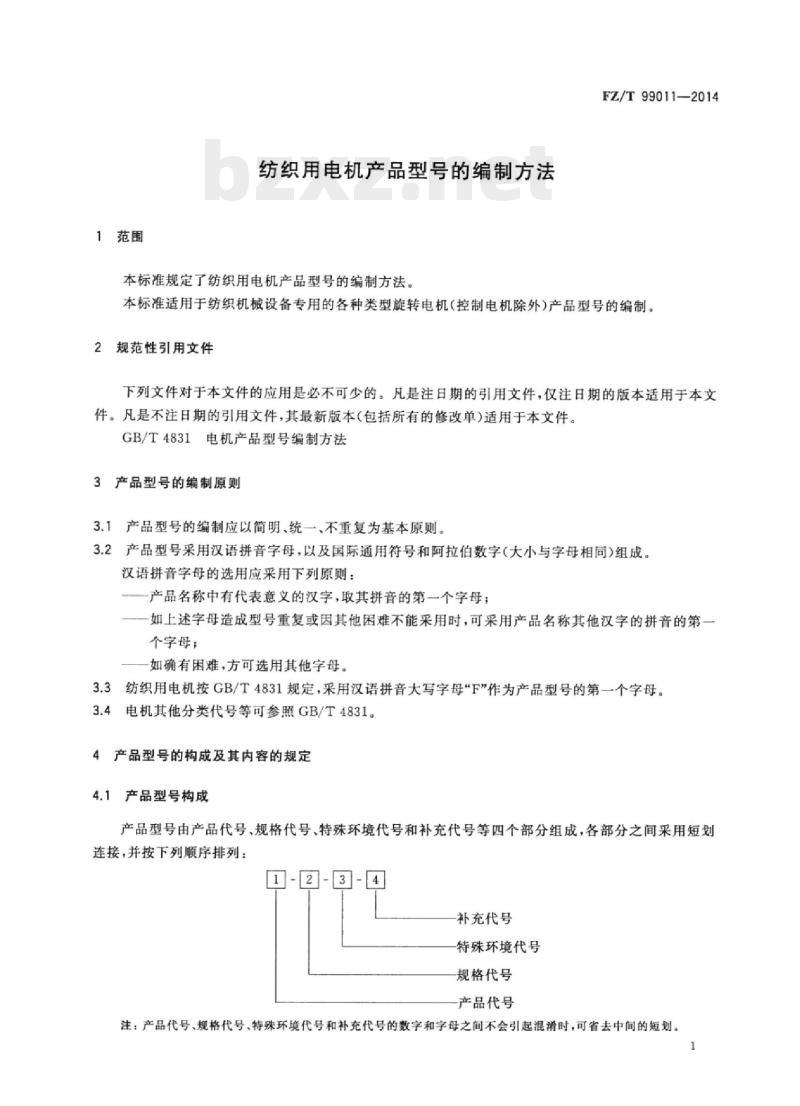

1范围
纺织用电机产品型号的编制方法本标准规定了纺织用电机产品型号的编制方法。FZ/T99011-2014
本标准适用于纺织机械设备专用的各种类型旋转电机（控制电机除外）产品型号的编制。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4831电机产品型号编制方法3产品型号的编制原则
3.1产品型号的编制应以简明、统一、不重复为基本原则3.2产品型号采用汉语拼音字母，以及国际通用符号和阿拉伯数字（大小与字母相同）组成。汉语拼音字母的选用应采用下列原则：产品名称中有代表意义的汉字，取其拼音的第一个字母；如上述字母造成型号重复或因其他困难不能采用时，可采用产品名称其他汉字的拼音的第一个字母；
如确有困难，方可选用其他字母。3.3纺织用电机按GB/T4831规定，采用汉语拼音大写字母“F”作为产品型号的第一个字母。3.4电机其他分类代号等可参照GB/T4831。4产品型号的构成及其内容的规定4.1产品型号构成
产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成，各部分之间采用短划连接，并按下列顺序排列：
0-2-3-4
补充代号
特殊环境代号
规格代号
产品代号
注：产品代号、规格代号、特殊环境代号和补充代号的数字和字母之间不会引起混淆时，可省去中间的短划。1
FZ/T99011—2014

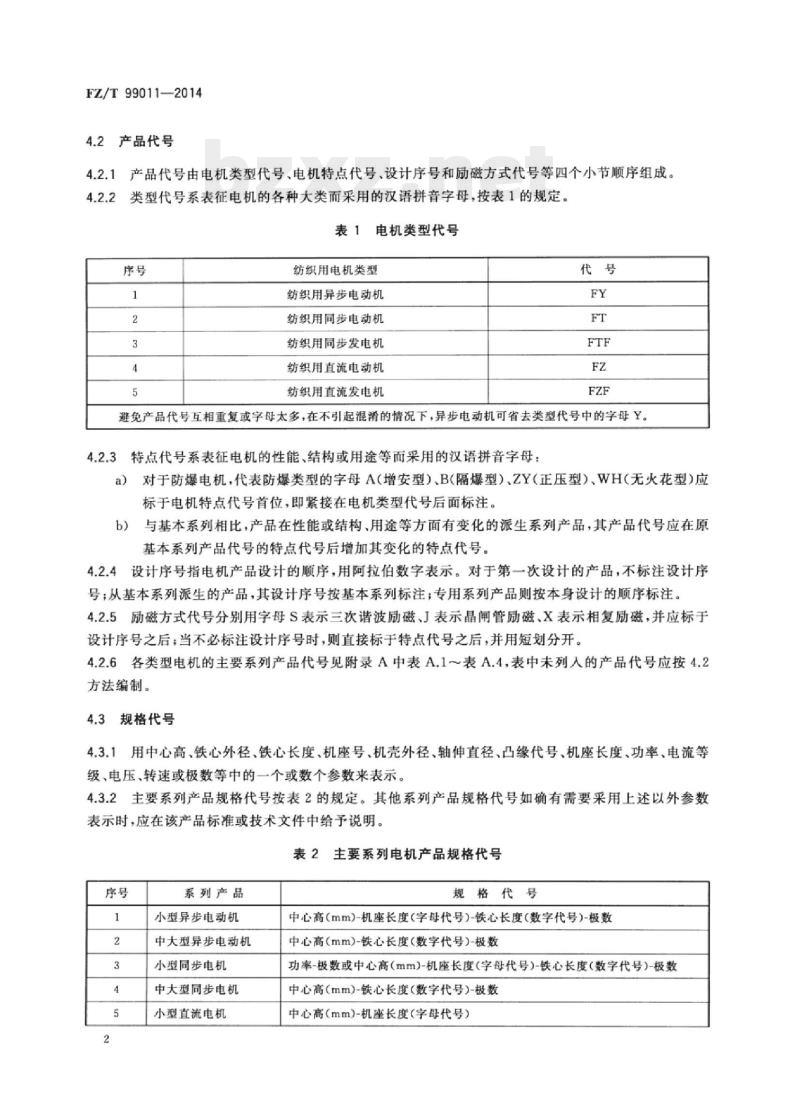

4.2产品代号
4.2.1产品代号由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。4.2.2类型代号系表征电机的各种大类而采用的汉语拼音字母，按表1的规定。表1电机类型代号
纺织用电机类型
纺织用异步电动机
纺织用同步电动机
纺织用同步发电机
纺织用直流电动机
纺织用直流发电机
避免产品代号互相重复或字母太多，在不引起混淆的情况下，异步电动机可省去类型代号中的字母Y。3特点代号系表征电机的性能、结构或用途等而采用的汉语拼音字母：4.2.3
对于防爆电机，代表防爆类型的字母A（增安型）、B(隔爆型）、ZY（正压型）、WH(无火花型)应a)
标于电机特点代号首位，即紧接在电机类型代号后面标注。b）与基本系列相比，产品在性能或结构、用途等方面有变化的派生系列产品，其产品代号应在原基本系列产品代号的特点代号后增加其变化的特点代号。4.2.4设计序号指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品，不标注设计序号：从基本系列派生的产品，其设计序号按基本系列标注；专用系列产品则按本身设计的顺序标注。4.2.5励磁方式代号分别用字母S表示三次谐波励磁、J表示晶闸管励磁、X表示相复励磁，并应标于设计序号之后，当不必标注设计序号时，则直接标于特点代号之后，并用短划分开。4.2.6各类型电机的主要系列产品代号见附录A中表A.1表A.4，表中未列入的产品代号应按4.2方法编制。
4.3规格代号
4.3.1用中心高、铁心外径、铁心长度、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、功率、电流等级、电压、转速或极数等中的一个或数个参数来表示。主要系列产品规格代号按表2的规定。其他系列产品规格代号如确有需要采用上述以外参数4.3.2
表示时，应在该产品标准或技术文件中给予说明。表2主要系列电机产品规格代号
系列产品
小型异步电动机
中大型异步电动机
小型同步电机
中大型同步电机
小型直流电机
规格代号
中心高（mm）-机座长度（字母代号）-铁心长度（数字代号）-极数中心高（mm）-铁心长度（数字代号）-极数功率-极数或中心高（mm)-机座长度（字母代号）-铁心长度（数字代号）-极数中心高（mm）-铁心长度（数字代号）-极数中心高（mm）-机座长度（字母代号）序号
系列产品
中型直流电机
大型直流电机
分马力电动机（小功率
电动机）

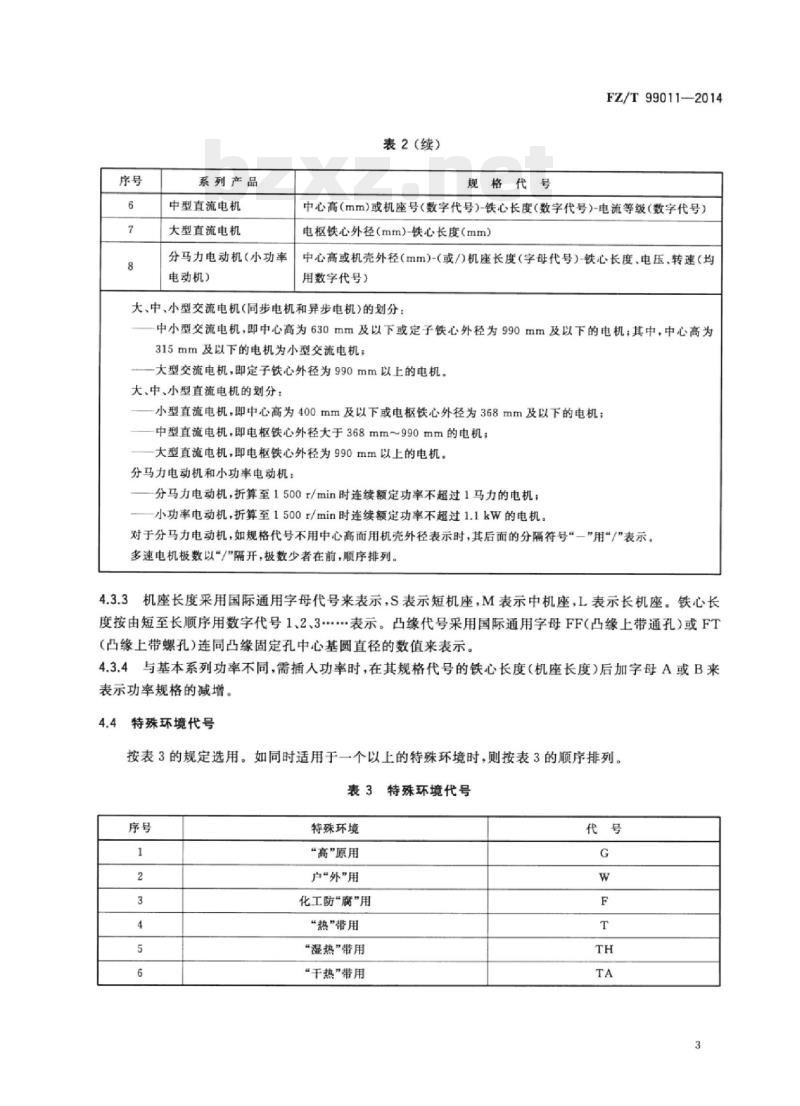

表2（续）
规格代号
FZ/T99011—2014
中心高（mm）或机座号（数字代号）-铁心长度（数字代号）-电流等级（数字代号）电枢铁心外径（mm）-铁心长度（mm）中心高或机壳外径（mm)-（或/)机座长度（字母代号）-铁心长度、电压，转速（均用数字代号）
大、中、小型交流电机（同步电机和异步电机）的划分：中小型交流电机，即中心高为630mm及以下或定子铁心外径为990mm及以下的电机；其中，中心高为315mm及以下的电机为小型交流电机；大型交流电机，即定子铁心外径为990mm以上的电机。大、中、小型直流电机的划分：小型直流电机，即中心高为400mm及以下或电枢铁心外径为368mm及以下的电机；中型直流电机，即电枢铁心外径大于368mm~990mm的电机：大型直流电机，即电枢铁心外径为990mm以上的电机。分马力电动机和小功率电动机：分马力电动机，折算至1500r/min时连续额定功率不超过1马力的电机；小功率电动机，折算至1500r/min时连续额定功率不超过1.1kW的电机。对于分马力电动机，如规格代号不用中心高而用机壳外径表示时，其后面的分隔符号“二”用“/”表示。多速电机极数以“/\隔开，极数少者在前，顺序排列。4.3.3
机座长度采用国际通用字母代号来表示，S表示短机座，M表示中机座，L表示长机座。铁心长度按由短至长顺序用数字代号1.2、3.表示。凸缘代号采用国际通用字母FF（凸缘上带通孔）或FT（凸缘上带螺孔）连同凸缘固定孔中心基圆直径的数值来表示。4.3.4与基本系列功率不同，需插人功率时，在其规格代号的铁心长度（机座长度）后加字母A或B来表示功率规格的减增。
特殊环境代号
按表3的规定选用。如同时适用于一个以上的特殊环境时，则按表3的顺序排列。表3特殊环境代号
特殊环境
“高”原用
户“外”用
化工防”腐”用
“热”带用
“湿热”带用
“干热”带用
FZ/T99011—2014
4.5补充代号
4.5.1仅适用于有此项要求的电机。补充代号用汉语拼音或阿拉伯数字表示，采用大写字母时，应不与表3所采用的字母重复。补充代号所代表的内容，应在产品标准或技术文件中说明。4.5.2当产品的外形、安装尺寸、电压、频率和其他参数发生变化，但不足以改变其特点代号的产品，在补充代号中用有代表意义的字母表示所配的主机或用途或增加装置。4.5.3同一规格的电机所配主机或用途相同，而有一次以上变化时，用阿拉伯数字在字母后表示顺序。5产品型号示例
示例1：小型异步电动机
FLJ112M-4
规格代号，表示中心高112mm，中机座，4极产品代号，表示纺织用卷绕力矩异步电动机示例2：湿热带用小型异步电动机FX100L3-4-TH
特殊环境代号，表示湿热带用
规格代号，表示中心高100mm长机座，3号铁心长，4极产品代号，表示纺织用高效异步电动机示例3：隔爆型异步电动机
FYB315S6
规格代号，表示中心高315mm，短机座，6极产品代号，表示纺织用隔爆型异步电动机示例4：多速异步电动机
FXD160M2-4/6
规格代号，表示中心高160mm，中机座，2号铁心长，4极和6极产品代号，表示纺织用高效多速异步电动机示例5：风机用异步电动机
FX160S2A-4-f2
补充代号，表示用于风机，顺序为2规格代号，表示中心高160mm，短机座，比2号铁心短，4极产品代号，表示纺机用高效异步电动机示例6：中型异步电动机
500-2-4
规格代号，表示中心高500m，2号铁心长，4极产品代号，表示纺织用异步电动机示例7：小型同步电动机
规格代号，表示功率为750W，4极产品代号，表示纺织用永磁同步电动机示例8：小型同步发电机
200M-4
示例9：中大型同步电动机
900-2-12
示例10.小型直流电动机
示例11：分马力电动机
FS2-7114
规格代号，表示中心高200mm，中机座，4极FZ/T99011—2014
产品代号，表示纺织用，第三次设计的3次谐波励磁同步发电机规格代号，表示中心高900mm，2号铁心长，12极产品代号，表示纺织用同步电动机规格代号，表示中心高132mm，中机座产品代号，表示纺织用直流电动机规格代号，表示中心高71mm，1号铁心长，4极产品代号，表示纺织用第二次设计分马力电动机5
FZ/T99011—2014
附录A
（规范性附录）
主要系列电机产品代号表
纺织用异步电动机产品代号见表A.1。表A.1
纺织用异步电动机产品代号
三相异步电动机
三相异步电动机（高效率）
三相异步电动机（高效率）多速扁式织机高效三相异步电动机
扁式梳棉机三相异步电动机
小功率三相异步电动机
电锭三相异步电动机
绕线转子三相异步电动机
三相功率自整角机（电轴电动机）抄辊外转子三相异步电动机
三相异步电动机（高起动转矩）高转差率（滑率)三相异步电动机多速三相异步电动机
中频三相异步电动机
导辊力矩三相异步电动机
卷绕力矩三相异步电动机
制定三相异步电动机（旁磁式）制定三相异步电动机（附加制动器式）锥形转子制动三相异步电动机
电磁调速三相异步电动机
变频调速三相异步电动机
静变器变频三相异步电动机
齿轮减速三相异步电动机
涡轮减速三相异步电动机
摆线针轮减速三相异步电动机
差动三相异步电动机
隔爆型三相异步电动机
电阻起动单相异步电动机
产品代号
代号汉字意义
纺效多
纺(扁）效
纺（扁）梳
纺绕轴
纺辊外
纺异起
纺异滑
纺异多
纺异中频
纺力导
纺力卷
纺(制)旁
纺(制)加下载标准就来标准下载网
纺(制）锥
纺异(磁)调
纺异频
纺(静)频
纺异齿减
纺蜗减
纺异线减
纺异差动
纺异爆
纺（阻）
电容起动单相异步电动机
电容运转单相异步电动机
双值电容单相异步电动机
罩极单相异步电动机
表A.1（续）
纺织用同步电动机产品代号见表A.2。表A.2
三相同步电动机
永磁式三相同步电动机
永磁式三相同步电动机（高效率）电锭永磁式三相同步电动机
磁阻式三相同步电动机
磁阻式单相同步电动机
纺织用同步电动机产品代号
纺织用同步发电机产品代号见表A.3。表A.3
三相同步发电机
中频三相同步发电机
调频三相同步发电机
纺织用同步发电机产品代号
纺织用直流电动机产品代号见表A.4。表A.4
直流电动机
直流无刷电动机
力矩直流电动机
申励直流电动机
纺织用直流电动机产品代号
FZ/T99011—2014
产品代号
产品代号
产品代号
产品代号
代号汉字意义
纺（容）
纺异运
纺(双）
代号汉字意义
纺同永
纺同永效
纺同永锭
纺同磁
纺同(阻）
代号汉字意义
纺同发
纺同发中赖
纺同发调频
代号汉字意义
纺直无
纺直力矩
纺直励串
FZ/T99011-2014
打印日期：2015年3月19日F009A中华人民共和国纺织
行业标准
纺织用电机产品型号的编制方法FZ/T99011—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标雁出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2015年2月第一版
印张0.75
5字数15千字
2015年2月第一次印刷
书号：155066·2-28042
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
