FZ-T 01069-1999
基本信息
标准号： FZ-T 01069-1999
中文名称：纱线直径测定方法CCD测定仪法
标准类别：纺织行业标准(FZ)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2168069
标准分类号
关联标准
出版信息
相关单位信息
标准简介
FZ-T 01069-1999.
1主题内容 与适用范围
FZ-T 01069规定-种采用CCD动态线径测试仪测定纱线直径的方法。
FZ-T 01069适用于各类纱线(变形纱线除外)直径的测定。
2'引用标准
GB 6529纺织晶的调湿与试验用标准大气
GB 8170数值修约规则
3定义
3.1纱线直径
纱线的直径是扣除毛羽后,纱线轴向投影的躯干部分两边间垂直于纱线长度方向的直线距离。单位:mm.
3.2测试点间距
两个测试点的距离。可按样本容量要求以及试样遍布卷装各部分的代表性而定。
4原理
CCD是电荷耦合器件(Charge Coupled Device)的英文缩写.ccD是由许多光敏元(每个光敏元相当于一个微型光电管)组成线状排列,每个光敏元之间的距高都是精密相等的.当纱线上被测定的某-微小片段(每点)经过光学放大，投影至该线状排列的光敏元上时，一部分光敏元被意住,于是产生相应的电平信号，将信号处理后由电路和微机运算得出纱线直径值.该仪器在测试过程中已自动排除纱线毛羽对直径的影响。
5仪器
FZ-T 01069规定采用CCD动态线径测试仪进行测定,仅器的技术条件可参照附录B(参考件)的规定。
6标准大气条件
6.1调湿和试验用标准大气条件按 GB 6529规定,采用温度20士3C ;相对湿度(65士5)%。
B.2 样晶应在6.1规定的大气条件下调湿至少24 h.
3.3工厂内部快速试验也可在普通大气条件下进行,但应在试验报告中加以说明。
7样晶
7.1 常规试验样品
7.1.1常规 试验用样品是指在一个小范围内(例如:-个工厂内)抽取的样品.
1主题内容 与适用范围
FZ-T 01069规定-种采用CCD动态线径测试仪测定纱线直径的方法。
FZ-T 01069适用于各类纱线(变形纱线除外)直径的测定。
2'引用标准
GB 6529纺织晶的调湿与试验用标准大气
GB 8170数值修约规则
3定义
3.1纱线直径
纱线的直径是扣除毛羽后,纱线轴向投影的躯干部分两边间垂直于纱线长度方向的直线距离。单位:mm.
3.2测试点间距
两个测试点的距离。可按样本容量要求以及试样遍布卷装各部分的代表性而定。
4原理
CCD是电荷耦合器件(Charge Coupled Device)的英文缩写.ccD是由许多光敏元(每个光敏元相当于一个微型光电管)组成线状排列,每个光敏元之间的距高都是精密相等的.当纱线上被测定的某-微小片段(每点)经过光学放大，投影至该线状排列的光敏元上时，一部分光敏元被意住,于是产生相应的电平信号，将信号处理后由电路和微机运算得出纱线直径值.该仪器在测试过程中已自动排除纱线毛羽对直径的影响。
5仪器
FZ-T 01069规定采用CCD动态线径测试仪进行测定,仅器的技术条件可参照附录B(参考件)的规定。
6标准大气条件
6.1调湿和试验用标准大气条件按 GB 6529规定,采用温度20士3C ;相对湿度(65士5)%。
B.2 样晶应在6.1规定的大气条件下调湿至少24 h.
3.3工厂内部快速试验也可在普通大气条件下进行,但应在试验报告中加以说明。
7样晶
7.1 常规试验样品
7.1.1常规 试验用样品是指在一个小范围内(例如:-个工厂内)抽取的样品.
标准图片预览
标准内容

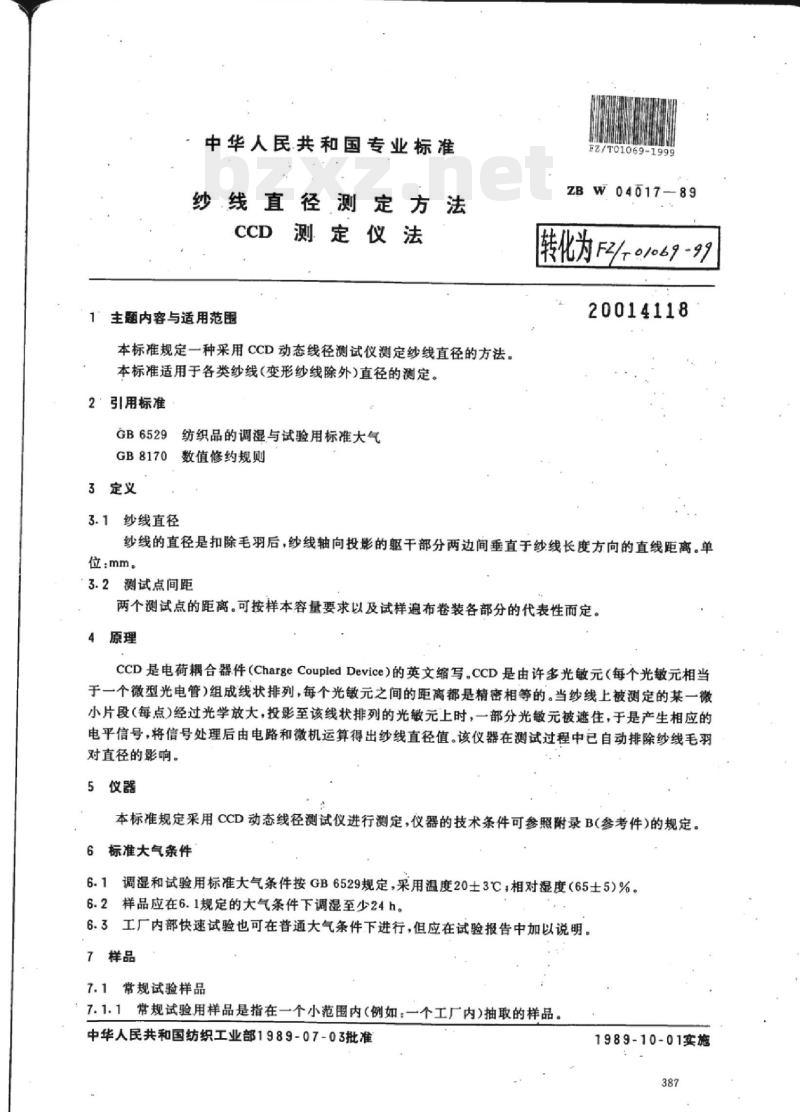

中华人民共和国专业标准
纱线直径测定方法
主题内容与适用范围
测定仪法
本标准规定一种采用CCD动态线径测试仪测定纱线直径的方法。本标准适用于各类纱线（变形纱线除外)直径的测定。2＇引用标准
GB6529纺织品的调湿与试验用标准大气GB8170数值修约规则www.bzxz.net
3定义
3.1纱线直径
ZBW04017-89
转化为F2/0/069-97
20014118
纱线的直径是扣除毛羽后，纱线轴向投影的躯干部分两边间垂直于纱线长度方向的直线距离。单位：mm。
3.2测试点间距
两个测试点的距离。可按样本容量要求以及试样遍布卷装各部分的代表性而定。4原理
CCD是电荷耦合器件（ChargeCoupledDevice）的英文缩写。CCD是由许多光敏元（每个光敏元相当于一个微型光电管组成线状排列，每个光敏元之间的距离都是精密相等的。当纱线上被测定的某一微小片段（每点）经过光学放大，投影至该线状排列的光敏元上时，一部分光敏元被遮住，于是产生相应的电平信号，将信号处理后由电路和微机运算得出纱线直径值。该仪器在测试过程中已自动排除纱线毛羽对直径的影响。
5仪器
本标准规定采用CCD动态线径测试仪进行测定，仪器的技术条件可参照附录B(参考件)的规定。6标准大气条件
6.1调湿和试验用标准大气条件按GB6529规定，采用温度20士3℃；相对湿度（65士5)%。6.2样品应在6.1规定的大气条件下调湿至少24h。6.3工厂内部快速试验也可在普通大气条件下进行，但应在试验报告中加以说明。7样品
7.1常规试验样品
7.1.1常规试验用样品是指在一个小范围内（例如：一个工厂内)抽取的样品中华人民共和国纺织工业部1989-07-03批准1989-10-01实施

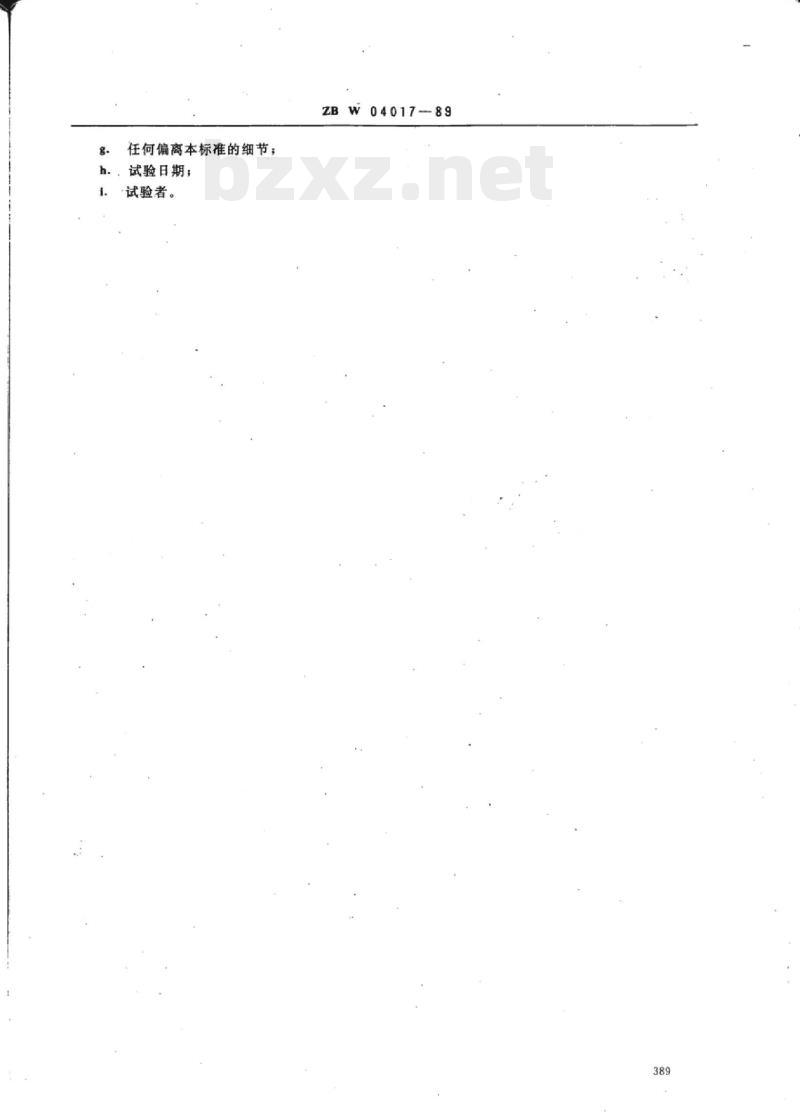

g.任何偏离本标准的细节；
h.试验日期；
.试验者。
ZBW04017--89
在批内的箱（包或机台)数
281~500
501~1200
1201~3200
3201~10000
10001~35000
35001~150000
150001~500000
500001以上
ZBW0401789

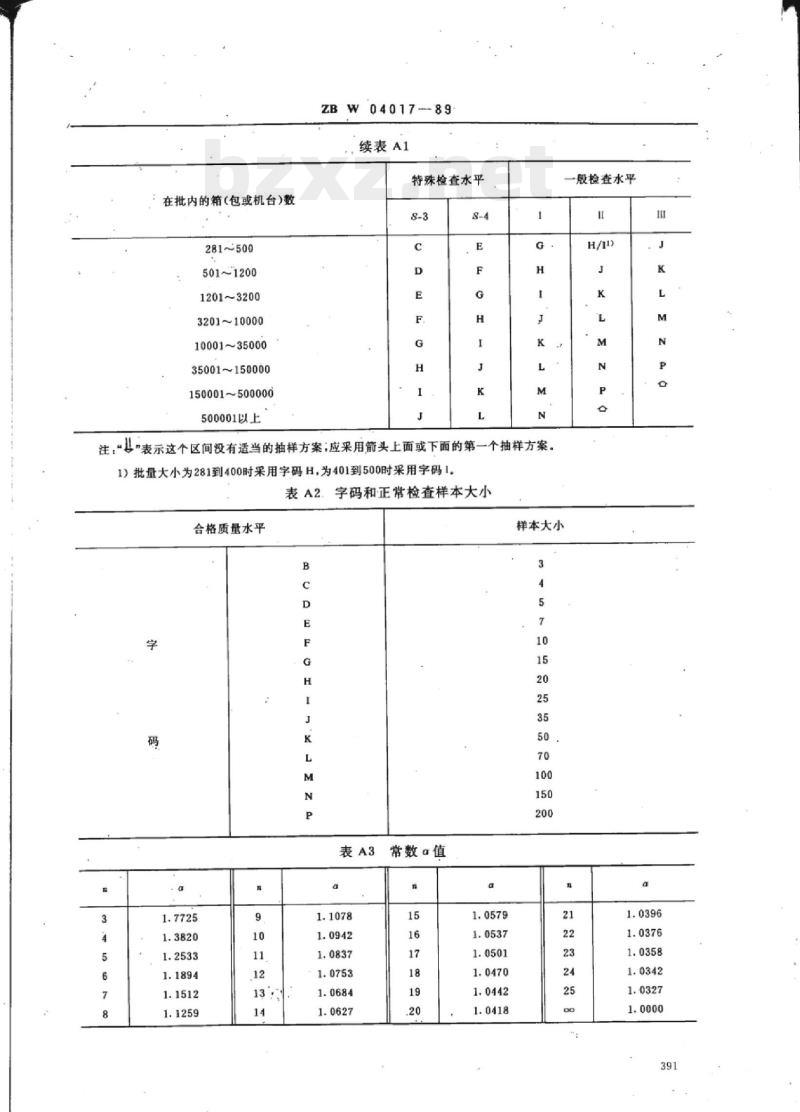

续表A1
特殊检查水平
注：“↓\表示这个区间没有适当的抽样方案；应果用箭头上面或下面的第一个抽样方案。1）批量大小为281到400时采用字码H，为401到500时采用字码1。表A2．字码和正常检查样本大小合格质量水平
表A3常数a值
样本大小
般检查水平
有效期至。4.8：1

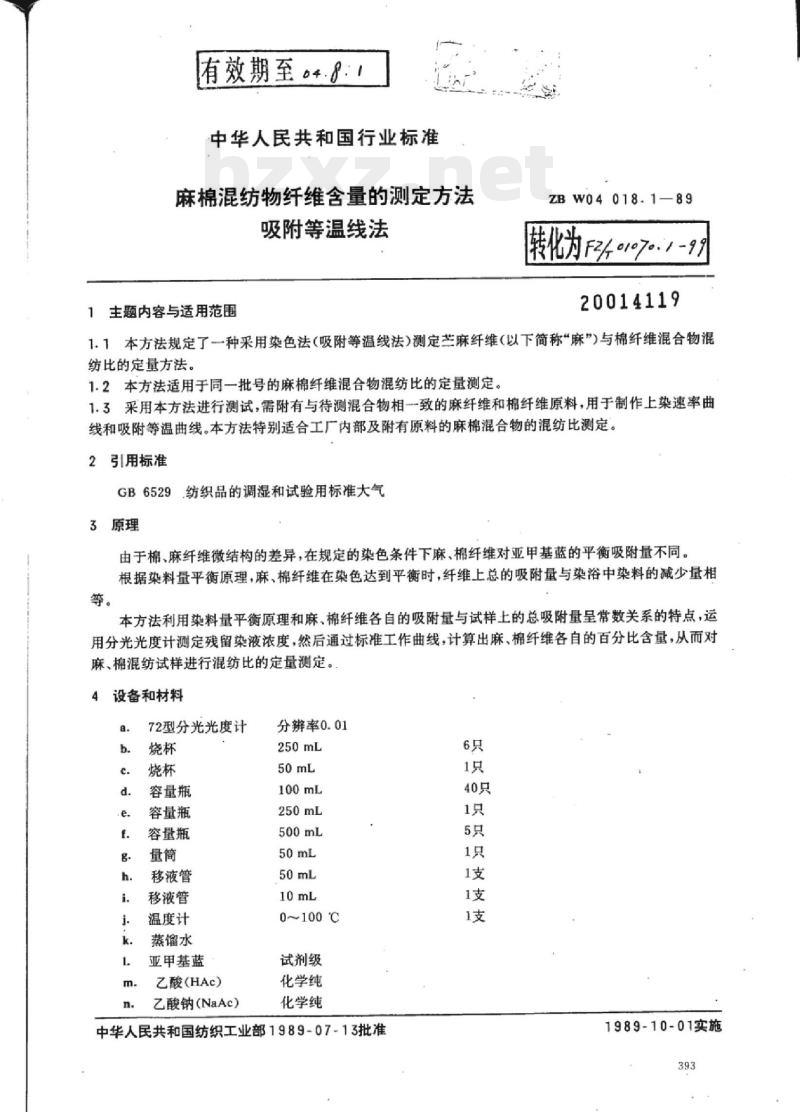

中华人民共和国行业标准
麻棉混纺物纤维含量的测定方法吸附等温线法
主题内容与适用范围
ZBW04018.1-89
转化为Fh71-99
20014119
1.1本方法规定了一种采用染色法（吸附等温线法）测定苎麻纤维（以下简称“麻”）与棉纤维混合物混纺比的定量方法。
1.2本方法适用于同一批号的麻棉纤维混合物混纺比的定量测定。1.3采用本方法进行测试，需附有与待测混合物相一致的麻纤维和棉纤维原料，用于制作上染速率曲线和吸附等温曲线。本方法特别适合工厂内部及附有原料的麻棉混合物的混纺比测定。2引用标准
GB6529纺织品的调湿和试验用标大气3原理
由于棉、麻纤维微结构的差异，在规定的染色条件下麻、棉纤维对亚甲基蓝的平衡吸附量不同。根据染料量平衡原理，麻、棉纤维在染色达到平衡时，纤维上总的吸附量与染浴中染料的减少量相等。
本方法利用染料量平衡原理和麻、棉纤维各自的吸附量与试样上的总吸附量呈常数关系的特点，运用分光光度计测定残留染液浓度，然后通过标准工作曲线，计算出麻、棉纤维各自的百分比含量，从而对麻、棉混纺试样进行混纺比的定量测定。4
设备和材料
72型分光光度计
容量瓶
容量瓶
容量瓶
移液管
移液管
温度计
蒸馏水
亚甲基蓝
乙酸(HAc)
乙酸钠（NaAc）
分辨率0.01
0~100℃
试剂级
化学纯
化学纯
中华人民共和国纺织工业部1989-07-13批准6只
1989-10-01实施

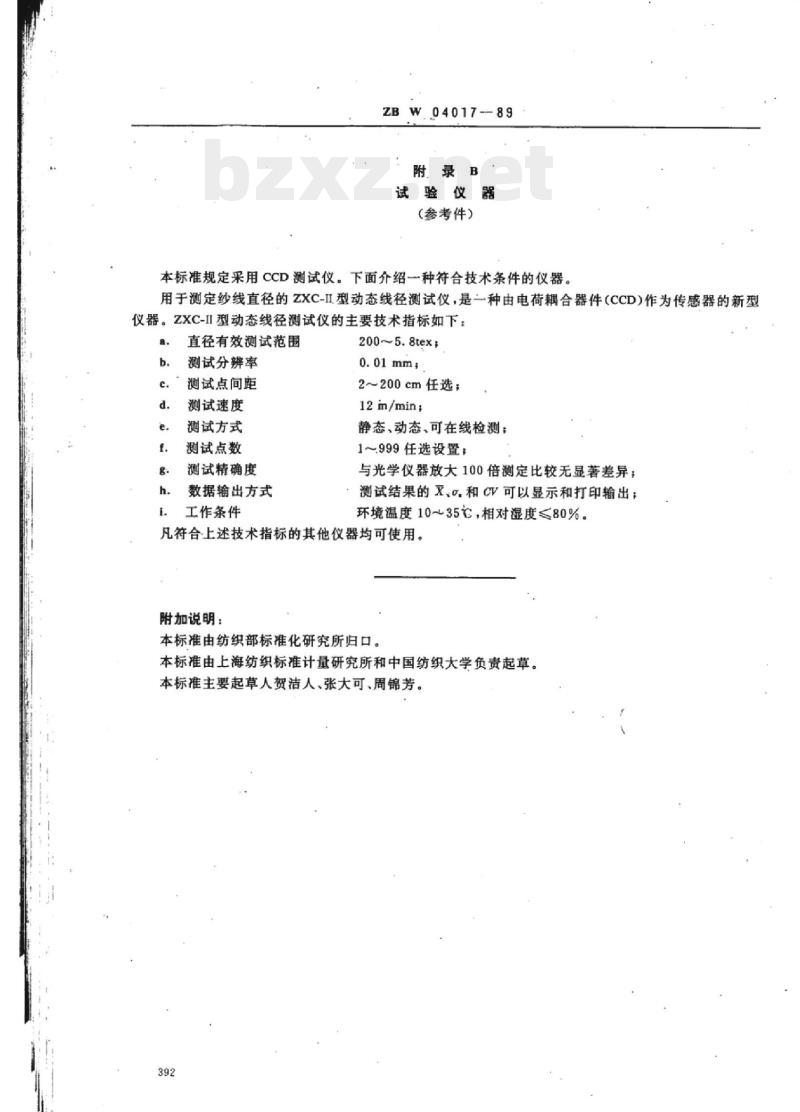

ZBW..04017-89
试验仪
（参考件）
本标准规定采用CCD测试仪。下面介绍一种符合技术条件的仪器。用于测定纱线直径的ZXC-II型动态线径测试仪，是一种由电荷耦合器件（CCD)作为传感器的新型仪器。ZXC-II型动态线径测试仪的主要技术指标如下：a
直径有效测试范围
测试分辨率
测试点间距
测试速度
测试方式
测试点数
测试精确度
数据输出方式
工作条件
200~5.8tex
2~200cm任选：
12m/min;
静态、动态、可在线检测；
1~.999任选设置：
与光学仪器放大100倍测定比较无显著差异：测试结果的X、o.和CV可以显示和打印输出；环境温度10~35℃，相对湿度≤80%。凡符合上述技术指标的其他仪器均可使用。附加说明：
本标准由纺织部标准化研究所归口。本标准由上海纺织标准计量研究所和中国纺织大学负责起草。本标准主要起草人贺洁人、张大可、周锦芳。392
ZBW04017-89
附录A
多级取样方法
（补充件）
A1第一级抽样（批量样品），根据要求的检验水平（正常为IⅡI级，常规试验可以用S-3级）和批样大小，由表A1求出字码，根据字码再由表A2求出抽样数，由这些抽样的箱（包或者机台）组成一个大样本，作为待测批样的代表。
A2第二级抽样（实验室样品）
根据所要求的检验水平（正常为ⅡI级，常规试验可以用S-3级）和各箱（包或者机台）所包含的卷装数，由表A1求出字码，由字码再按表A2求出每箱（包或者机台）的卷装抽取数，由这些卷装组成实验室样品，所抽取的卷装应以上、中、下层和里外随机抽取，如果在生产机台上抽样，应包含有满纱、半纱和小纱的各种卷装。
A3＇第三级抽样
确定每个卷装的测试点数（设每个卷装的测试点数相同），由式（A1)计算：2.cyz
式中：n-
一只卷装的测试点数（修约至整数）：一测试结果的允许误差率，%，一般可取3.5%；E
双侧极限，概率水平为95%时，t=1.96；CV-
卷装间的直径平均变异系数，当各卷装的测试次数相同，而且大于100次时，可按式（A2)计算：
式中.CV.CV....CV.
各卷装的变异系数；
卷装数：
依赖于n的常数，它的值由表A3决定。表A1字码和检查水平
特殊检查水平
在批内的箱（包或机台）数
91~150
151~280
一般检查水平
（A2）
7.1.2试验量
ZBW04017-89
7.1.2.1每个试验取样数量不少于10个卷装，7.1.2.2每个卷装试验一次至少测量150个测试点。测试点数也可按下式计算确定。t2.cv2
式中·
测试点数：
纱线直径变异系数，%；
双侧极限，概率水平为95%时，t=1.96：测试结果允许误差，%，一般可取3.5%。7.2大范围内抽取样品
详见附录A（补充件）。
主要试验参数
动态预加张力宜控制在0.1cN/tex。8.1
8.2测试时引纱速度12m/min。
测试点间距，在符合测试仪器性能前提下，可按需要确定。8.3
9试验步骤
开电源使测试仪预热。
用标定器检验、调整仪器，以达到规定的精确度。将试验管纱放至磁性张力器的插座上，引导纱线经过张力盘，再进入测试仪滑槽内。9.4设置测试点数。
9.5设置测试点间距。
9.6设置引纱速度。
开动引纱装置引导纱线，并调节动态张力至规定数。9.7
9.8按测试键，使仪器正式进入测试状态，直至达到规定测试数时，仪器会自动打印出测试数据的平均值X、均方差α和变异系数CV(%）。同时纱线立即停止运行。调换管纱，继续试验，直至完成全部试验。9.91
测定结果的表达
测定结果以直径的平均值（X)、均方差o.)和变异系数(CV)表达。将打印得出的数据按GB8170舍入，平均直径精确至小数点后三位，变异系数精确至小数点后二位。11
试验报告
试验报告应包括下列内容：
说明试验是按照本标准进行的；b.
样品的名称、规格和原料；
取样方法；
所使用的仪器型号：
主要试验参数：
测定结果（包括直径的平均值、均方差和变异系数）；ZBW04016-89
评为1级。
4.3如果需在评定中纪录纺织品白度色泽变化特征时,可使用下列品质术语的缩写词；：缩
附加说明：
本标准由纺织工业部科技发展司提出。含
本标准由纺织部标准化研究所归口。本标准由上海纺织标准计量研究所、上海纺织装饰用品科技研究所负责起草。本标准主要起草人盛志然、朱斌廣、陆才弟、向耀敏、张桂英。386
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
